【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

当一众机电厂商将散热冷头可视化屏幕、机箱副屏玩出花的时候,联力已经开始把焦点移到了风扇上。作为在联力2023发布会上最令人关注的产品,联力积木风扇 TL系列终于在2023年年底压箱上线,与其同步上线的还有包豪斯家族里的O11D EVO RGB。

装机配置

  • CPU:i5 13600KF

  • 主板:微星 MPG Z790 EDGE TI MAX WIFI

  • 内存:ZADAK RGB DDR5 6000 16GB*2

  • 显卡:影驰 GEFORCE RTX 4070 Ti 星曜 OC

  • SSD:金士顿 Kingston FURY叛逆者固态硬盘 2TB

  • 散热:猫头鹰 NH-U12A chromax.black

  • 风扇:联力 LIANLI 积木 TL LCD 140*9,积木 TL LCD 120*3

  • 机箱:联力 LIANLI O11D EVO RGB 白色

  • 电源:电源:海韵 FOCUS GX1000 White ATX3.0

省流Tips:整机价格 1.95w

本作品只做展示分享,不作任何推荐,大家可根据自己的预算及相关喜好自行搭配,欢迎大家交流讨论。

整机展示

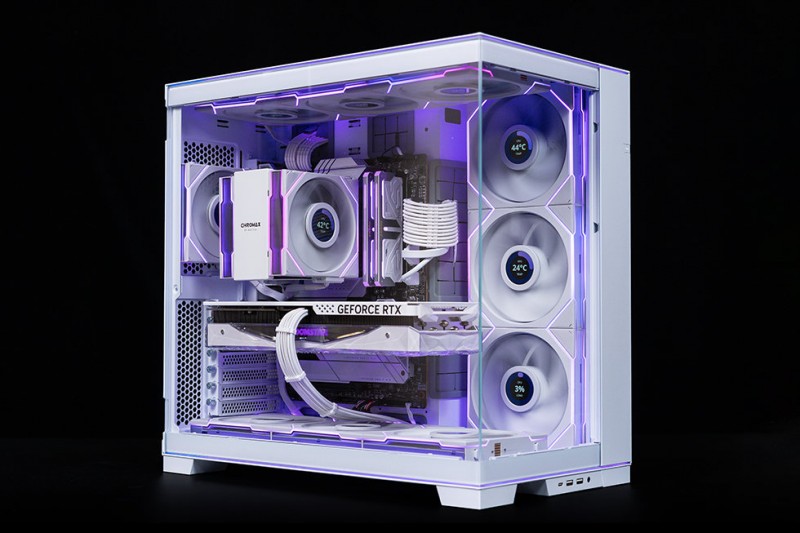

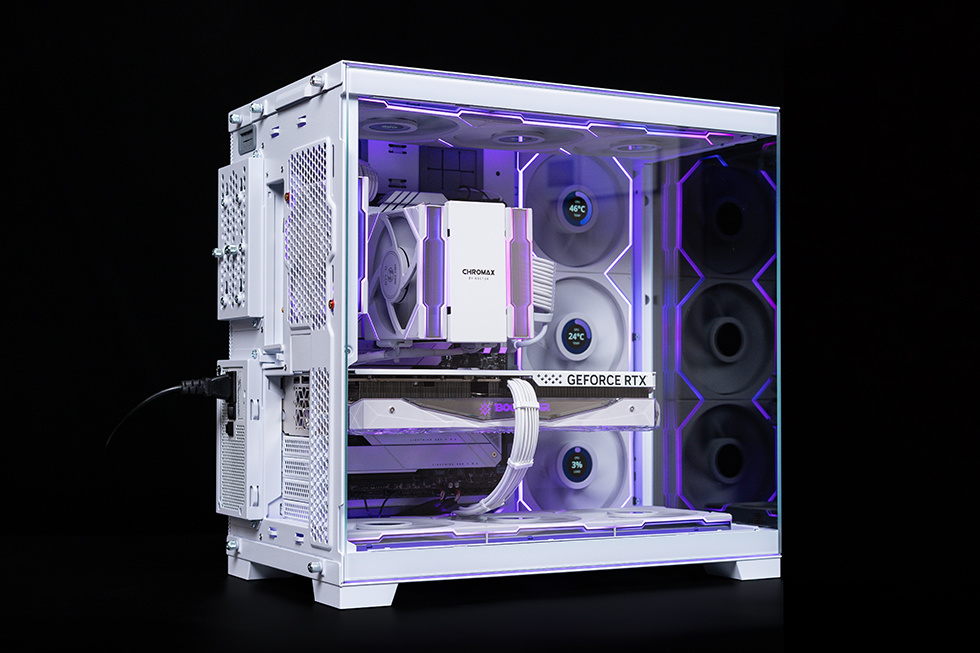

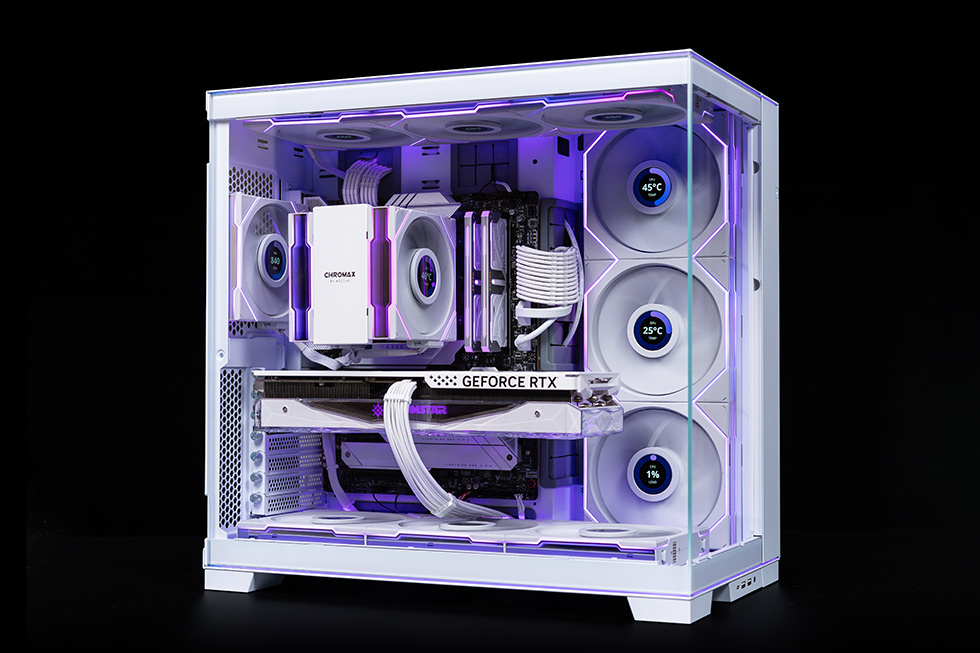

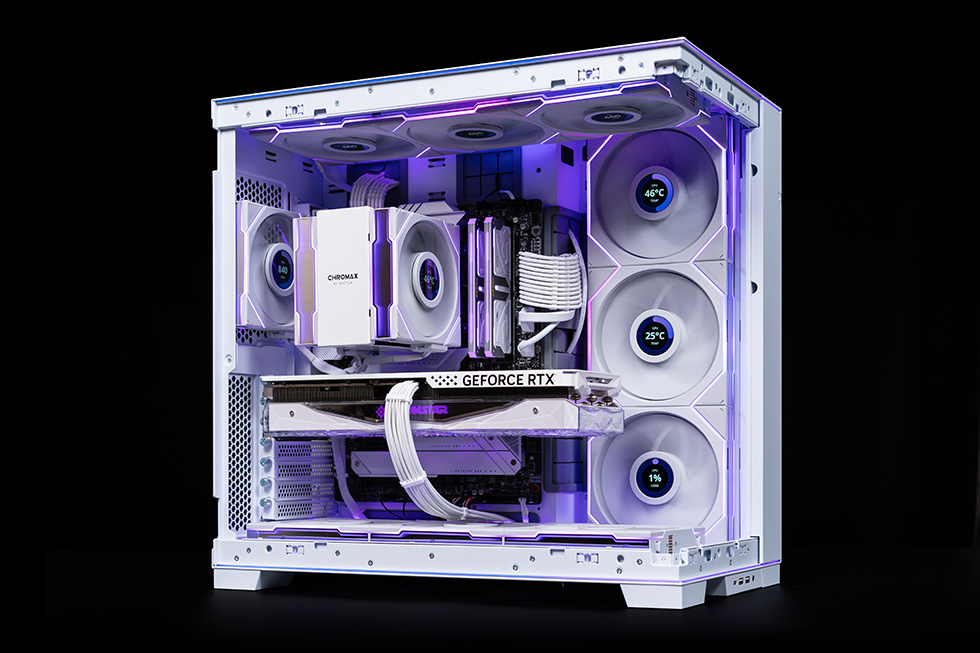

本次装机主打一个白色外观流,白色 O11D EVO RGB 海景房机箱搭配 TL LCD风扇,辅以微星Z790 EDGE TI MAX WIFI、ZADAK RGB DDR5、影驰 4070 Ti 星曜 OC等白色硬件,在紫色的RGB灯光和风扇屏幕LCD的各种实时参数的显示加持下,感官上清透素雅又极具科技感。

全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

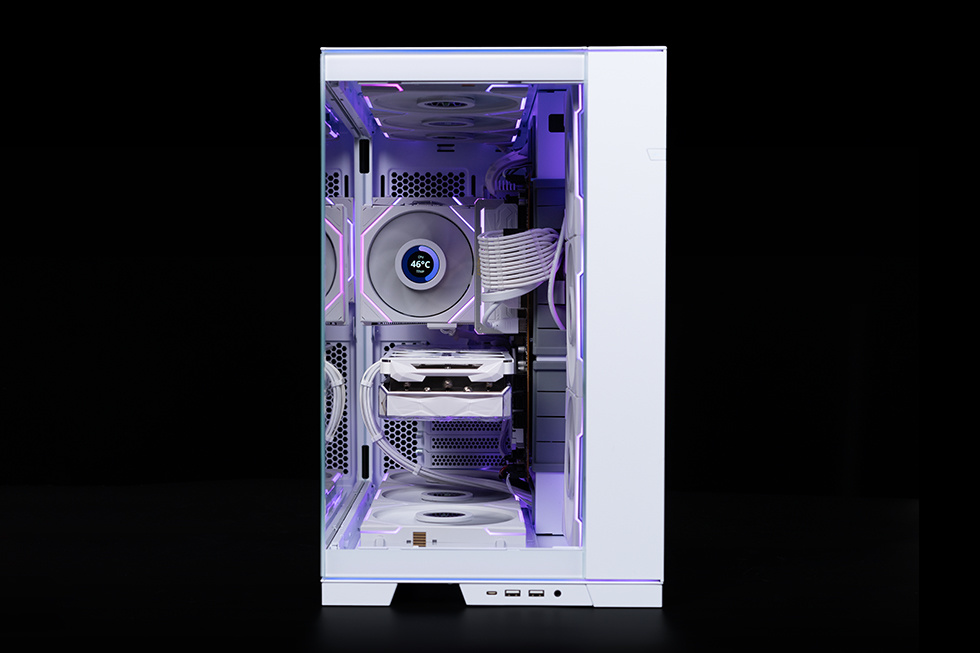

联力 O11D EVO RGB 同样采用了无立柱的全视版的设计,让内部的硬件元素可以更直观的展示。

全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

依旧保持传统的双仓架构,机箱正面采用高透钢化玻璃和钢板的双拼设计。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

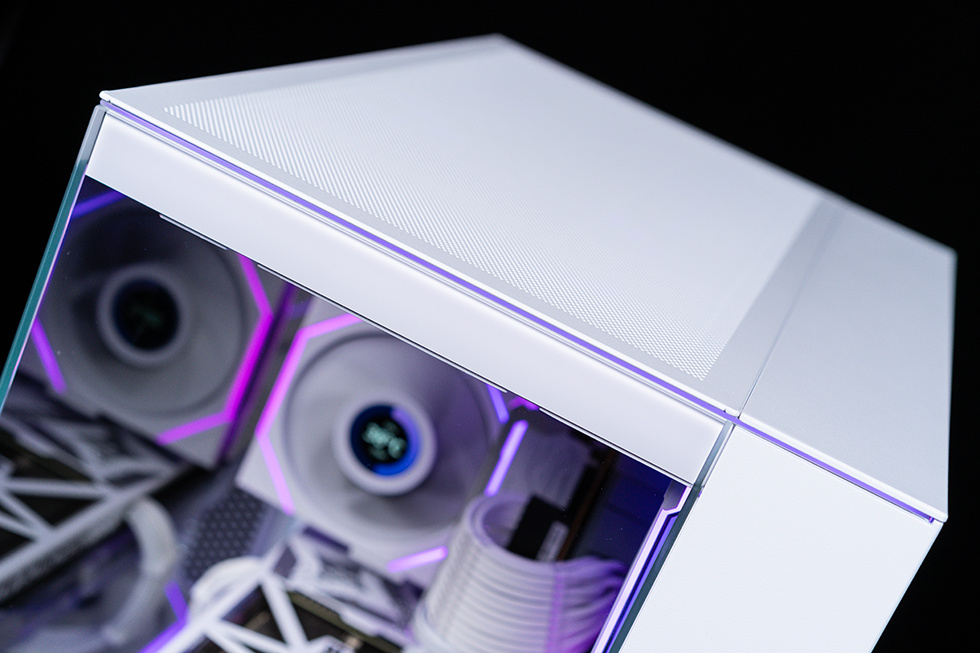

联力 O11D EVO RGB机箱在上方与底部安装了两条L形的LED灯条,采用与STRIMER PLUS灯光扁平电缆相同的技术,让灯光能沿着机壳正面与左侧边缘均匀柔和的散射。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

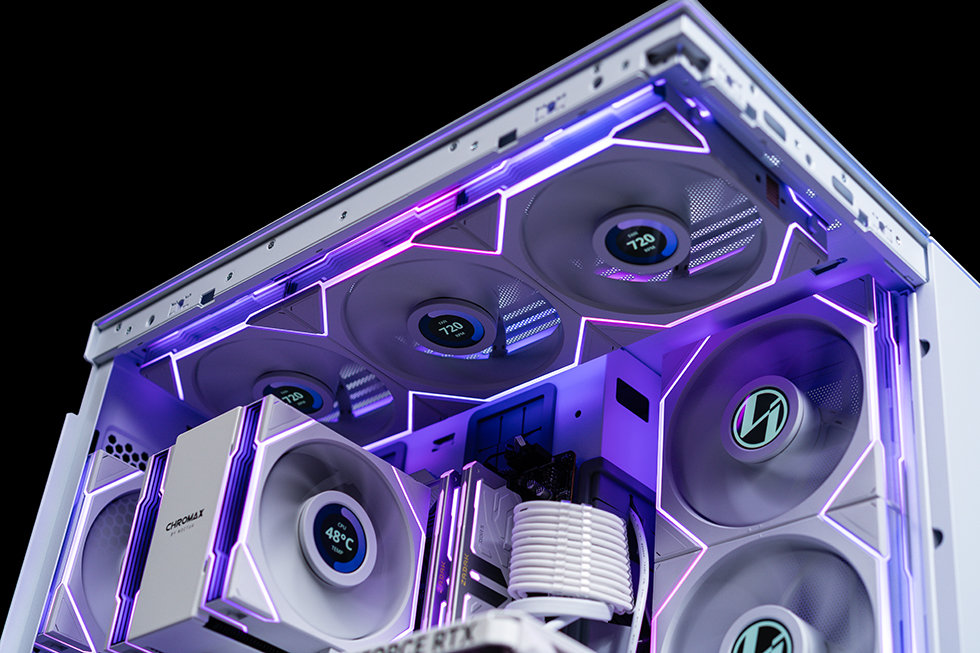

移除正面和侧面的钢化玻璃后的主仓视角。采用了风冷装机方案,底部和侧面各安装了3颗TL LCD 140反叶风扇,用于进风;顶部的3颗TL LCD 140和尾部的1颗TL LCD 120正叶风扇负责出风,由于风扇属性拉满,一点没有出现常规海景房机箱焖罐的现象,整机散热表现出色。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

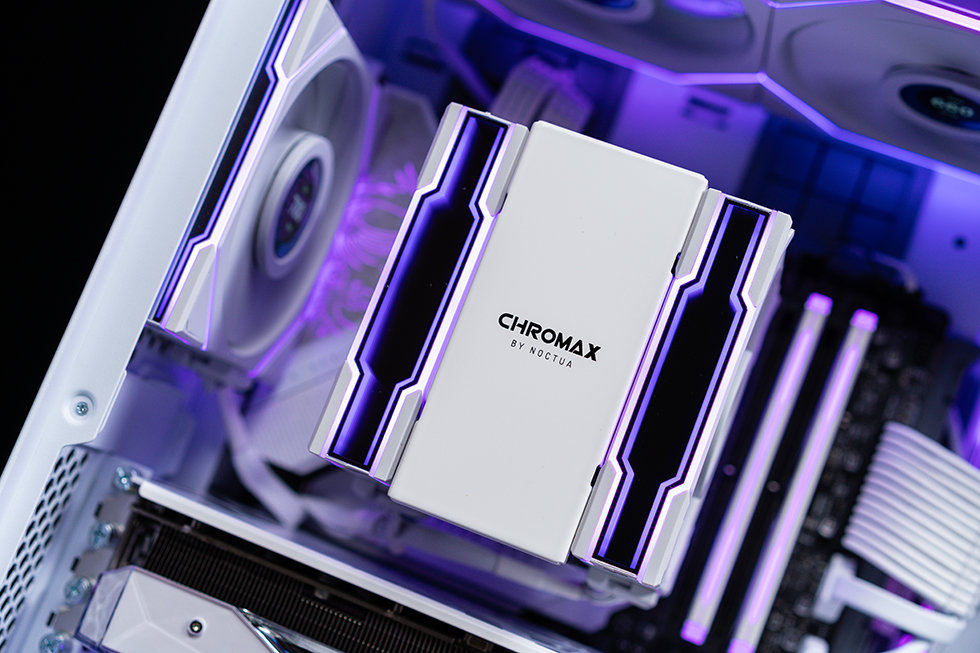

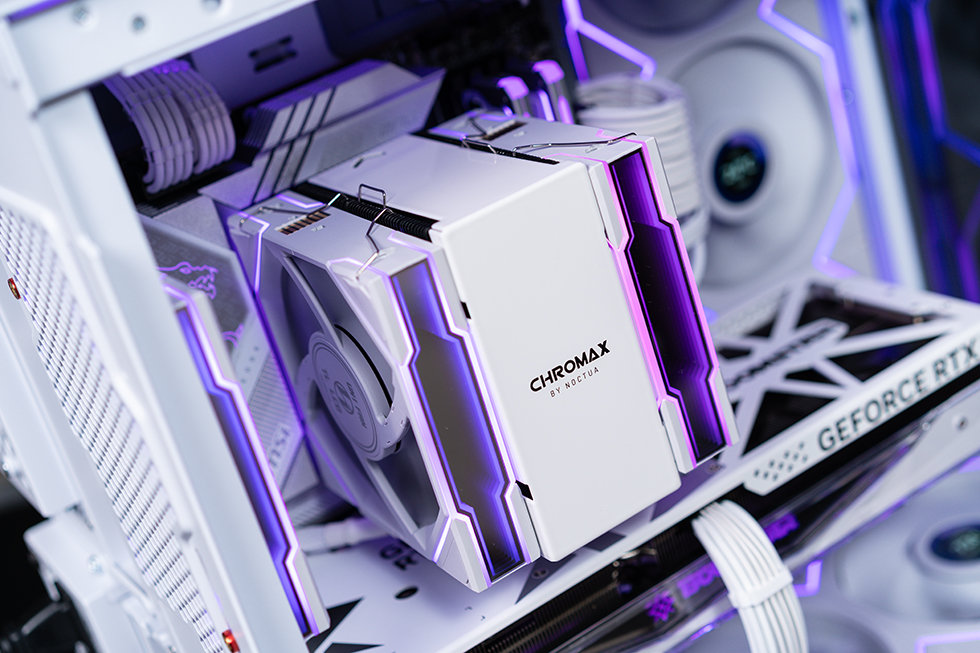

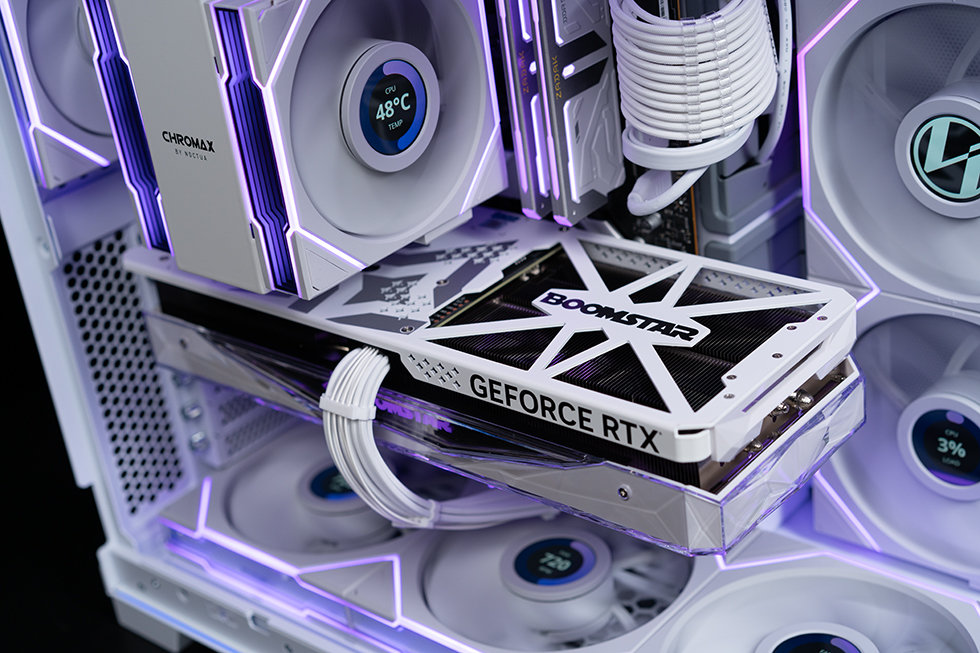

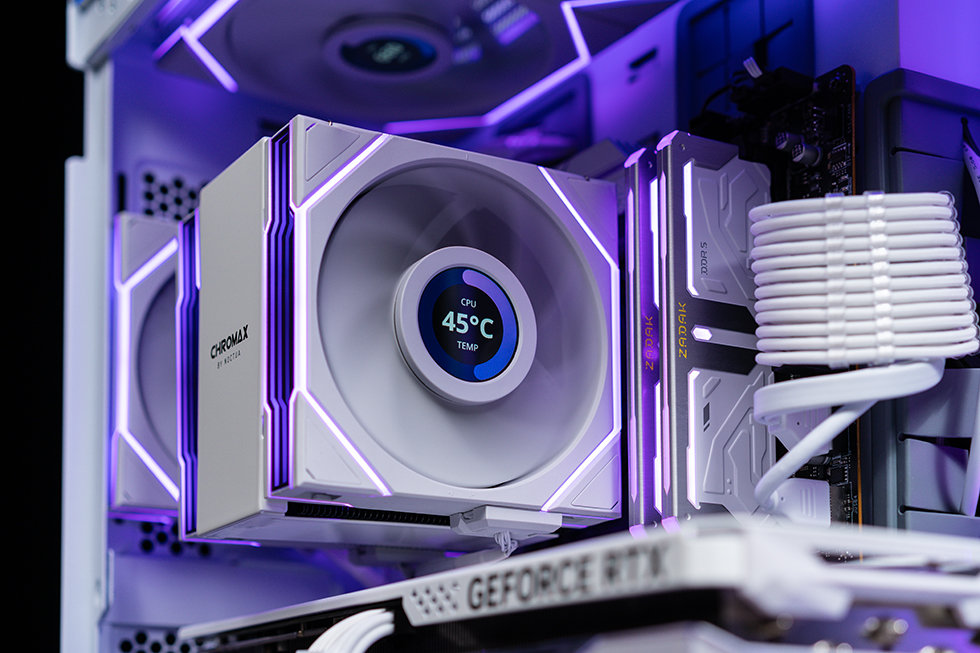

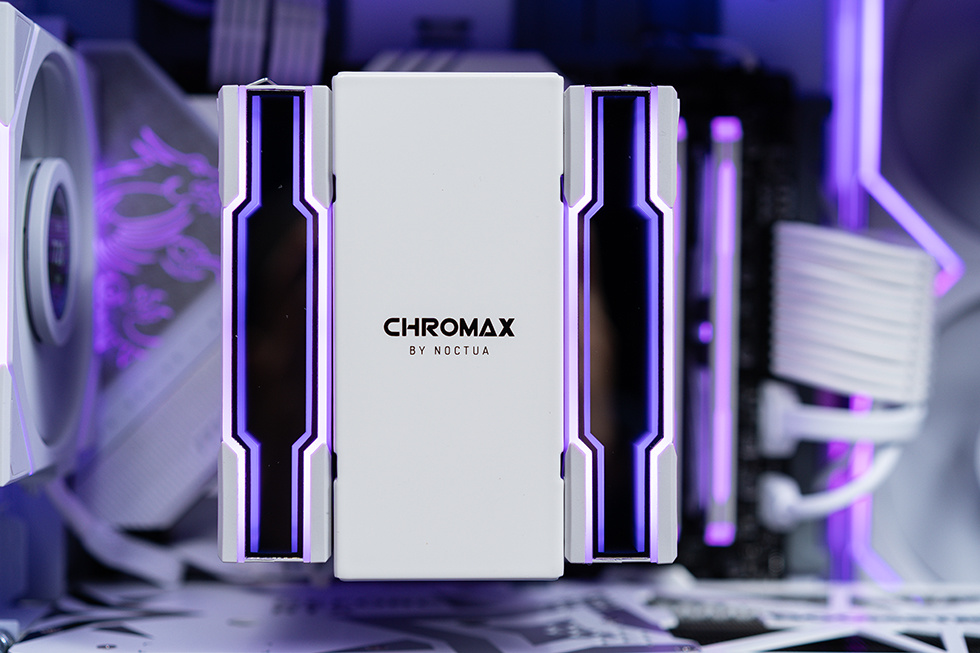

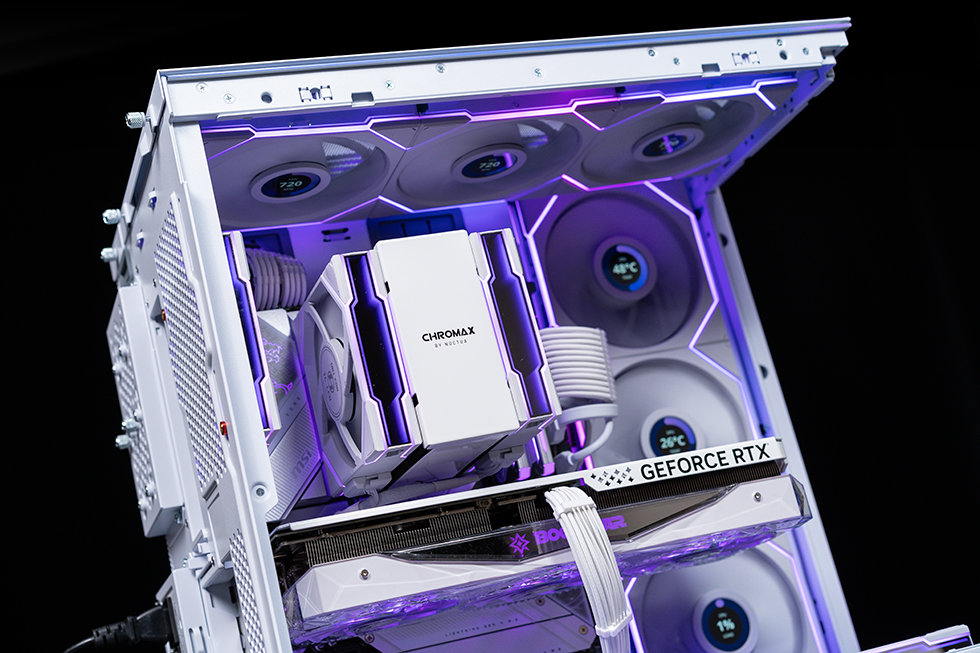

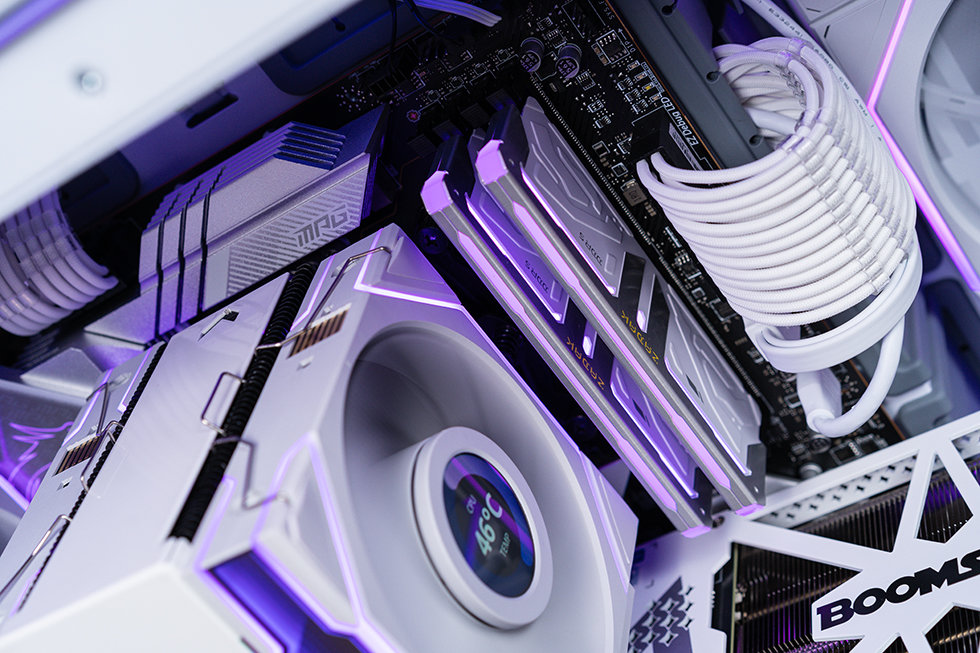

CPU的散热方面这次依旧采用了猫头鹰&联力的混搭模式,将猫头鹰的NH-U12A chromax.black的风扇换成了2把TL LCD 120风扇,搭配NA-HC8装饰盖,一下子将小黑变成了小白,整体搭配效果个人十分满意,颜值性能双双拉满。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

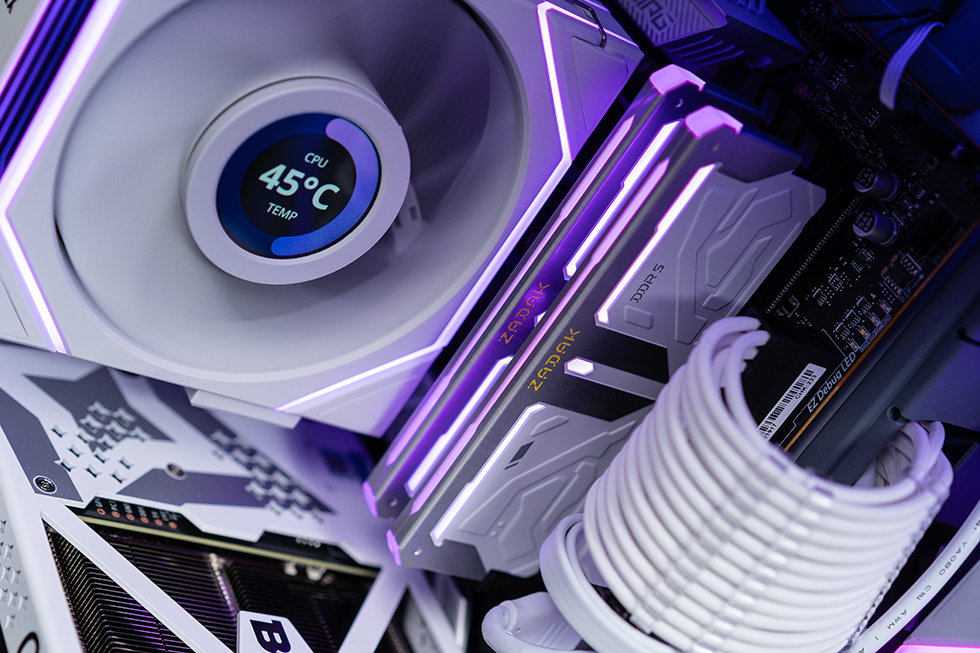

CPU使用了相对清凉的i5 13600KF,毕竟外观流,i5性能足够,用单塔双风扇压制刚刚好,同时将TL LCD 120 风扇上分屏幕显示参数调整为实时温度显示,即美观又实用。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

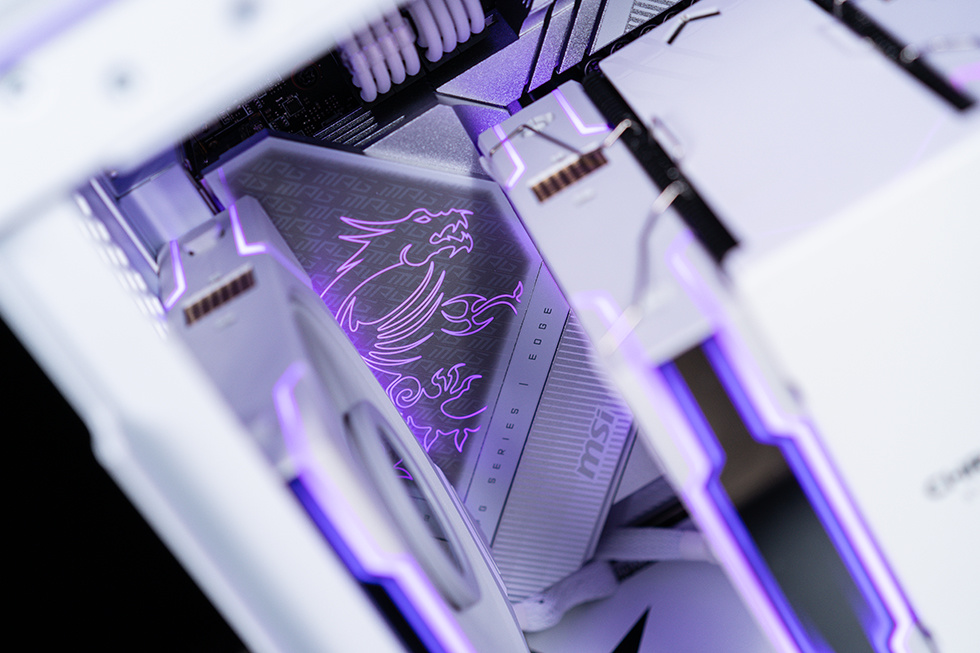

微星MPG Z790 EDGE TI MAX WIFI的银白VRM散热装甲下面是强悍的16+1+1供电模组,轻松为13600KF提供稳定输出。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

宇瞻的ZADAK SPARK RGB DDR5内存,宝石设计风格的白色散热马甲,表面白色雾面磨砂工艺呈现出的质感也很到位,加之6000MHz的频率和32G的容量,在这套平台上足够了。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

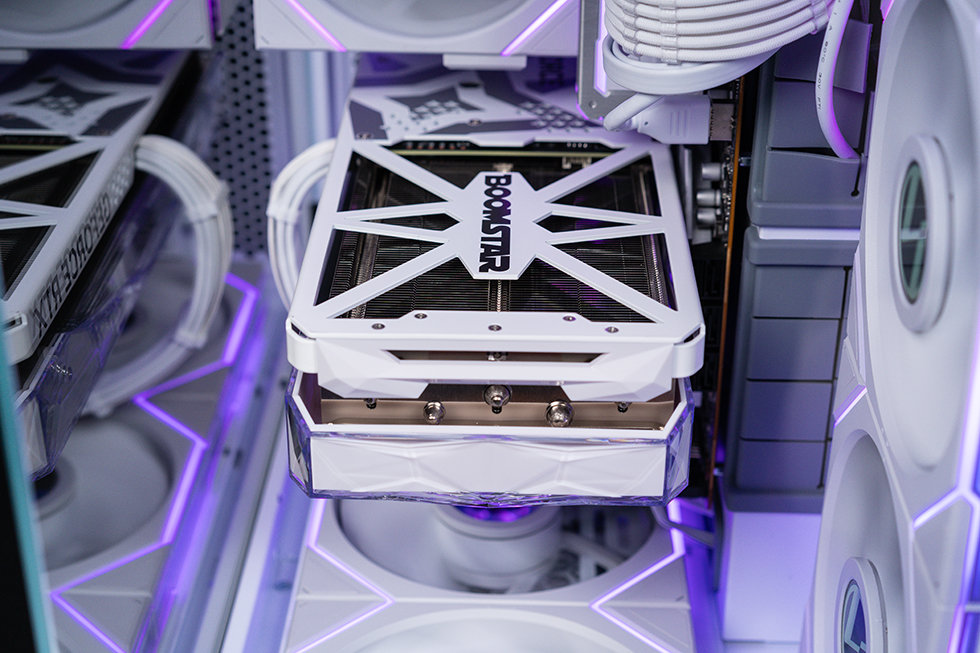

影驰 4070Ti 12GB 星曜 OC显卡拥有7680个CUDA处理器数量,标配12GB GDDR6X超大显存,速率高达21Gbps,相当于30系列的旗舰性能,使用了全白的金属背板搭配星卓 III 散热系统和采用了16Pin 12VHPWR供电接口,外观和性能上都有着十分不错的表现。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

整机最出彩的配件,联力TL LCD 积木风扇,在积木风扇原有的基础上,将一个1.6寸的圆形LED屏幕镶嵌在了风扇的轴心上,拥有400*400的分辨率,可显示各种系统信息,如CPU温度、CPU负载、GPU温度、GPU负载和风扇转速。该屏幕还支持显示GIF、MP4、JPG和PNG文件。LCD显示屏可以通过L-Connect软件进行个别或多风扇同步的全面定制。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

边框两侧各有一个大型无限镜,搭配有包覆在减震垫边缘的RGB灯条。以集群方式连接风扇时,灯光风格可呈现出连续流畅的效果。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

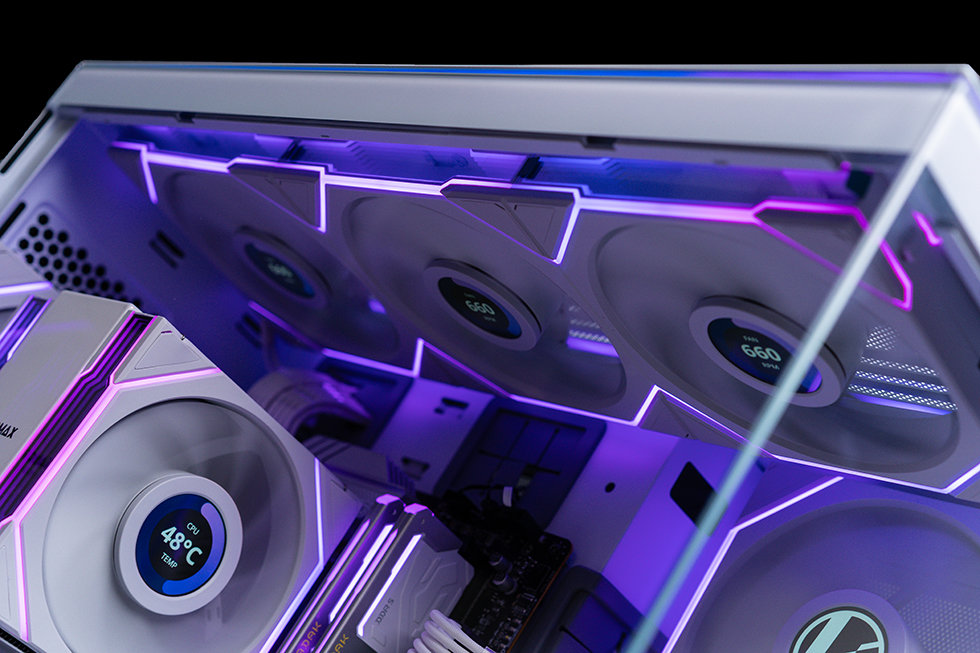

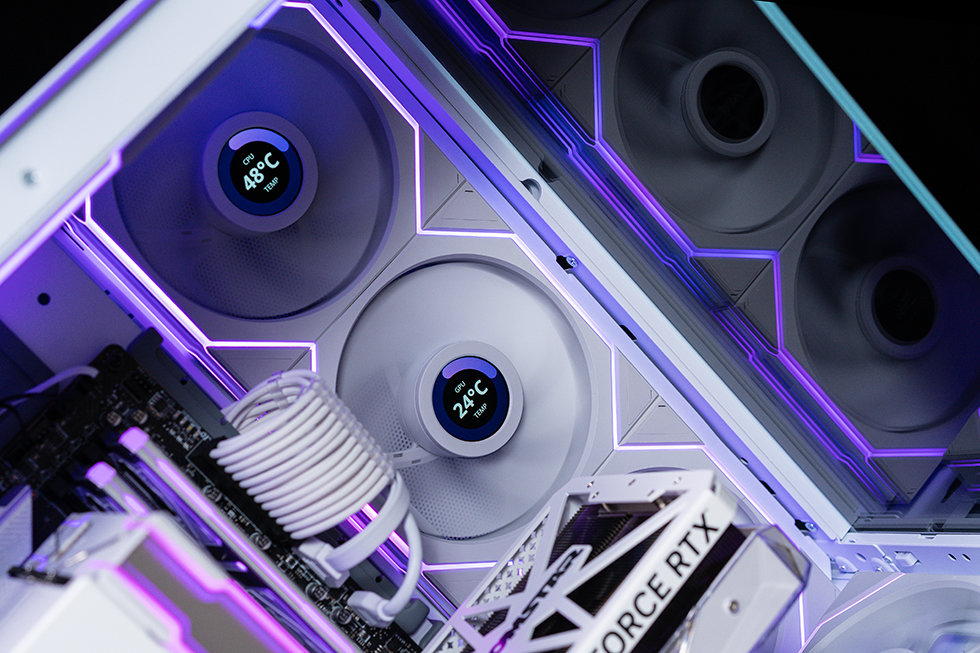

我将侧边的三颗风扇从上到下的显示参数依次设置为CPU温度、显卡温度和CPU使用率三个最常规的参数,底部、顶部和尾部的风扇设置为风扇转速,可以非常直观的了解整机的运行情况,非常方便。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

最后看一下机箱背仓,得益于中间宽大的理线仓盖板,不仅可做SSD支架使用,同时磁吸的开合方式很好的收纳凌乱的线缆。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

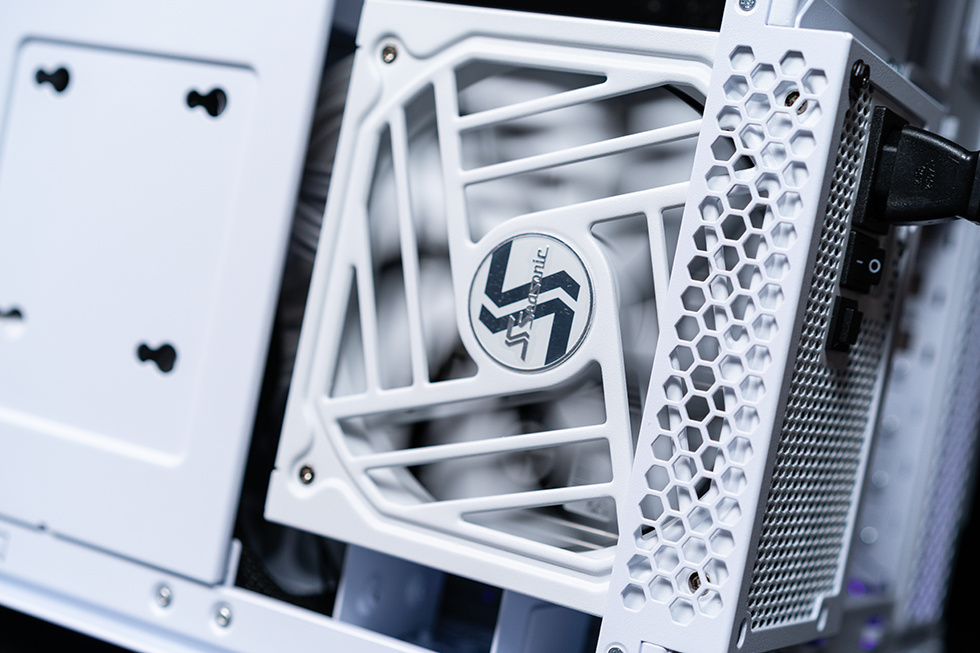

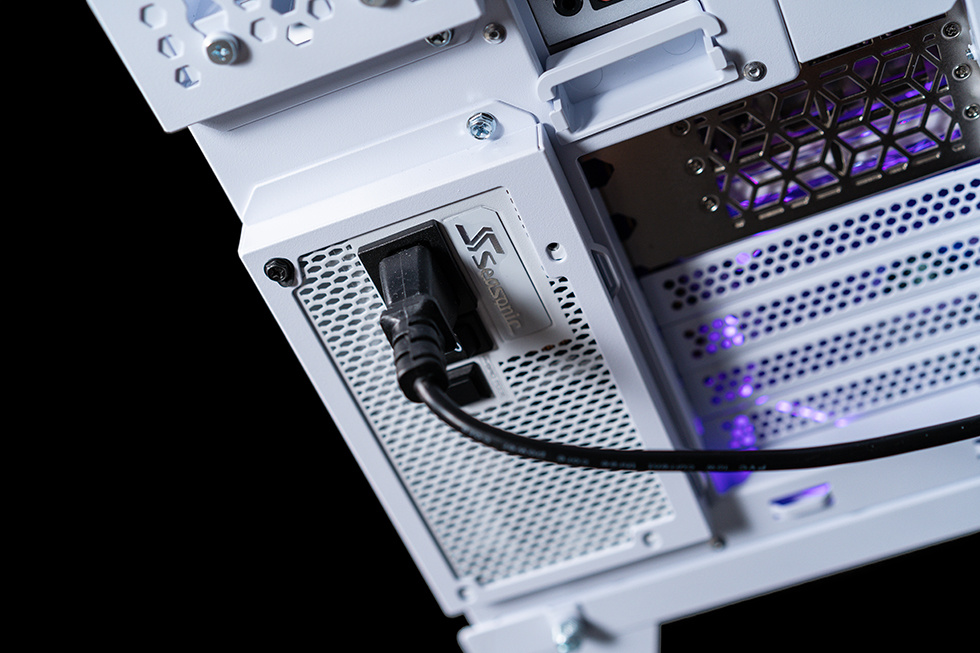

电源使用了白色款的海韵 FOCUS GX1000 ATX3.0,通过了80PLUS 金牌认证。值得一提的是FOCUS ATX3.0高于intel 200%瞬时峰值功率,采用SDP智能双重保护,通过CHROMA MES先进制程与高规格用料,有效保障系统安全运行。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

配备了独立的电源IO开关和0噪音智能温控开关。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

装机配件介绍

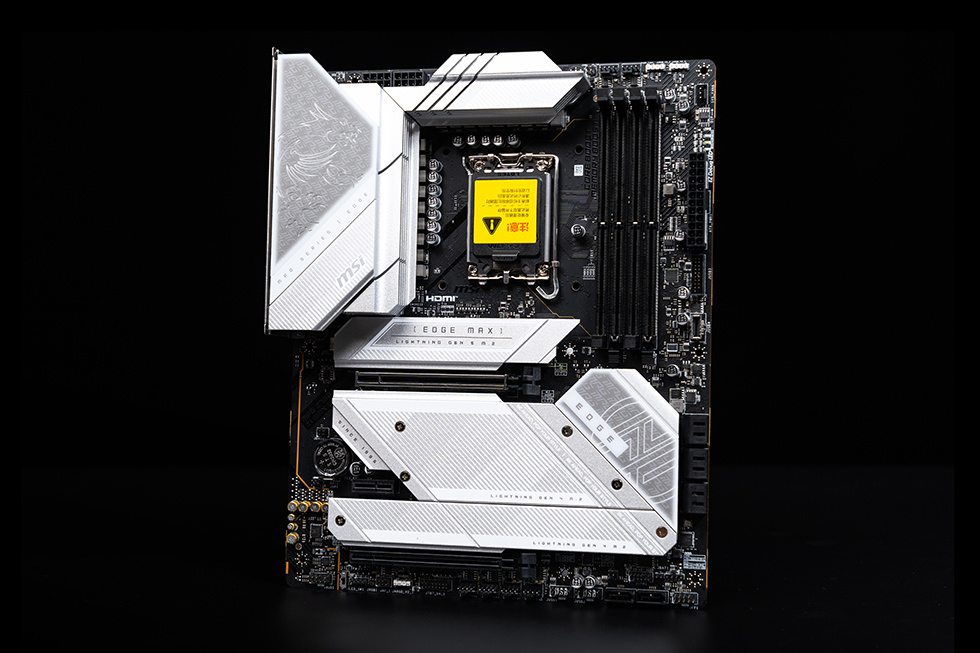

微星MPG Z790 EDGE TI MAX WIFI 主板为标准的ATX版型,黑色PCB搭配银白色散热装甲。与老款不同的是,取消了装加上黄色线条的装饰元素,整体只保留了黑灰白三种颜色,感觉更加素雅。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

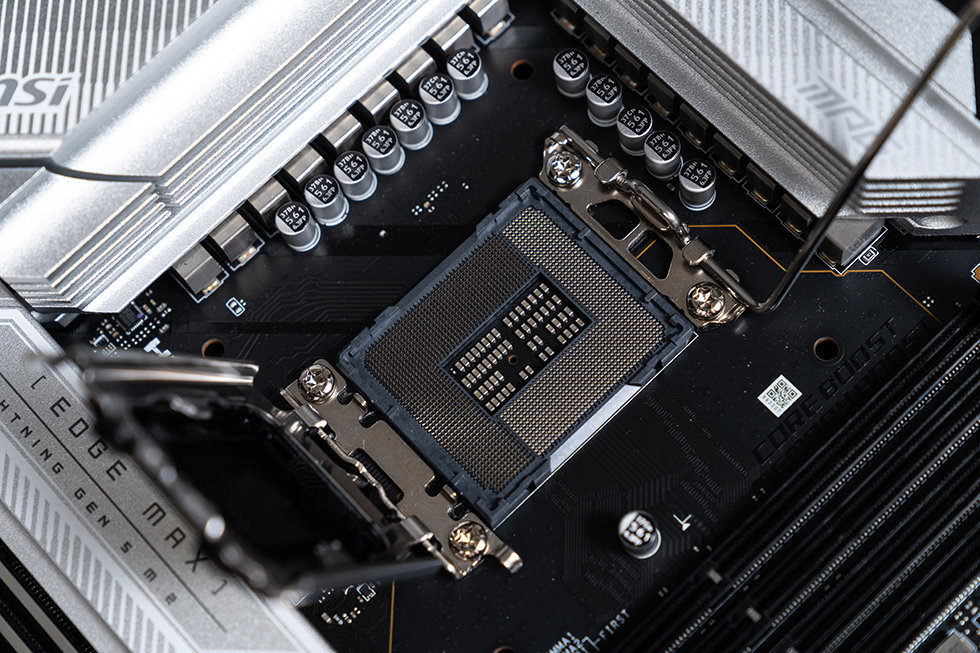

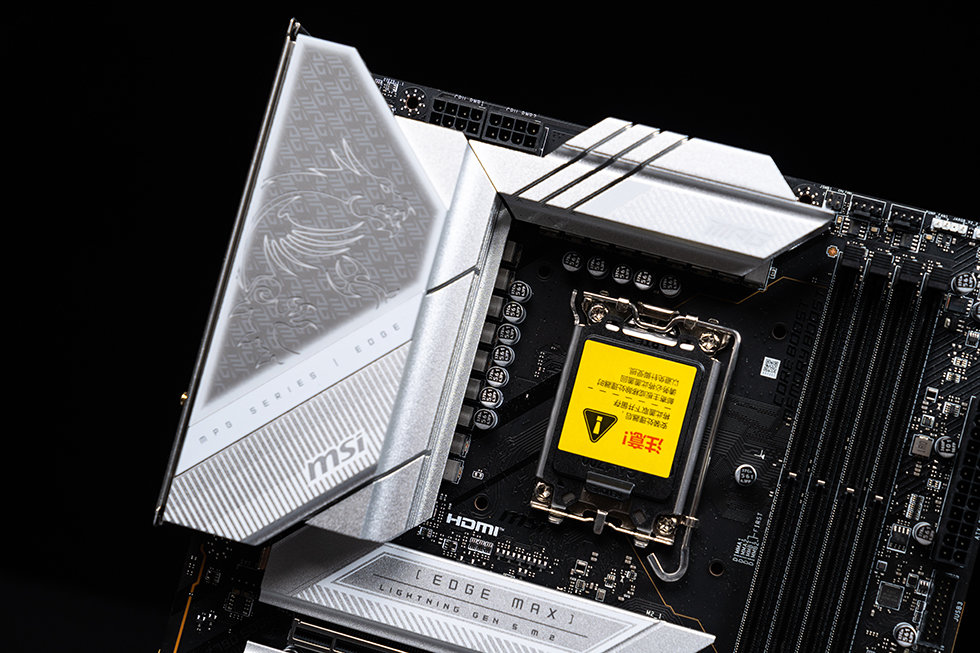

微星MPG Z790 EDGE TI MAX WIFI 主板依旧为1700插座,采用16+1+1供电模组,双8pinCPU供电接口,配置第三代钛金电感。核心电压的供电模块是 RENESAS ISL99390 90A 一体式供电模块。 RENESAS RAA220075R0 75A为核心内置显示电压的供电模块。MPS MP87670 80A则是外围供电芯片,负责将 12V 转化为预设VCCIN / VCCAUX 后,再由 FIVR 模块(MPS M2940A PWM 控制器)转化出 VCCSA / CPU VDDQ 等内部电压。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

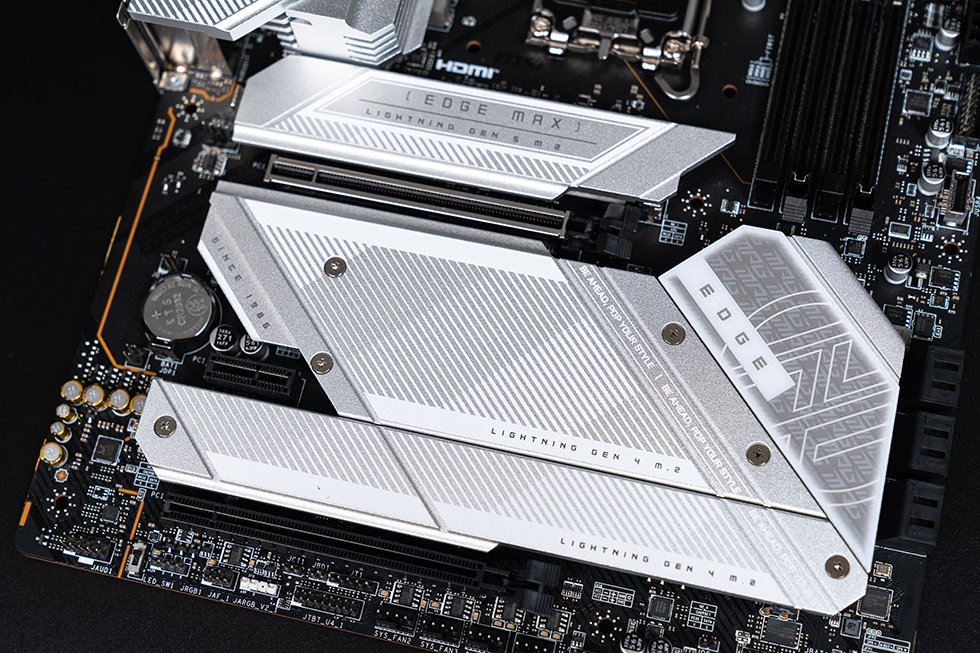

微星MPG Z790 EDGE TI MAX WIFI 主板采用,在MOS管、M.2固态硬盘位、南桥芯片处都覆盖大面积的金属质地散热装甲。VRM散热部分由两个超大的金属散热鳍片通过内置一根6mm热管链接,并在MOS管上方也配备了7W/mK的高效导热垫。VRM上的龙形LOGO支持ARGB和主板同步灯效。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

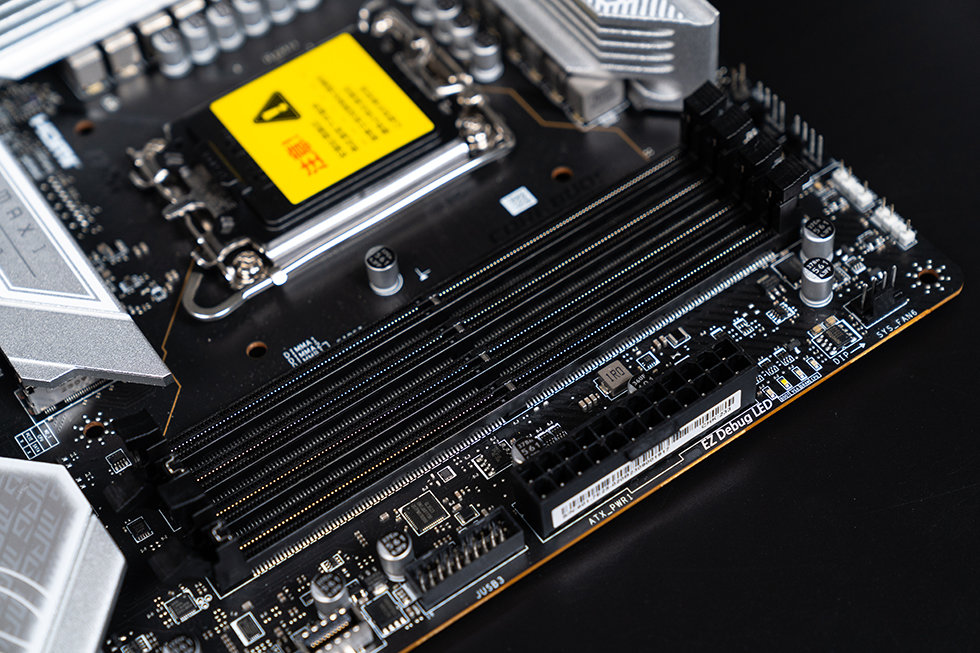

微星MPG Z790 EDGE TI MAX WIFI 主板配置了4 根 DDR5 插槽以 SMT 工艺焊接在 PCB 表面,插槽设有双边卡扣固定,支持单条48G内存,最高192G容量。频率方面从之前的7200 MHz 大幅提升至 7800 MHz,支持XMP3.0,配备有内存加速引擎,提供 Performance、Benchmark、Mentest 模式等三组优化预设,并提供 Memory Try It!功能,轻松实现一键超频。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

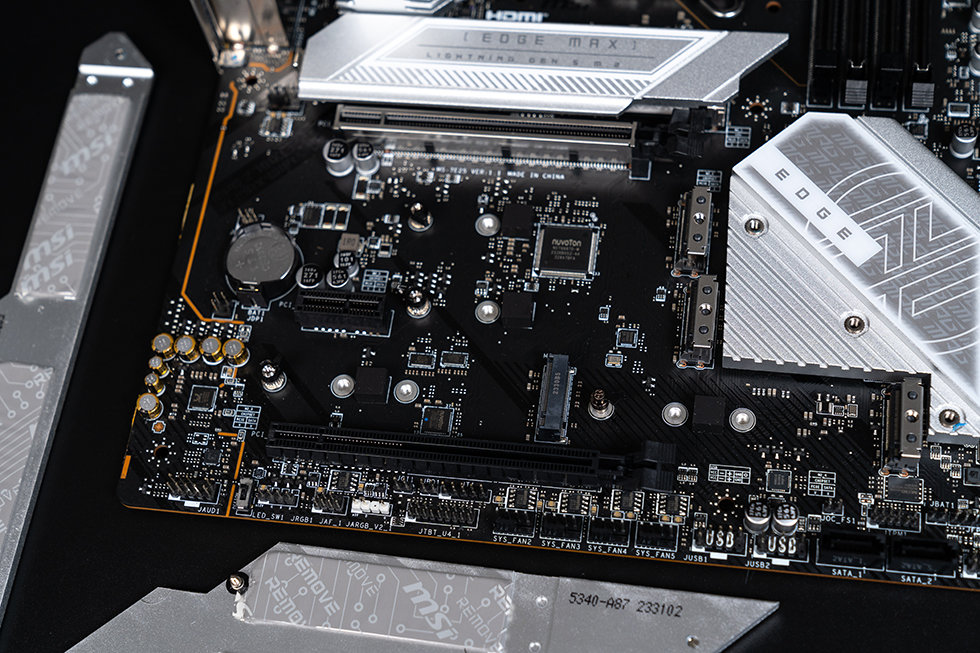

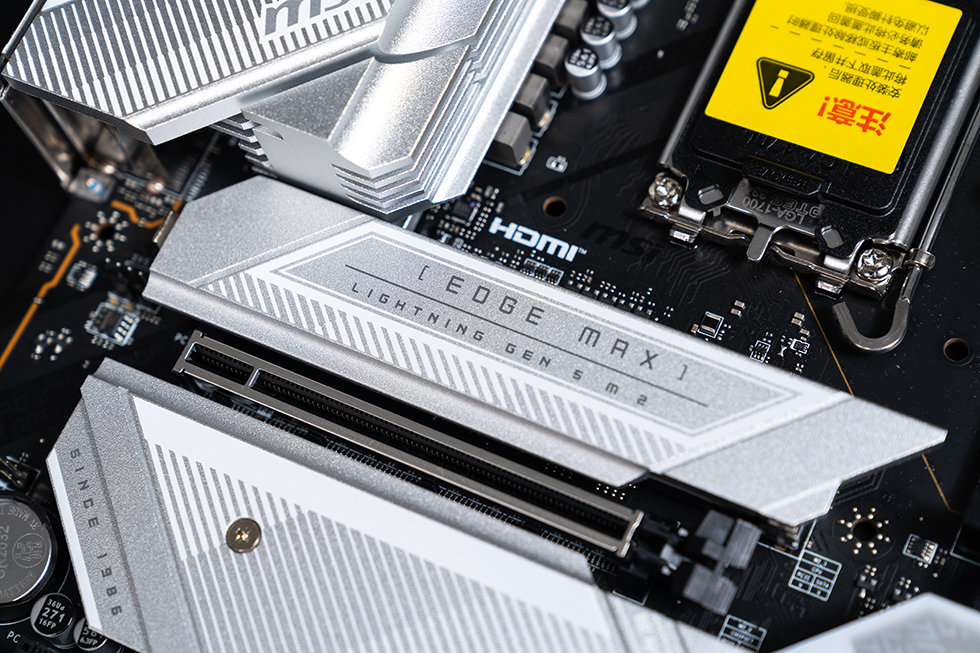

微星MPG Z790 EDGE TI MAX WIFI 主板依旧提供两根PCI-E x16插槽和一根PCI-E x1规格的插槽,在上方带有金属屏蔽加固的PCI_E1是由CPU所提供的PCI-E 5.0 x16插槽,下方PCI_E3是由Z790芯片组提供的PCI-E 4.0 x4插槽,中间的PCI_E2仅支持 PCI-E 3.0 X1。这里要注意的是 由于M2_1 提供 PCI-E 5.0 X4,当 M2_1 使用GEN 5 M.2 SSD时,PCI_E1 便会由 PCI-E 5.0 X16 降至 PCI-E 5.0 X8。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

微星MPG Z790 EDGE TI MAX WIFI 主板一共配置了5个M.2槽位,作为升级的重点之一,将M2_1的槽位升级为 PCI-E 5.0 ,由 CPU 提供 PCI-E 5.0 X4 通道,支持 2260 和 2280 和 22110 规格。配备独有的 SCREWLESS M.2 SHIELD FROZR 免工具快拆散热装甲,上面印有EDGE MAX 和 LIGHTING GEN 5 M.2 字样。移除快拆散热装甲可以看到底部还有一片金属背板用于辅助散热。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

其余的4个M.2槽位M2_2、3、4、5均为PCI-E 4.0, 由Z790 芯片组提供 PCI-E 4.0 X4 通道,除了M2_3槽位(兼容 SATA 模式 SSD)支持2242、2260和2280规格外,M_2、4、5槽位都只支持2260和2280规格。所有槽位均支持支援 EZ M.2 CLIP 快拆,每两个槽位配备一块公用的散热装甲。在主板左下角为REALTEK ALC4080 CODEC 音效编码解码处理器,搭配多颗日系音效电容 (NIPPON) 和耳机专用的放大器 SAVITECH SV3H712,还有一些防爆音的 MOSFET,并采用了独立的屏蔽设计。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

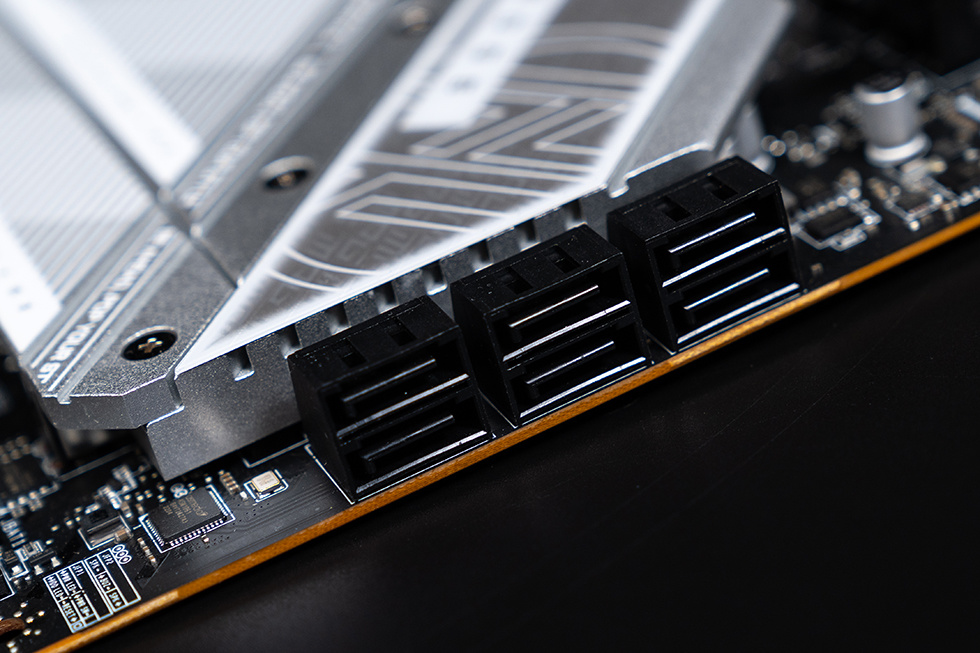

微星MPG Z790 EDGE TI MAX WIFI 主板拥有了8个SATA,其中6个SATA为由Z790芯片组原生(SATA_1、2、5、6、7、8),其余两个有第三方SATA芯片提供 (SATA_A1、A2)。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

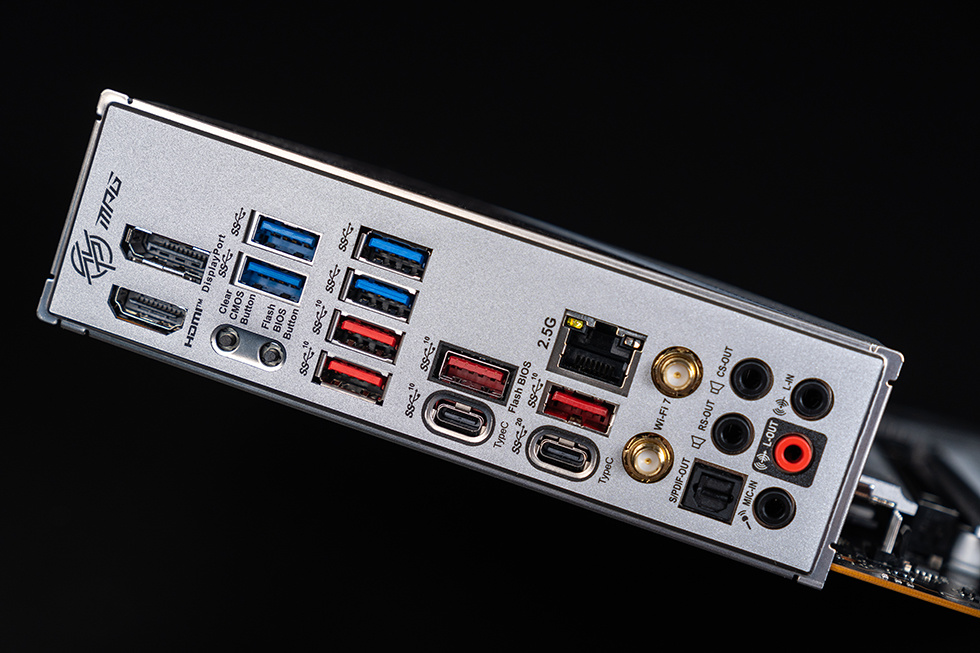

微星MPG Z790 EDGE TI MAX WIFI 主板提供DP/HDMI视频接口,BIOS快捷重置和FlashBIOS按钮,4个USB3.2 Gen1 Type A接口,4个USB3.2 Gen2 Type A接口,两个tpye-C接口(其中一个为USB3.2 Gen2,一个为USB3.2 Gen2x2),2.5G有线网口、Wi-Fi7天线接口S/PDIF接口和音频接口,WiFi模块为高通的QCNCM865,支持WiFi 7和BT 5.4 ,WiFi 7 支持最高 5.8 Gbps 。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

影驰 GEFORCE RTX 4070 Ti 星曜 OC,AD104核心,配备了7680个CUDA 内核,240个 Tensor 核心、60 个第三代 RT 核心和 80 个 ROP 单元,标配12GB GDDR6X超大显存,显存位宽为192bit,GPU基础频率为 2310,Boost频率为2685MHz,性能基本能和上一代卡皇3090ti拉平。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

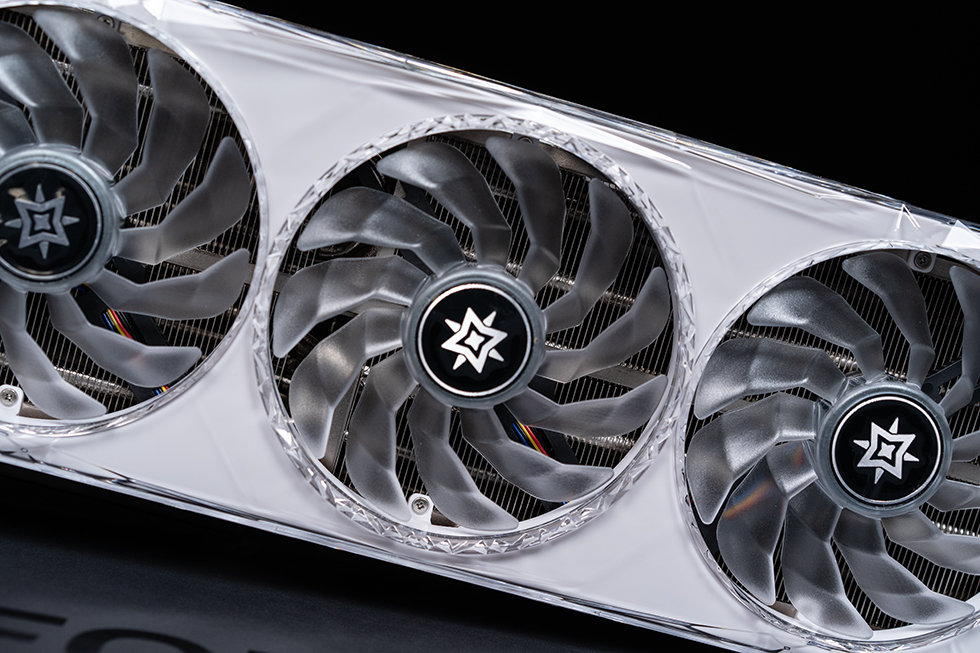

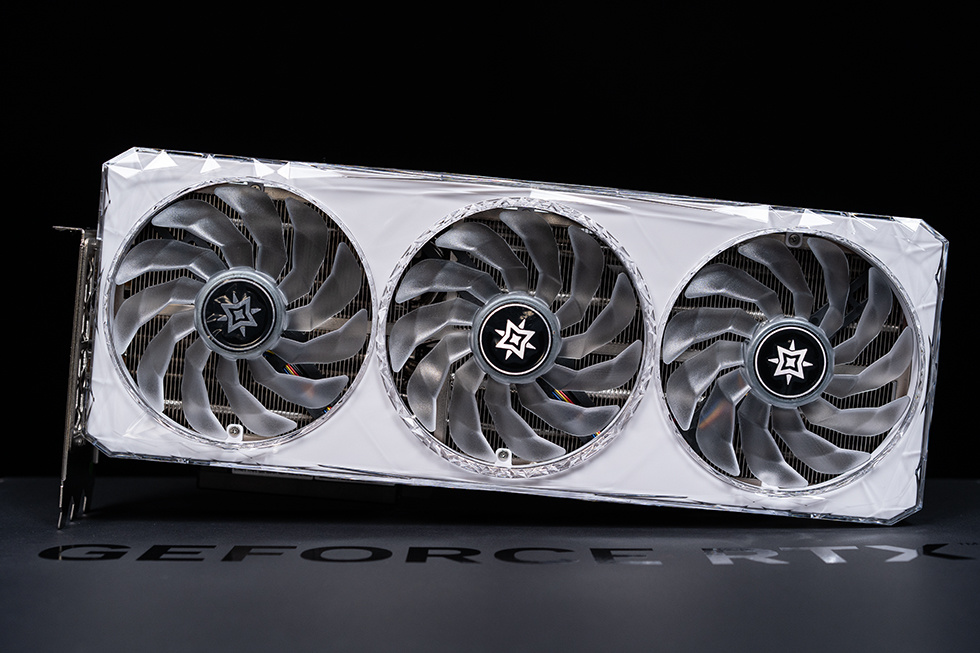

影驰 GEFORCE RTX 4070 Ti 星曜 OC显卡在外观上延续了上一代的水晶白配色,星卓 Ⅲ 新一代散热器,配备 3 个 102*20mm 超大风扇,三折静霜扇叶不仅强化了散热效能还能够折射RGB灯效果,结合水晶外壳周边钻石切面,进一步增强RGB灯效氛围。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

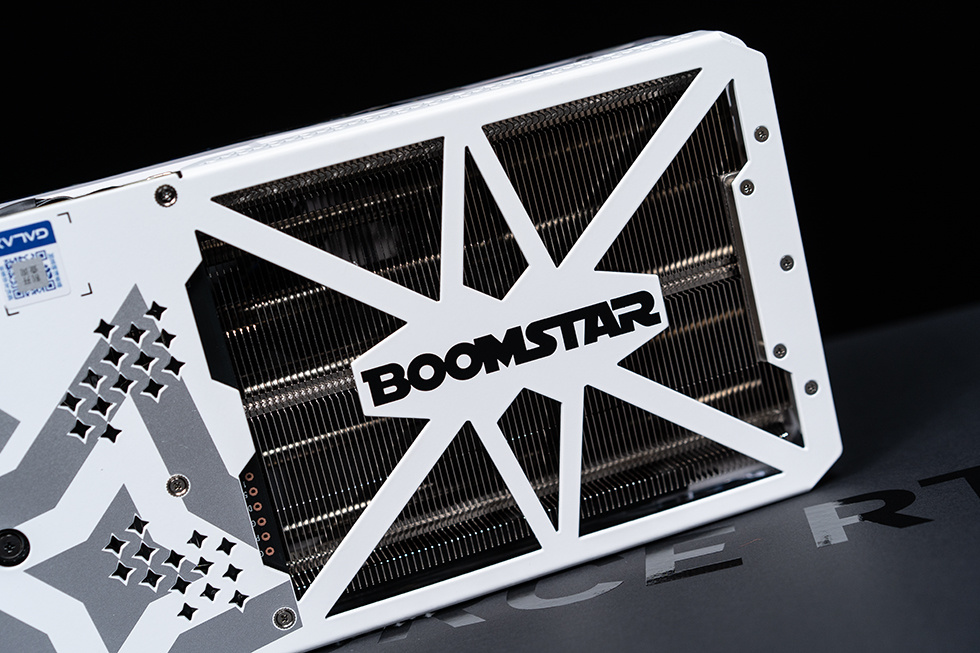

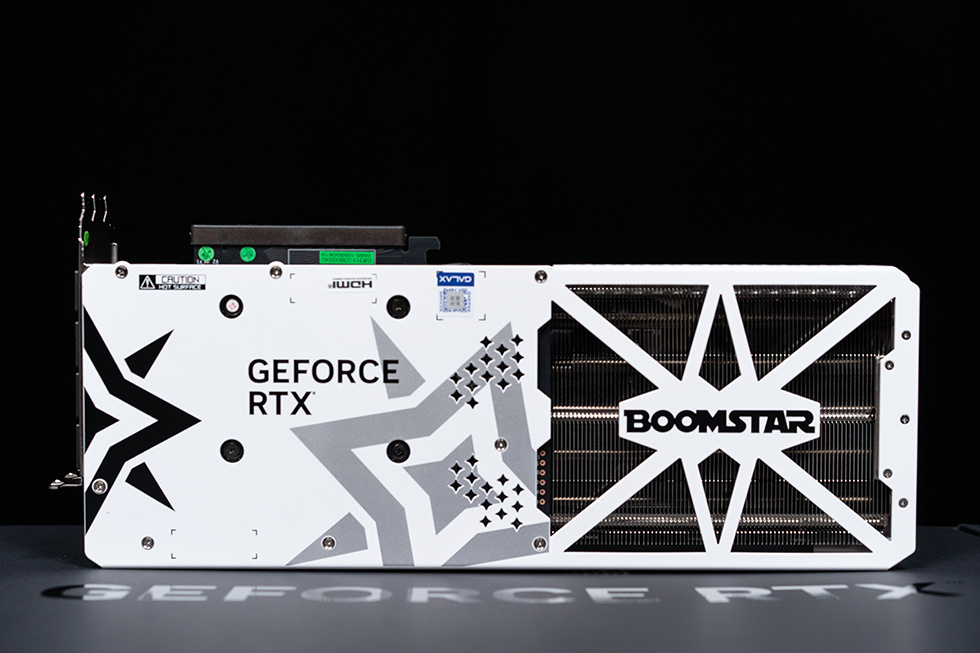

影驰 GEFORCE RTX 4070 Ti 星曜 OC显卡采用全金属压铸白色背板,背板上有星型涂装,透过尾部位置大面积镂空。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

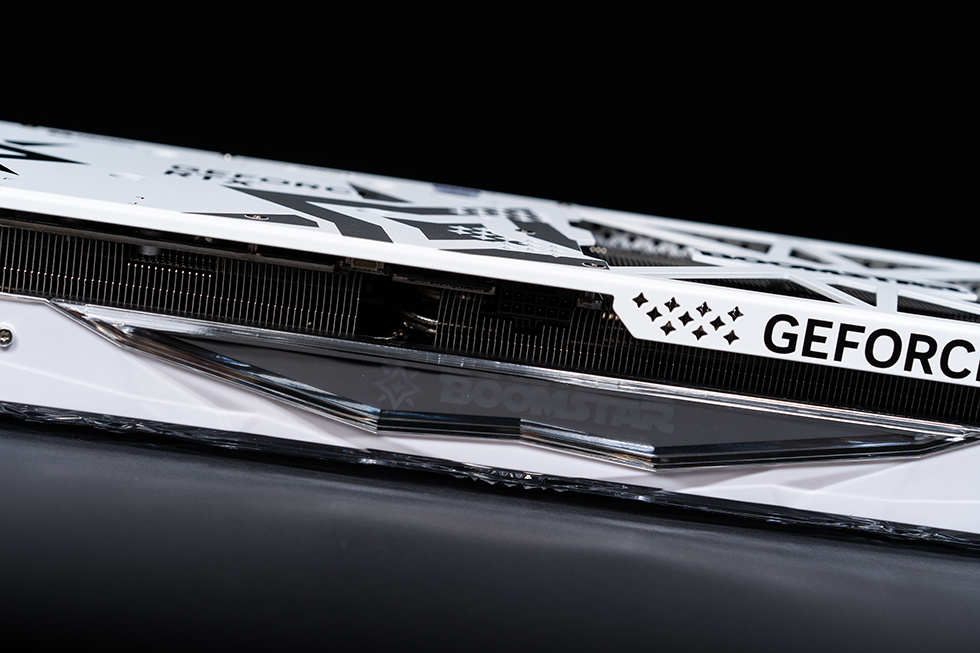

影驰 GEFORCE RTX 4070 Ti 星曜 OC显卡顶部 LOGO 灯也进行了全面升级,新增多层折射镜面设计,通过特殊工艺可营造多达 8 层的 ARGB 灯光效果,且自带电源指示灯功能。当开机供电异常时,顶部 LOGO 灯将会进行红灯闪烁,需进行故障排查,供电正常则不会闪烁红灯。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

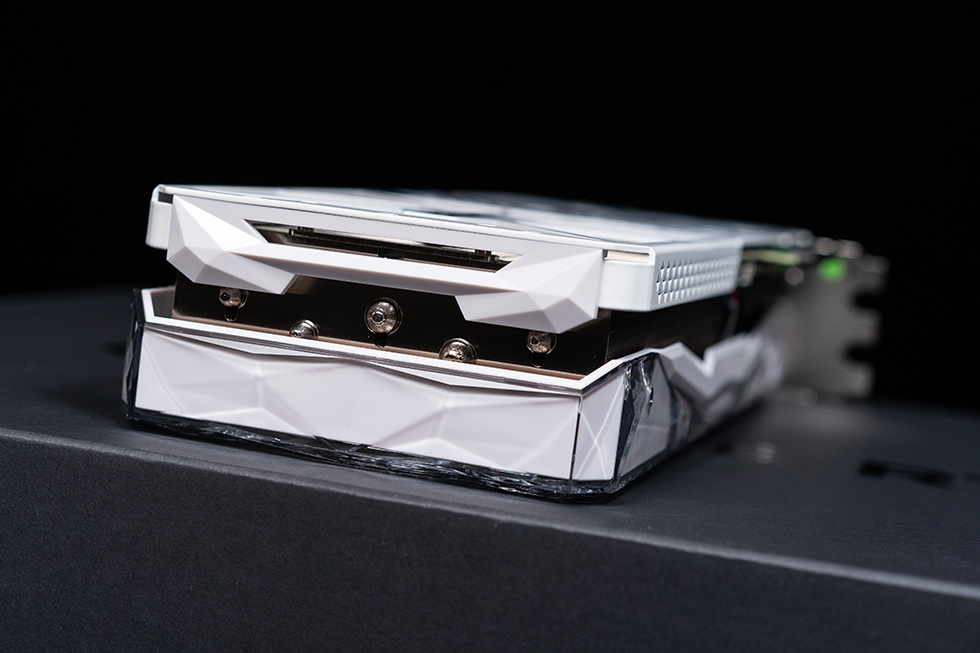

影驰 GEFORCE RTX 4070 Ti 星曜 OC显卡内部布置了一体式覆盖高效均热板 , 2根Φ8mm+5根Φ6mm的镀镍复合热管,贯穿整个散热器,流焊接工艺加持保证高效导热。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

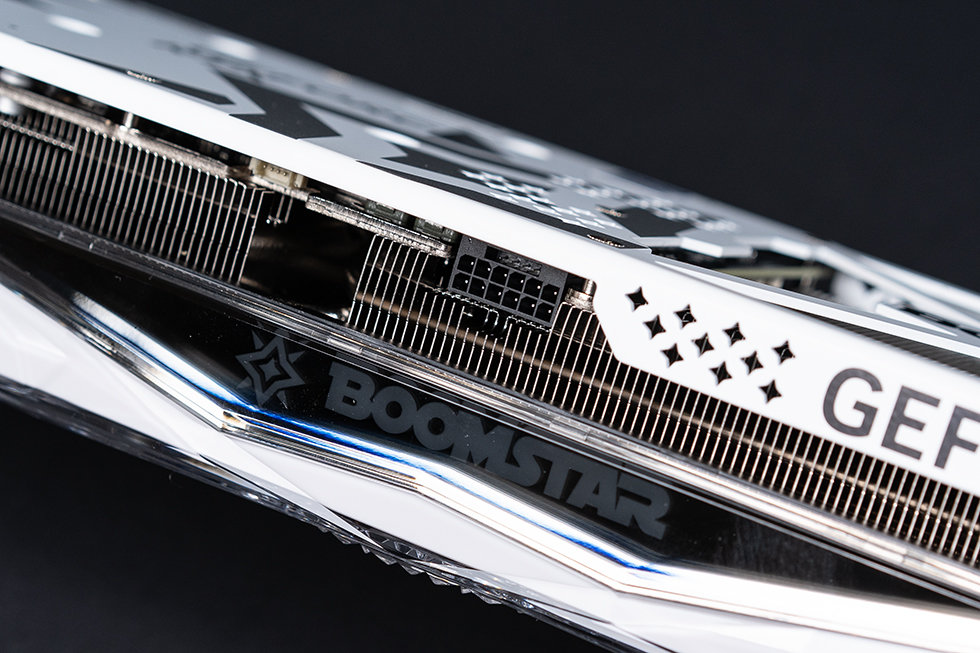

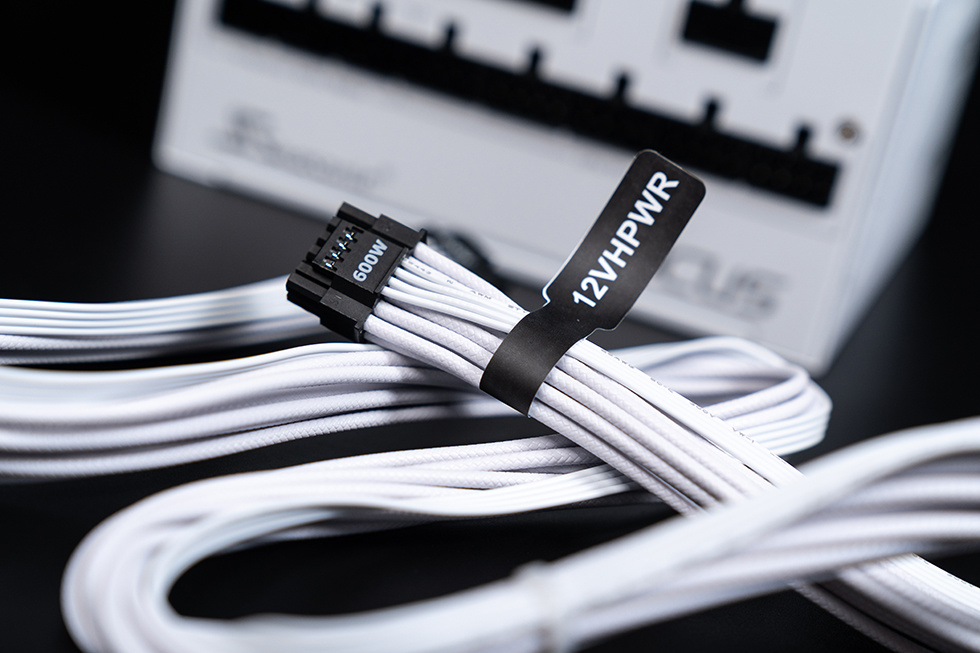

影驰 GEFORCE RTX 4070 Ti 星曜 OC显卡采用了全新 12V HPWR 供电接口,支持 ATX 3.0 / PCIe 5.0 供电规范,单接口供电能力最高为 600W,此外左侧还有5V RGB的灯光同步接口。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

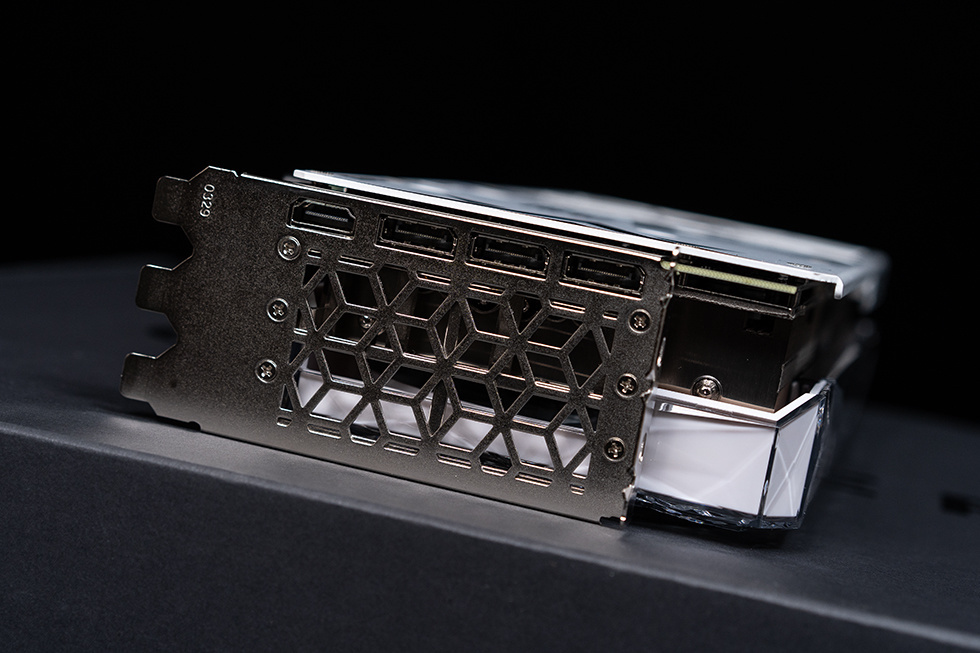

影驰 GEFORCE RTX 4070 Ti 星曜 OC显卡的输出I/O方面,采用了3个DP 1.4a接口加一个HDMI 2.1接口的配置,最高支持8K分辨率60Hz输出。挡板还做了几何镂空设计,加大了出风口的面积。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

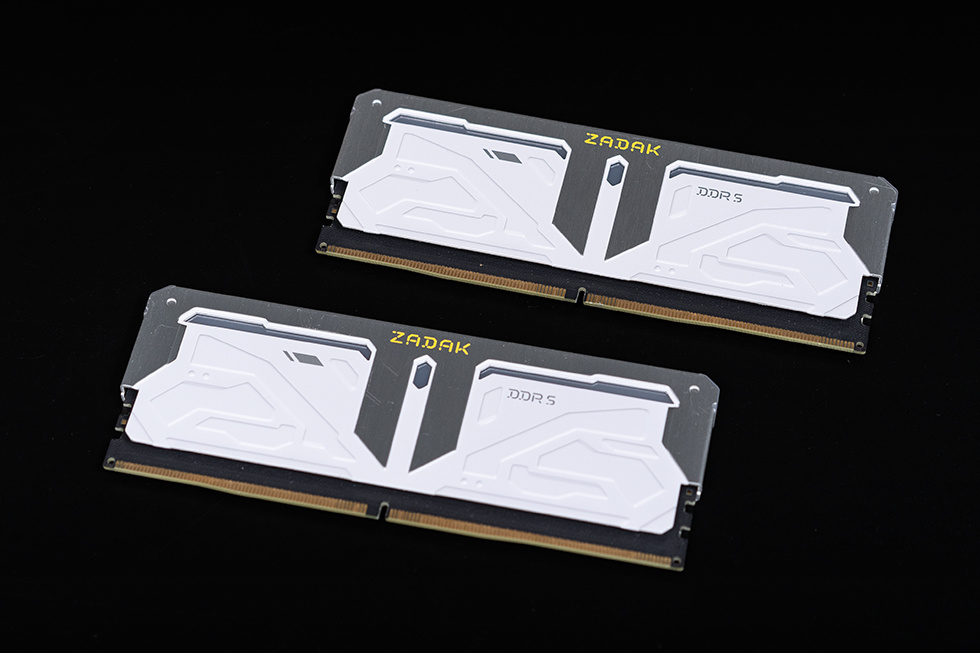

内存则选用了宇瞻旗下ZADAKSPARK RGB DDR5,采用三星颗粒,单条容量16GB,频率从 5200 to 6400MHz,搭载电源管理芯片,支持On-die ECC的纠错功能和XMP3.0。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

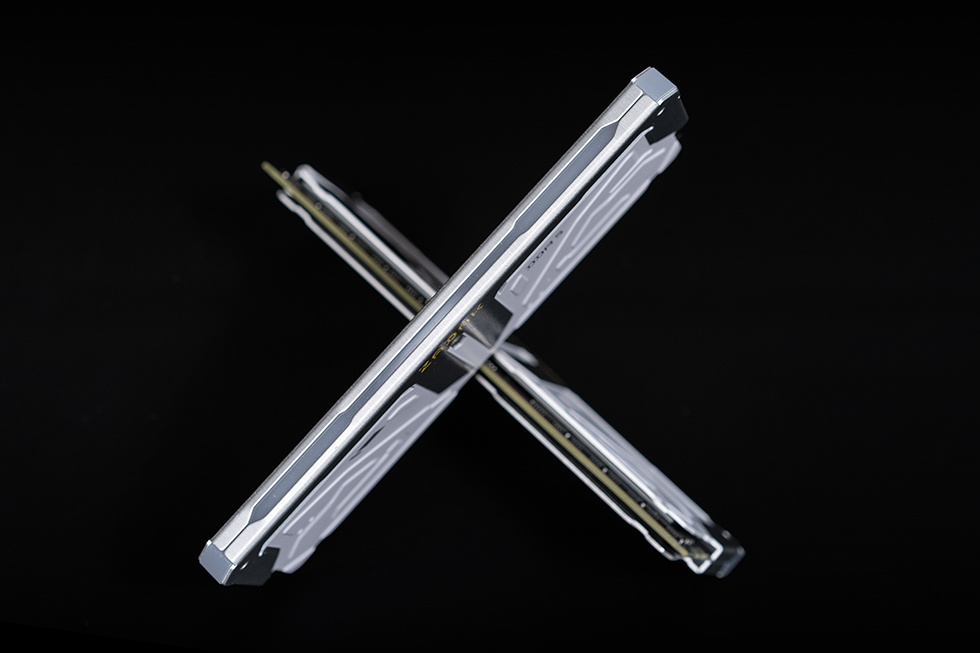

搭配RGB炫彩灯光和宝石设计风格的白色散热马甲,表面白色雾面磨砂工艺,顶部采用发丝纹铝合金装饰条包裹,错落叠加的设计呈现缀有宝石形状的镂空导光效果凸显浓郁电竞风格,支持主流厂商的主板灯效同步。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

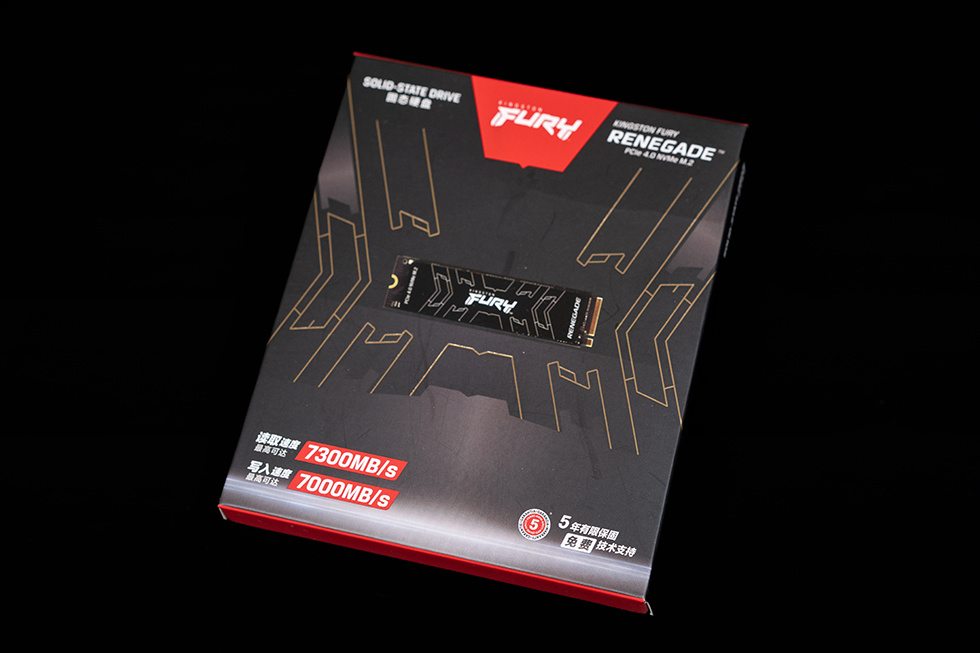

存储方面采用Kingston FURY叛逆者固态硬盘2TB版本,彩盒外包装整体采用黑红配色,中央位置用熟悉的金色鱼骨纹理围绕着产品主图。左下角用显著的红底白字标注了7300MB/s和7000MB/s的读写速度。右下角标明了可享5年有限保固和免费技术支持。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

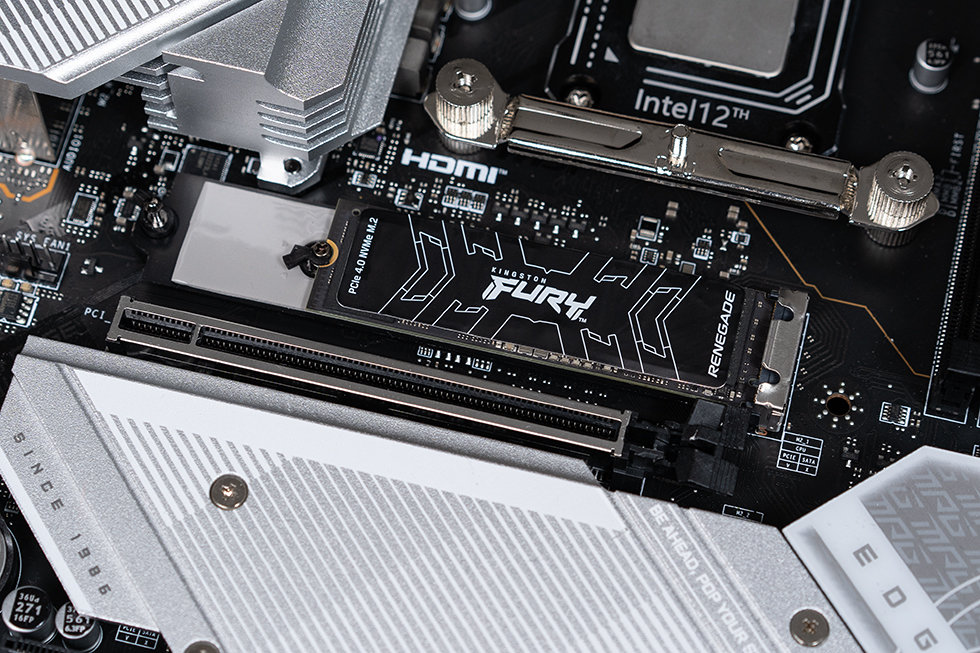

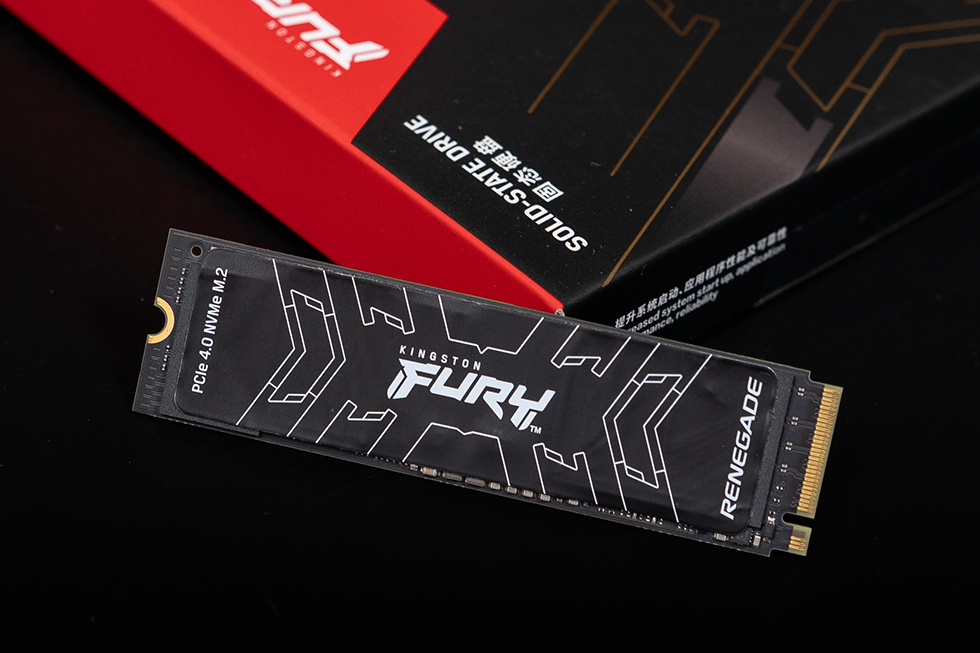

Kingston FURY叛逆者 固态硬盘2TB 为标准的2280规格,全黑PCB,正面采用了半高式石墨烯铝质散热片,散热片上FURY系列标志性的涂装,得益于石墨烯材质的优秀辅助散热性能,可以在高负载操作期间保持较低的温度。这不仅提升了性能的稳定性,也延长了SSD的使用寿命。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

Kingston FURY叛逆者 固态硬盘2TB 的背面贴有印有版本容量、序列号和环保标识的白色贴纸。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

Kingston FURY叛逆者 固态硬盘2TB为双面颗粒设计,采用群联第二代PCIe4.0旗舰主控PS5018-E18搭配金士顿自封装的176层 3D TLC NAND闪存颗粒,拥有2GB DDR4 DRAM独立缓存,全系读取性能皆能超过7300MB/s,写入速率高达7000MB/s,其MTBF时间为1,800,000小时。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

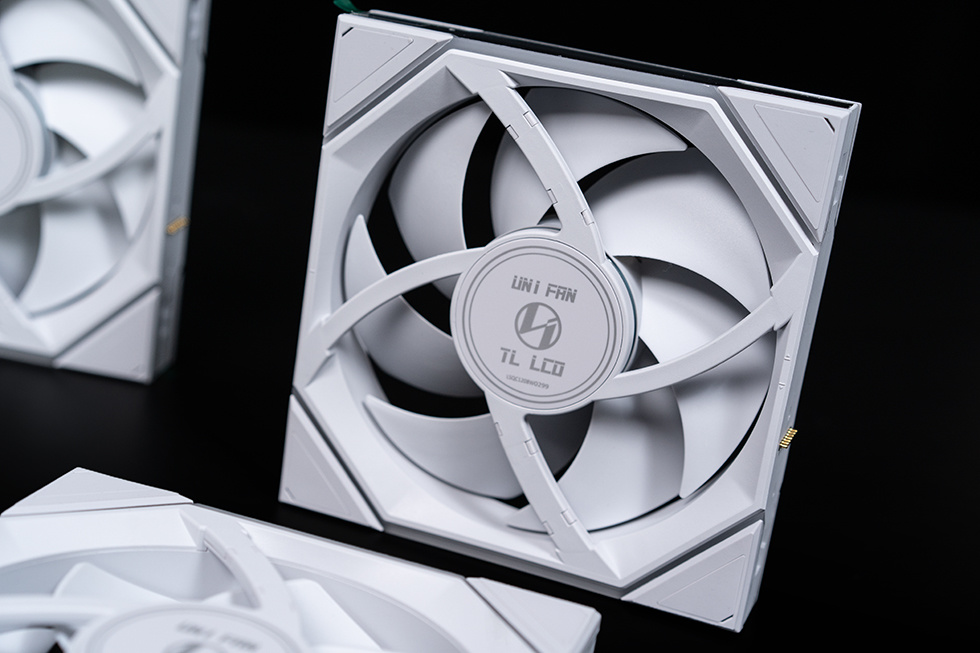

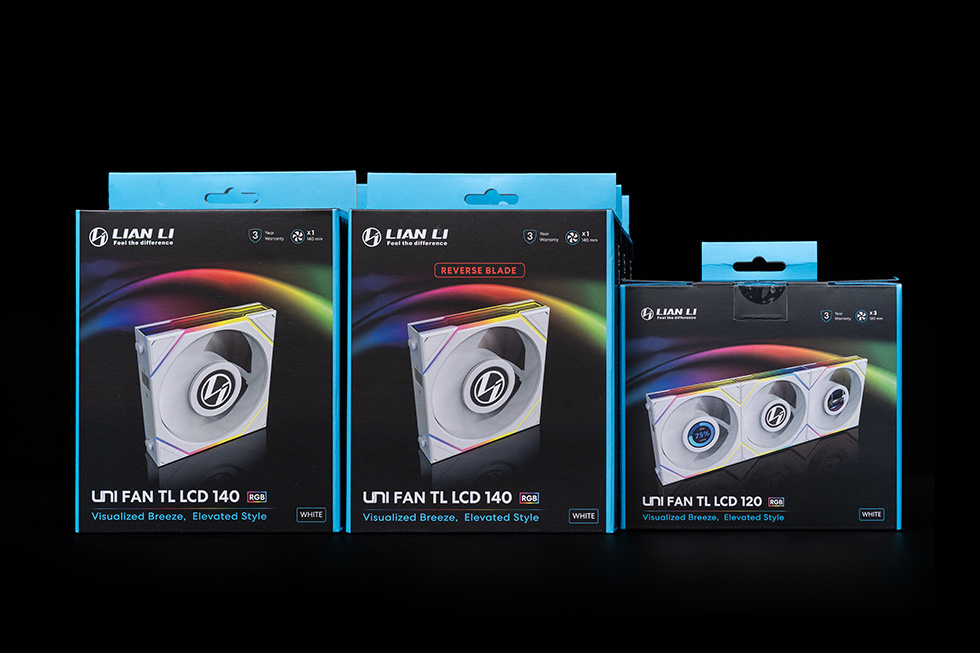

TL LCD系列积木共推出了120mm和140mm两个规格,黑白两色可供选择,最大的特点就是在轴心位置配备了一块圆形的1.6英寸LCD IPS屏幕,分辨率为400 x 400,可显示各种系统信息,如CPU温度、CPU负载、GPU温度、GPU负载和风扇转速。该屏幕还支持显示GIF、MP4、JPG和PNG文件。LCD显示屏可以通过L-Connect软件进行个别或多风扇同步的全面定制。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

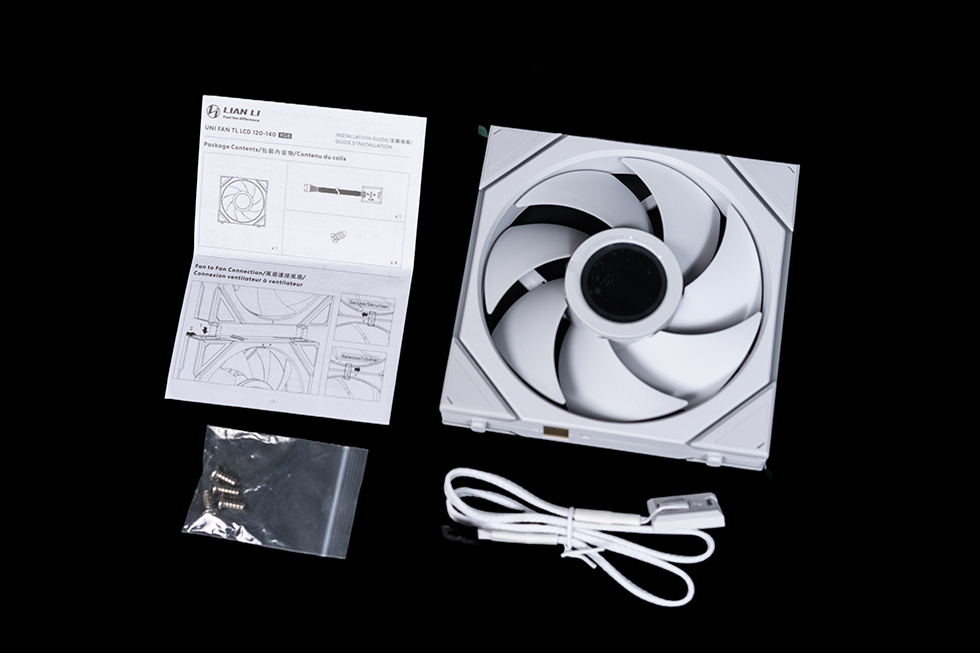

140mm的只有单颗装,里面包含一个根供电线和4颗固定螺丝,需要额外搭配独立的控制器使用。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

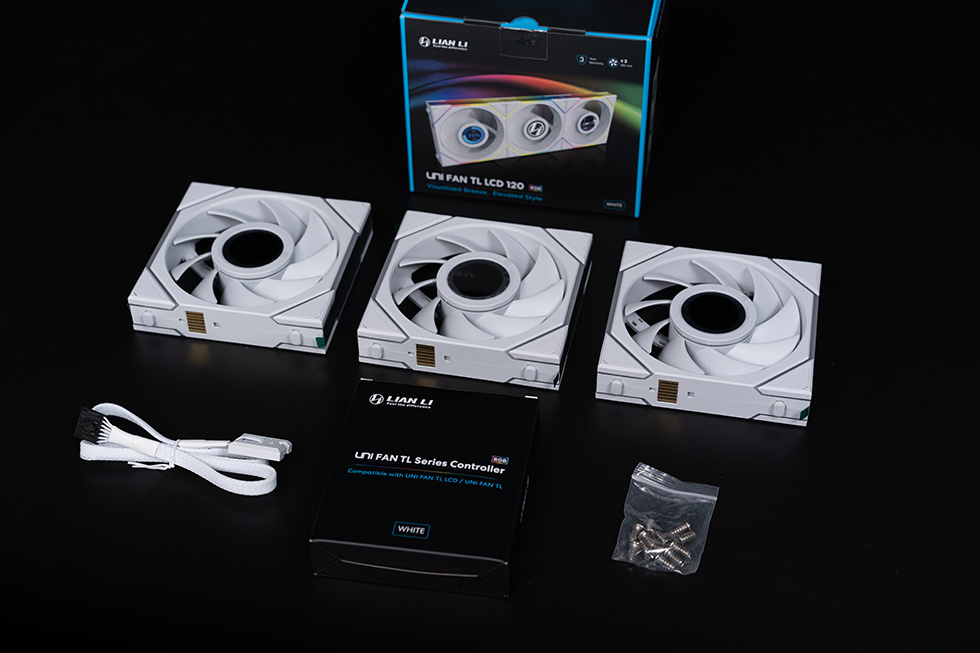

120mm规格的有三联包,相对单颗装多了一个控制器。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

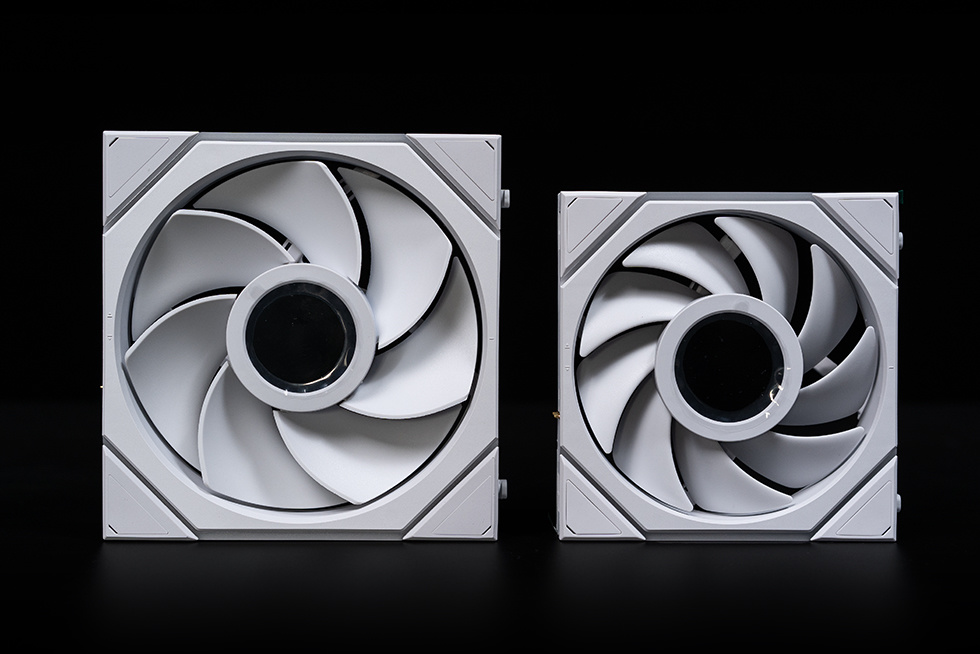

140mm和120mm规格对比,所配置的LCD屏幕都是1.6寸,140mm规格的为7扇叶设计,最大转速1600 RPM,风压3.5mmH2O ,风量68.1 CFM,噪音28.5dBA 。120mm规格的为11扇叶设计,最大转速1900 RPM,风压2.9 mmH2O ,风量62 CFM,噪音27 dBA 。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

流体动压轴承(FDB)周围采用铜质屏蔽,让轴承更加坚固,并有效降低内部摩擦,藉此提高耐久性、稳定性,并在风扇高速运行时提供用户更安静的体验。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

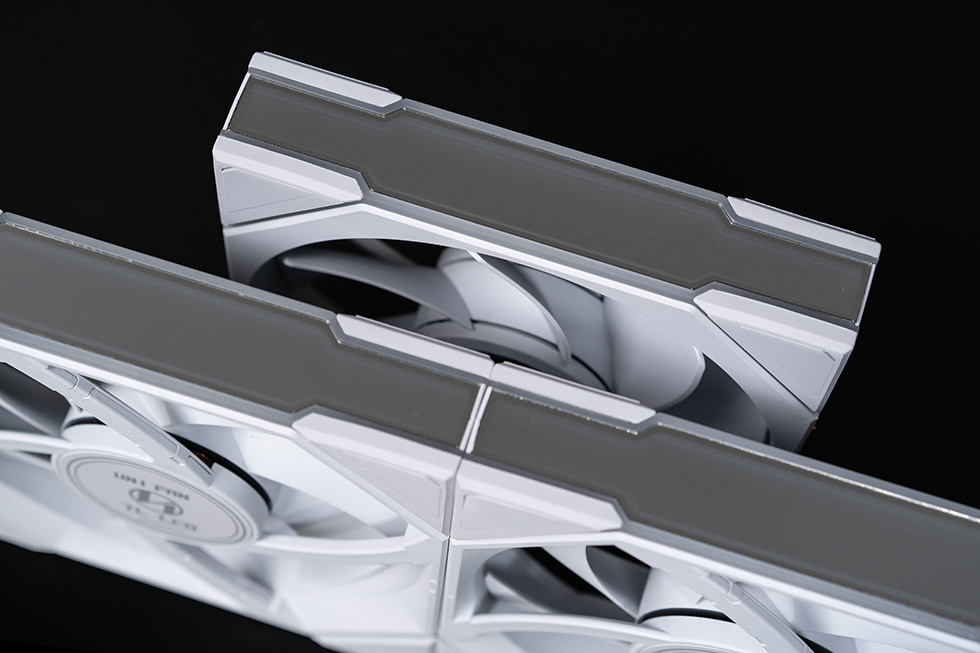

边框两侧各有一个大型无限镜,搭配有包覆在减震垫边缘的RGB灯条。以集群方式连接风扇时,灯光风格可呈现出连续流畅的效果。上方与底部的LED灯被分成两个独立的区域,可透过L-Connect完成个别的控制。每个风扇都配有26个LED灯,每个灯区上各有13个LED灯。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

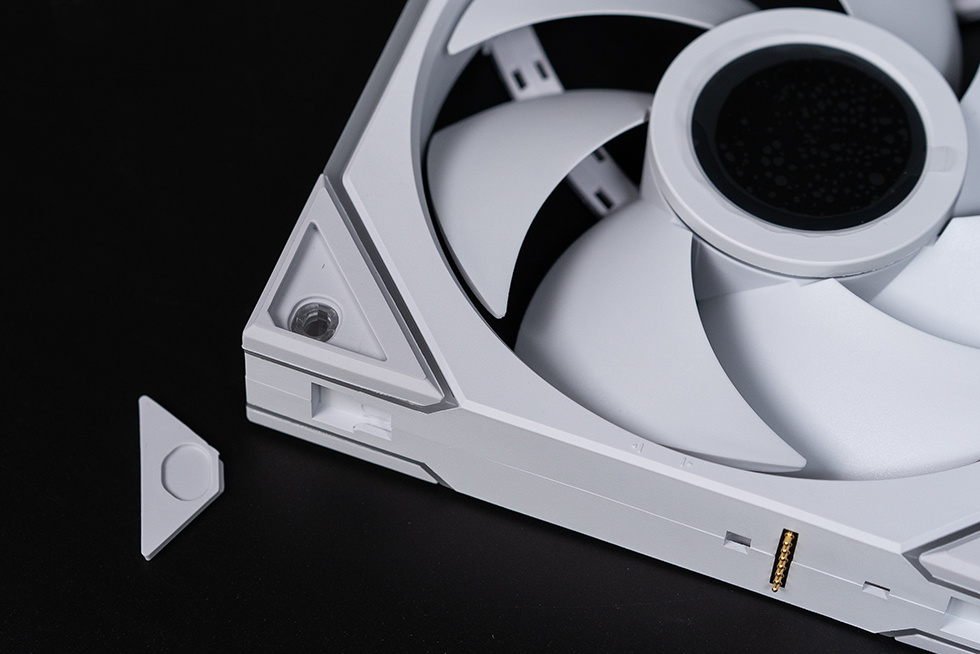

为了进一步提升整体的美观度,TL LCD风扇还在每个锁孔位置加了装饰盖片,让外观更为简洁美观,细节上做的十分到位。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

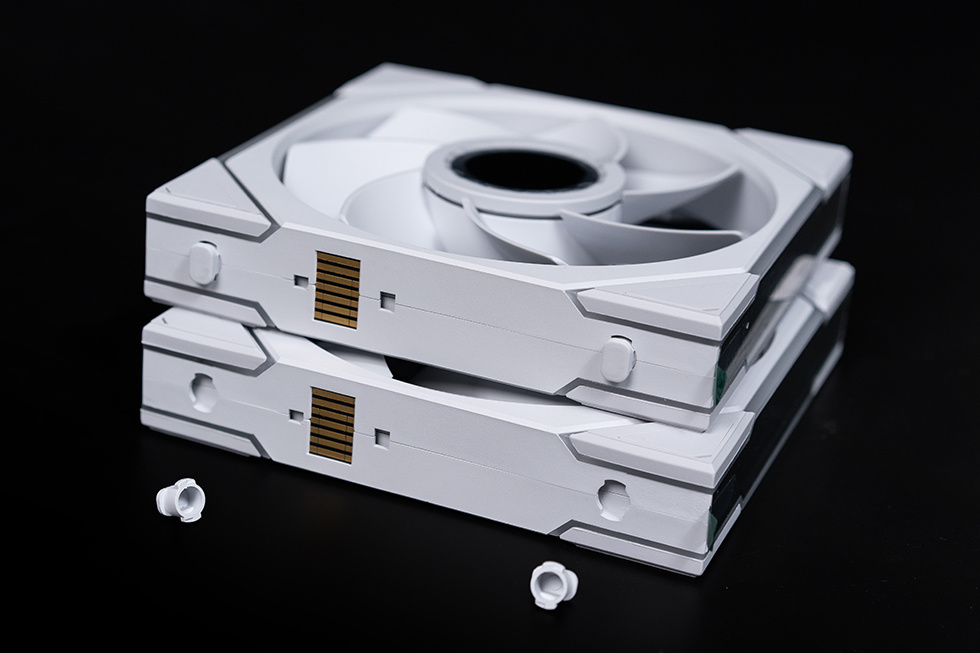

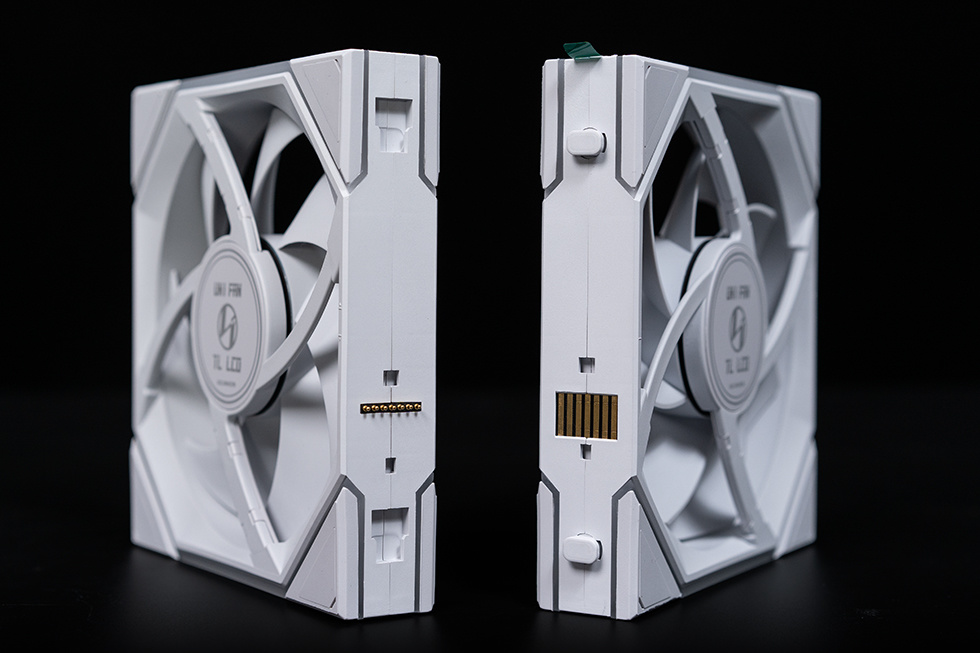

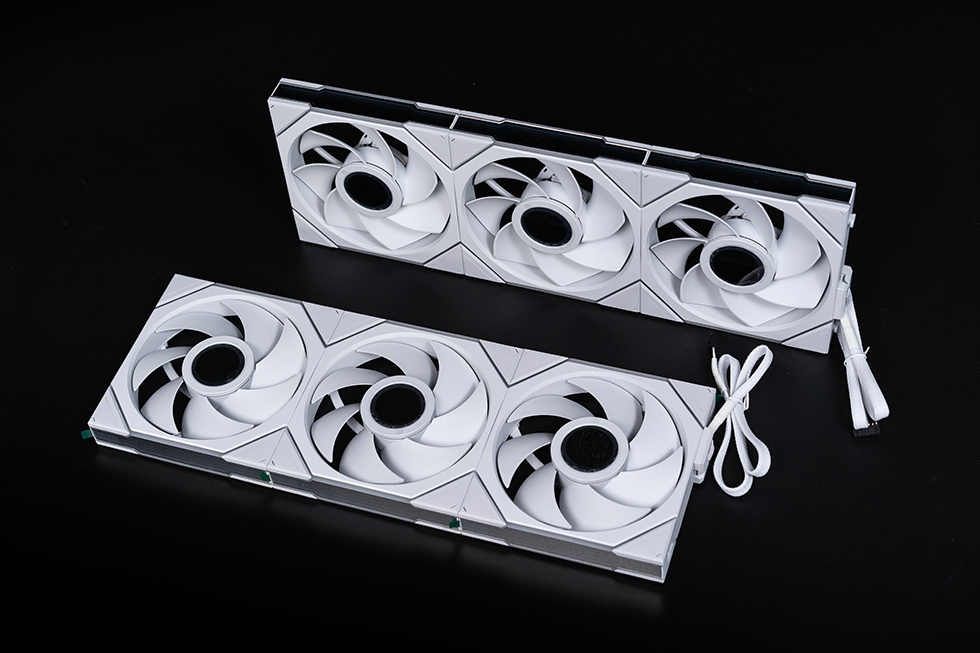

TL LCD风扇采用了与传统积木风扇相同的互锁机制。用户可以创建由单一线供电的风扇集群。在集群的末端,可以拆卸互锁扣以提高美观度。为了使线材管理更简单,集群线材可以轻松翻转并固定,以面向前方或向后方,始终保持风扇供电时的正确方向。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

TL LCD 控制器可以同时支持最多 6 个 LCD 风扇,每个端口最多可连接 3 个 UNI FAN TL LCD 风扇。在混合使用 UNI FAN TL 和 UNI FAN TL LCD 风扇时,最多可以同时连接 6 个 LCD 风扇和 10 个普通 TL 风扇。用户可以混合使用 TL 和 TL LCD 风扇,实现性能和美学定制的良好平衡。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

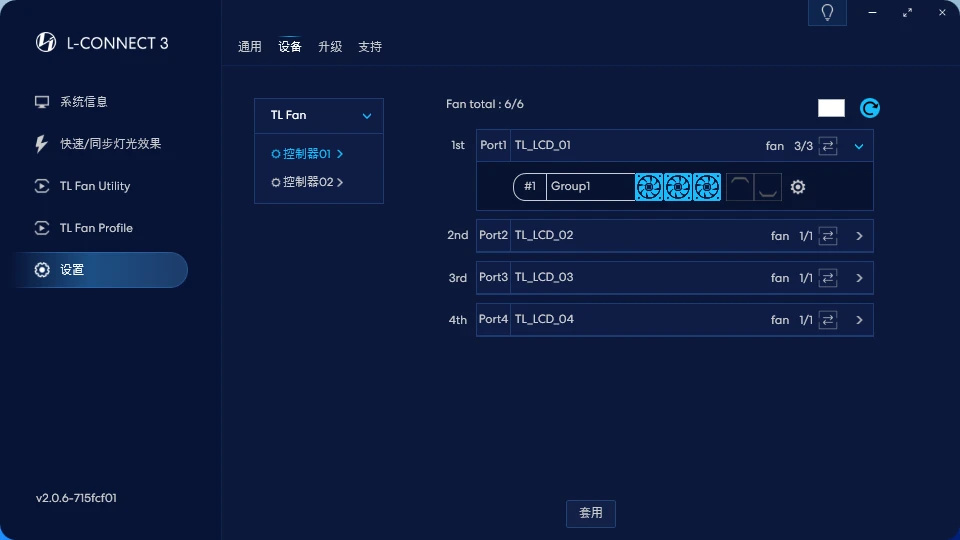

所有积木风扇都通过L-Connect3软件进行控制。可以快速查看组状态,包括风扇数量、风扇配置文件和应用的灯光效果。 如果使用扩展线,将显示多组。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

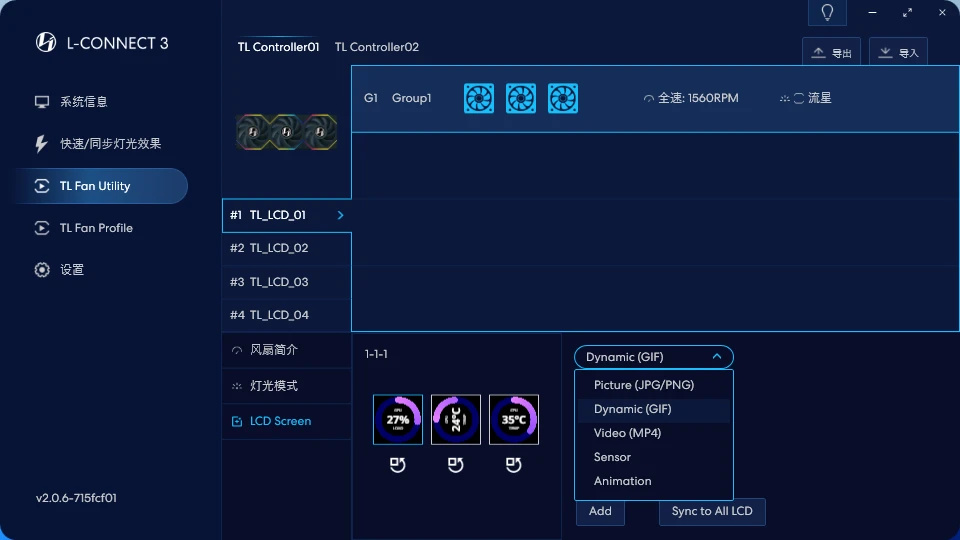

每个 LCD 显示屏都提供的 5个显示选项,分别可以选择图片、GIF动画、视频、传感器数值(可以监控 CPU/GPU 温度和负载,以及组风扇转速)和预置的联动动画,其中传感器显示还有2种风格可供选择并可对效果颜色和文本颜色进行自定义,风扇数量和方向还支持手动调整。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

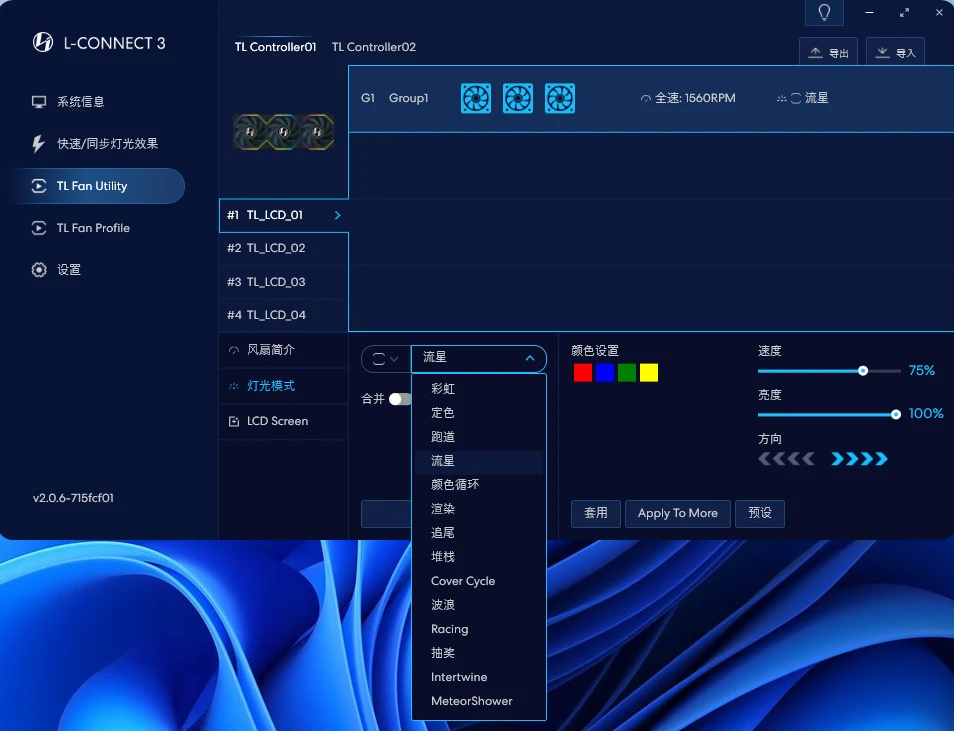

提供了多达21种的灯效可以独立应用于顶部或底部 LED 区域。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

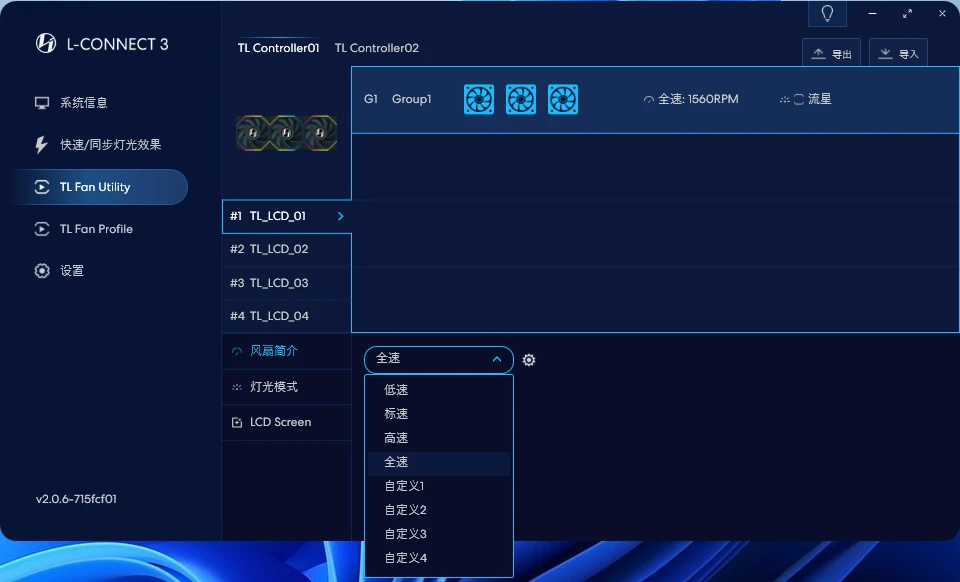

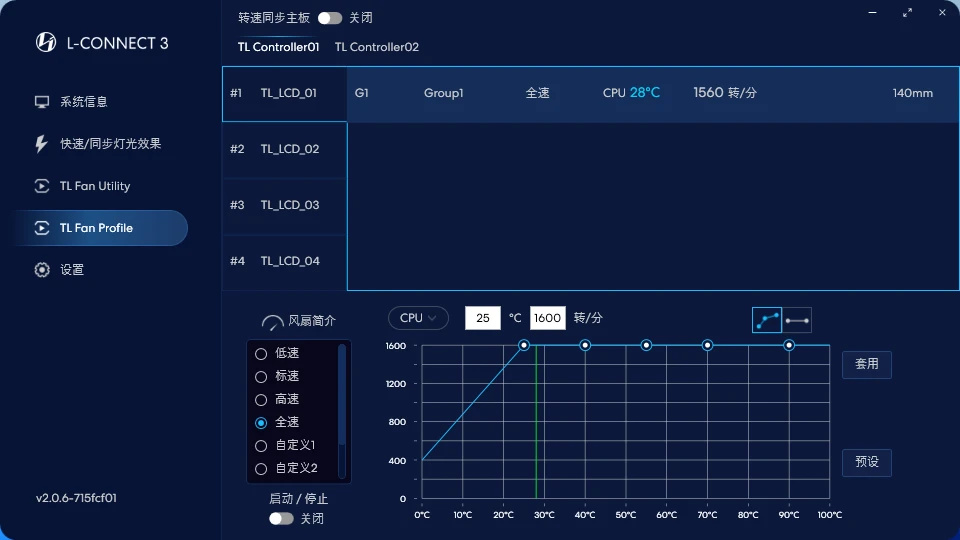

可以独立控制风扇转速,默认提供了安静,标准,高速,全速和4跟个自定义配置。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

由于内建IC,所以L-Connect3会自动识别每个风扇,让用户可以轻松进行管理。用户可以直观的方式来管理系统中的气流,达到全面的优化,同时也会自动识别每组当中的风扇大小与位置。还提供了风扇类型和控制器数量统计显示,并可按组进行自定义命名,支持整个组或单风扇的方向调整

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

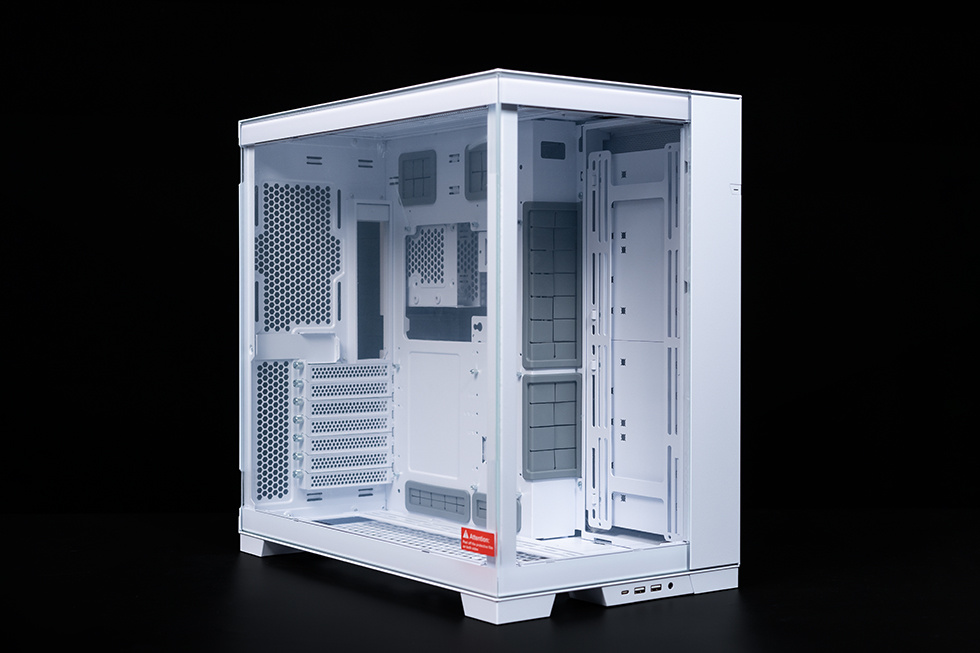

联力O11D EVO RGB可视为是当前机型O11D EVO的替代品,也是O11D系列的最新生力军。O11D EVO RGB的开发灵感来自于先前推出型号中众多强大且有效的功能,并透过高级质感RGB照明元素的增加,更添了一层额外的魅力。其中所纳入的许多功能都是来自于大众要求的启发,象是可拆卸式立柱,额外增加的RGB灯条,以及大幅提升的友善装机设计。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

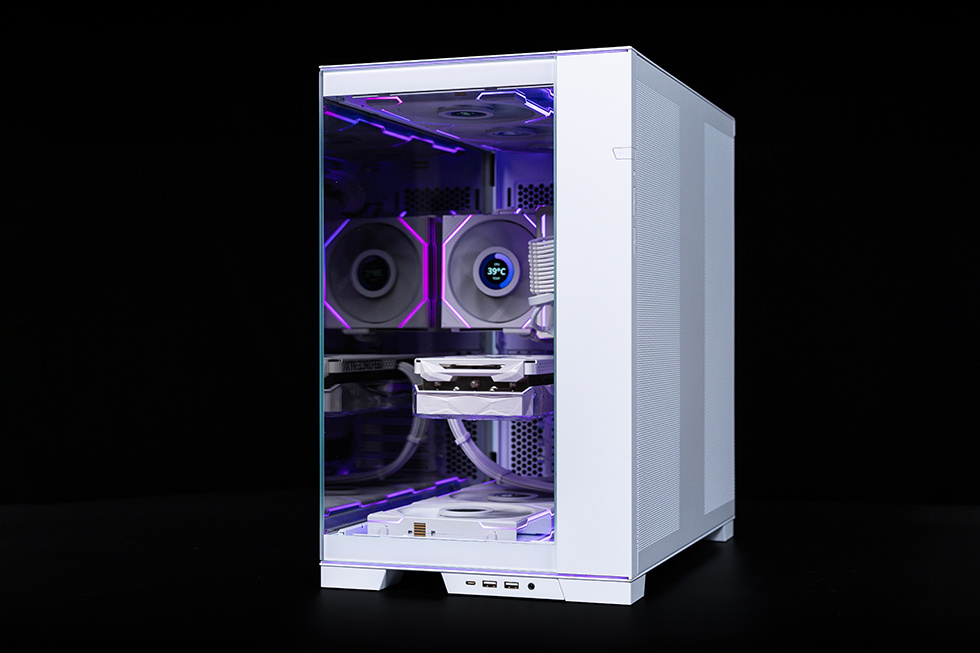

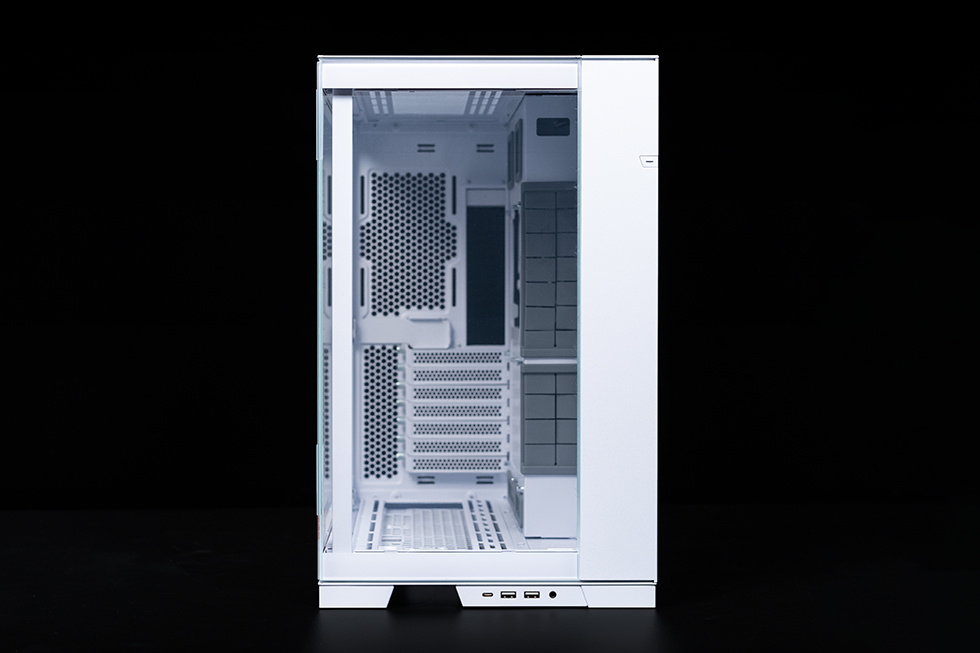

联力O11D EVO RGB的整机尺寸为478*290*471mm,机箱前面及左面均是玻璃面板的海景房设计,整体设计和尺寸和与联力EVO全视版十分的相似。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

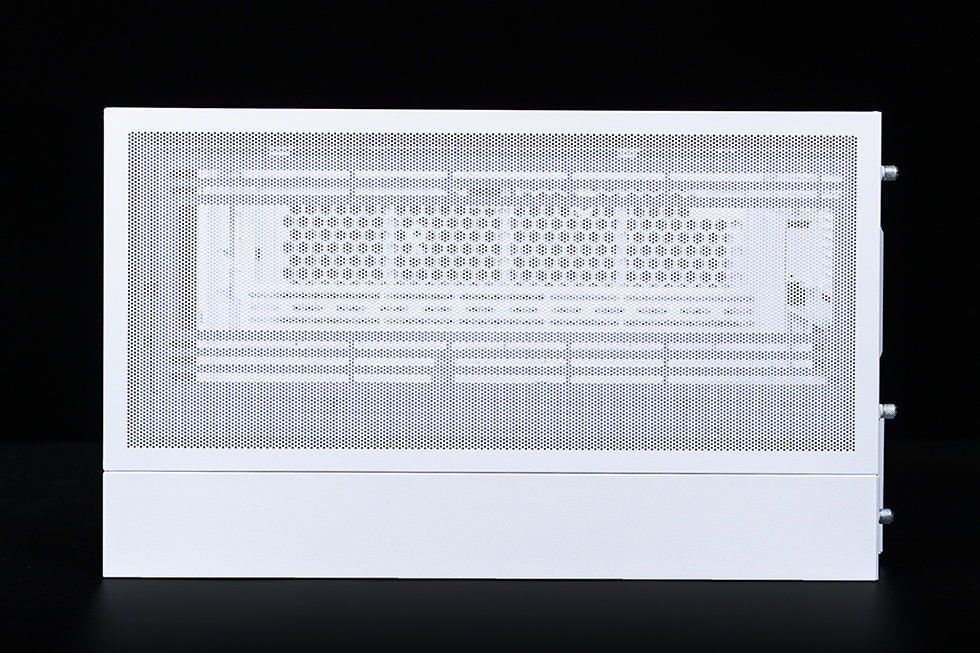

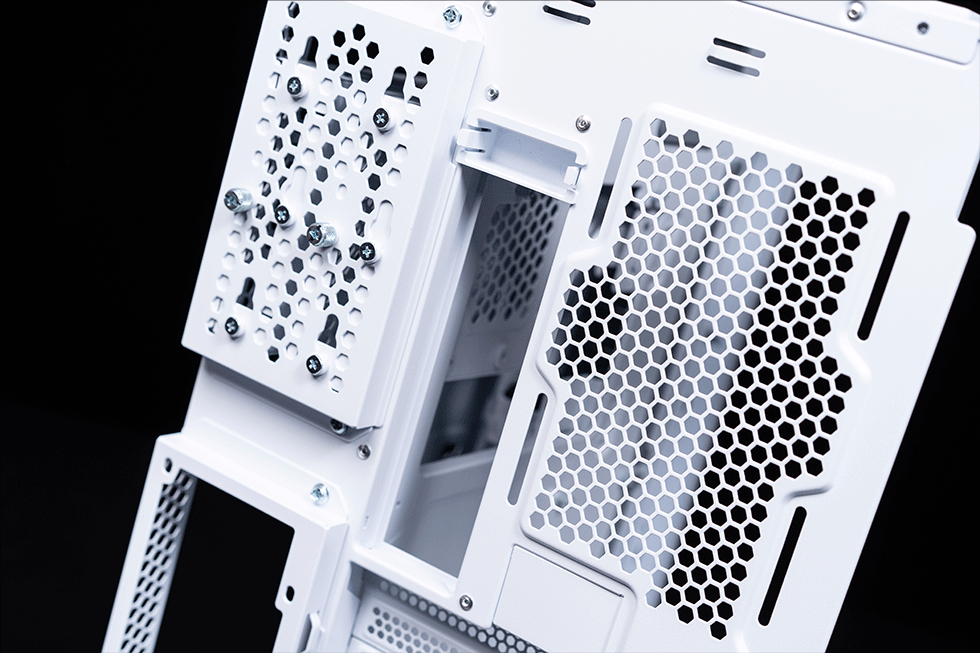

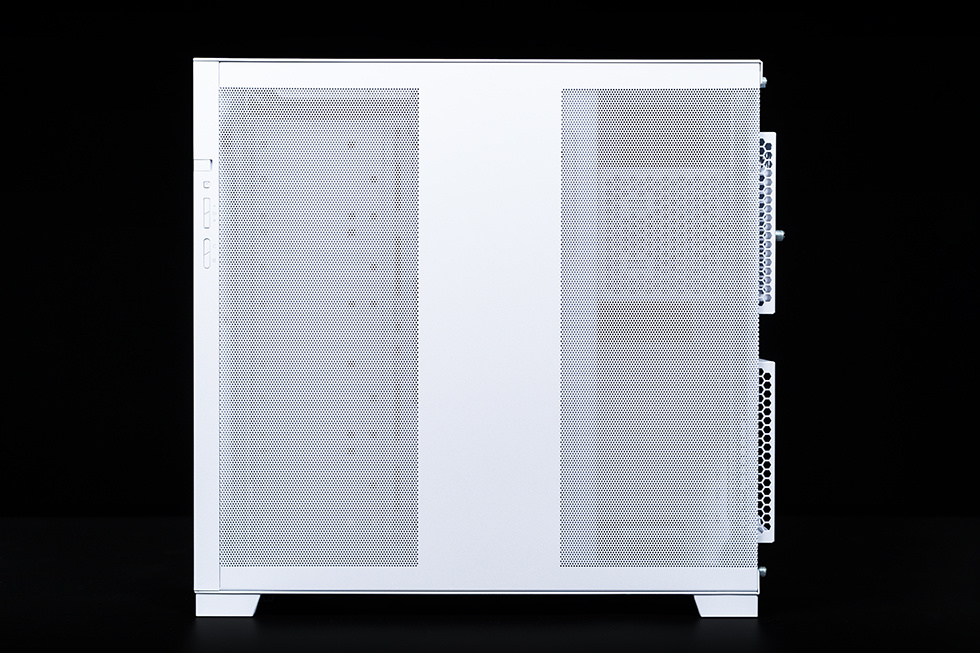

联力O11D EVO RGB右侧侧面板的在风扇冷排及电源及硬盘笼子对应位置都进行了大面积打孔,从而进一步的加强机箱通风性,提升散热性能。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

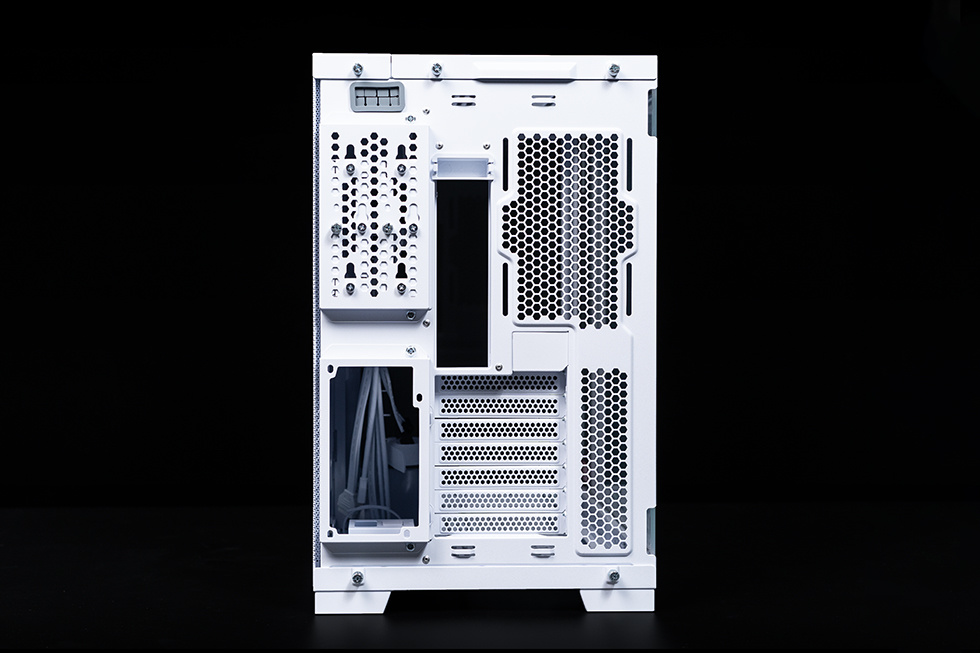

从背部看去可以明显的看到左右分仓的架构,左边位置为硬盘笼和电源安装位,右侧一个12cm风扇安装位和可上下调整位置的主板IO面板安装位,有7个PCIE槽位。支持正置和倒置两种安装模式,对于这些偏好将PC安装在左侧的用户来说是十分友好的,只要将后部的下方两颗手拧螺丝拧开,上方面板与机壳底部对调后即可实现正置和倒置两种安装模式的更换。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

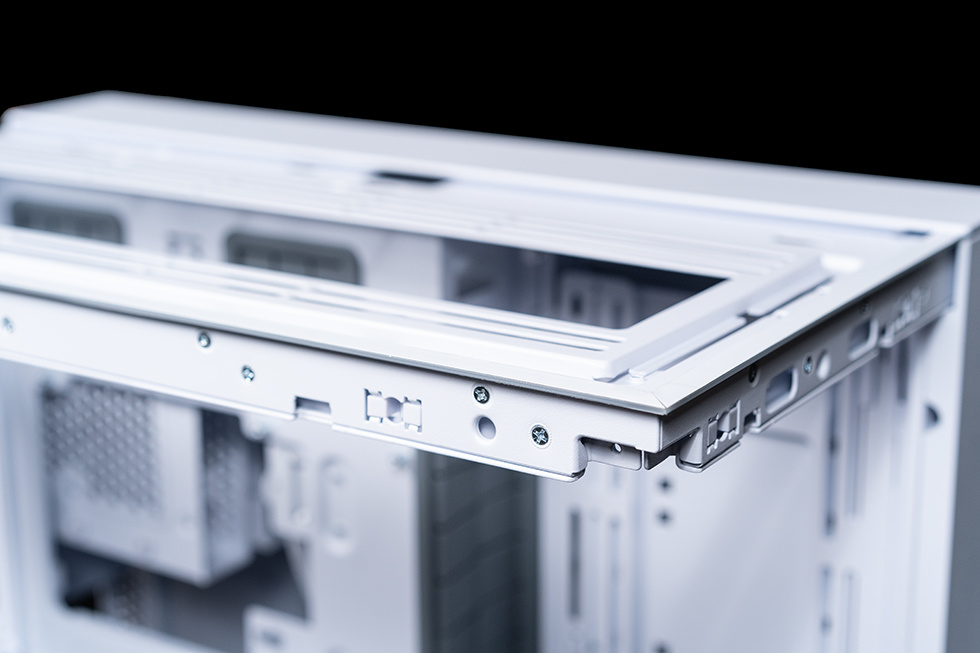

机箱顶部依旧是大面积开孔网板设计,卸除顶部面板后看到可拆卸的风扇冷排支架,最大支持420规格的冷排或3颗140mm的安装。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

针对O11D EVO的外观进行改造,在不影响机壳功能的前提下,于机壳上方与底部安装了两条L形的LED灯条。采用与STRIMER PLUS灯光扁平电缆相同的技术,让灯光能沿着机壳正面与左侧边缘均匀柔和的散射。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

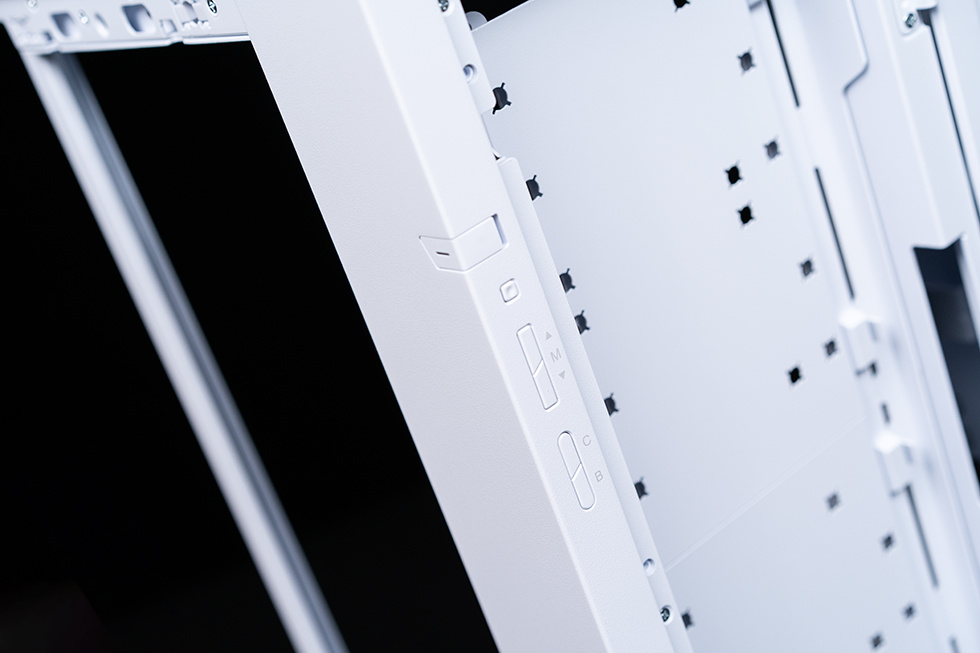

在机箱前面右侧的立柱上是机箱的开关机和重启键,在其下则是机箱默认的灯光控制按钮,透过2个模式按钮(上、下)、颜色按钮与颜色亮度按钮,您可全面掌控您的RGB灯条。前置控制器可提供14种灯光模式,并有5种不同的亮度水平。用户也有替代方案可以选择,只要将机壳的正面板与主板上的5V ARGB排针相连,就能让LED灯条与第三方的软件进行同步。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

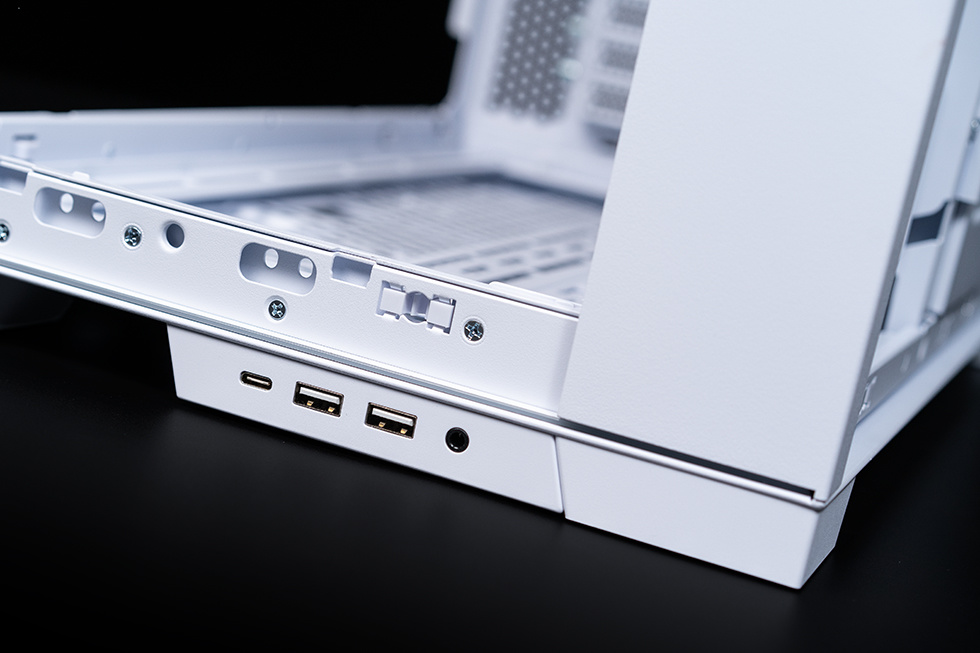

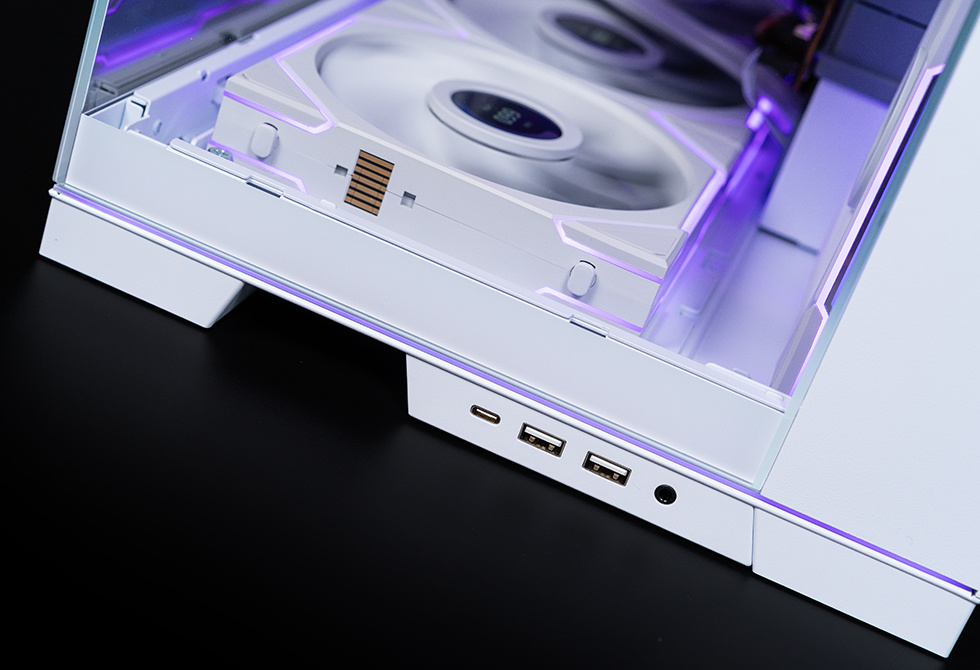

联力O11D EVO RGB提供了2个USB 3.0,1个USB 3.2 Type-C和1个3.5mm音频接口。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

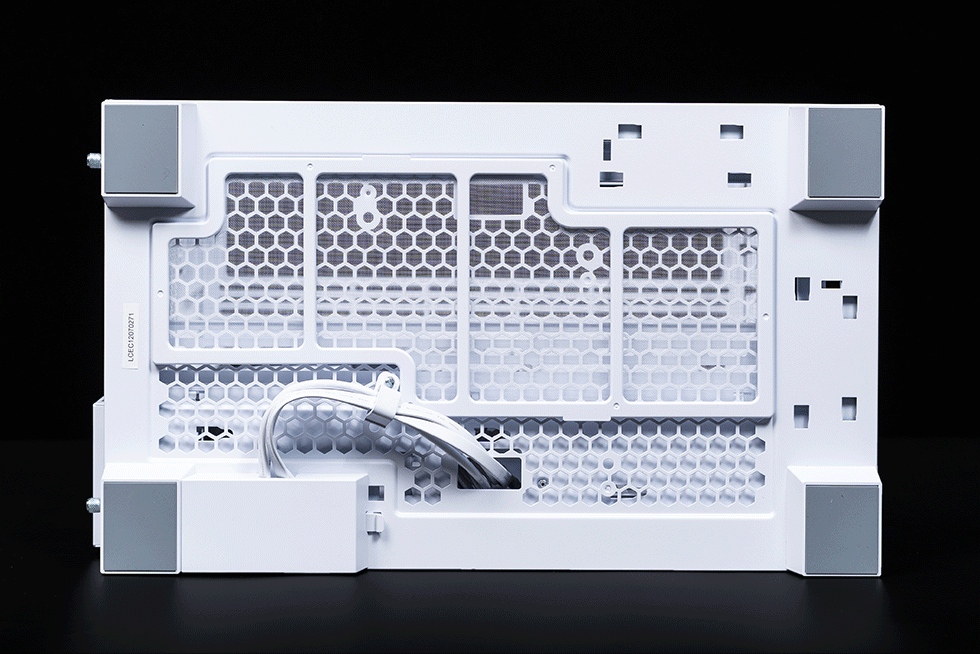

机箱底部带有防尘网,采用磁吸设计,针对左右前三个方位分别提供三套IO面板的安装孔位,以方便用户根据需求调整IO面板的位置。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

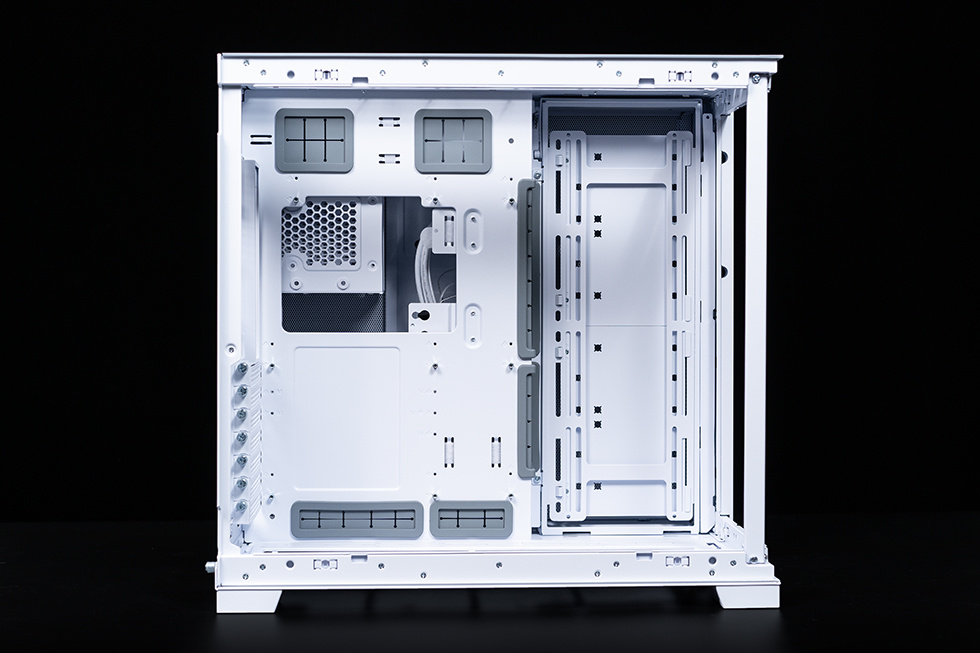

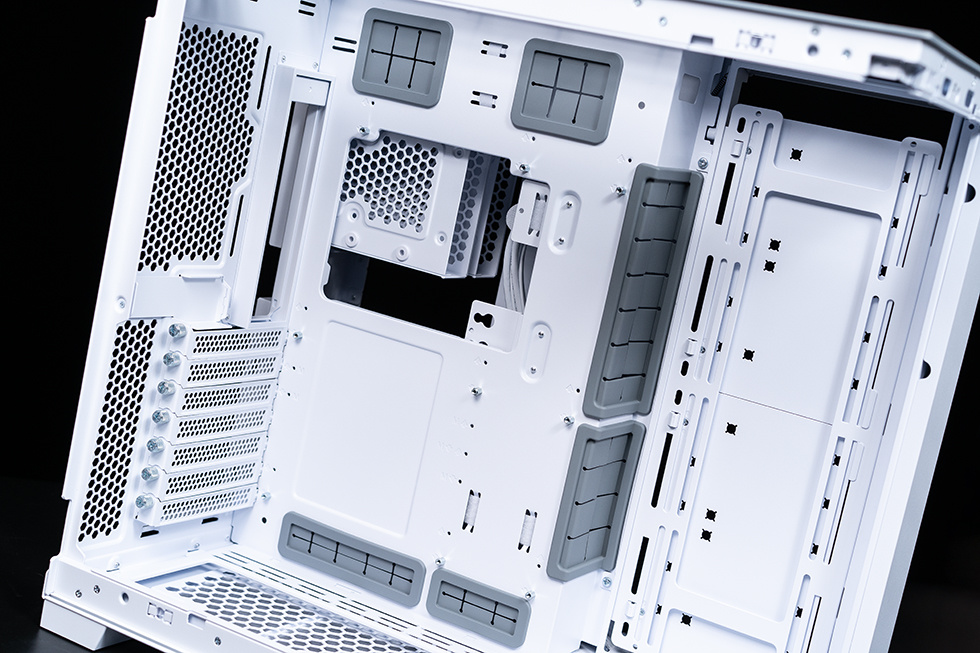

联力O11D EVO RGB支持安装ATX/Micro-ATX/Mini-ITX以及长宽小于280mm的E-ATX规格主板,在左边主板安装区域的上下及右侧布置了6个出线孔,以方便用户装机时走线。右侧则为冷排及风扇安装位,最大支持420规格的冷排或3颗140mm的安装。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

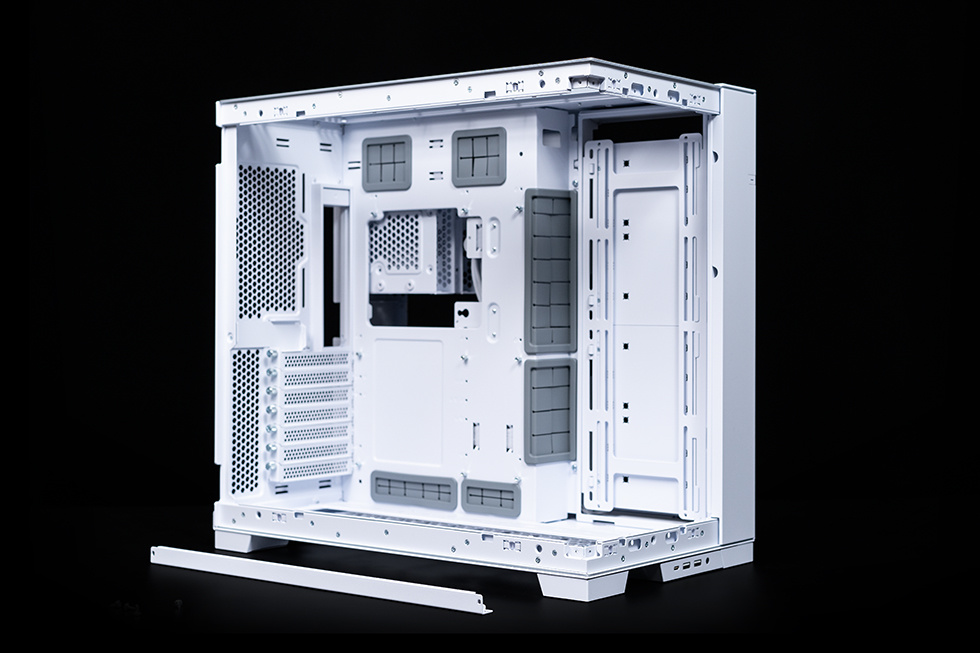

采用可拆卸式支撑立柱设计,轻松变成全视版海景房,让您可以轻松查看系统硬件状态,完全没有任何障碍。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

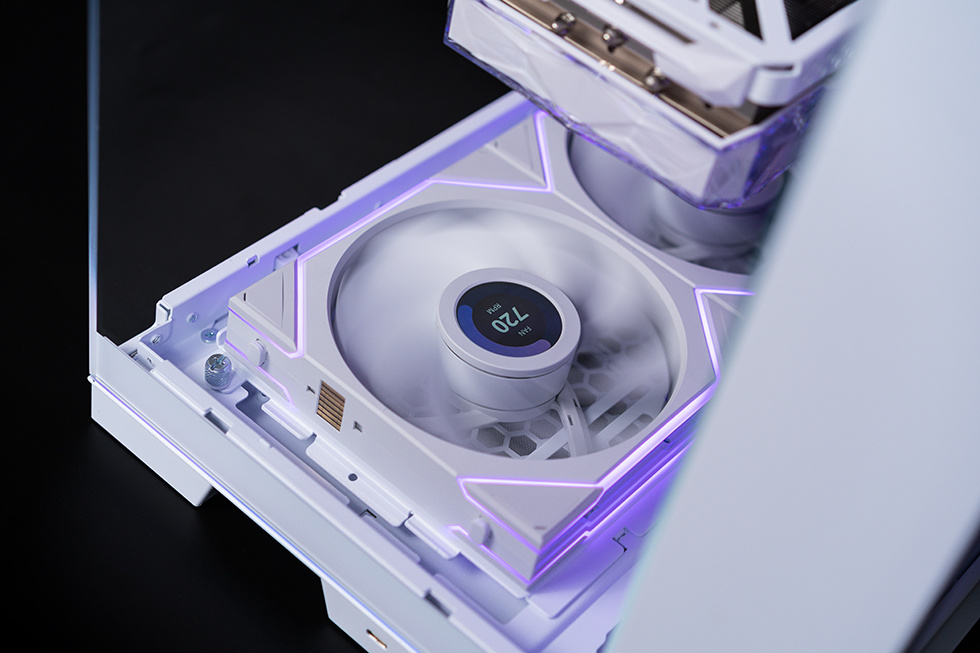

橡胶线圈的侧边与主板支架的安装点进行过适当改造,不论在低位模式或高位模式,都能妥善安装主板。在低位模式(默认)中,上方留有更多空间可用来安装较厚的散热器/风扇组合,而在高位模式中,则是在底部腾出更多空间用于安装相同配件。在I/O防护板开口处,有一个免工具塑料盖板,在任一种模式中都可用于填满间隙。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

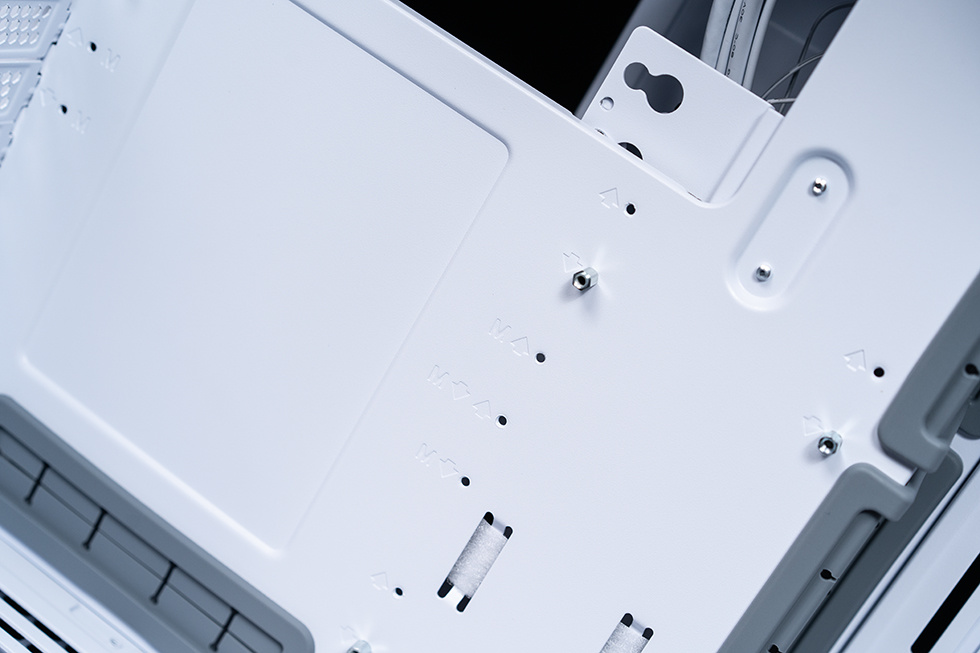

为适应两种安装模式,联力O11D EVO RGB提供了两套主板安装孔位,通过调整铜柱位置以实现主板上置或下置两种安装模式,并在主板IO位置设置了可拆卸的塑料卡扣,用户可根据自身装机情况对该卡扣进行上下位置调节。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

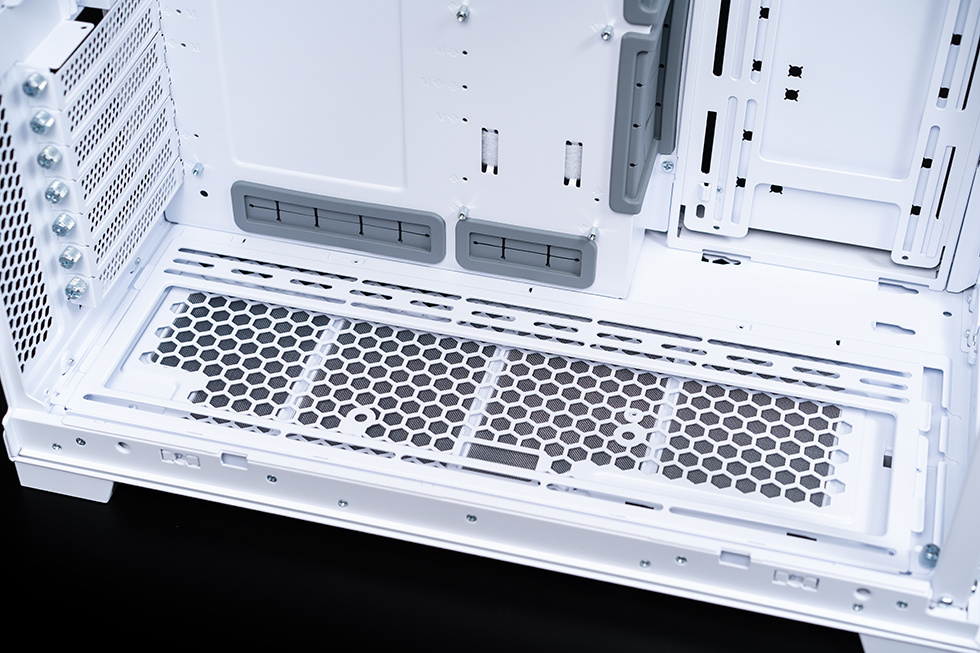

机箱的底部同样有可拆卸的风扇冷排支架,最大支持420规格的冷排或3颗140mm的安装。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

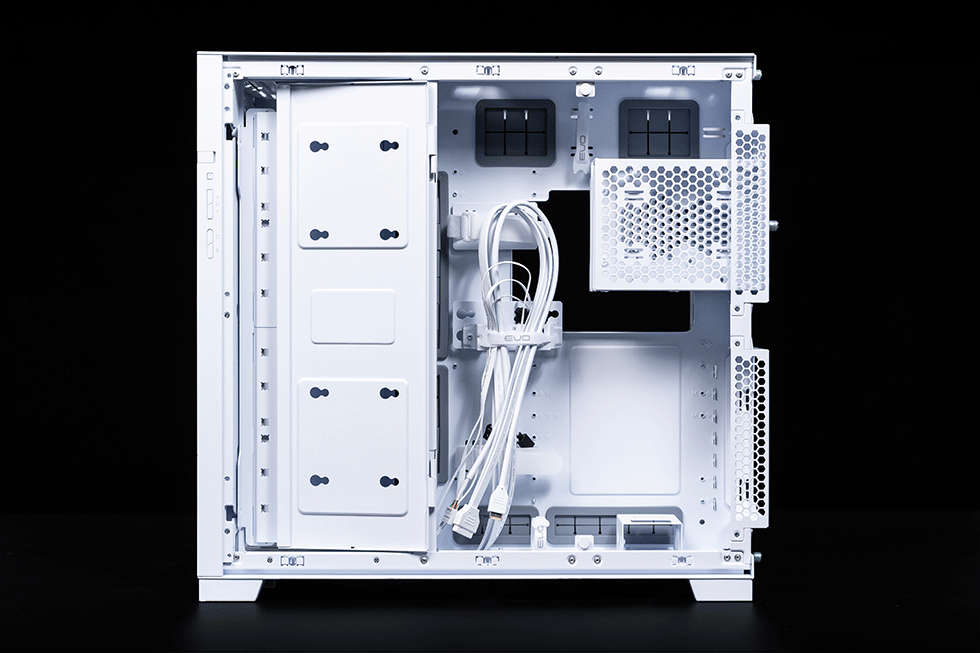

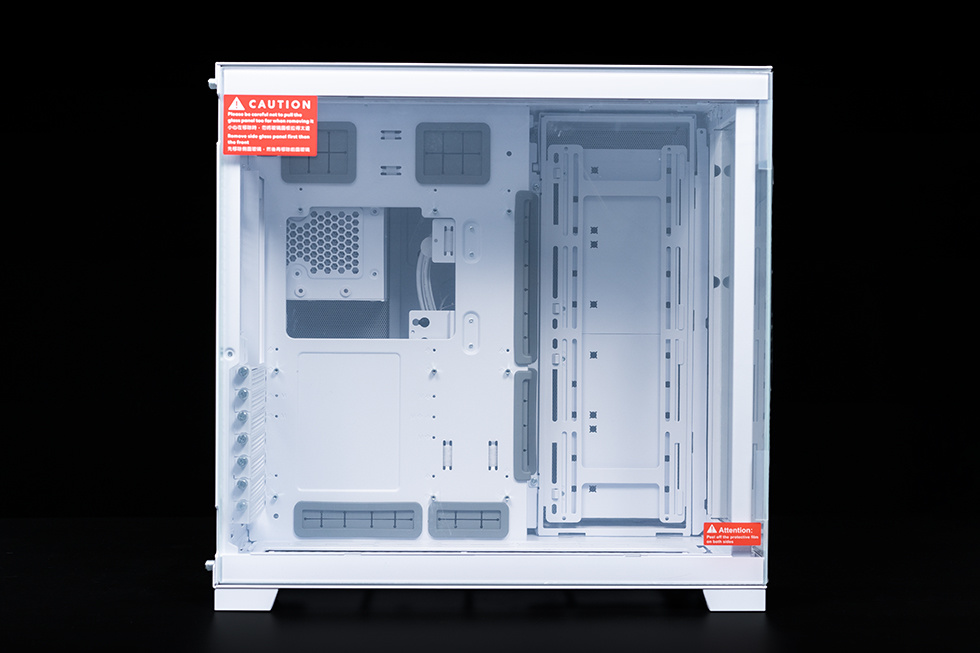

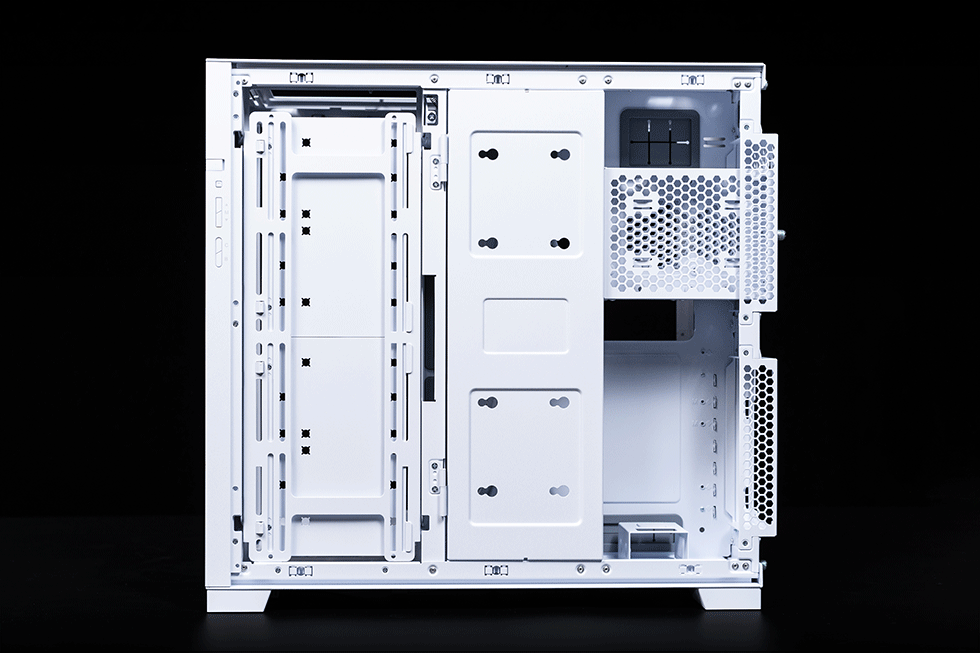

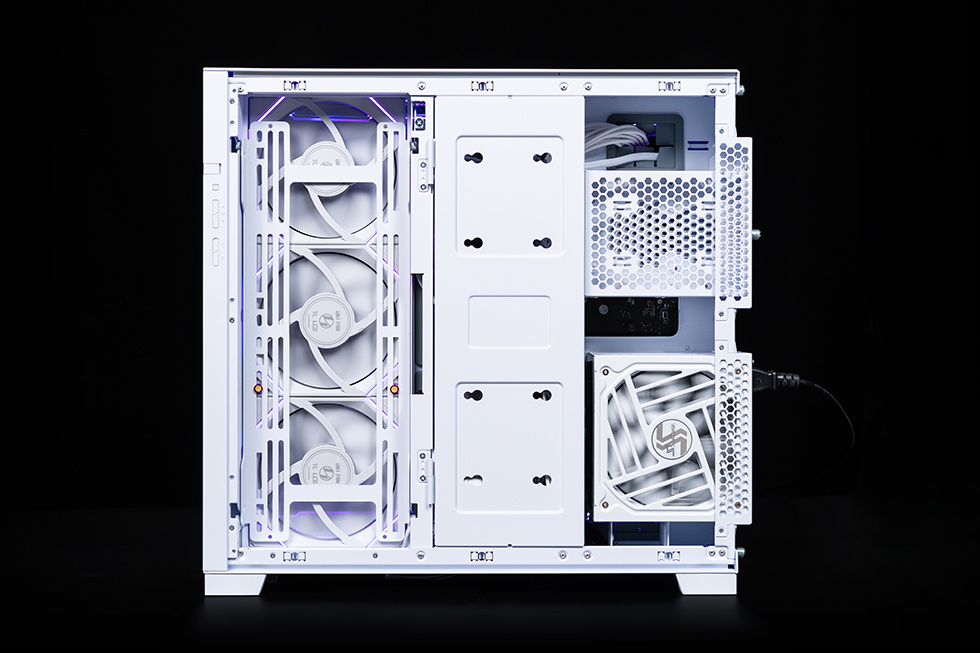

打开另一侧的面板可以看到背仓的空间,左侧为冷排安装位,支架支持正向、反向两种安装方式。中央位置则是空间充裕的理线仓,理线仓内除了有多条黏扣带以及可以绑束线带的架桥外,还随附有3个双层整线扣,可以沿着过线圈,安装在任何地方。理线扣采用C型设计,以类似SSD安装的机制,电线夹的凹面部分可以固定来自PSU与正面IO的大型电缆,而电线夹上面的黏扣带则是风扇缆线管理的理想位置。所有线材都可以隐藏在合页转轴上的缆线管理支架背面。缆线管理支架也可承载3个2.5吋的SSD,也可以安装控制器或是ARGB集线器。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

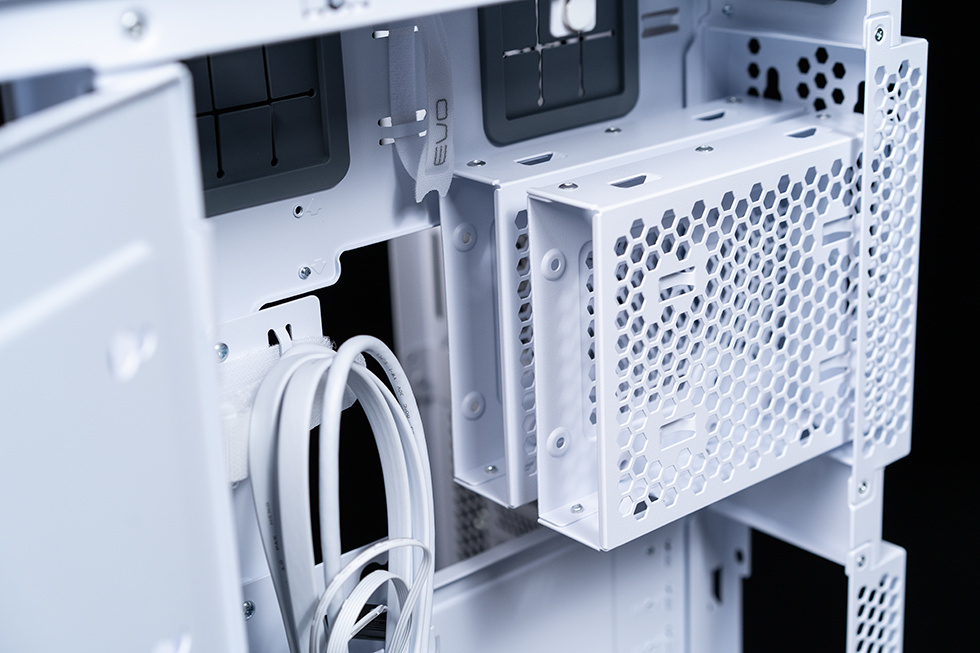

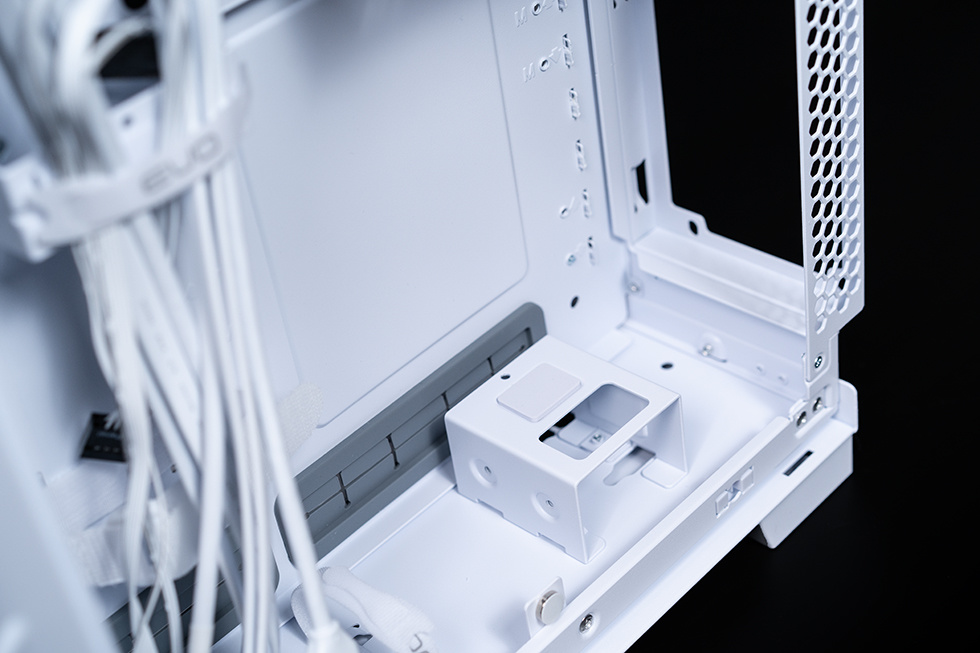

两个独立的存储硬盘笼,每个硬盘笼都可以支持1个3.5 ”HDD或1个2.5 ”SSD的安装。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

电源安装托架以及硬盘安装托架会突出于机箱背面。从而腾出更多的空间用于梳理电源线线缆。电源位与存储硬盘安装支架也是可以进行互换的。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

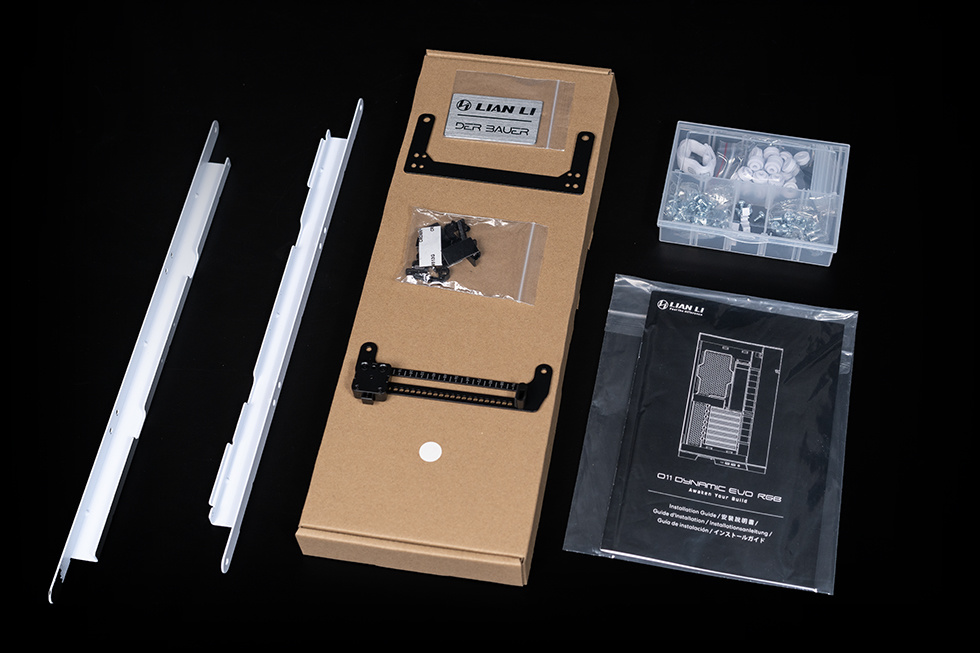

附件里包含了2个根备用支架,一个显卡支架安装套件、一个螺丝套装盒、一个金属铭牌贴和一本说明书。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

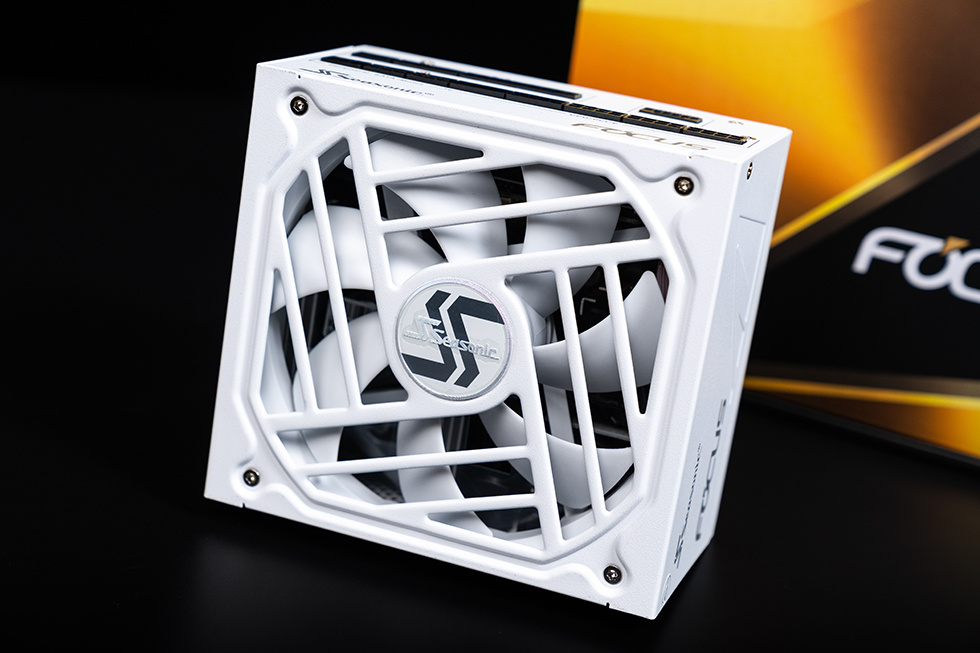

FOCUS GX-1000 (ATX3.0) 电源白色版本,14cm的标准ATX尺寸,短小的身材使其具有更好的兼容性。正面出风口的采用一体压纹设计,内置的风扇规格由原来的12cm升级到了13.5cm,采用FDB液压动态轴承,对应出风口面积也较之前2017版有所增加。内部采用全日系耐高温105°C电解电容与固态电容,与标准电容相比,使用寿命延长2倍ESR 降低 35%,具有更低的发热量和更高的转换效率。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

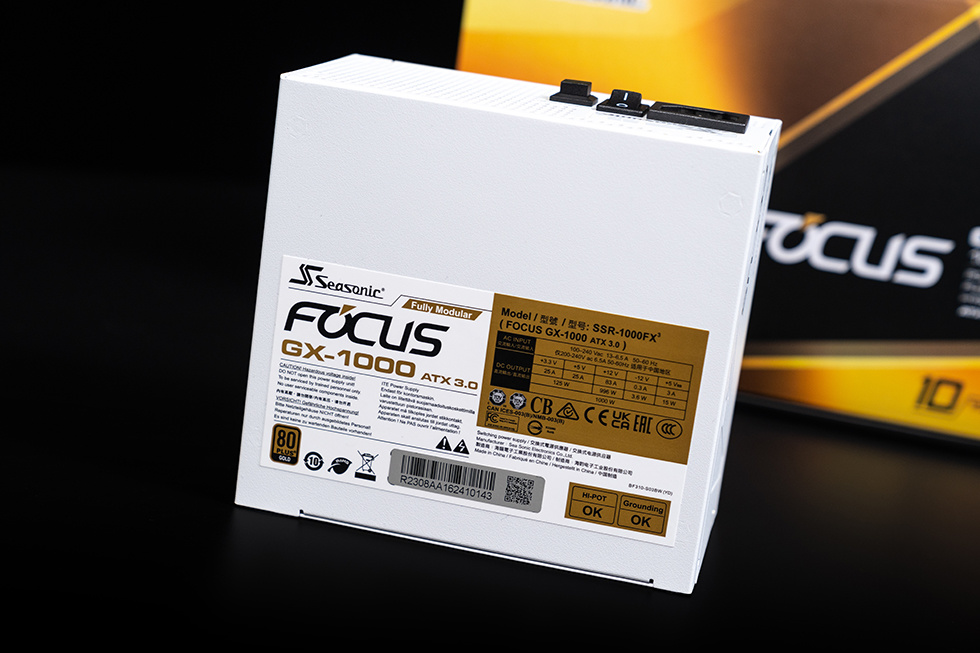

FOCUS GX-1000 (ATX3.0) 电源白色版本采用主动式PFC+全桥LLC谐振+同步整流+DC2DC结构。从背后的铭牌可以看到输出规格方面,单路+12V输出设计,+12V额定电流为83A,相当于996W功率;+5V与+3.3V输出电流均为25A,联合输出功率为125W。MTLR 精确输出0.5%电压稳定度。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

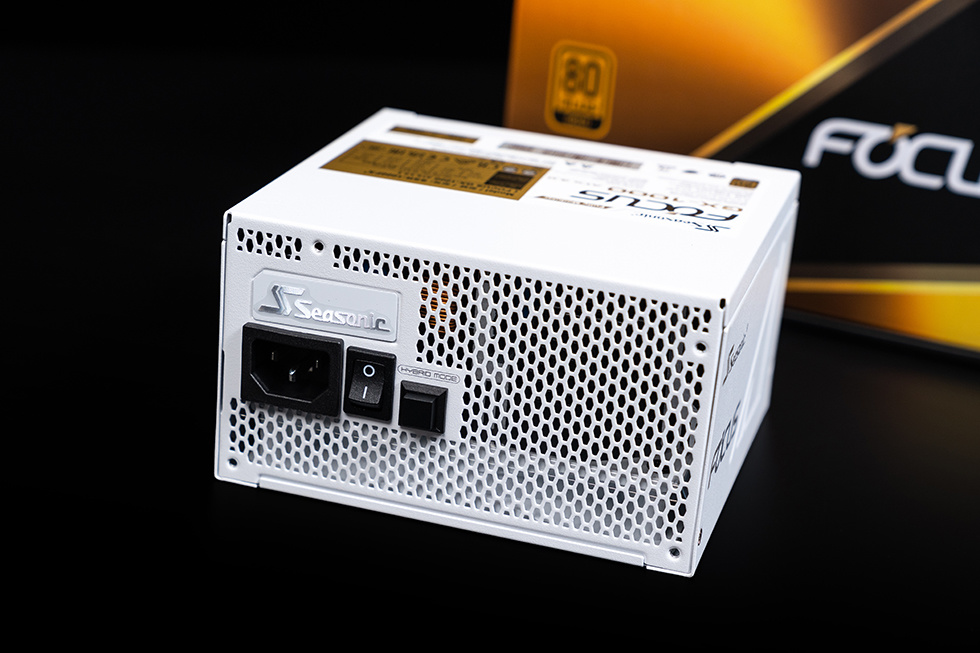

FOCUS GX-1000 (ATX3.0) 电源尾部大面积散热设计,除了电源插孔外配备了独立的电源IO开关和0噪音只能温控开关。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

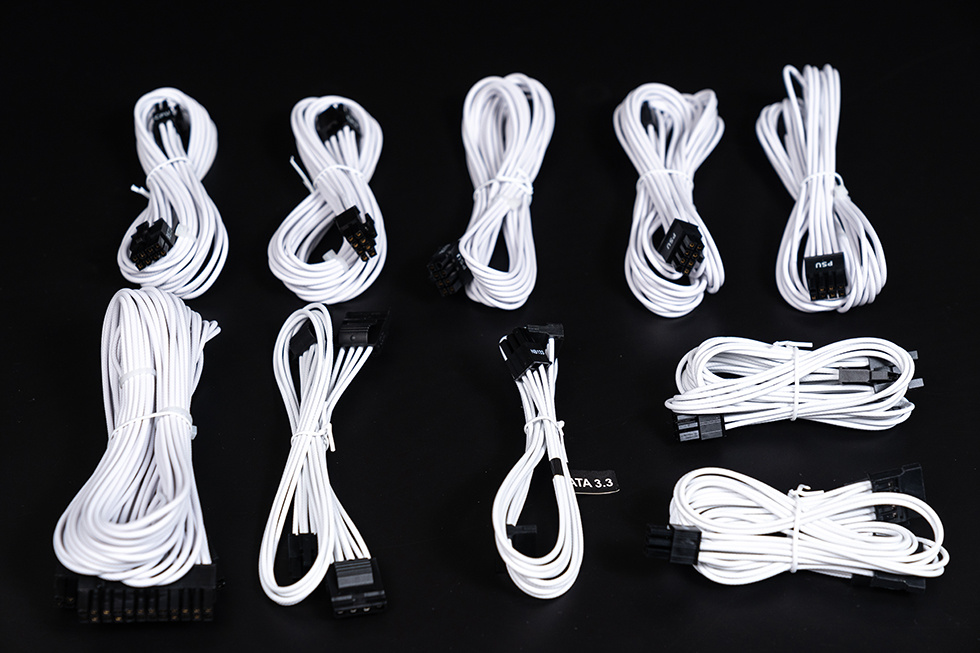

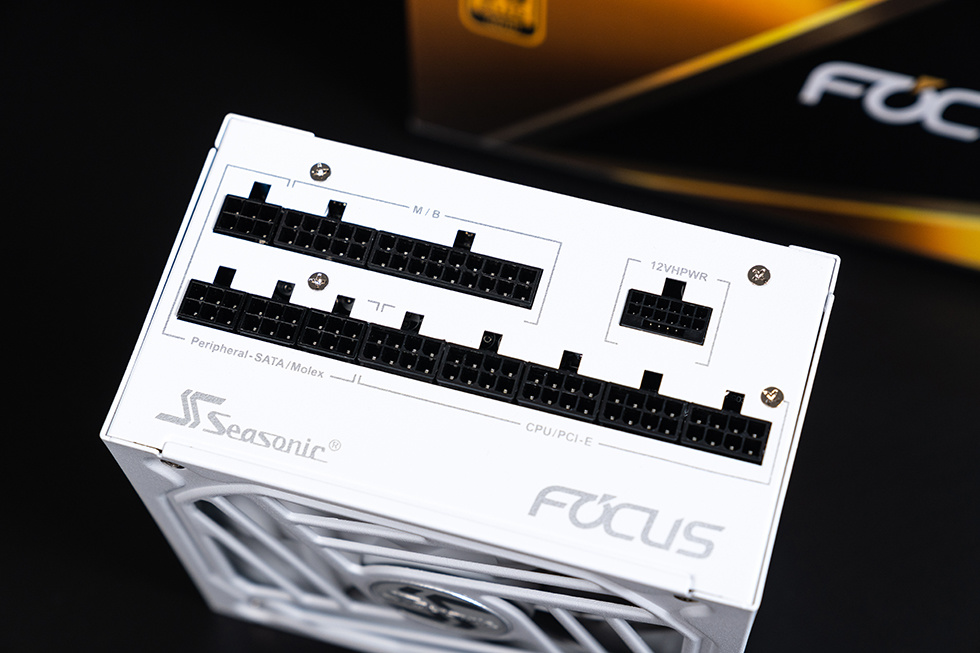

FOCUS GX-1000 (ATX3.0) 电源采用全模组设计,提供1个24pin主板接口,5个CPU/显卡8Pin接口,5个SATA/IDE接口,1个原生pcle 5.0 12VHPWR 16Pin接口。原生12VHPWR接口支持最高600W输出功率,OPP方面则按照ATX 3.0标准100us内提供200%额定功率输出,而海韵ATX3.0远高于INTEL AXT3.0标准,最高可达235%的峰值功率,轻松应对RTX4090级别的高端硬件供电需求。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

FOCUS GX-1000 (ATX3.0) 电源的模组线采用表面采用压纹工艺,细致如编织质感,比普通模组线更软,易干弯折方便走线,装机更美观用料方面。其中原生pcle 5.0 12VHPWR 16-pin接口 模组线使用16AWG高规格线径,9.2A耐高电流合金铜端子,温升低、导电强,输出更稳。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

性能测试

操作系统:Windows 11 专业版

显示分辨率及刷新:3840×2160,60Hz

环境温度:18 ℃(±1℃)

测试软件:CPU-Z、AIDA64 Extreme、FurMark、Cinebench 2024、3Dmark、CrystalDiskmark

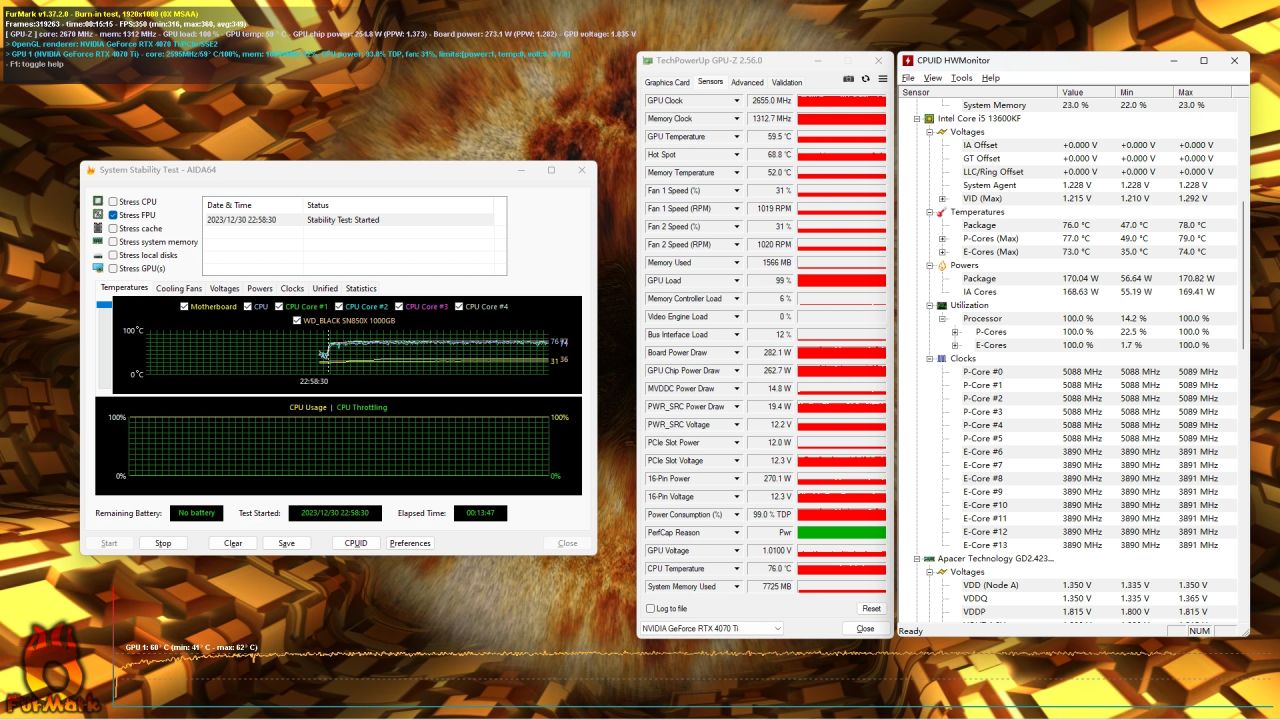

首先看一下双烤的温度,CPU功耗170W,温度78℃,显卡功耗2828W,温度59.5℃。

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

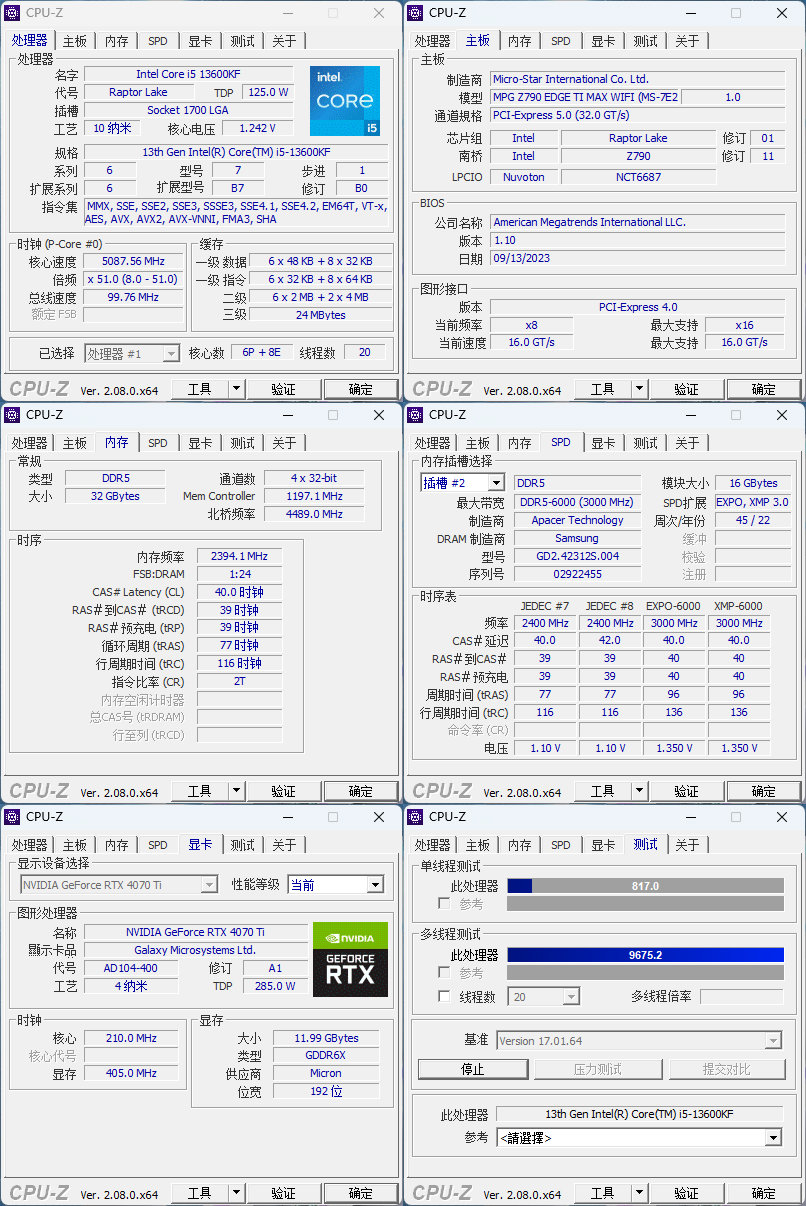

CPU-Z基本信息及BENCH成绩

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

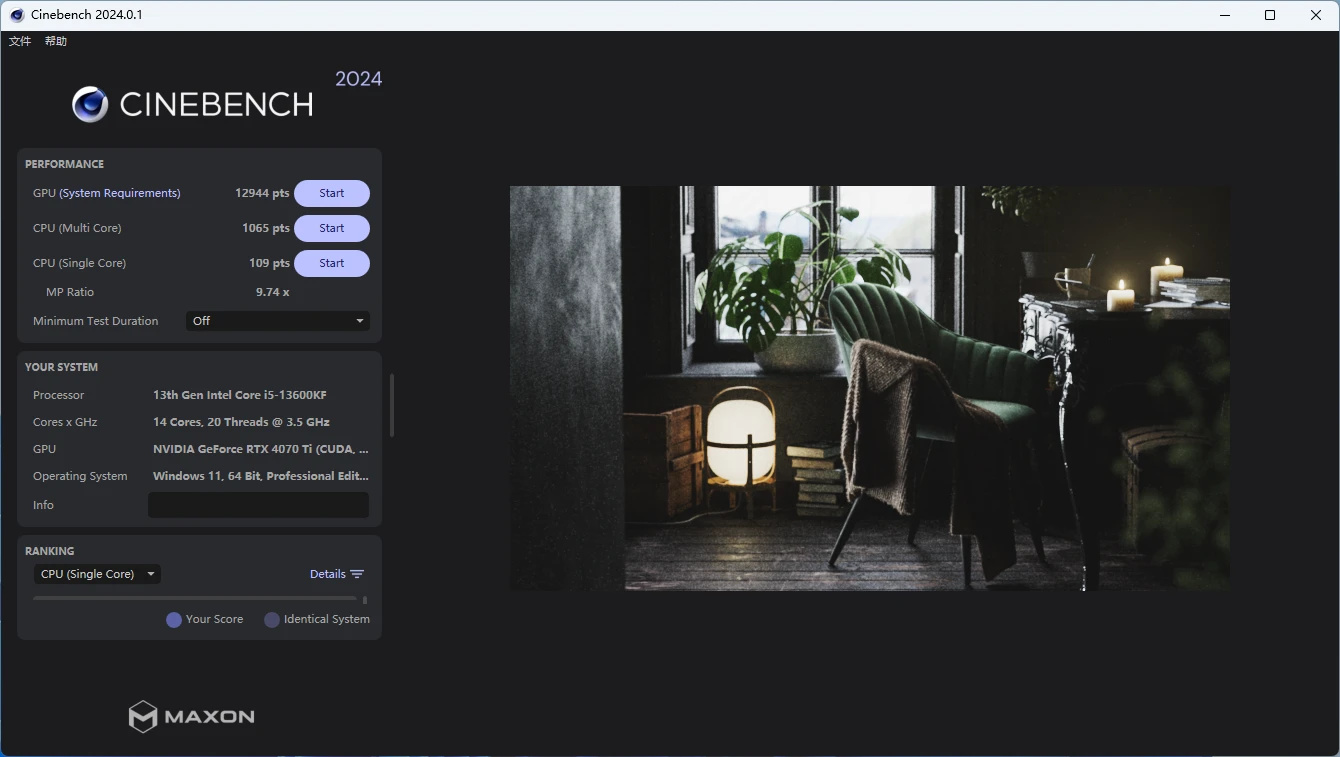

CINEBENCH 2024 测试成绩

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

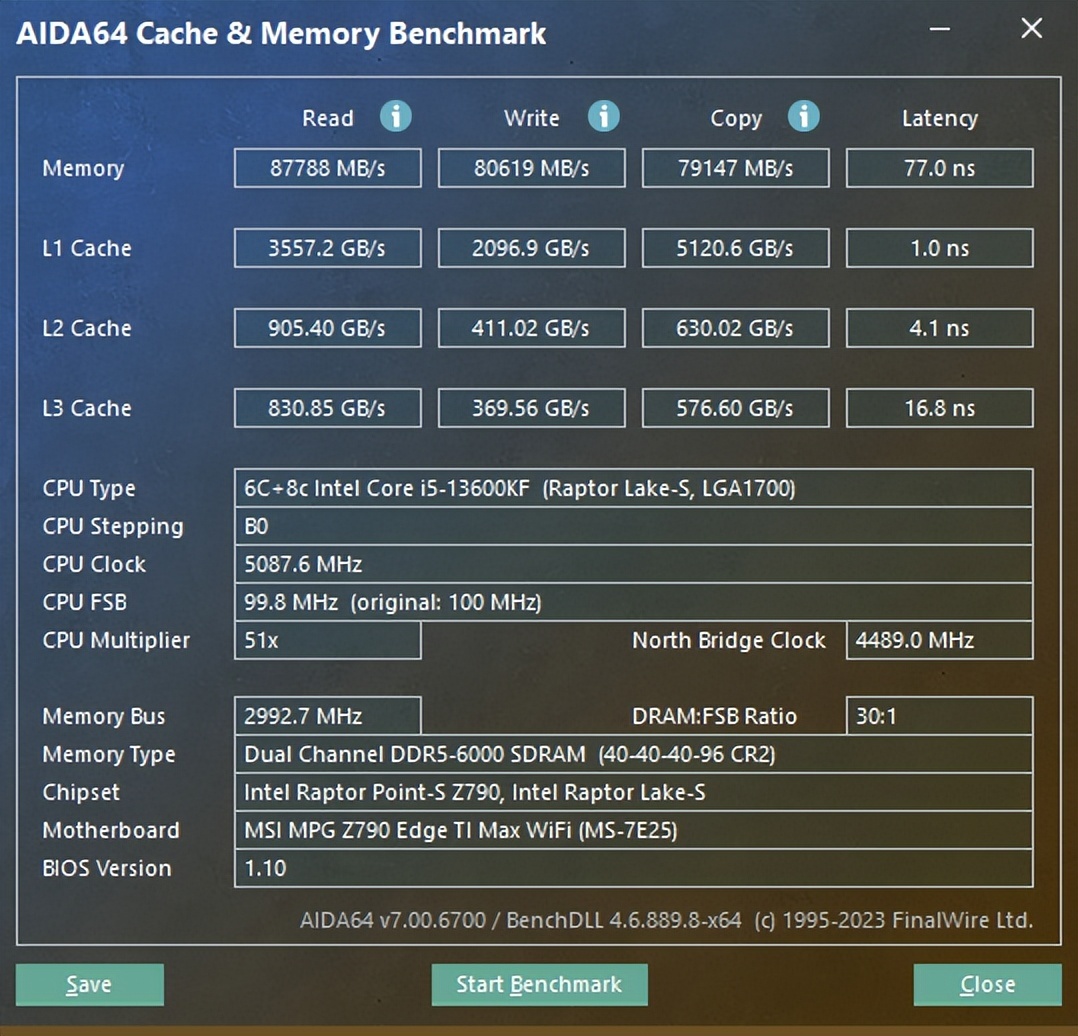

AIDA64 Cache & Memory Benchmark成绩

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

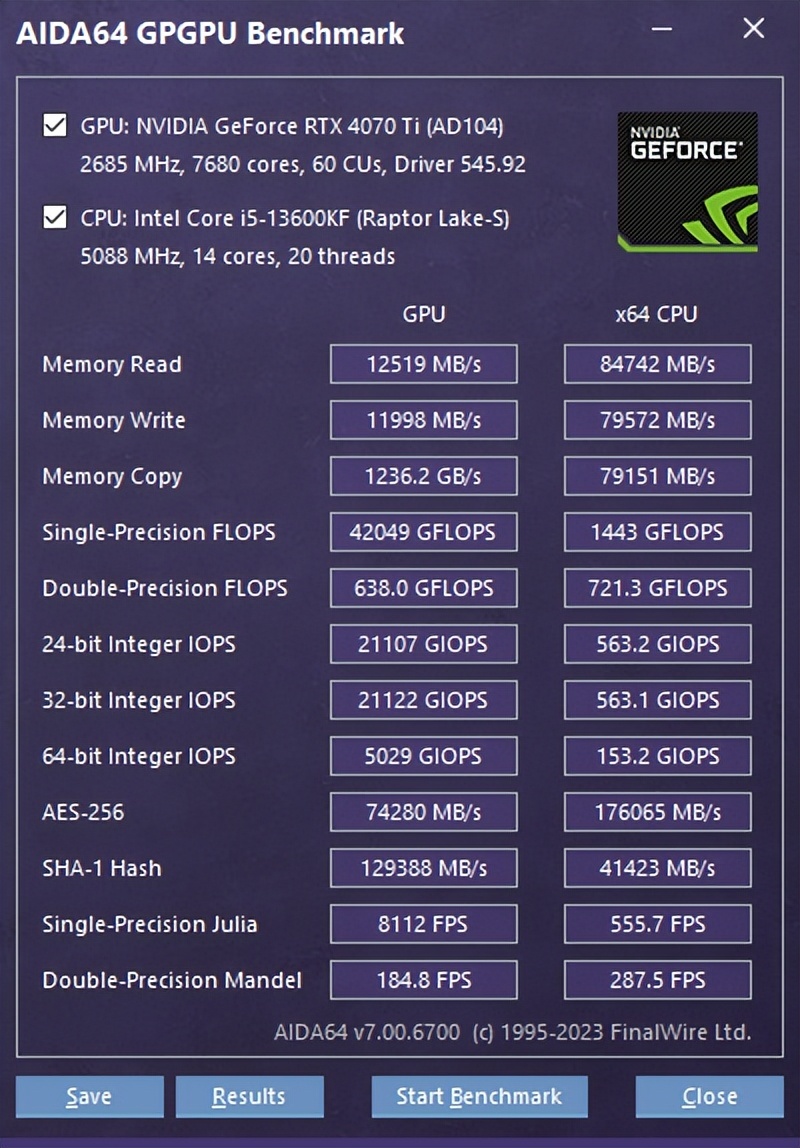

AIDA64 GPGPU Benchmark成绩

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

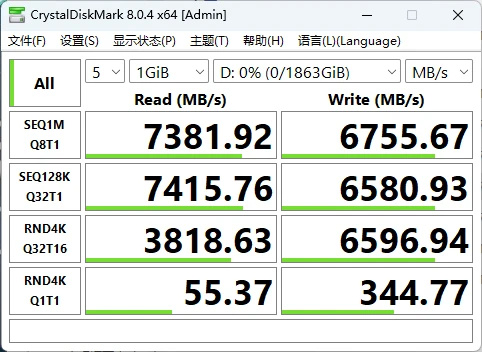

SSD测试成绩

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

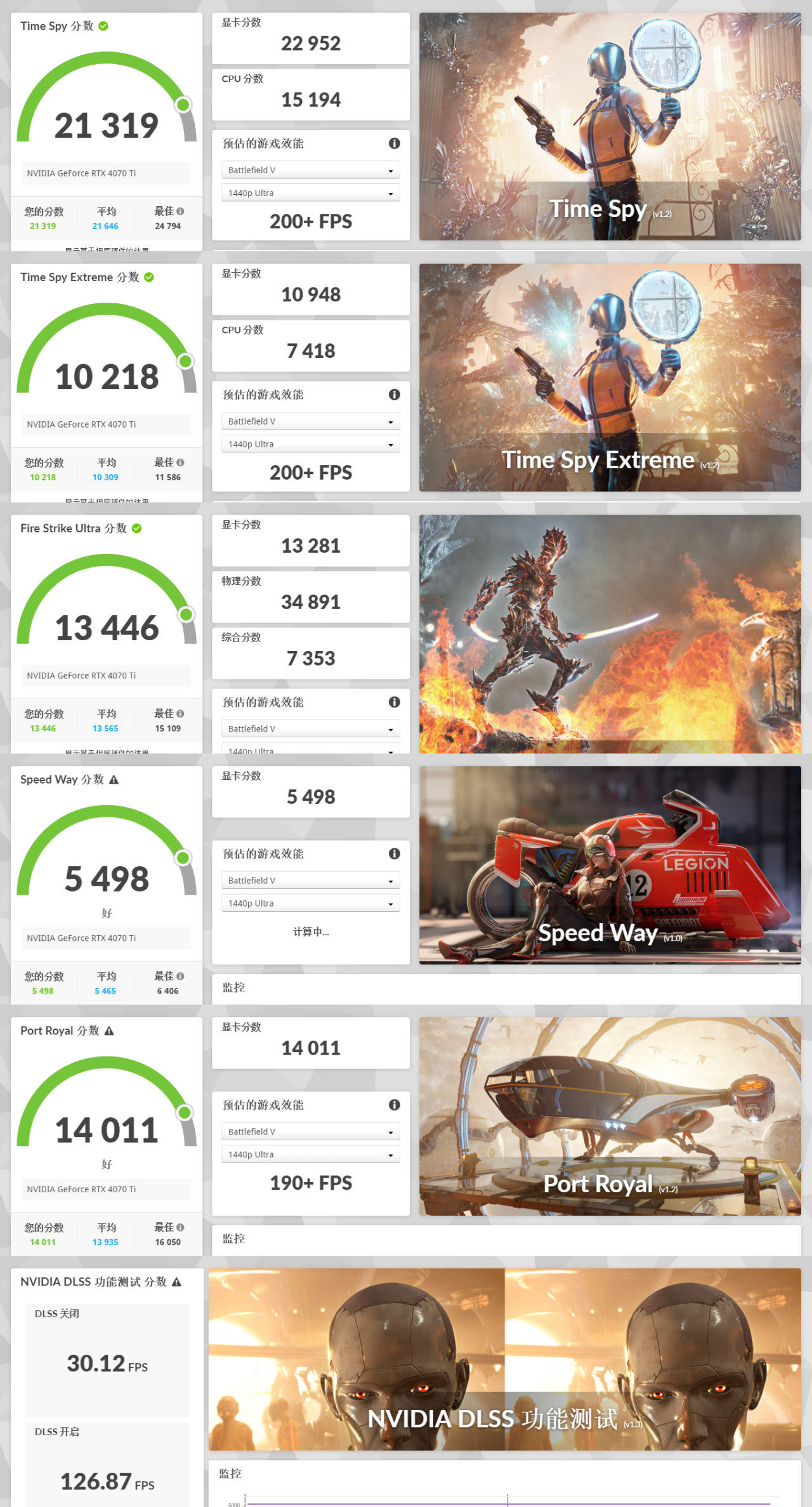

3DMARK显卡测试,主要对4K分辨率下D11/12和光追性能进行测试

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

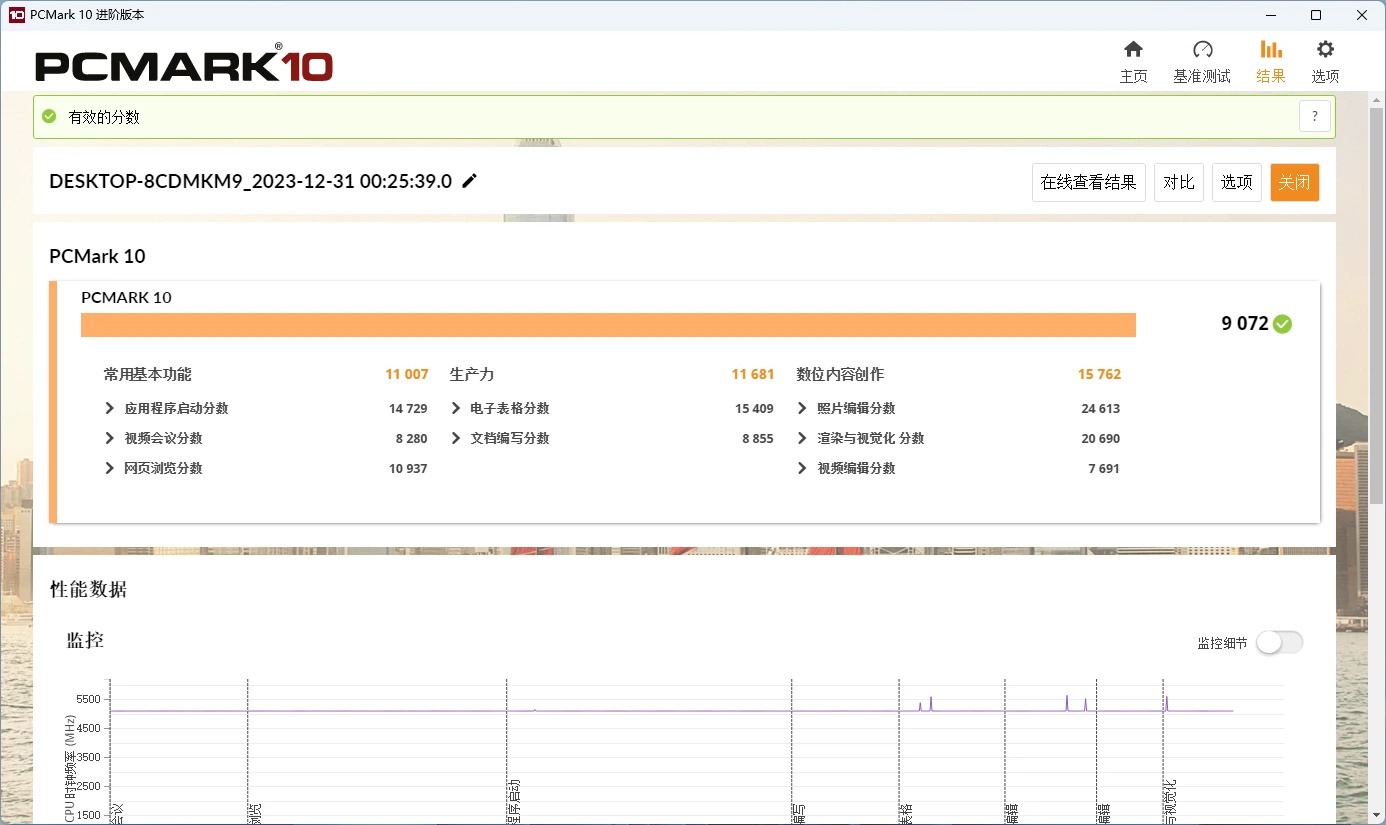

PCMARK 10整机性能测试

【球盟会】全面可视化,联力 O11D EVO RGB & TL LCD 积木风扇装机展示

以上为本次装机全部内容,感谢各位花时间浏览,欢迎交流讨论。
