终于等到24G单根的DDR5内存的铺货（虽然依旧难抢），相比之前的16G单根，24G的颗粒和控制器都使用全新方案，可以缓解目前DDR5内存容量/性能只能二选一的问题。

球盟会官网报道

【新人豪礼】新会员专享注册送88元体验金，存100送100，再送免费游戏局

【存款返赠】使用虚拟币支付额外再赠2%，均可获赠58元红包优惠券！

最佳投注体验，超高游戏赔付，千场精彩赛事，下载体育APP，等你来战。

终于等到24G单根的DDR5内存的铺货（虽然依旧难抢），相比之前的16G单根，24G的颗粒和控制器都使用全新方案，可以缓解目前DDR5内存容量/性能只能二选一的问题。

下面和大家分享一下这对宏碁冰刃7200MHz的测试数据与超频教程，欢迎点赞收藏打赏三连，由于平时时间有限且评论区沟通效率低，有复杂问题咨询请单独联系。

⏹ 省流总结

给懒得看完的朋友做个总结：

✔️ 24G内存是缓解目前高频DDR5内存只能双槽的方案之一，两根48G的容量能满足大部分常规生产力需求，比较期待48G单根的量产铺货。

✔️ 相比单颗粒2G的16G/32G容量DDR5内存，单颗粒24G更适合手动超频一些，CPU体质OK+主板支持的前提下可以很轻松上8000MHz频率，下文会分享超频经验。

如果你是Adobe全家桶这类生产力用户，24G单根的宏碁冰刃绝对是优先选择，毕竟开个XMP就7200MHz频率了，搭配御三家BIOS的内存性能提升效果拔群。

最后提醒下各位，宏碁冰刃7200MHz的预设电压给的比较低，理论上稍差体质的CPU和B760芯片组主板都能轻松开，极少数特殊体质的CPU不好说。

⏹ 基础参数解析

根据AIDA64抓取的SPD信息可以看到相关参数：

● 首先是硬件方案，依旧是主流的澜起科技控制器+海力士颗粒，只不过单颗粒从之前的2G升级到了3G。

● 其次JEDEC预设，默认是5200MHz/5600MHz频率，内存运行电压则是1.1V，符合DDR5内存降压降温的趋势。

● 其次是XMP（厂商超频）预设，最高位7200MHz频率，时序为C36-46-46-115，最关键的电压给得很低，内存运行电压为1.35V。

● 最后，部分低端主板可能会降频到4000MHz频率+开不了XMP，和JEDEC/内存厂商无关，正常的，手动超频可以解决。

相比老款高频内存动不动就1.4V起步的运行电压，宏碁冰刃7200MHz预设电压相当低，这也意味着对CPU体质和主板供电的宽容度很高，但和4800MHz的初代型号不兼容。

⏹ 本次测试环境

先说一下测试环境，大家可以参考下。

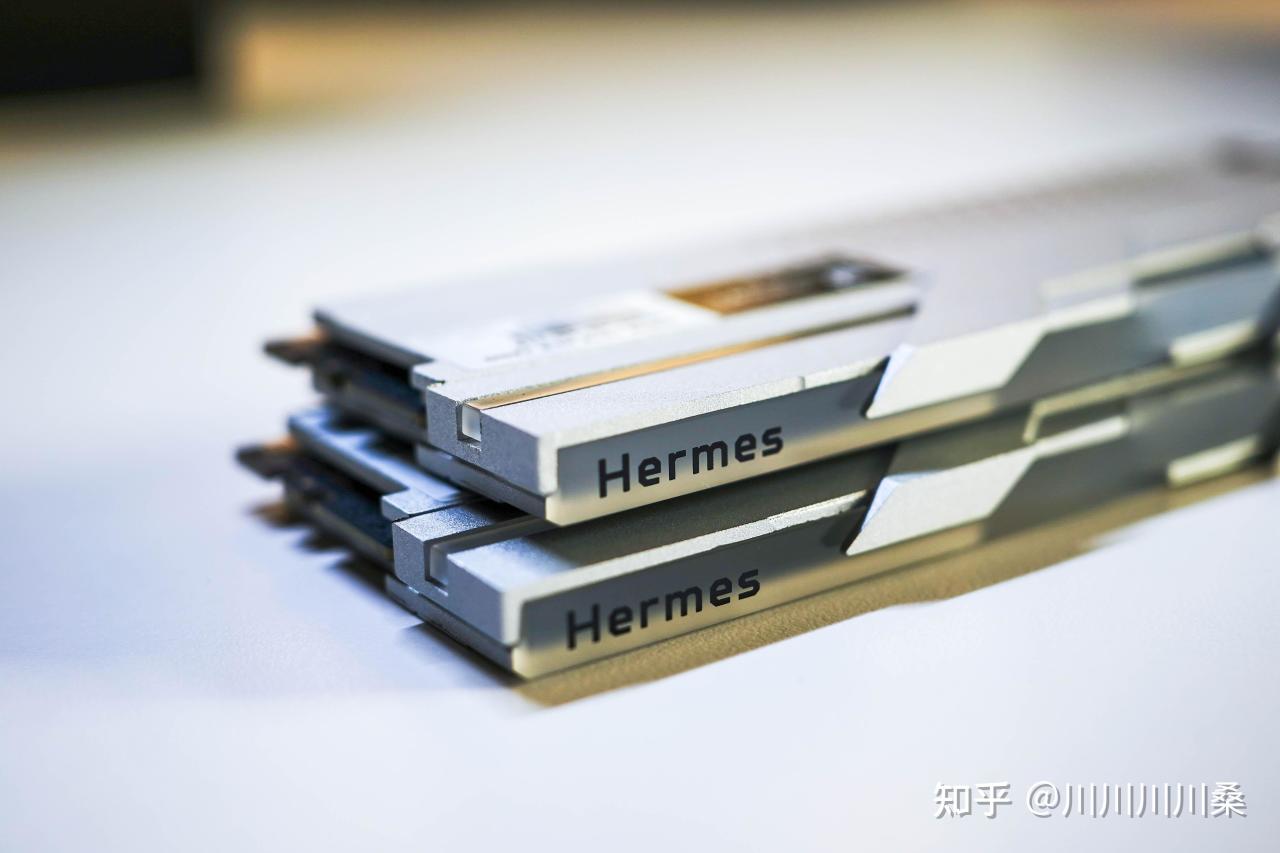

1️⃣内存丨宏碁冰刃7200MHz 24G

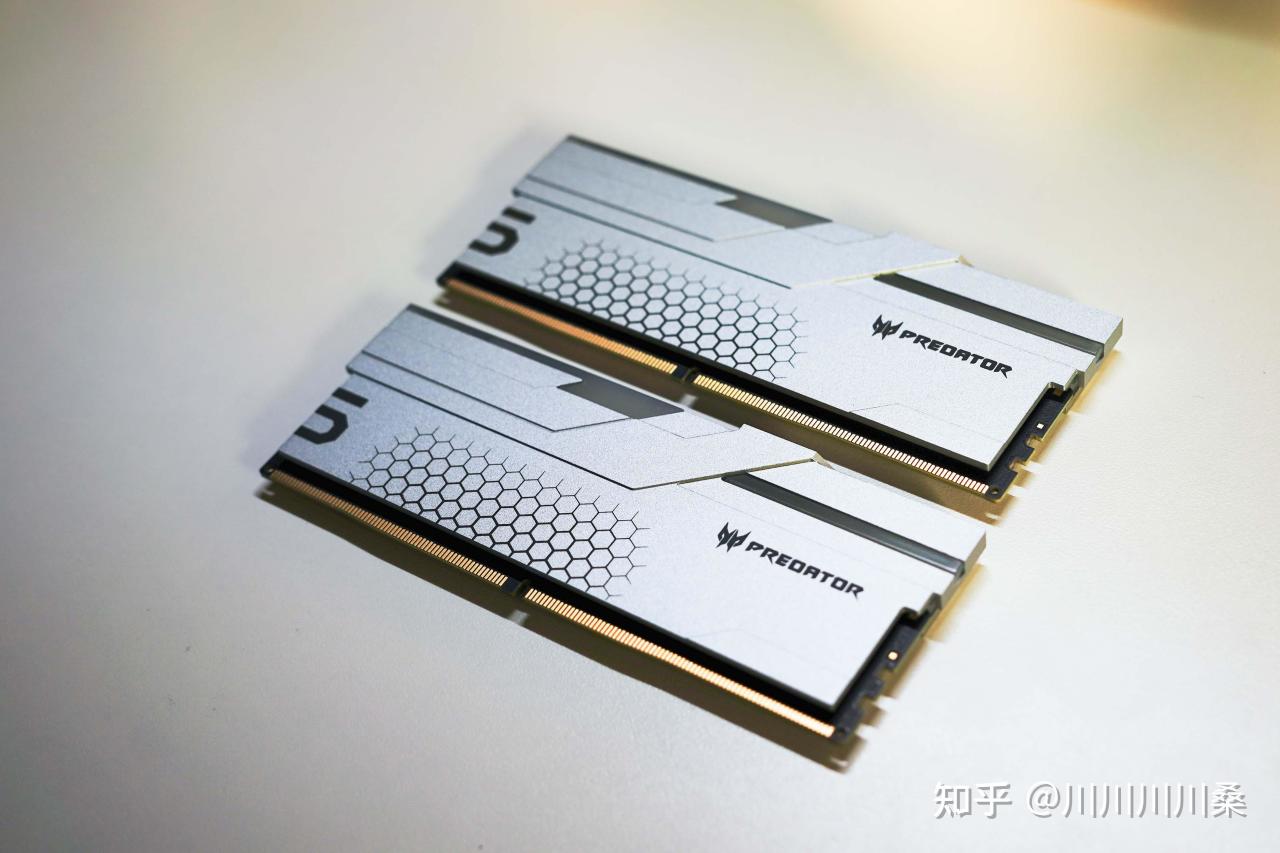

简介：本文的核心评测品，除了缺货以外目前没啥缺点的24G型号，宏碁内存之所以是目前超频优选，在于除了超频强悍之外，其PCB用料和散热件工艺都非常顶，同时也有着非常不错的RGB灯。

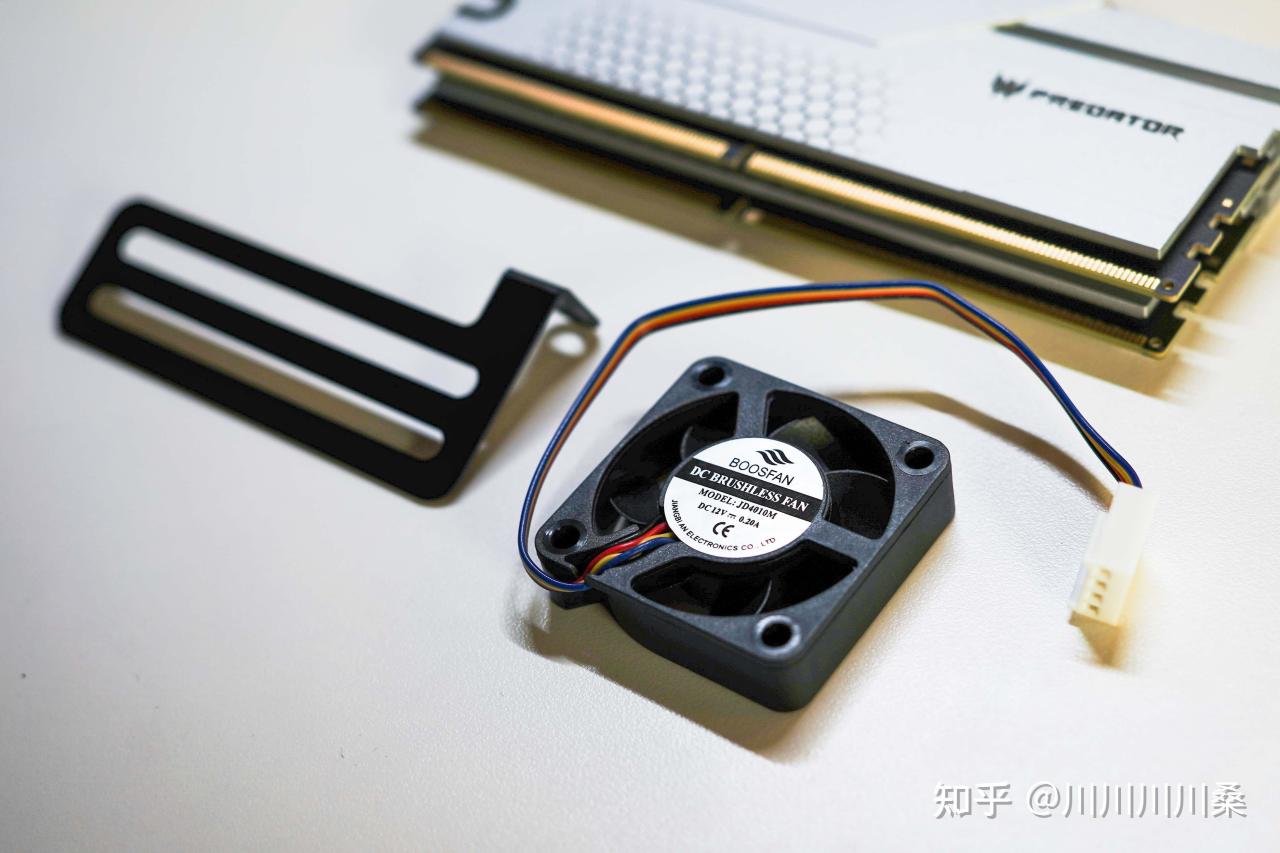

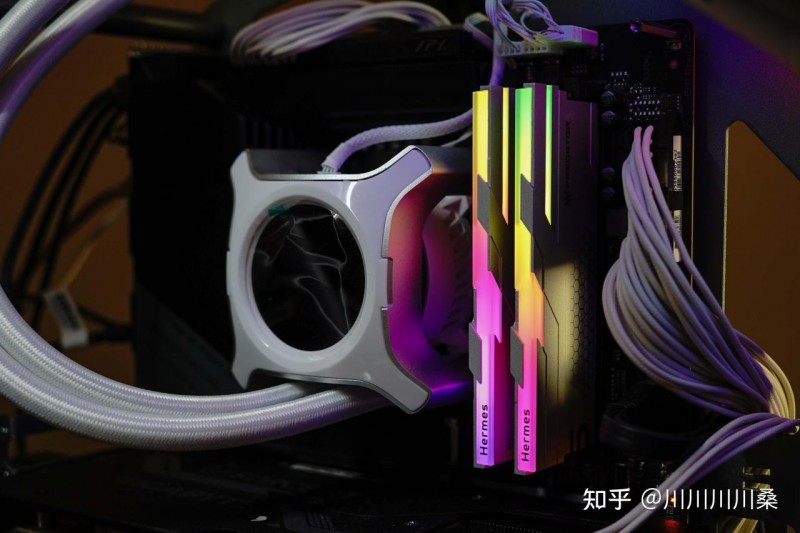

比较有趣的是宏碁原装送了个内存风扇，搭配支架直接装在主板上就行，可以一定程度缓解高频内存的高温问题，当然仅限于7600MHz及以内，8000MHz建议还是上效能机箱扇。

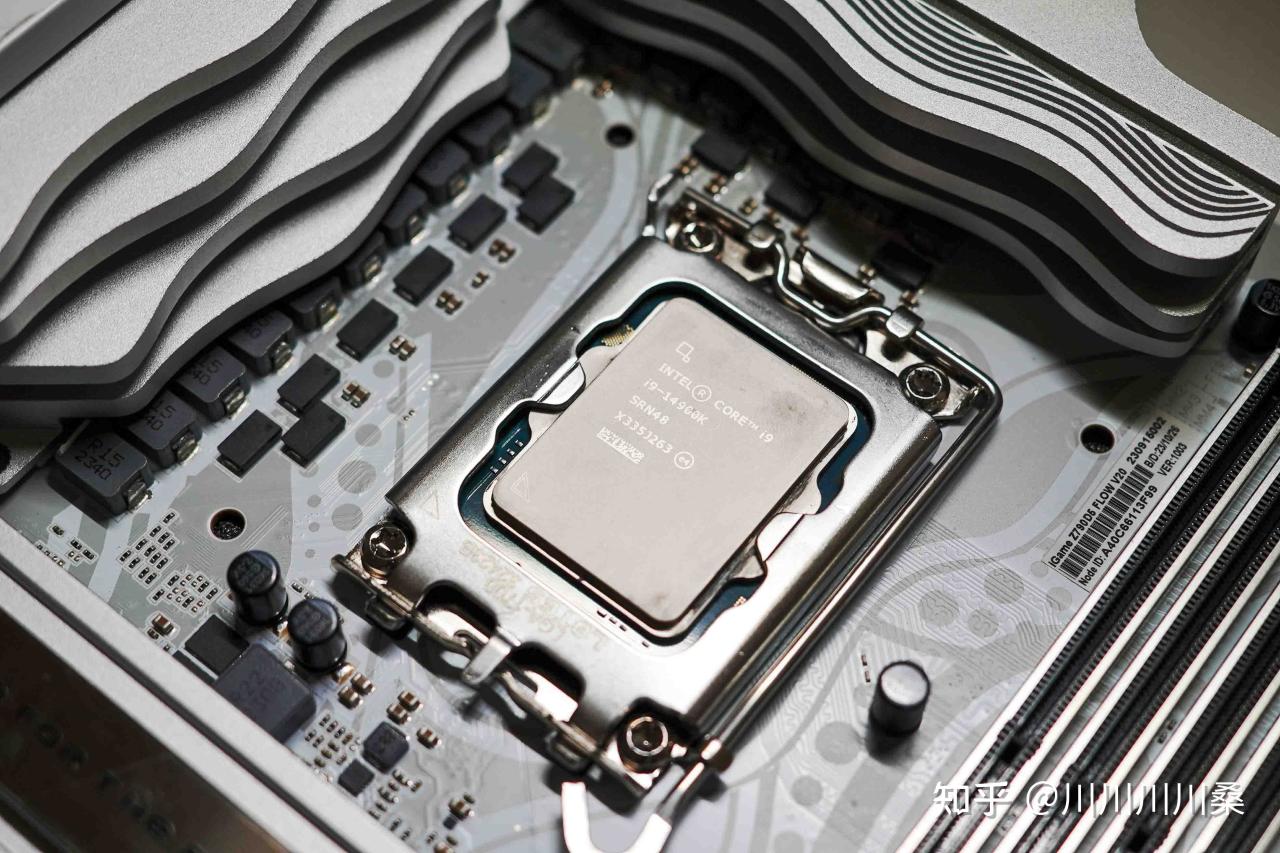

2️⃣CPU丨Intel i9-14900K

简介：强烈建议生产力环境上14代Intel，i7以上相比13代有着更出色的温度+电压控制，意味着能上更高功耗，同时内存控制器也有大幅升级，这两块在纸面参数上体现不出来。

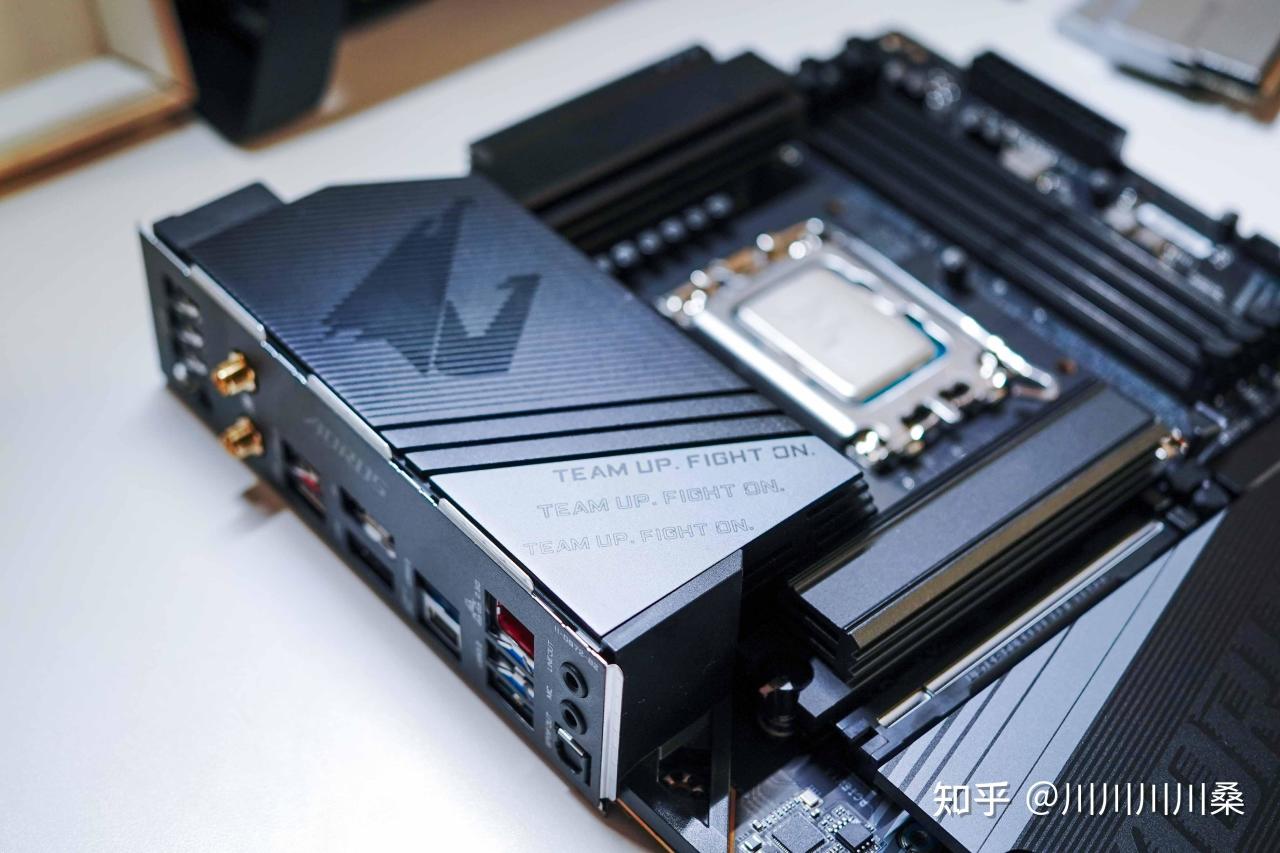

3️⃣主板丨技嘉 Z790 AORUS ELITE X WIFI7

简介：老演员了，毕竟DDR5时代技嘉是目前最强厂商，BIOS中开启的高带宽+低延迟模式是懒人和生产力神器，下文也会用到这俩功能。

⏹ XMP超频测试

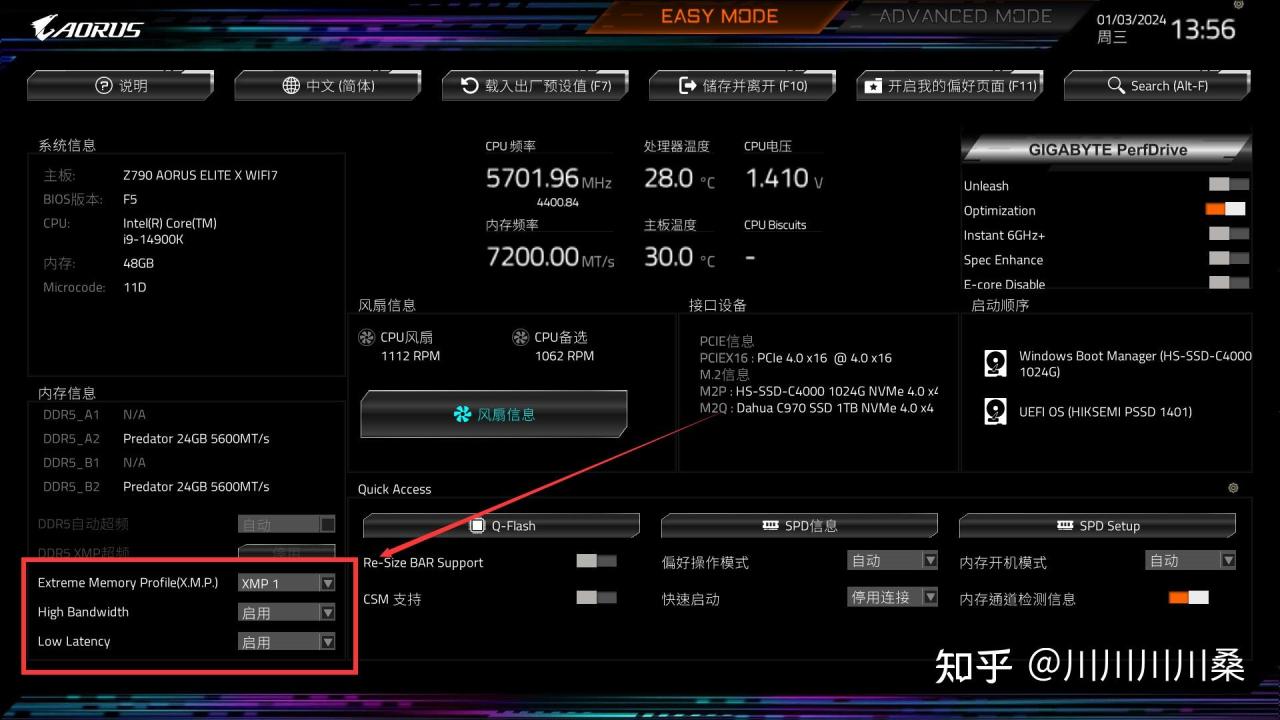

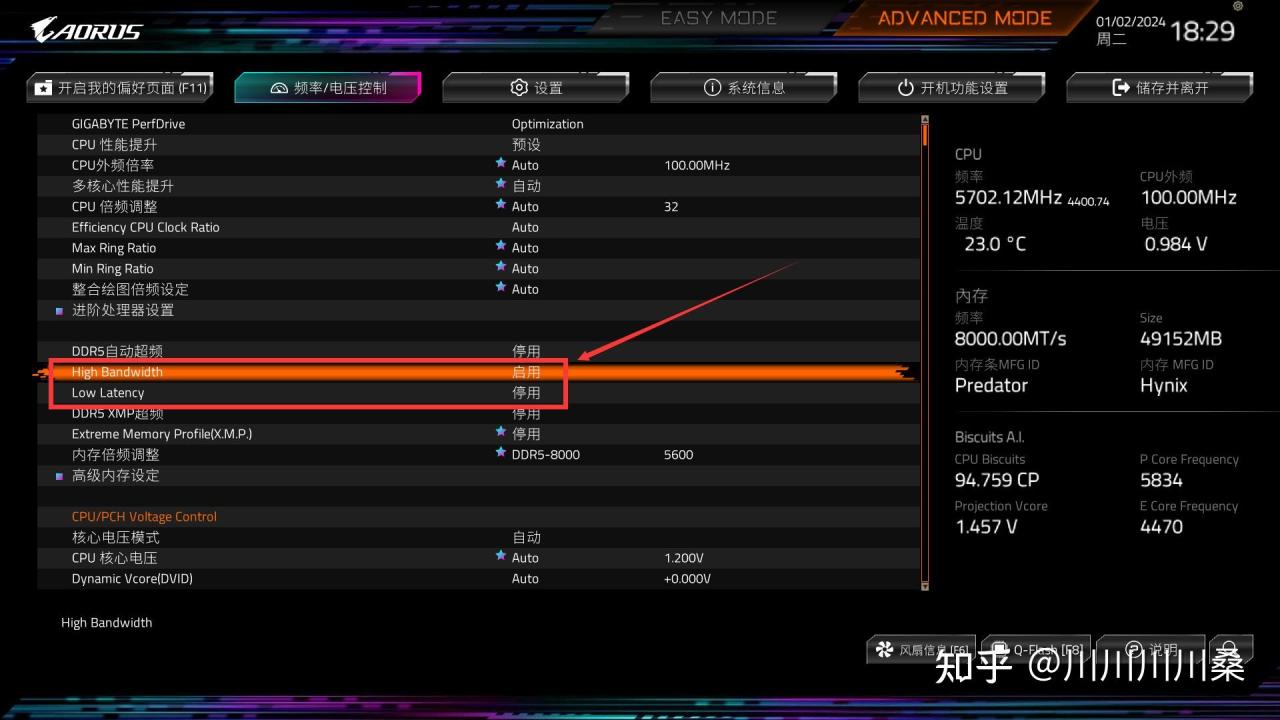

作为内存厂商官方超频，XMP的开启比较简单，开机按Del键，在首页修改下图圈出来的三项：

● XMP修改为XMP1预设

● High Bandwidth修改为启用

● Low Latency修改为启用

这里直接照抄就行，适合稳定使用的用户。

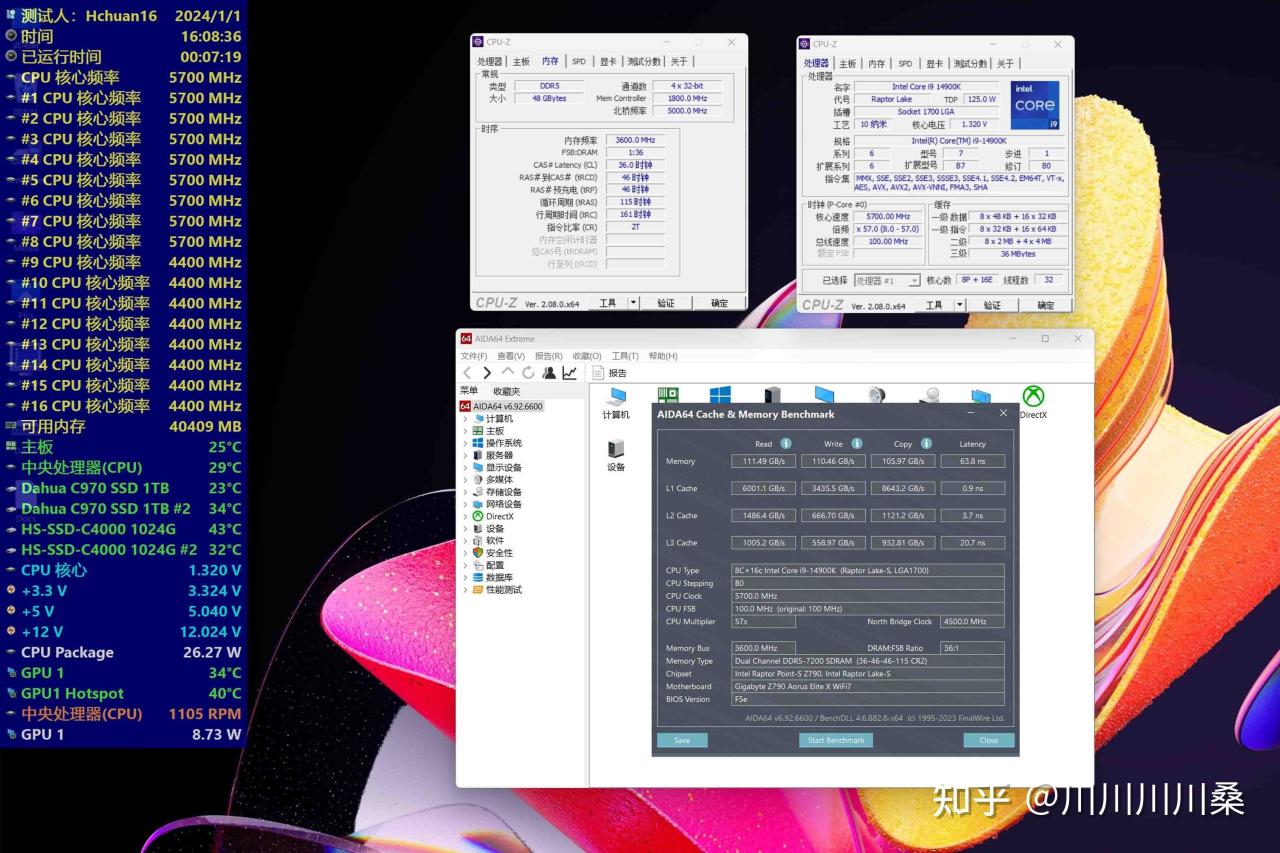

TM5测试就不用做了，百分百稳过，所以这里直接上跑分，首先是代表读写能力的AIDA64，测试数据如下图所示：

● 读取速度为111.49GB/s

● 写入速度为110.46GB/s

● 拷贝速度为105.97GB/s

● 延迟为63.8ns

由于开了技嘉的内存黑科技，整体数据还是不错的，非御三家主板数据正常要低5-10%，。

⏹ 手动超频测试

下面进入手动超频环节，适合精细化生产力环境和超频玩家，切记，超频前确认主板已经更新到最新BIOS+内存有专门的散热器，具体操作流程如下：

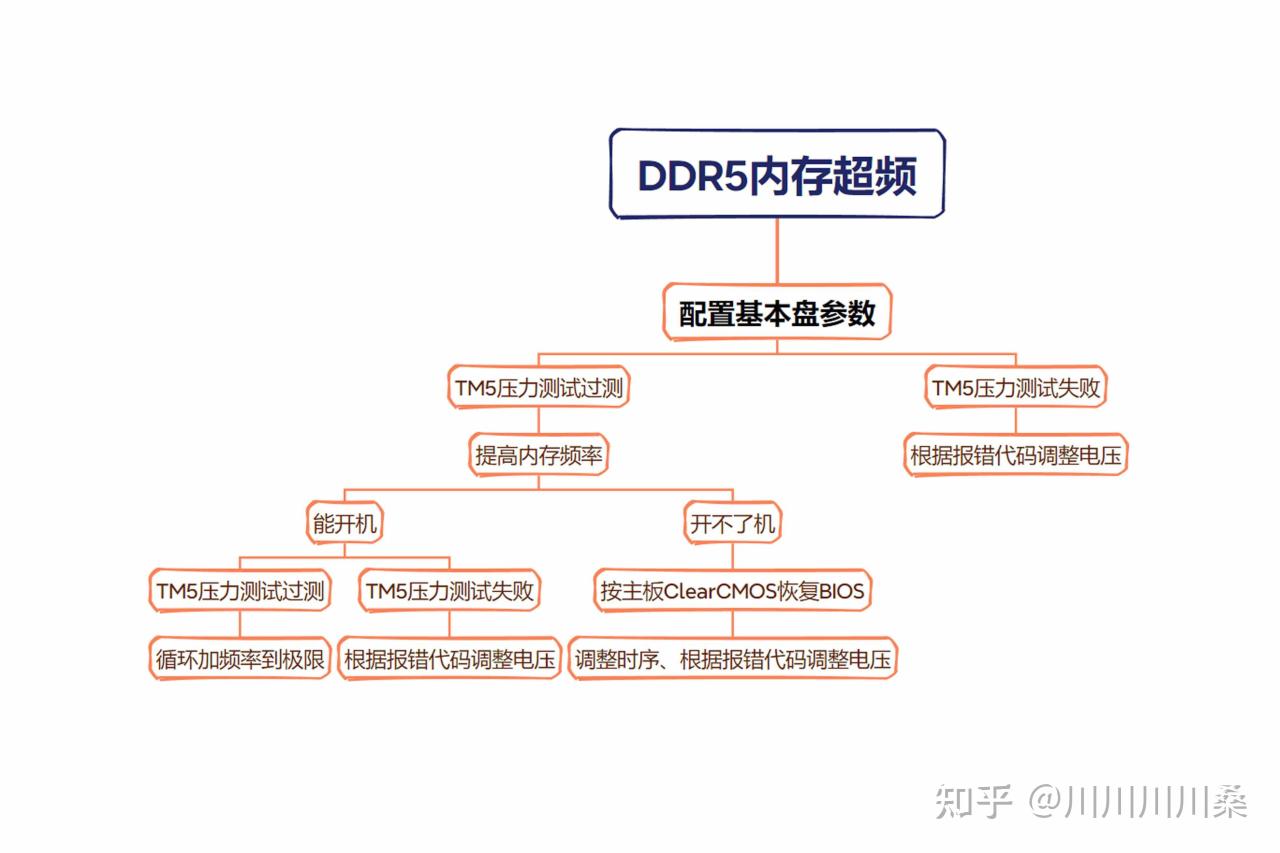

● 基本盘起手→摸CPU+内存甜点电压→稳定过测后加频率→微调CPU+内存电压→稳定过测后加频率→得出最终稳定参数。

● 以上最重要的环节是摸甜点电压，SA电压和内存电压比较好摸，后续提升内存频率也只需要微调，难点是CPU的VDD2和VDDQ这两项电压，频率上去变数比较大。

其实整体流程+基本盘和16G超频几乎无差，但是对电压的宽容度很高，我是摸了三轮就摸到了甜点电压，由于之前写过详细超频教程里就简单点，给大家讲解下关键参数的配置。

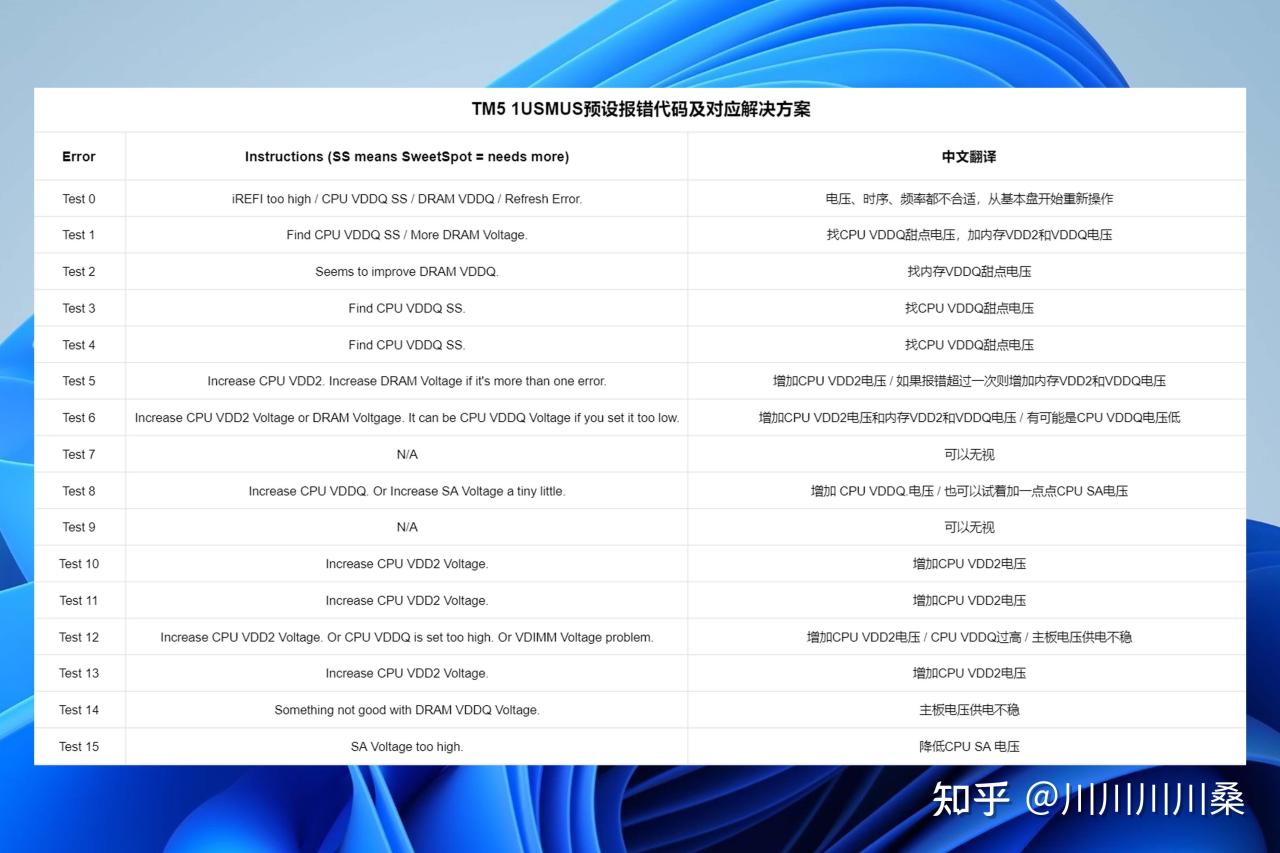

上面提到的TM5报错代码对应的调整方案如下图所示，建议完整跑完测试再看，不要有报错就关掉，看看出现频率高的错误代码是啥，综合去判断哪些电压是需要修改的。

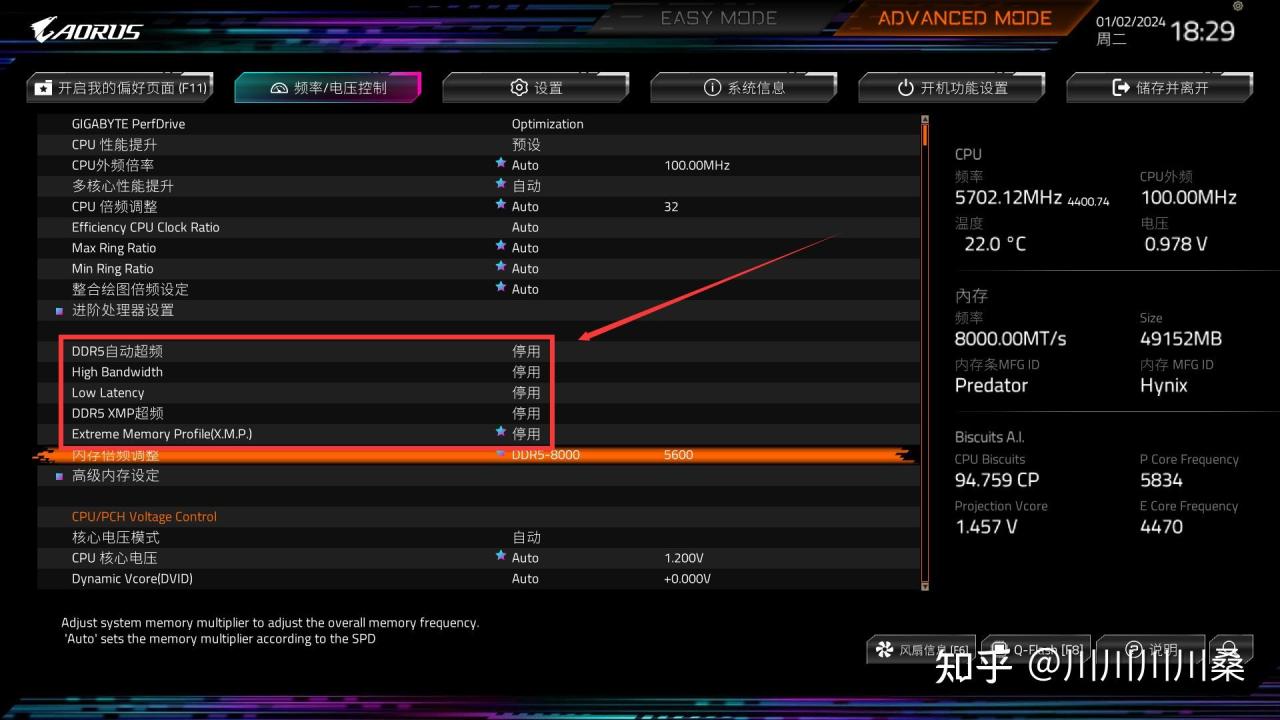

第一步，进入BIOS的“频率/电压控制”，停用下图圈出来的所有选项，频率也可以直接修改成8000MHz。

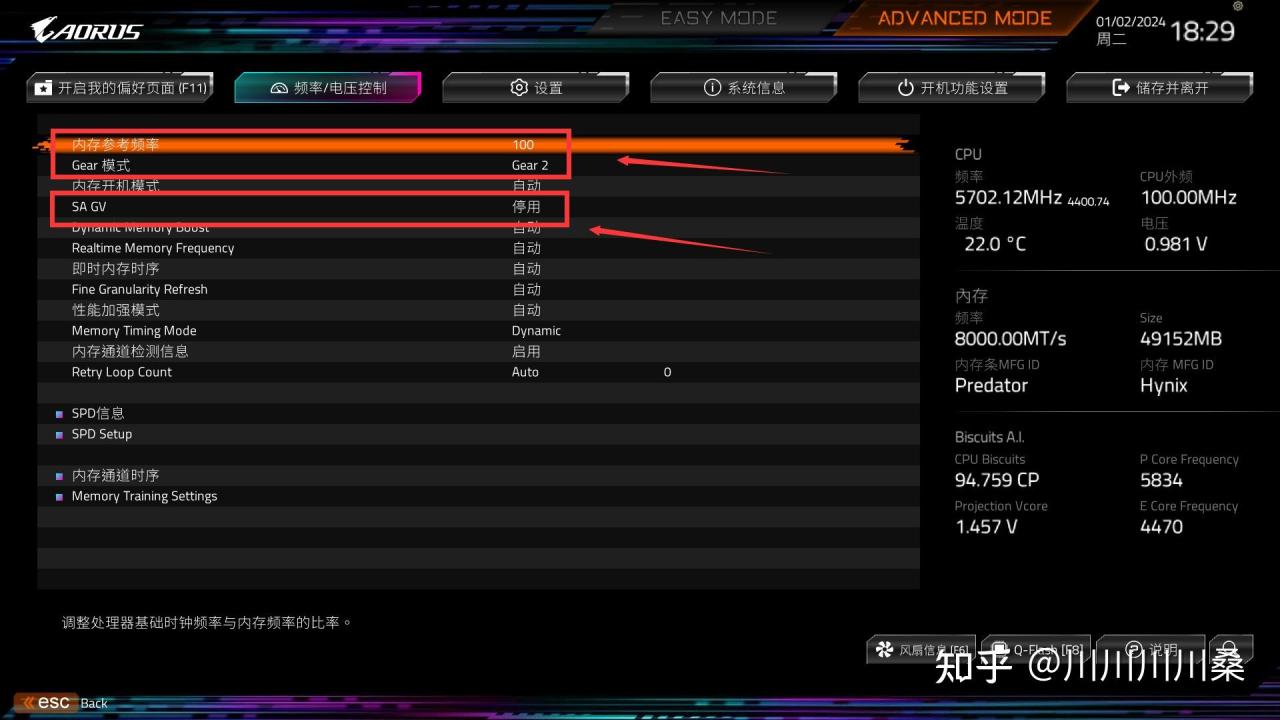

第二步，进入上图的“高级内存设定”配置页面，修改下图圈出来的三项：

● 内存参考频率修改为100

● Gear模式修改为Gear2

● SA GV修改为停用

以上直接照抄。

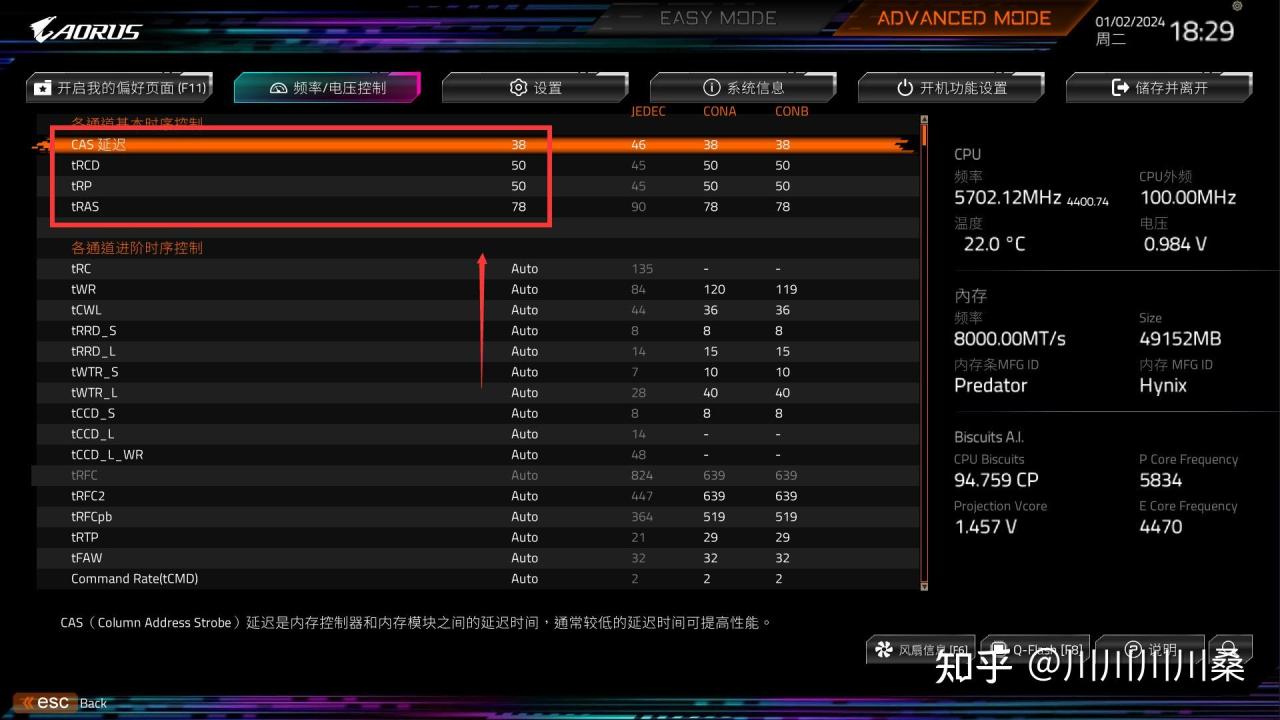

第三步，进入上图的“内存通道时序”配置页面，修改下图圈出来的四项：

● tCL修改为38

● tRCD修改为50

● tRP修改为50

● tRAS修改为78

这组时序非常宽松，直接照抄，能稳定过TM5之后可以尝试修改成C36-48-48-78。

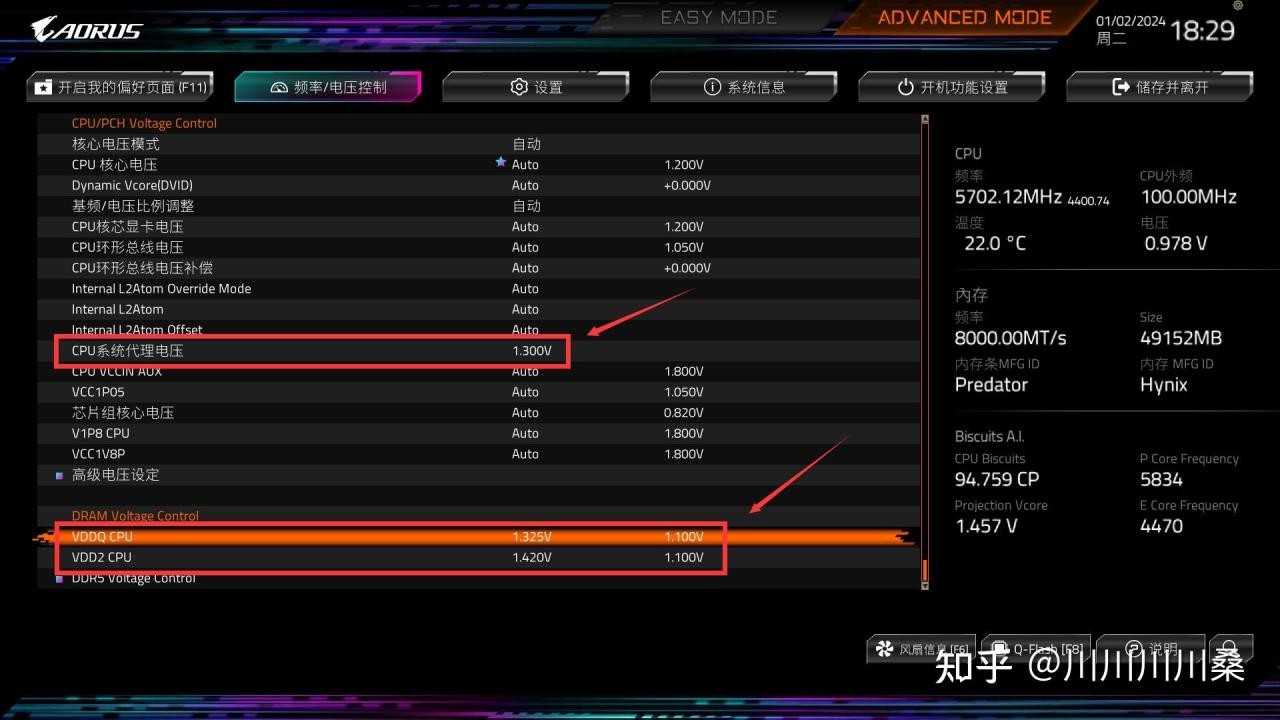

第四步，回到“频率/电压控制”首页，一定要看说明，修改下图圈出来的三项：

● CPU代理电压修改为1.30V，如果TM5报对应错误，单次调整电压±0.01V。

● VDDQ CPU电压修改为1.32V，如果TM5报对应错误，单次调整电压±0.005V。

● VDD2 CPU电压修改为1.41V，如果TM5报对应错误，单次调整电压±0.01V。

VDDQ和VDD2电压我这里给的很低，部分CPU的甜点电压比较高，单次加压一定要少，千万别一下子直接加很高，很容易错过甜点电压。

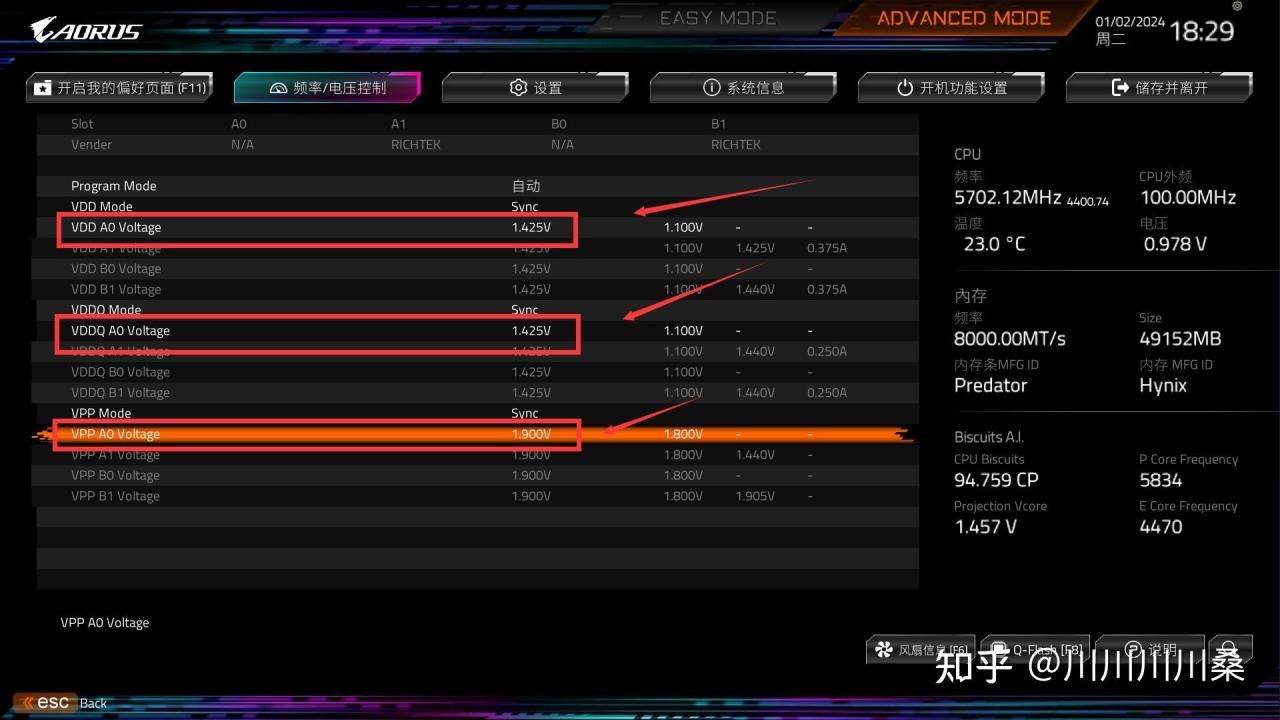

第五步，上一步页面进入“内存电压控制”页面，修改下图圈出来的三项：

● VDD电压修改为1.425V，如果TM5报对应错误，单次调整电压±0.005V。

● VDDQ电压修改为1.425V，如果TM5报对应错误，单次调整电压±0.005V。

● VPP电压修改为1.9V，改完就不用动了。

和CPU电压一样，单次加压一定要少，全部配置完成后点“储存并离开”，保存配置并重启电脑，按照上面的流程图循环加频率测试，直至修改电压也过不了TM5测试。

最后一步，最高频率稳定后，回到BIOS，保存超频配置后，尝试开启下面两项功能：

● High Bandwidth修改为启用

● Low Latency修改为启用

这两项开了可能会过不了测试，可以降低200MHz的内存频率再开启，两套配置取读写最高的用就行。

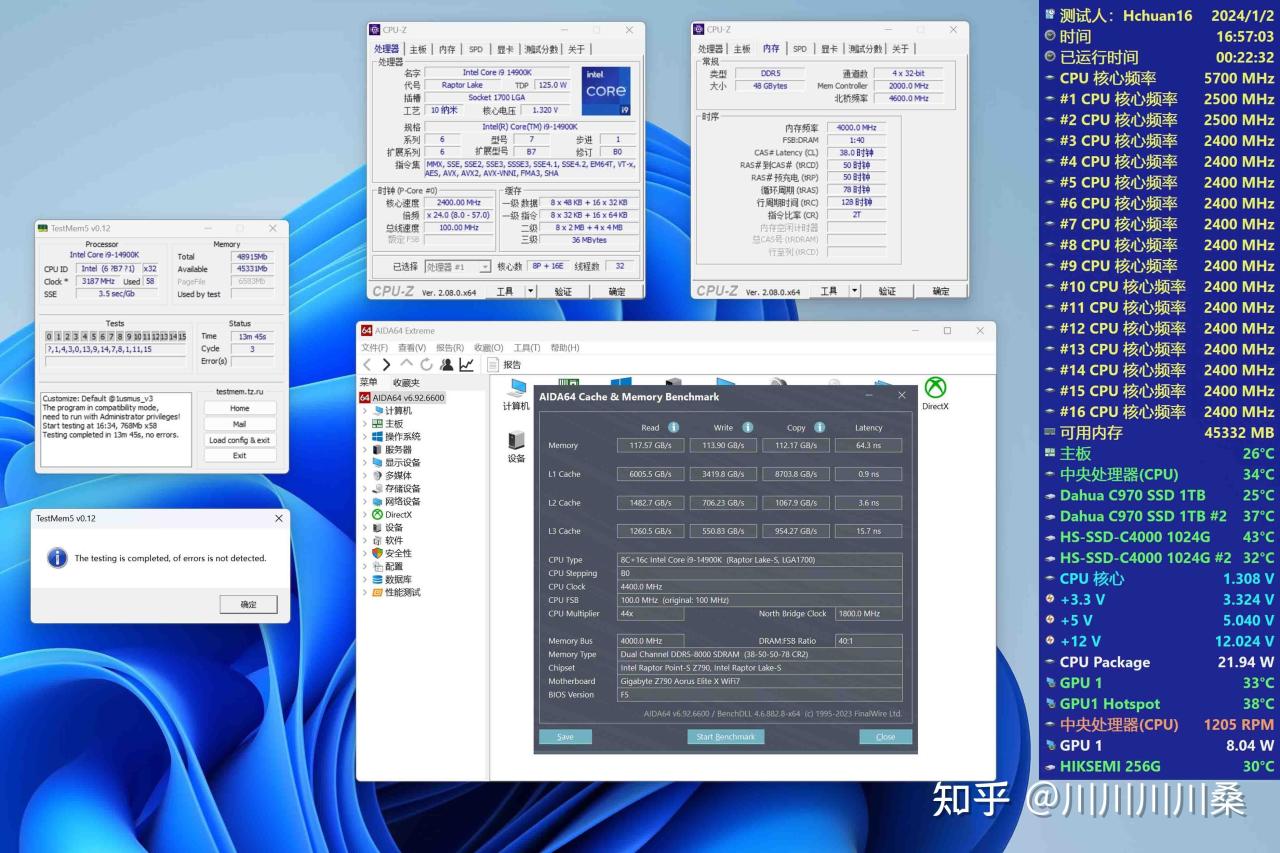

我这套设备调试完成后，最优参数为8000MHz+C38-50-50-78，能开高带宽模式，TM5（1usmus）过测，测试数据如下图所示：

● 读取速度为117.57GB/s / 对比XMP提升5.45%

● 写入速度为113.90GB/s / 对比XMP下降3.11%

● 拷贝速度为112.17GB/s / 对比XMP下降5.85%

● 延迟为64.3ns / 对比XMP上浮0.78%

对生产力环境而言，这5%的免费提升已经很不错了，别指望能有质变哈。

最后再给大家划一下手动超频的重点：

● 第一，24G内存的时序和16G几乎没区别，调试tCL、tRCD、tRP和tRAS这四项主参数即可，其他小参不用动，因为动了也不会有明显变化。

● 第二，如果你用的是14代CPU，不要给高电压，不要给高电压，不要给高电压，重要的事情说三遍，给高了反而稳不住，除非你的CPU体质非常特殊。

● 第三，御三家主板BIOS中的内存提升功能视情况开，我这里8000MHz能开高带宽，但低延迟开了就崩，以能过TM5测试不报错为标准就好。
