今天带来的是一台无光小主机，使用的是曲面一体化弯折环视钢化玻璃侧板的乔思伯D300机箱，作为乔思伯D301姊妹款机箱，在保持整体结构不变的同时，使用了曲面一体化弯折玻璃，来达到270°全景展示机箱，来达到真正的无边海景，不得不说这是一款青出于蓝而胜于蓝的设计。它整体的尺寸为460.2mm*236.4mm*420.9mm的长宽高，兼容180mm塔式风冷与360水排，显卡最长430mm，电源最长200mm，机箱净重8KG，为一款曲面一体化弯折玻璃但又标准设计的紧凑型MESH网板MATX海景房。

球盟会官网报道

【新人豪礼】新会员专享注册送88元体验金，存100送100，再送免费游戏局

【存款返赠】使用虚拟币支付额外再赠2%，均可获赠58元红包优惠券！

最佳投注体验，超高游戏赔付，千场精彩赛事，下载体育APP，等你来战。

前言

配置方面，这次使用了14700K+德商德静界最新升级款的DARK ROCK PRO 5双塔双扇7热管散热器，得益于7根6mm纯铜热管和带有陶瓷颗粒的特殊黑色涂层以及德商德静界引以为傲的两把最新款的SILTENT WINGS 4 PWM风扇，使它的散热效能可以轻松应对270W TDP的处理器。主板是微星MAG B760M MORTAR WIFI II DDR5 迫击炮二代，采用12（75A）+1+1的供电模组和第三代钛金电感的强悍规格，以及增加至3个M.2的支持以及更高的DDR5内存频率。显卡是索泰的RTX 4060Ti-8G 天启 OC，它具有4352cuda处理器和8GB 128BIT GDDR6显存，采用的8+1相供电和5热管的高效能冰芯散热系统，显卡可完全流畅运行1080P高刷游戏。

其余配置上，内存是采用海力士A-DIE颗粒的白色款阿斯加特吹雪联名款DDR5 7200 32GB 灯条，固态硬盘是主控为INNOGRIT英韧科技IG5220BAA和3D NAND颗粒的阿斯加特 AN4 LITE 2TB SSD。而对于风冷上使用了德商德静界（be quiet!）的旗舰款超静音风扇SILENT WINGS PRO 4 120mm PWM，特殊的水波纹扇叶与漏斗状风扇边设计使得静音效果拉满，而且采用FDB流体动力轴承，六级风扇马达搭配三相交流变频器，低电流低振幅低噪音设计，使得它的使用寿命高达30万小时，并且提供的风量和风压都非常高。最后使用的电源为德商德静界金牌认证的ATX3.0全模组电源Pure Power12M 1200W CN。

配置清单：

CPU：英特尔（Intel）14代酷睿 i7-14700K 处理器

主板：微星 (MSI) MAG B760M MORTAR WIFI II DDR5 迫击炮二代

显卡：索泰（ZOTAC）GeForce RTX 4060Ti-8G 天启 OC

内存：阿斯加特（Asgard）吹雪联名款 DDR5 7200 32GB RGB内存套装

SSD：阿斯加特 AN4 LITE 2TB SSD

散热：德商德静界（be quiet!）DARK ROCK PRO 5

风扇：德商德静界（be quiet!）SILENT WINGS PRO 4 120mm PWM

电源：德商德静界“be quiet！”Pure Power12M 1200W CN 金牌全模电源ATX 3.0

机箱：乔思伯（JONSBO）D300 MATX机箱

装机展示：

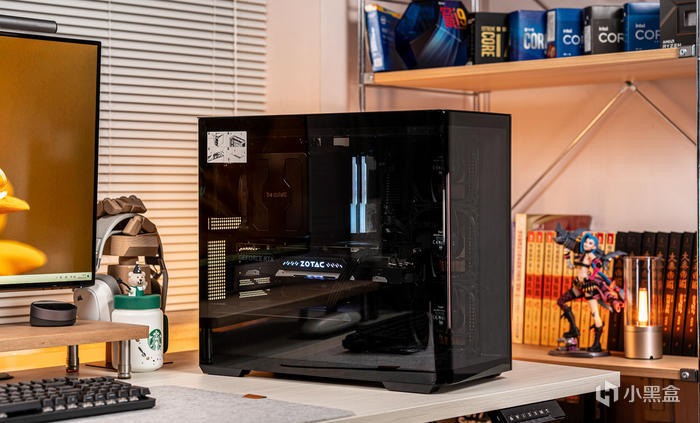

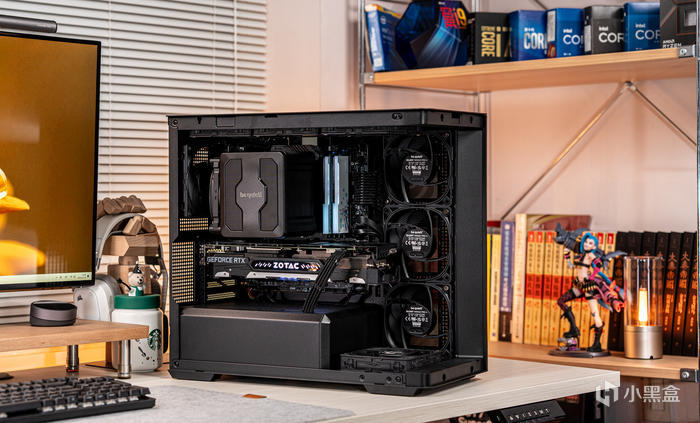

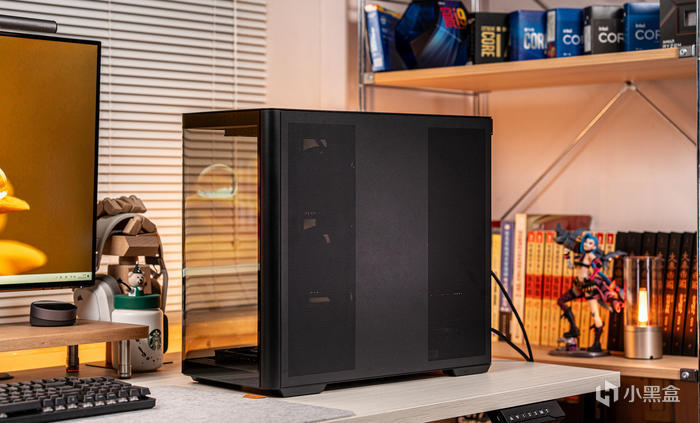

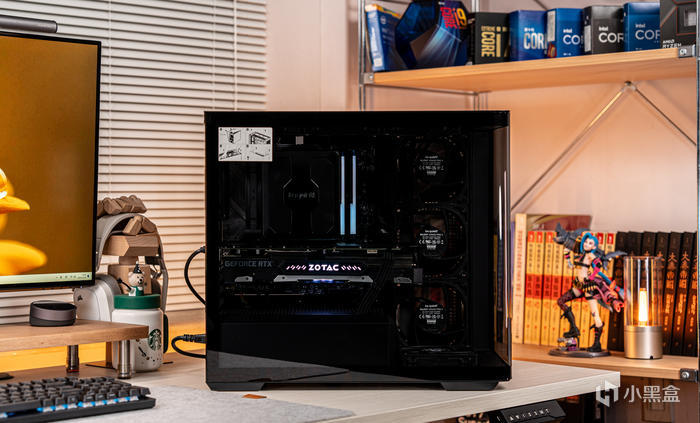

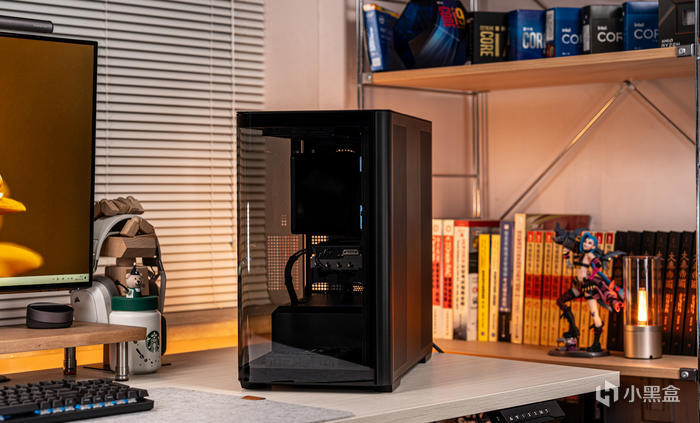

真正的无边海景房，曲面一体化弯折玻璃

45°无边环视效果

45°展示

前面板透视的无边弯折玻璃

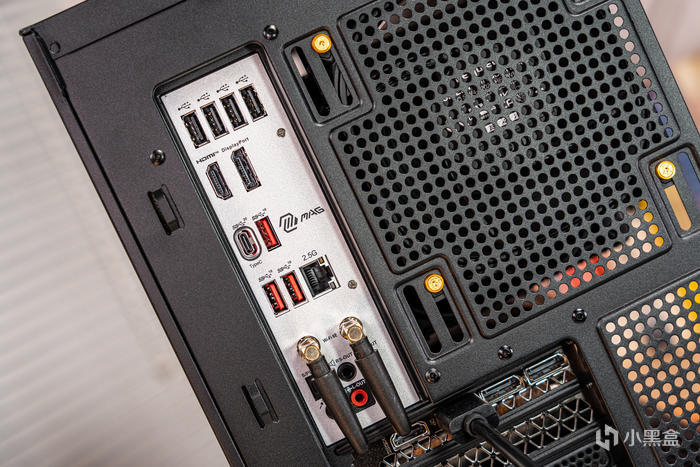

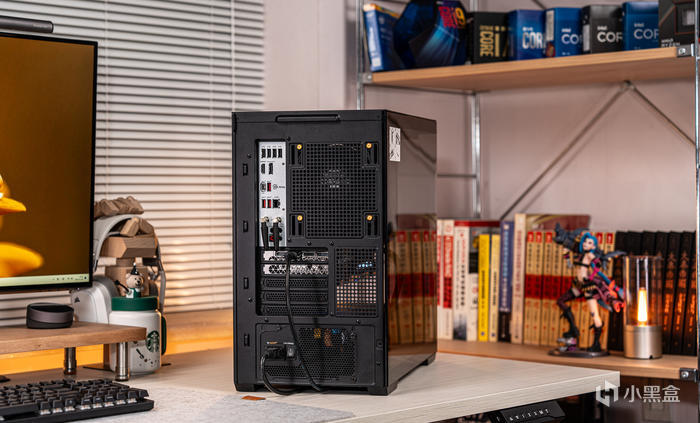

机箱背部的各个接口与出风展示

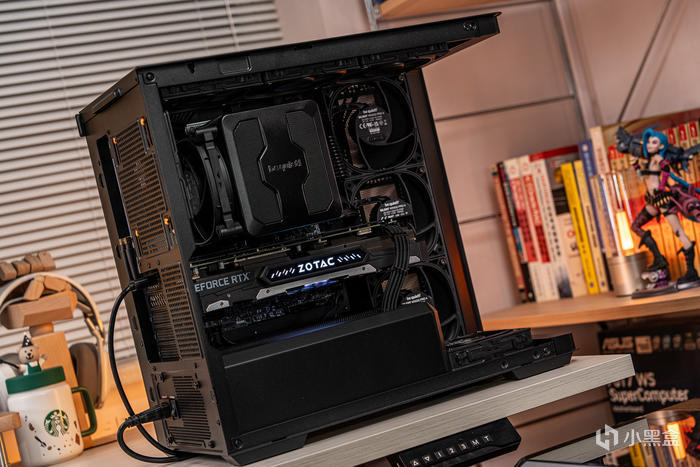

45°的背板展示

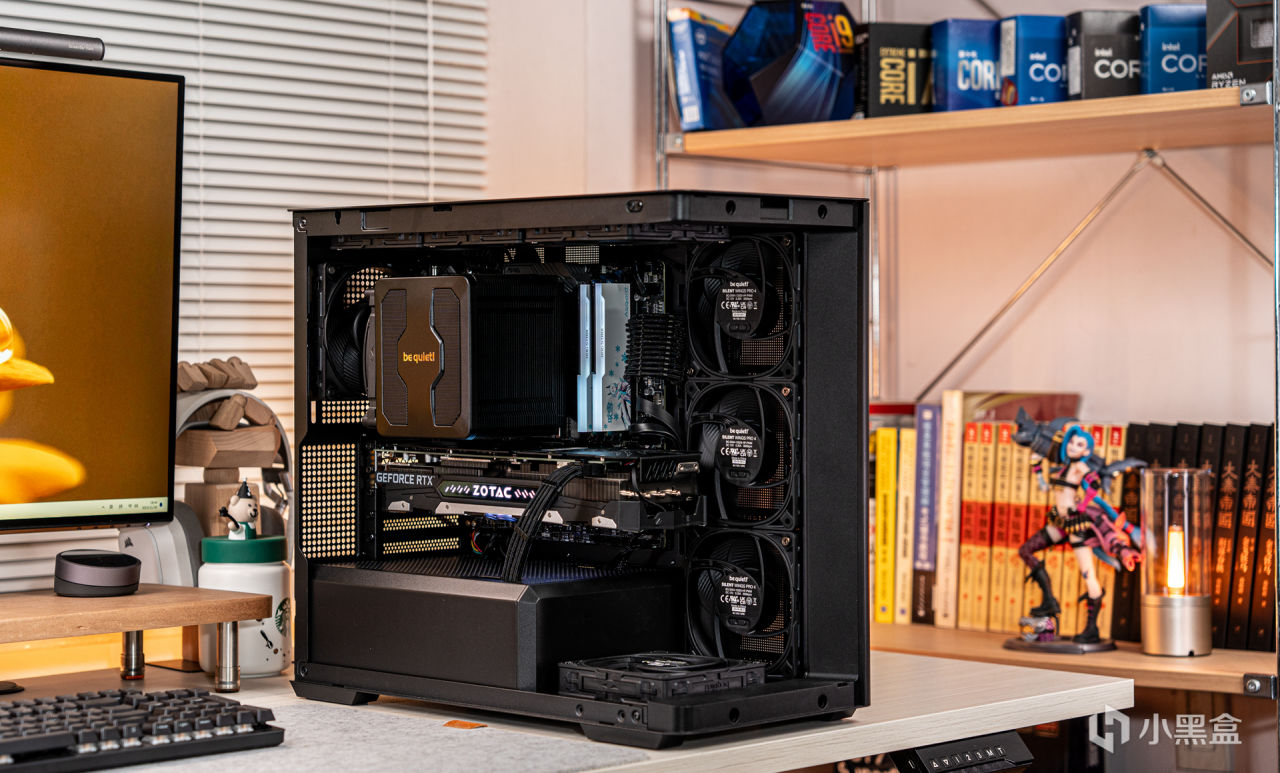

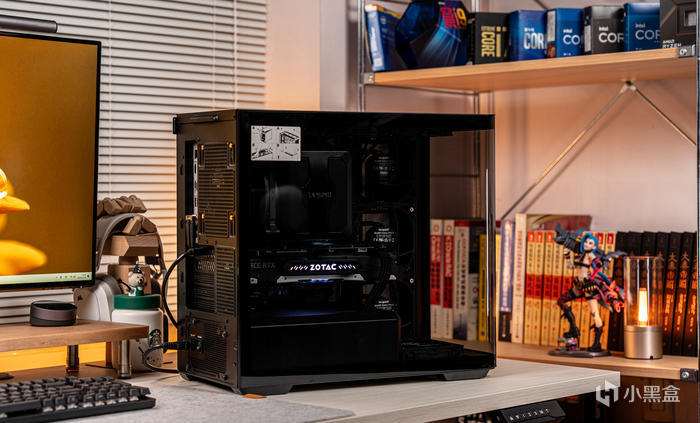

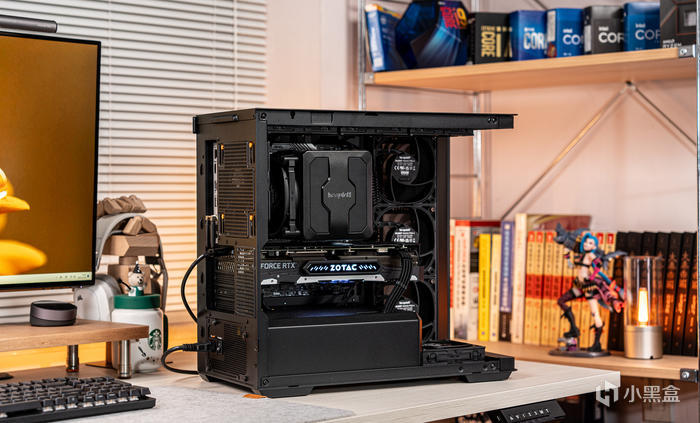

90°内景展示

背板的两边都有MESH网孔透风，对于机箱侧面进风与电源散热都非常有辅助效果

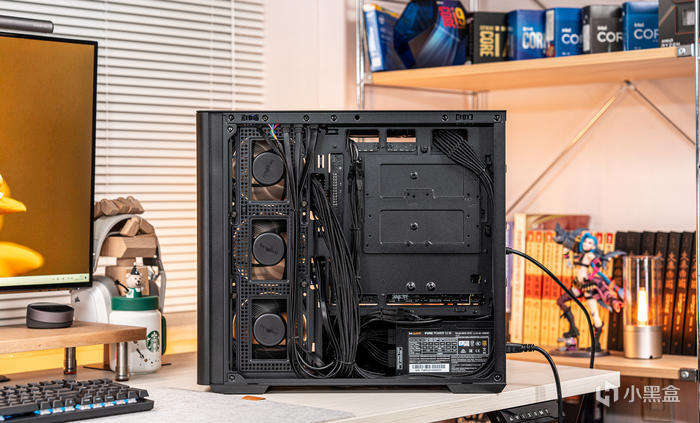

整机的理线，虽然背板理线空间不多，但是得益于背插主板的支持，理线还是非常简单的

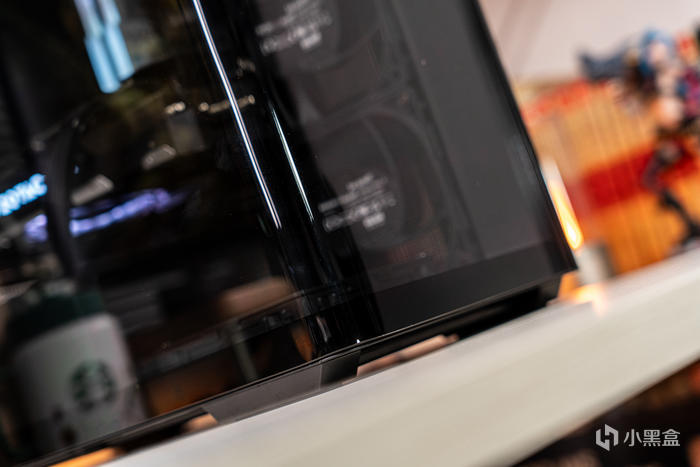

曲面一体化弯折玻璃

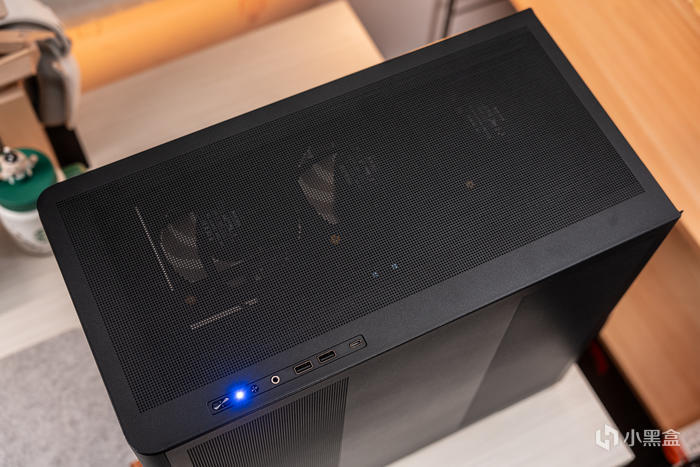

机箱的顶部全通MESH网板

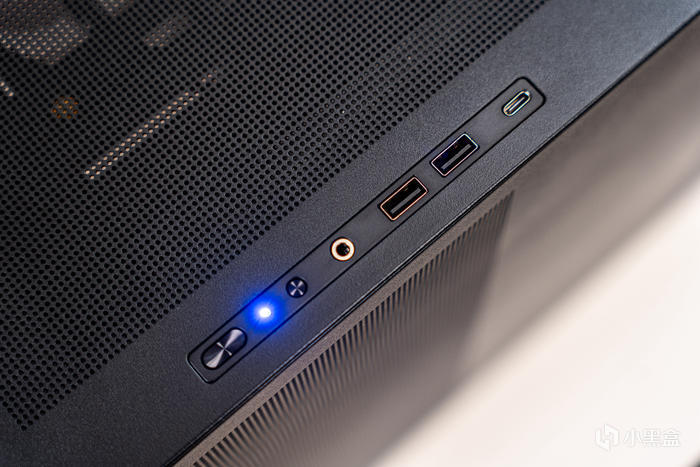

前置IO位于机箱顶部

45°侧视

内部展示

微星 MAG B760M MORTAR WIFI II DDR5 迫击炮二代主板

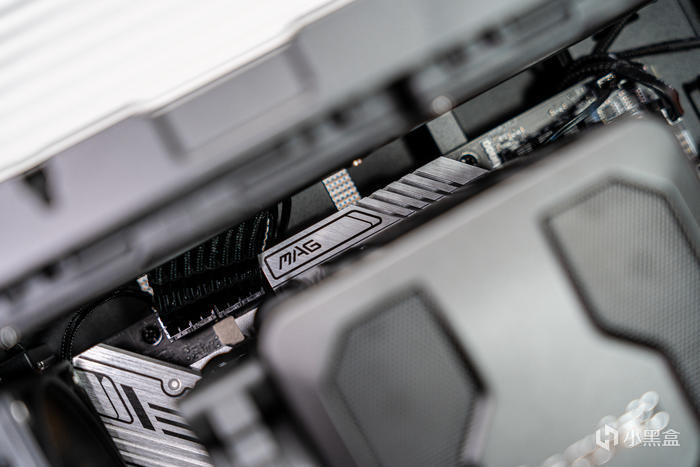

MAG系列标，12（75A）+1+1的供电与第三代钛金电感的强悍规格

迫击炮2代的背板接口也是配置得相当丰富

索泰的RTX 4060Ti-8G 天启 OC 显卡，可以说是1080P高刷与2K60HZ高画质游戏的代表，已胜任大部分的游戏

显卡全金属背板上的天启logo

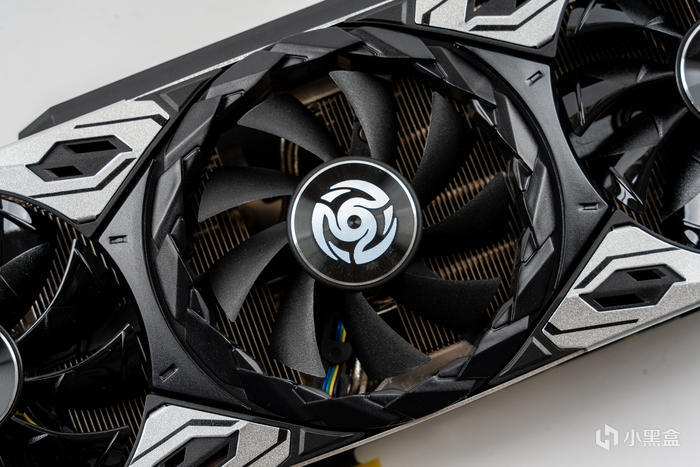

冰芯散热系统搭载的盾鳞仿生扇叶风扇中置带ARGB灯效

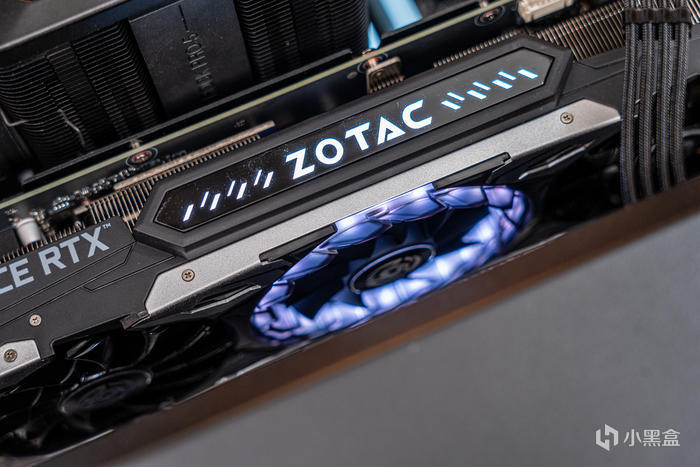

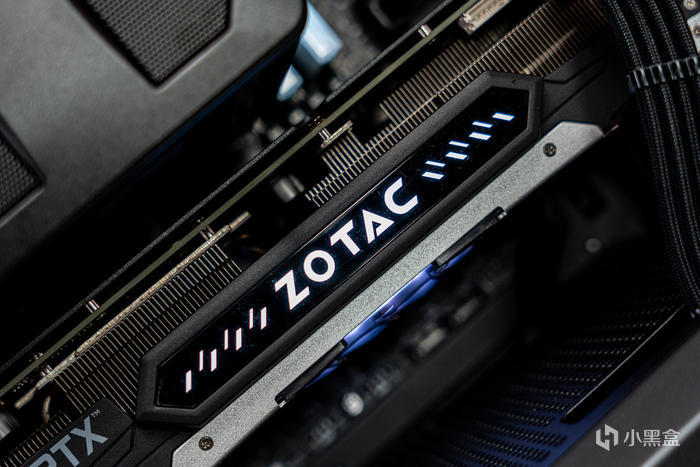

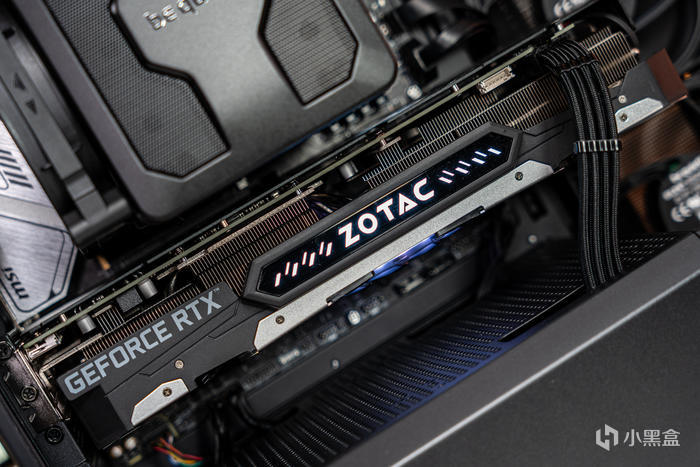

显卡顶部的ZOTAC同样带有灯效

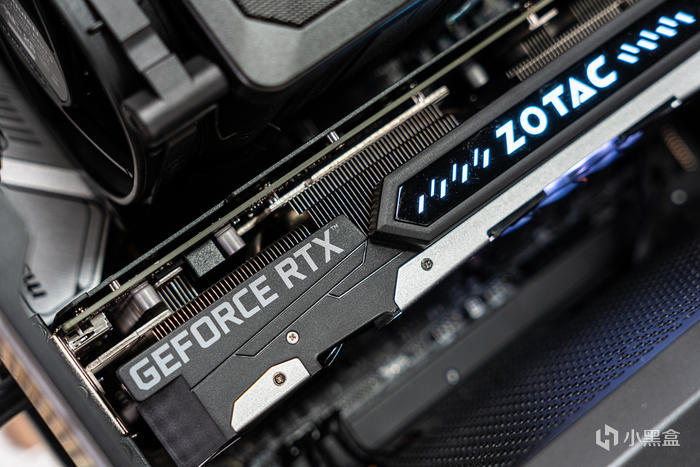

显卡上无处不在的GEFORCE RTX 英伟达logo

酷黑酷黑的德商德静界DARK ROCK PRO 5散热器，采用了7热管双塔双扇高配置规格与带有陶瓷颗粒的特殊黑色涂层

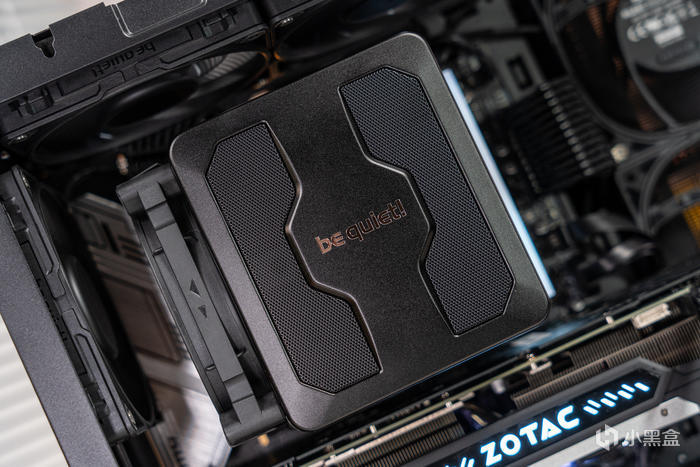

散热器顶盖上的be quiet！金属logo

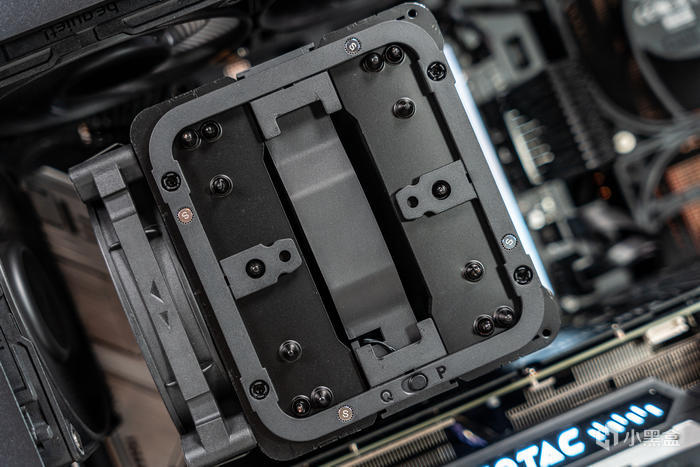

打开磁吸顶盖，可见7热管的布局为2+1+1+1+2的布局，为的是风扇中间的气流阻碍做到最低，而中间底部一个左右波动的小开关，左Q右P标识了其静音和性能两档开关

侧面的进风口处，其中底部有9片鳍片做了规避内存的设计

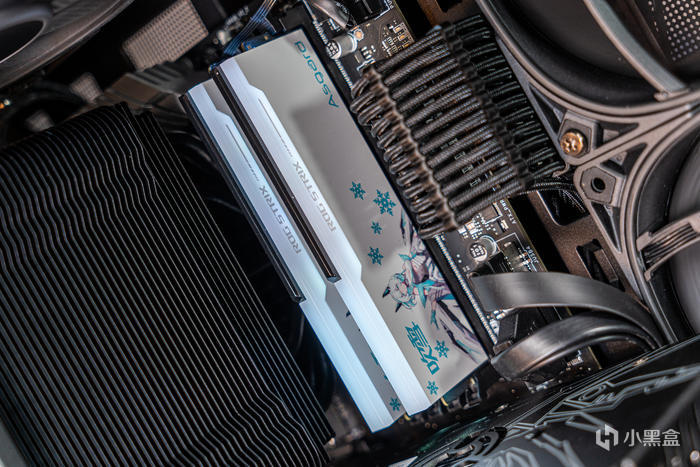

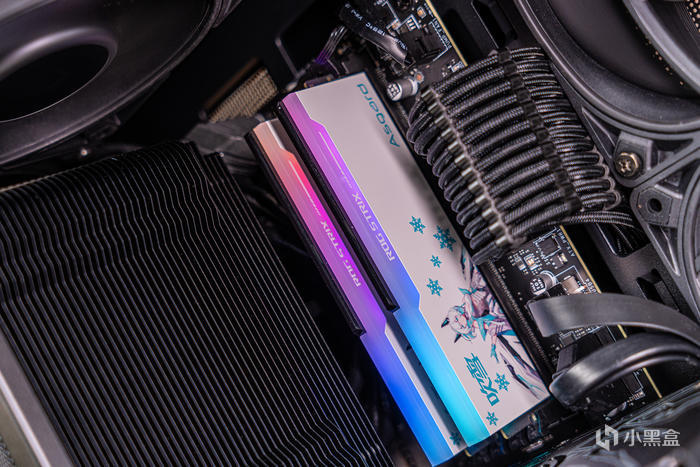

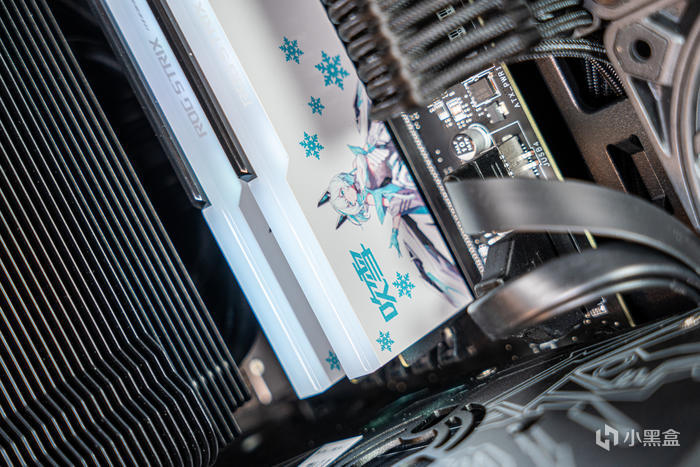

阿斯加特的吹雪联名款DDR5灯条，一袭纯白造型与纯白顶部透光罩的设计，哪怕在黑色主机中都是最靓的仔

既然是阿斯加特与吹雪的联名款，那么灯条上则少不了吹雪姬的造型，蓝色雪花与蓝色“吹雪”的点缀

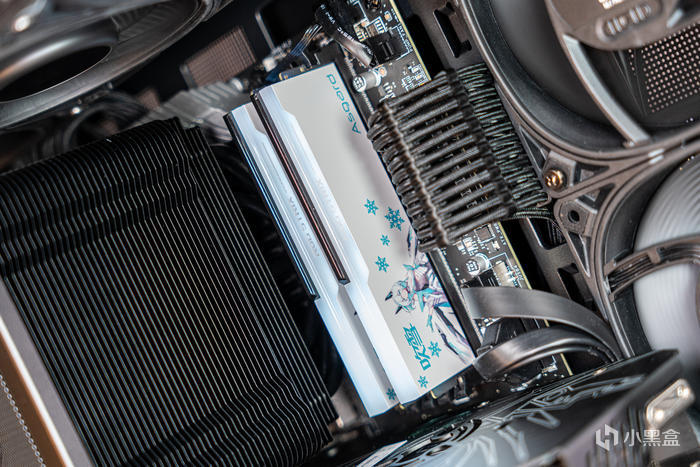

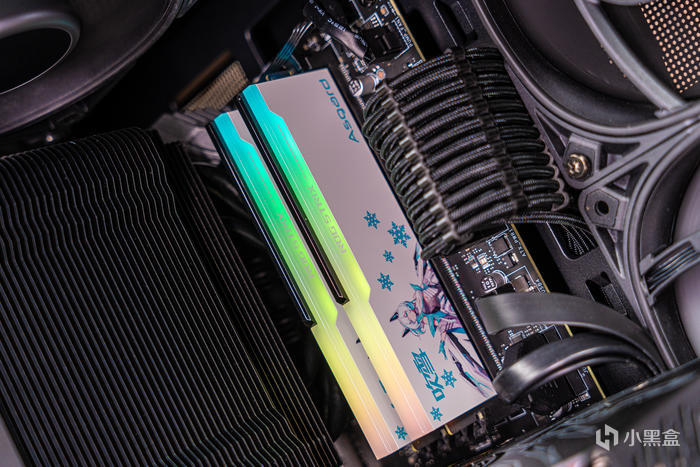

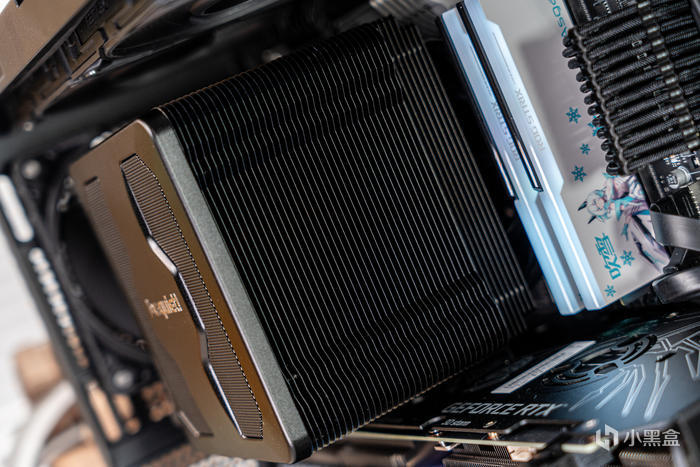

内存全景，DARK ROCK PRO5 与灯条完全互不干扰的设计

幻彩灯效律动

彩虹色更惊艳

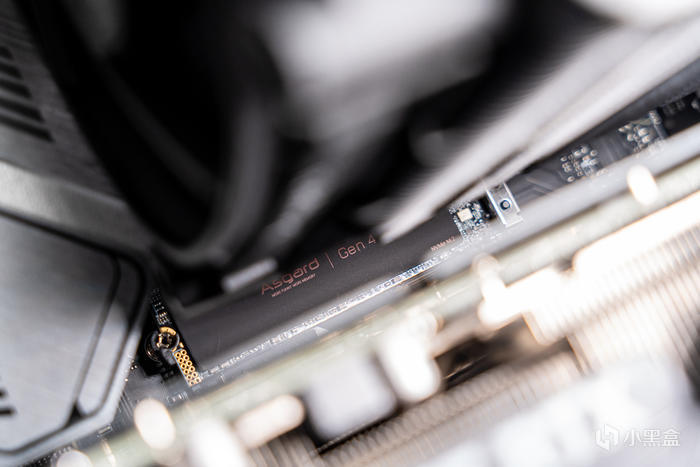

双塔散热器DARK ROCK PRO 5使得第一条M.2固态硬盘位隐藏在了下面，所以阿斯加特 AN4 LITE 2TB SSD藏得非常之深

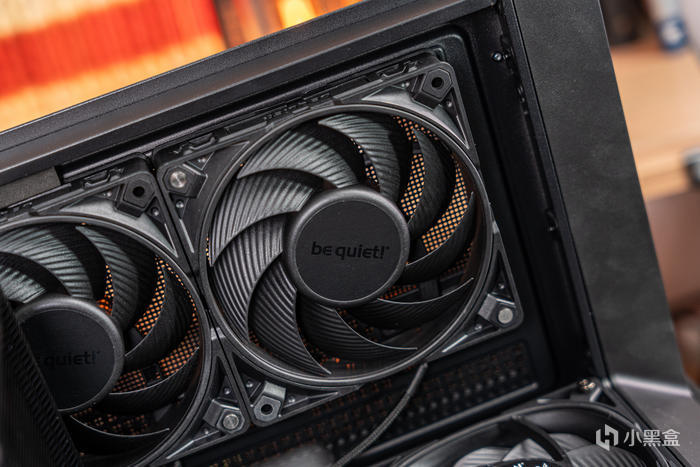

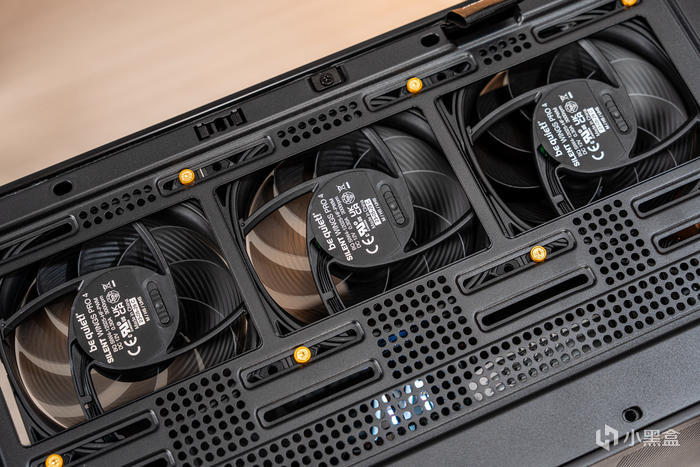

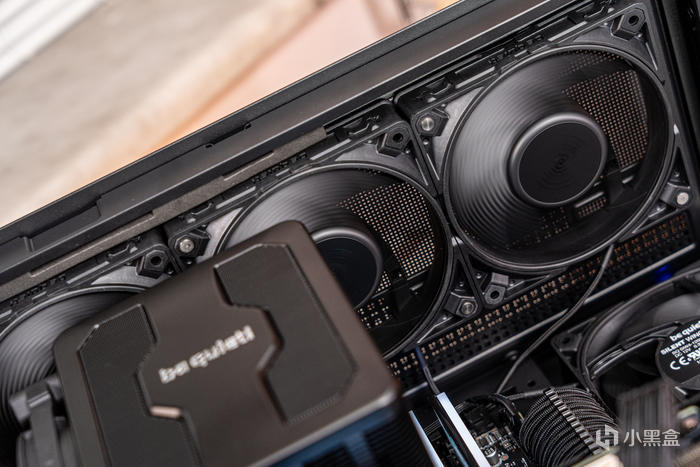

顶部3把出风设计的德商德静界（be quiet!）的旗舰款超静音风扇SILENT WINGS PRO 4 120mm PWM

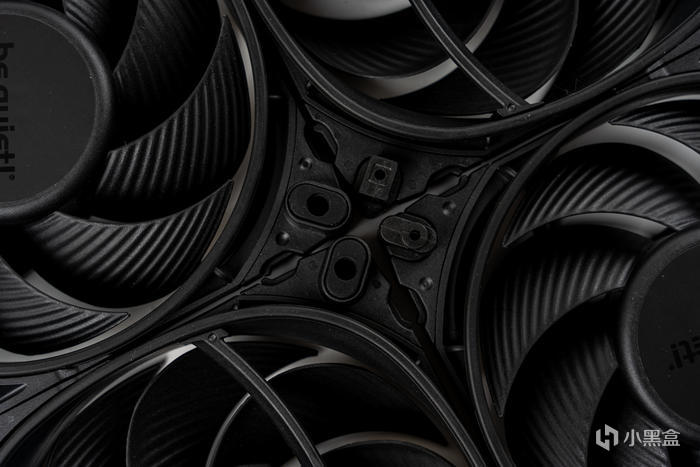

SILENT WINGS PRO 4特殊的水波纹扇叶与漏斗状风扇边框

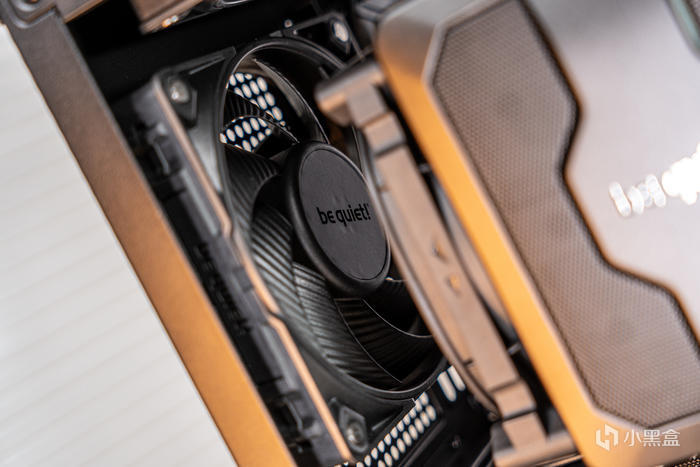

be quiet！尾部的出风扇

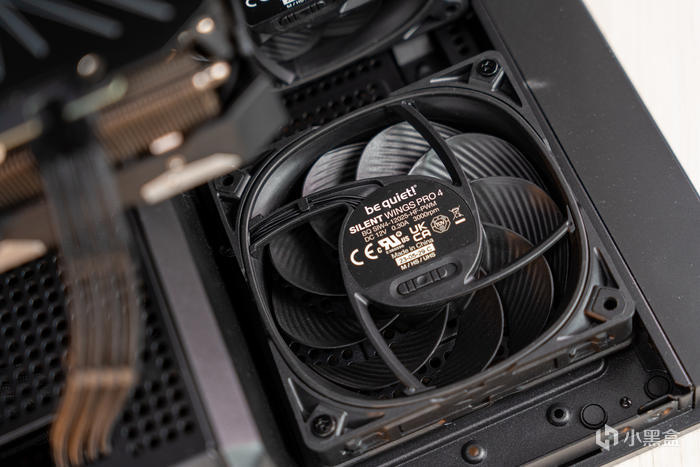

底部的进风扇SILENT WINGS PRO 4

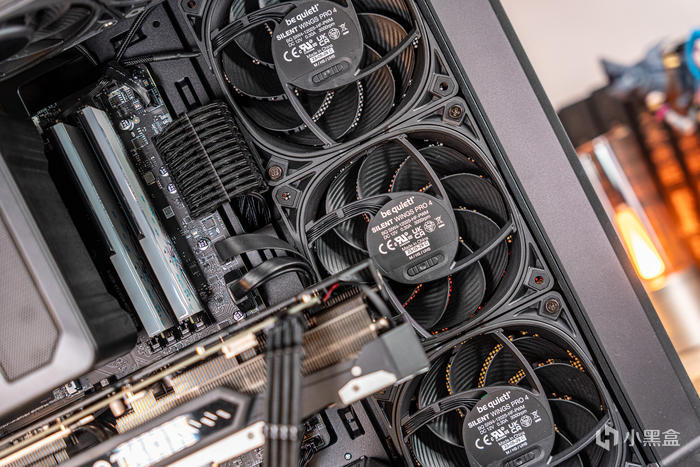

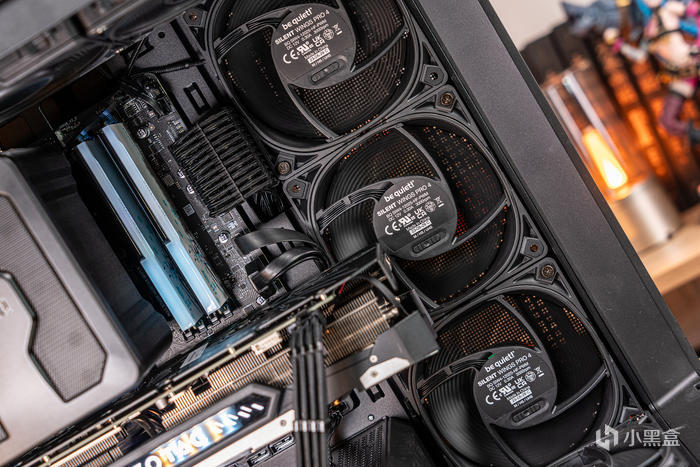

侧板边冷排位的进风扇SILENT WINGS PRO 4

转动的SILENT WINGS PRO 4依然带着波纹律动

顶部转动的SILENT WINGS PRO 4

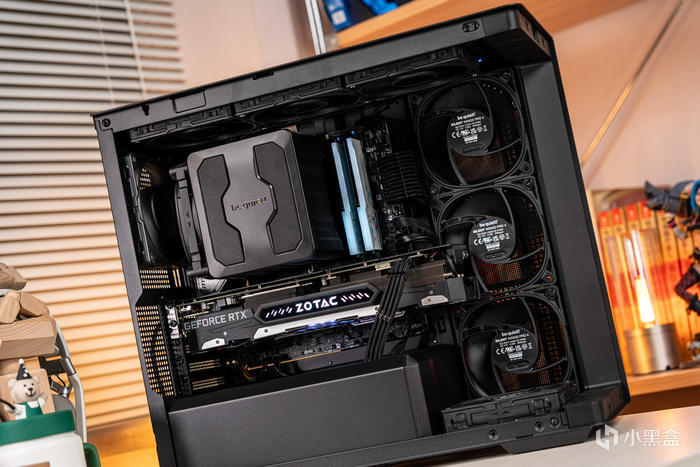

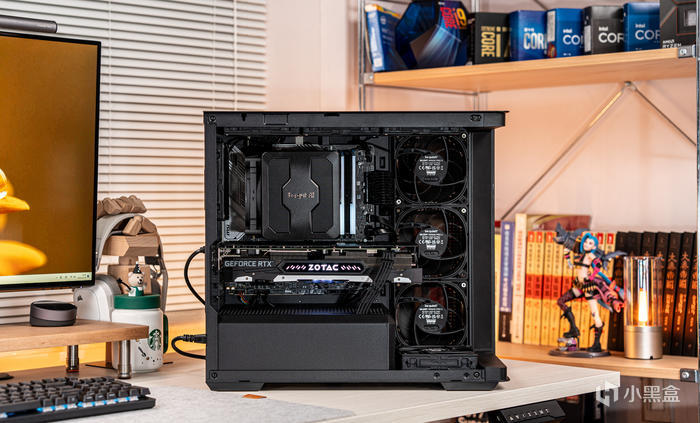

内部全景

be quiet！Pure Power12M 1200W CN 电源，静静在底部电源仓默默工作，还搭载了自家超静音的120mm be quiet！风扇支持温控

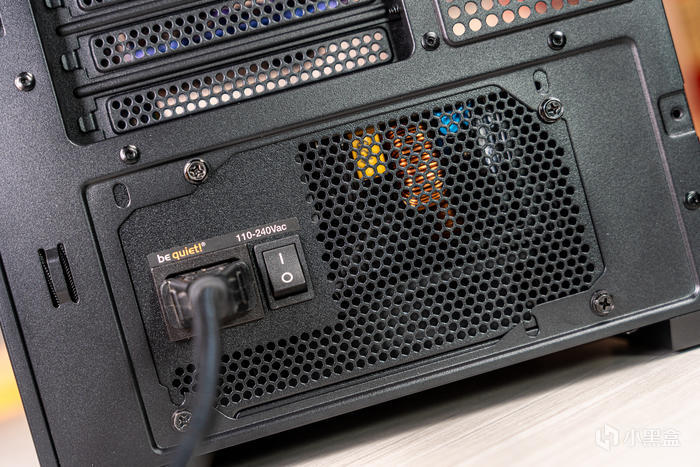

尾部电源出风口的bequiet！

配件解析

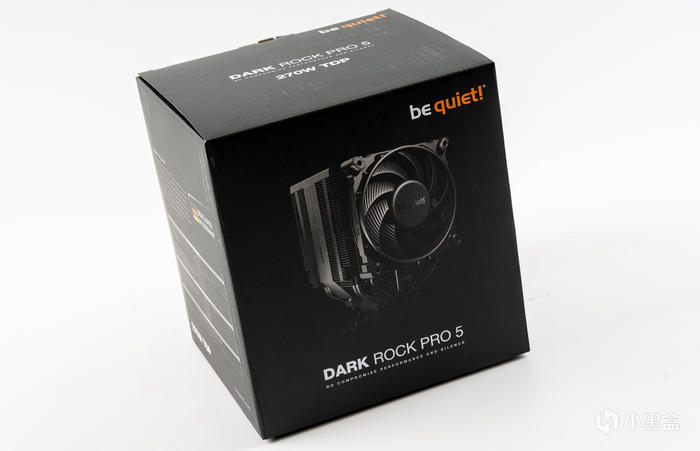

德商德静界（be quiet!） DARK ROCK PRO 5

bequiet!德商德静界的DARK ROCK PRO4是个人觉得在全黑双塔风冷散热器中质感非常精致的7热管散热器，今年又升级了DARK ROCK PRO5，依旧保持原先酷黑7热管双塔的精湛制造工艺，这款DARK ROCK PRO 5依旧是无光设计，得益于其7根6mm纯铜热管和带有陶瓷颗粒的特殊黑色涂层，还有德商德静界引以为傲的两把最新款的SILTENT WINGS 4 PWM风扇，它的散热效能可以轻松应对270W TDP的处理器，并且顶盖上海设计有静音模式开关可为静音需求的用户特别设计

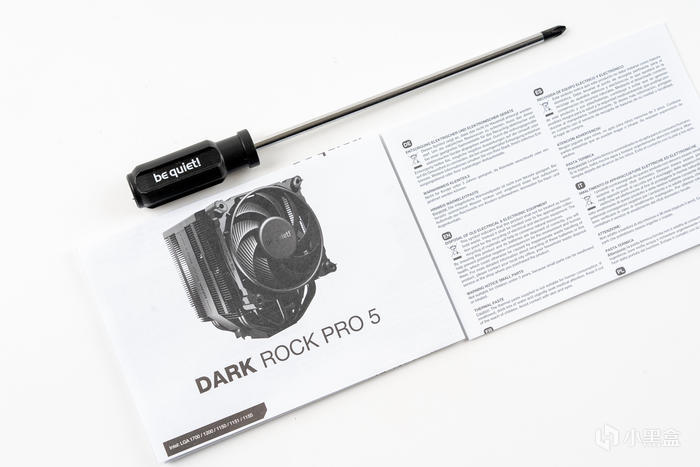

双塔散热器由于中置风扇的安装原因大都会配置一把螺丝刀，DARK ROCK PRO 5也不例外，而且这把螺丝刀质感非常不错，刀头还进行了硬度强化与磁化处理

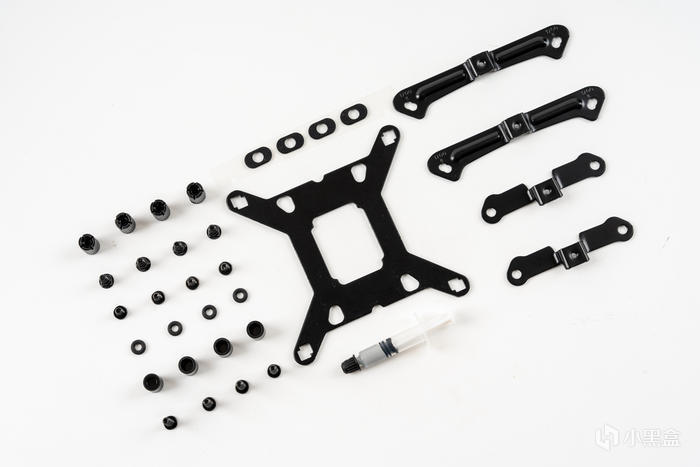

全套全金属的扣具保证了强度与钢性，主流intel与AMD都支持

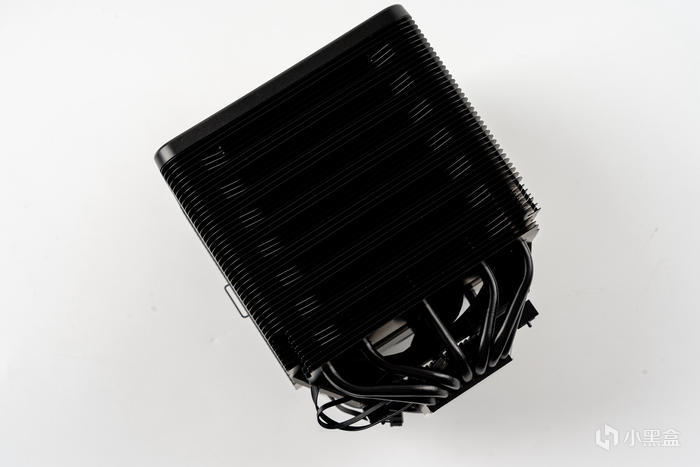

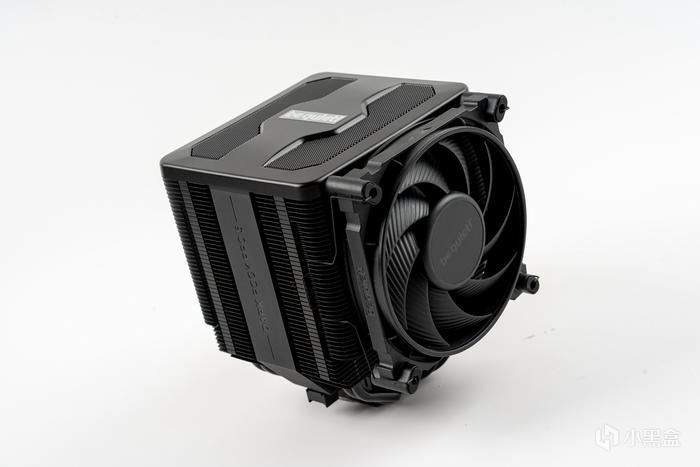

DARK ROCK PRO 5 散热器的本体，全酷黑无光设计，硬朗的风格配上稍带圆润的顶盖；145x136x168的尺寸，168mm已经属于比较高的高度了，在兼容性上需要注意，重量也达到了1292g

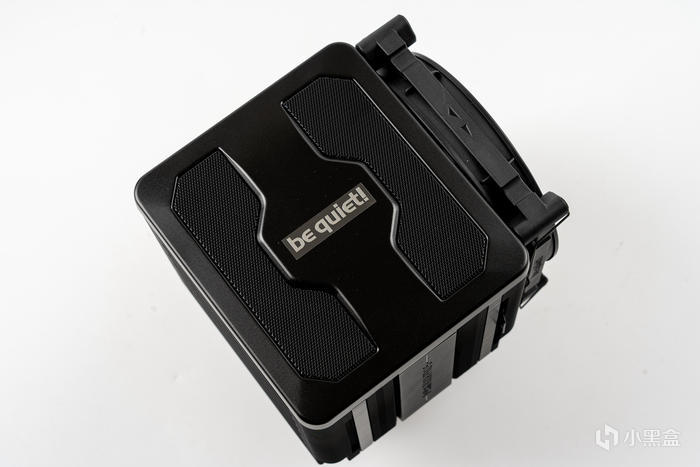

顶盖上中间的bequiet！德商德静界的logo

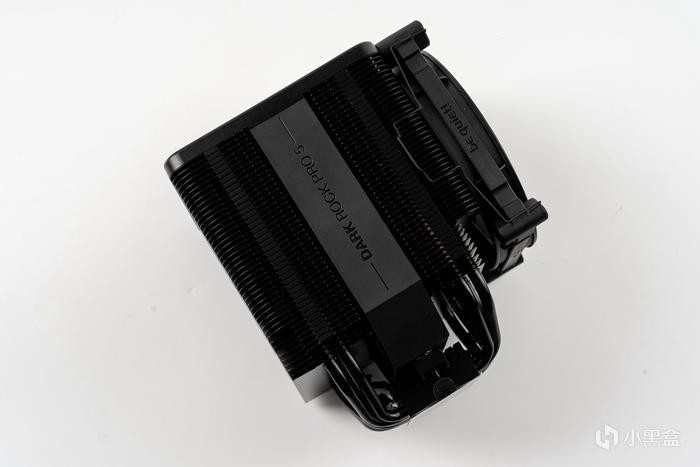

散热器侧面标记了DARK ROCK PRO 5的型号logo，实为中置风扇的支架，包括前面一把标准的SILENT WINGS 4 PWM 120风扇，风扇后面有9片鳍片做了规避内存的设计

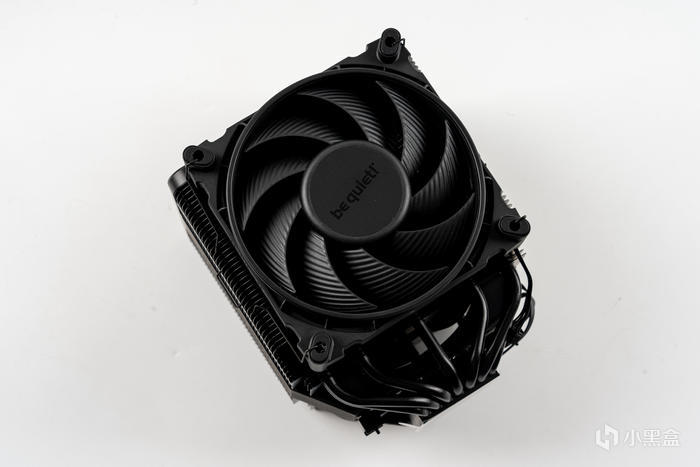

前置120mm 的SILENT WINGS 4 PWM风扇

散热器的背面出风设计，每隔三片鳍片，就有三片鳍片作了内陷设计，也是对空气动力的扰流设计，主要用来抑制噪音

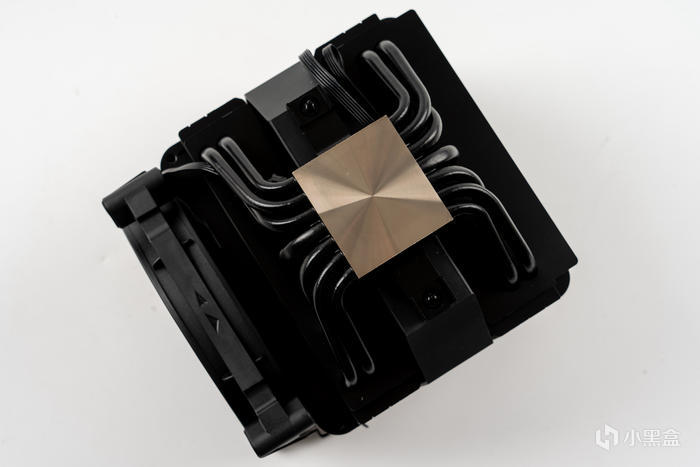

七热管的不规则布局，这样的制造工艺成本也非常高，因为每根热管弯折角度都不一样，同心圆铣纹的镀镍铜底，是这DARK ROCK PRO 5散热器唯一没有黑化的地方

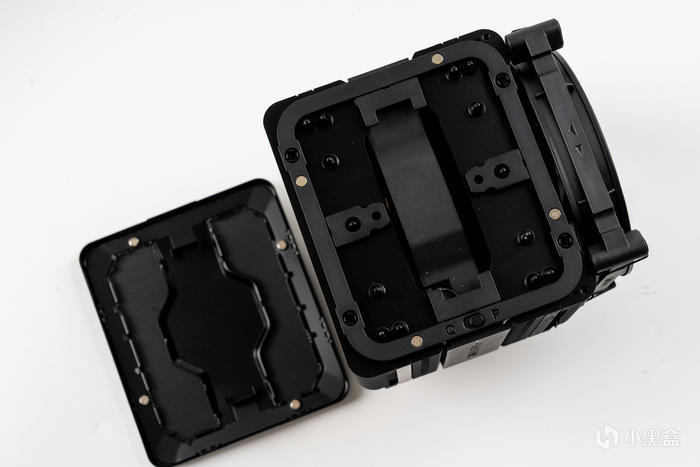

顶盖取下非常简单，只是4个磁铁通过磁吸固定的，中间底部一个左右波动的小开关，左Q右P标识了其静音和性能两档开关

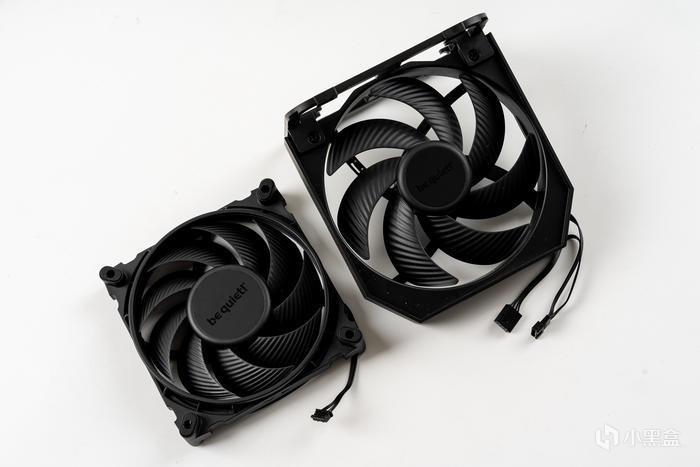

两把标配的SILENT WINGS 4 PWM风扇，12025和非标13525尺寸，2000/1700PWM，在静音模式下为1500/1300

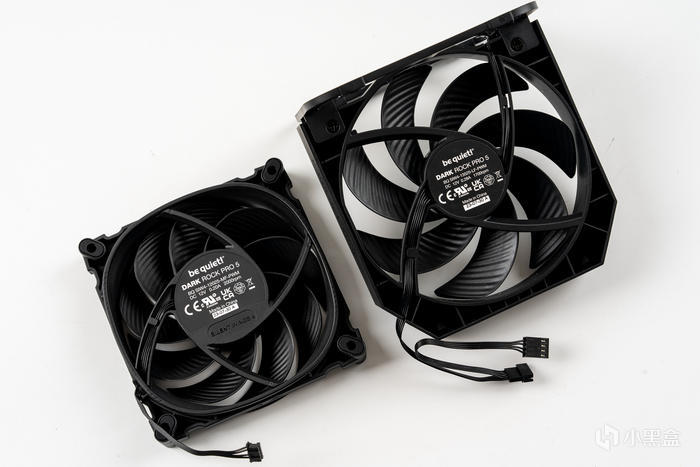

标配风扇的背面，型号标注为BQ SIW4-12025-MF-PWM和BQ SIW4-13525-LF-PWM

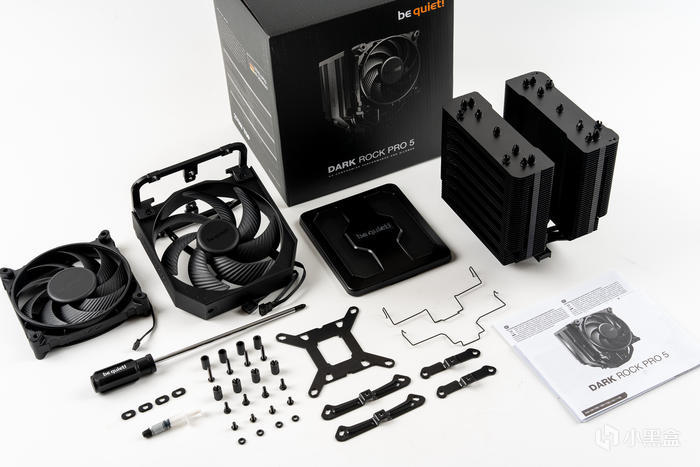

DARK ROCK PRO 5 散热器的全家福

微星 MAG B760M MORTAR WIFI II 迫击炮II

主板选择了微星MAG系列的迫击炮二代主板—— B760M MORTAR WIFI II ，这代更新点在于支持3条PCIE 4.0 M.2插槽和DDR5 7800+ MHz内存，包装依然是迫击炮风格中间大大的图形与型号标识，左上角微星龙盾logo和三年质保800电话，右边则是intel next Gen CPU READY和B760芯片组的双标，底部则标识了MAG系列和支持lightning GEN 5

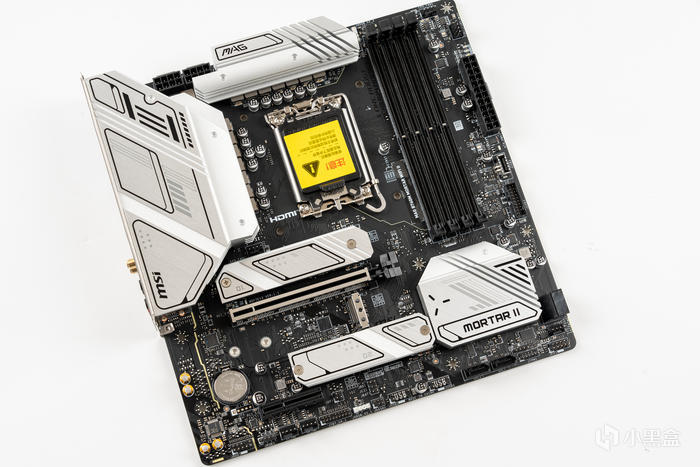

主板的本体，相对于MATX板型来说已经非常厚重，尺寸为全尺寸MATX规格，扩展型散热片采用原色可以让主板黑白双色皆可搭配，特别是其12路75A的智能供电（12+1+1），保持中端主板的强力规格，另外依然保持了PCIE5.0 X16的SMT显卡插槽，WIFI6E无线和蓝牙5.3，以及高达20 Gbps速率的lighting20G type-C口和三个10Gbps速率的USB3.2 GEN2X2

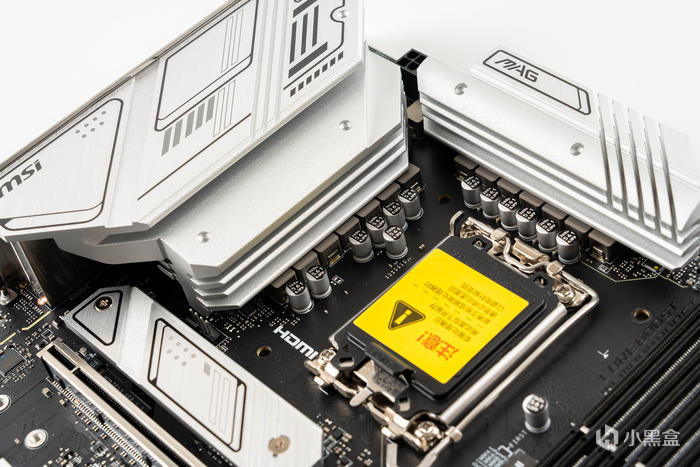

主要规格是12相75A智能供电，总计12+1+1相的14路供电设计，配合微星第三代钛金电感，能充分发挥14代处理器的性能潜力，不超频带个14900KS也能轻松应付

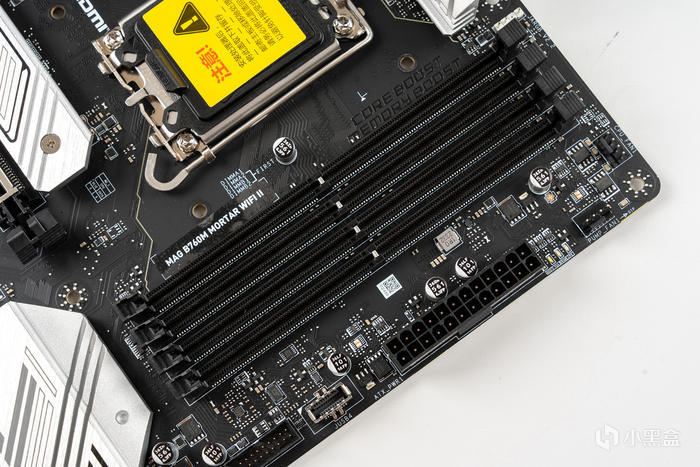

四条单边卡扣的DDR5 内存插槽且中间有加固设计，主板背面也能看到SMT贴片工艺提升内存性能,微星的DDR5 内存加速引擎Memory TRY IT !能使B760M迫击炮II超频速度支持高达7800+MHz

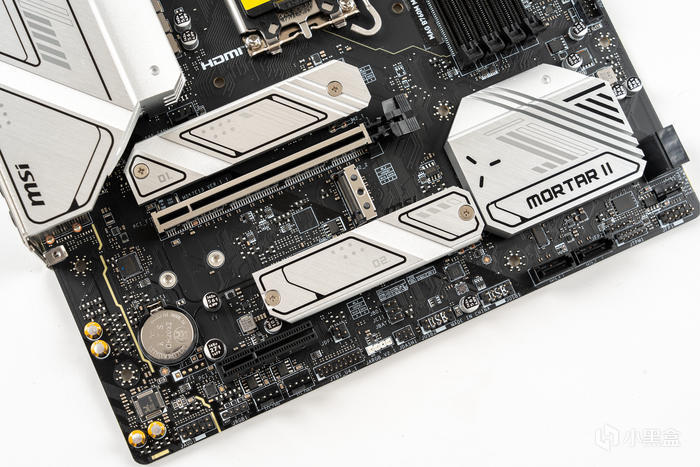

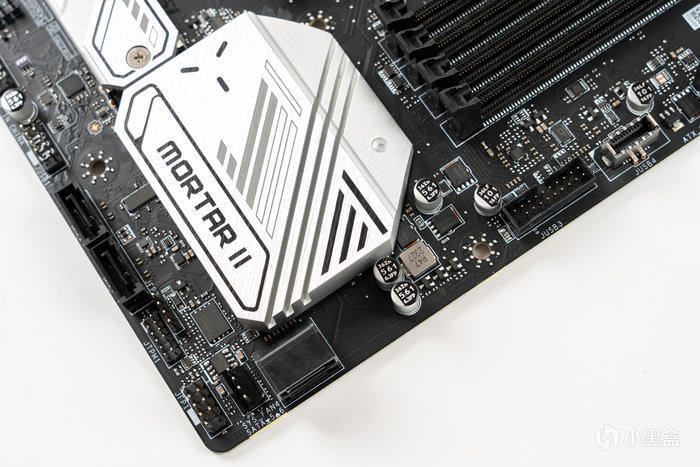

B760芯片组的散热片，上面为拉丝处理并有MORTAR II的迫击炮二代标识，同时还有4个SATA存储接口，和主板的前置USB3.0和TYPE-C接口

主板右侧这里的前置TYPE-C和USB3.0接口，以及4个SATA3存储扩展接口

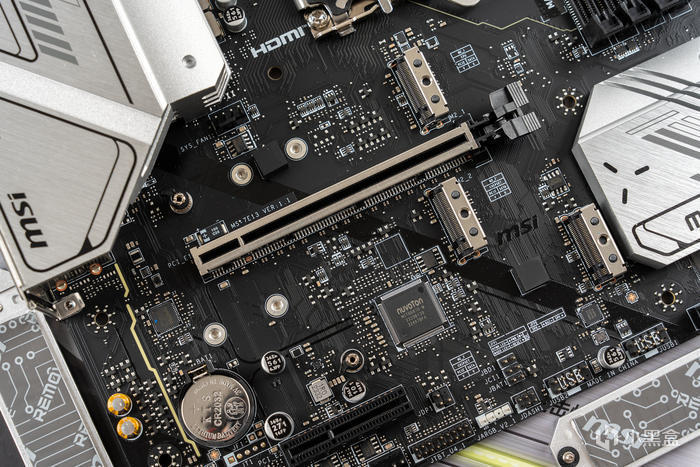

PCIe扩展区域，一条配备钢铁装甲加固的PCIe5.0 X 16，下面是一条开放式的 PCIe 4.0 X 4

主板提供了3条M.2，均支持PCIe4.0 X 4 ，其中第1条和第3条配备了M.2冰霜铠甲；左边是声卡部分和电解电容

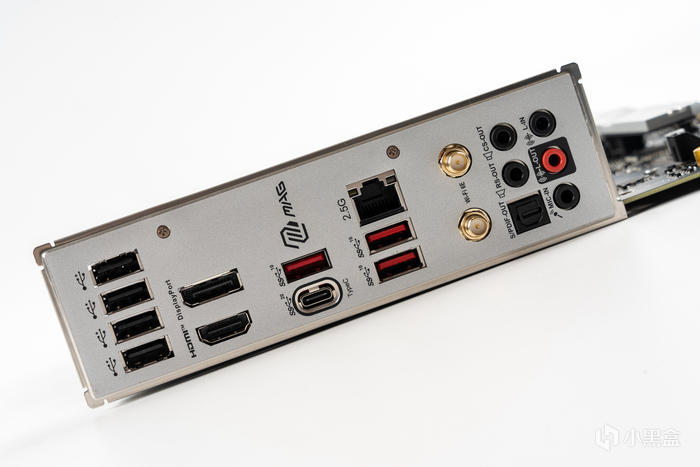

一体式IO护盾背板，从左至右的接口IO依次提供了如下接口：4个USB2.0、集显DP和HDMI口、1个20Gbps的USB3.2 GEN 2X2 Type-C口、3个10Gbps的USB3.2 GEN2 Type-A口、2.5G有线接口、WIFI6E接口以及7.1声道音频接口

索泰（ZOTAC）GeForce RTX 4060Ti-8G 天启 OC

显卡使用了索泰的RTX 4060TI-8GB 天启OC，它采用NV Ada Lovelace架构和TSMC 4N工艺，4352cuda处理器和8GB 128BIT GDDR6显存，采用的8+1相供电设计和单PCIE-E 8P供电接口，整卡TGP功耗为160W，尺寸为315x121x60mm，三风扇三槽显卡，使用索泰冰芯散热系统

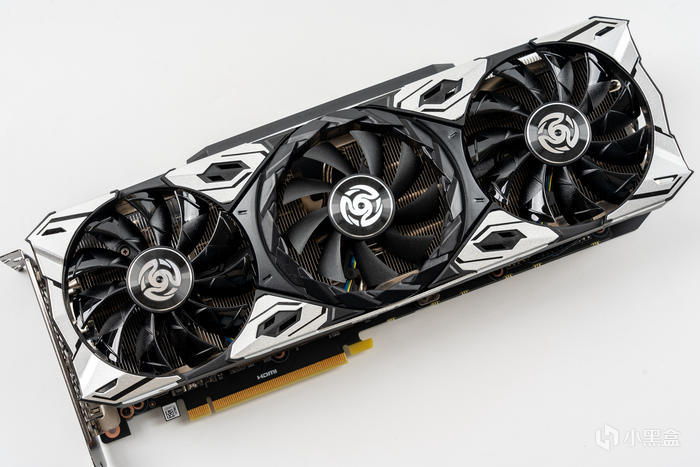

索泰RTX4060TI-8GB 天启OC 显卡本体，采用的全新升级的高效能冰芯散热系统，搭载盾鳞仿生扇叶、大面积冰镜导热底座、冰脉2.0热管、全覆盖高密度镀镍片，对流穿透散热设计，能够大大提升显卡散热效能和释放核心潜能，可让4060TI性能完全发挥。而整个散热银鳞装甲风格，黑色主色调搭配银鳞合金甲片，增加显卡正面结构强度的同时让显卡造型增添几分飒爽之气

高强度合金材料一体铸形而成的背板，增加显卡结构强度有效保护PCB，提升显卡静电防护能力

显卡的顶部具有GEFORCE RTX 的logo和ZOTAC 的ARGB灯效，内部散热的冰镜导热模组使用镜面抛光工艺散热底座和精密焊接工艺提升导热效率，从顶部也可以看到整个显卡三槽厚度，内部加厚、加高的镀镍散热片模组可提升鳍片散热面积轻松应对散热挑战

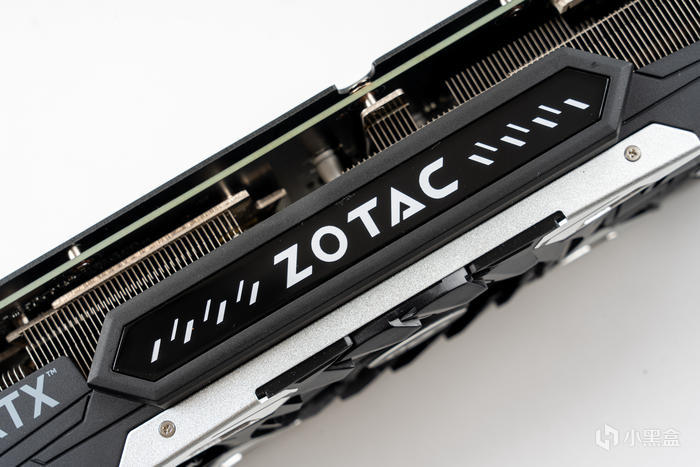

顶部ZOTAC的logo灯效采用镜面半透明呼吸灯

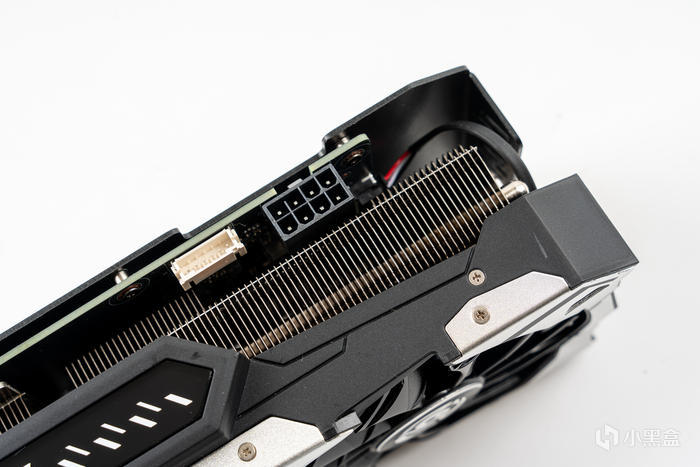

显卡的整卡功耗为160W，一个PCIE8pin的接口供电完全足够

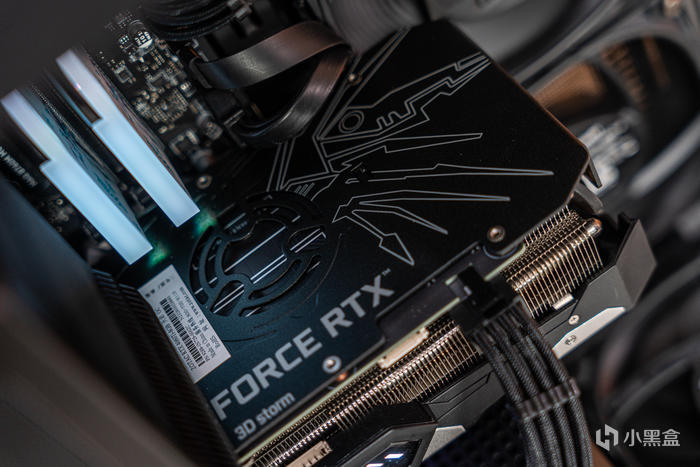

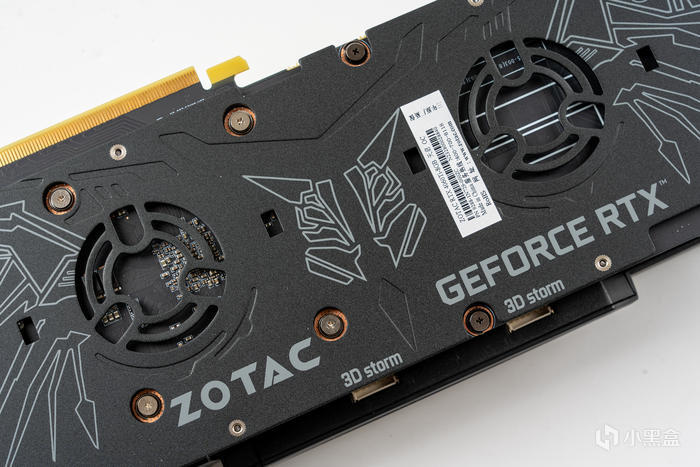

背板中间的装饰以及ZOTAC 、GEFORCE RTX 的双logo，还有两处的镂空散热并可安装索泰专配散热风扇

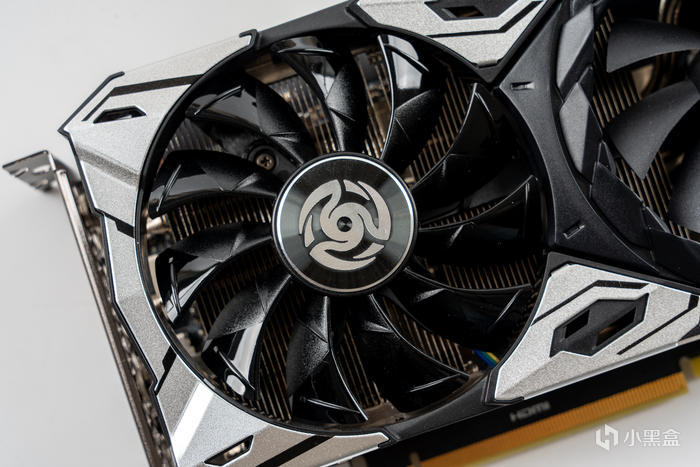

大尺寸的仿生盾鳞风扇，加高纵深提升扇叶面积，提高风量风压来优化散热；同时风扇周圈为透光钻切幻彩呼吸灯，晶环ARGB光效投射而出

两侧的风扇与中间风扇不一样的是无光设计

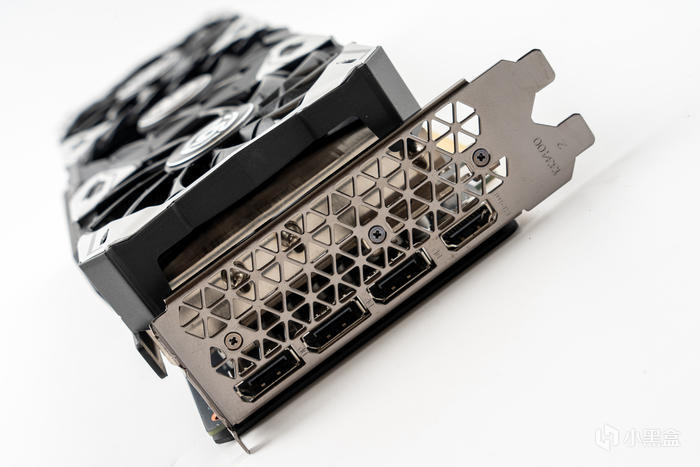

RTX40系显卡标配的3DP 1.4A+1HDMI2.0四接口布局

阿斯加特（Asgard）吹雪联名款 DDR5 7200 32GB RGB内存套装

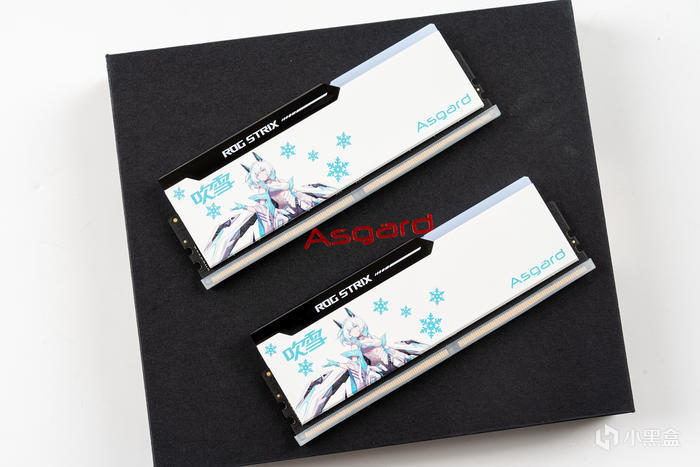

阿斯加特的吹雪联名款DDR5灯条，这款为高频内存，型号DDR5 7200 、时序C34-46-46-116，32G容量。包装正面是联名的吹雪姬图案与内存彩图，左上角则是BRAGI博拉琪系列，右上角则是ASGARD 和ROG STRIX 联名的标

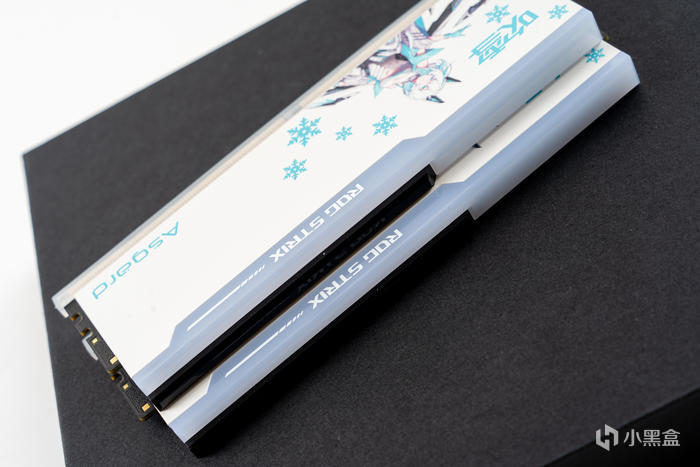

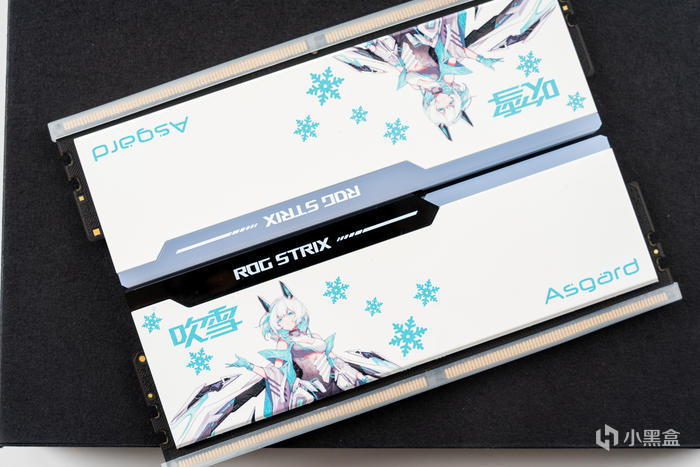

内存本体相当厚重，散热片的规模能感受到满满的诚意。正面是吹雪姬图案与雪花logo，左上角中文标注了吹雪，右下角则是ASGARD的logo，顶部半截导光条，不透光的黑色装饰条中间标注了ROG STRIX

内存细节，铝合金散热都是双面1.6mm厚度的

内存两面顶部不同的设计，这套内存使用的是海力士A-Die H5CG48AGBD来自SK HYNIX的可靠品质芯片，电路板又加入PMIC电源芯框架，而DDR5 DRAM为每128位数据设置8位ECC存储空间

导光条材质晶莹剔透，撞色配置能更透露出白色主题

阿斯加特 AN4 LITE 2TB SSD

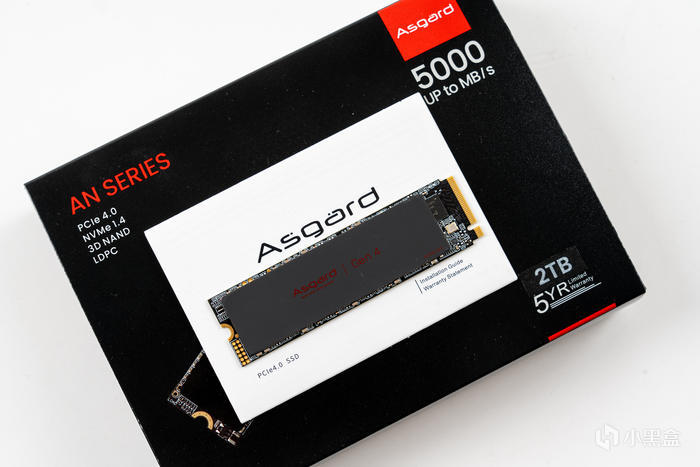

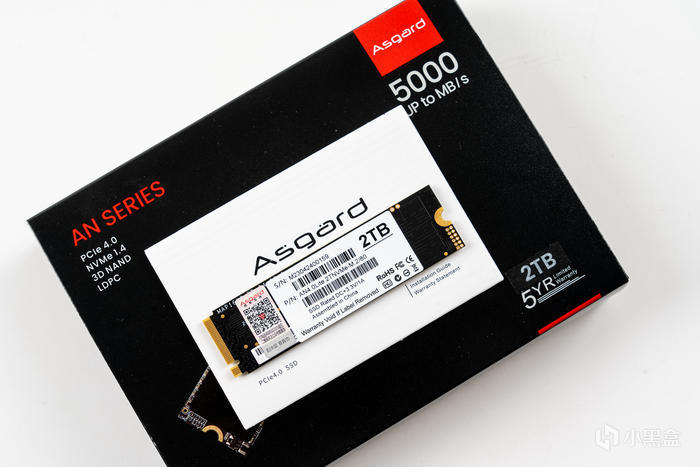

固态硬盘使用的是阿斯加特的AN4 LITE 2TB SSD，为PCIE4.0规格，支持NVMe 1.4，采用3DNAND 颗粒与LDPC技术，读取速度高达5000MB/S，提供了五年质保，包装为黑底红字风格。这款固态硬盘搭载的主控为INNOGRIT英韧科技IG5220BAA和3D NAND颗粒。该主控是英韧科技在2021年9月推出了一款的次旗舰级别的PCIe4.0主控。其采用12nm制造工艺，支持4个NAND通道，理论性能读取和写入都有5GB/s左右。

AN4.0 LITE 2TB SSD的本体，为标准的M.2 2280尺寸和低功耗设计，适配主流台式机及笔记本，并支持新一代PS5平台，它采用铜箔散热片，精选散热工艺，导热系数 39W/（m.k)；散热面积为8cm²，可有效降低温度7°。

产品本体的背面是防伪标签与PN号标识，此2TB款提供了5000MB/S的读取与4500MB/S的写入速度，TBW为1200TB，以及150万小时的MTBF

德商德静界（be quiet!）SILENT WINGS PRO 4 120mm PWM

德商德静界（be quiet!）的SILENT WINGS 系列一直是低噪音风扇的代名词，目前已经更新到了第四代，而其特殊的水波纹扇叶与漏斗状风扇边框设计依然得到了传承，而SILENT WINGS PRO 4严苛的制造工艺使扇叶与边框之间距离再度缩短，使得这把标准12025风扇能在3000转下获得142.5m3/h的风量、5.31mmH2O的风压，而噪音只有36.9dB(A)。

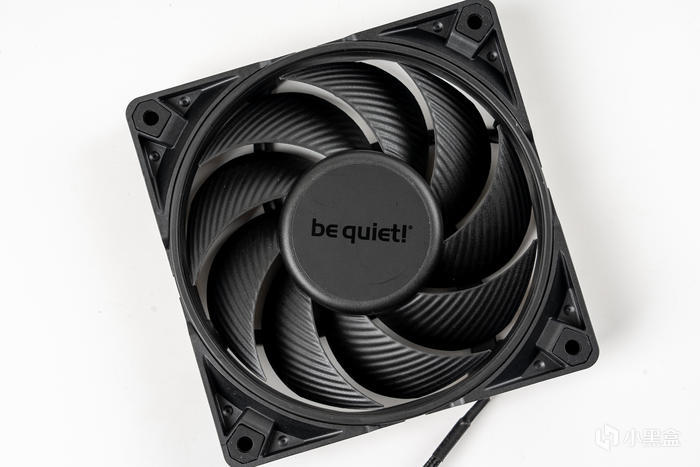

SILENT WINGS PRO 4的本体，扇叶为11叶高风压高风量设计

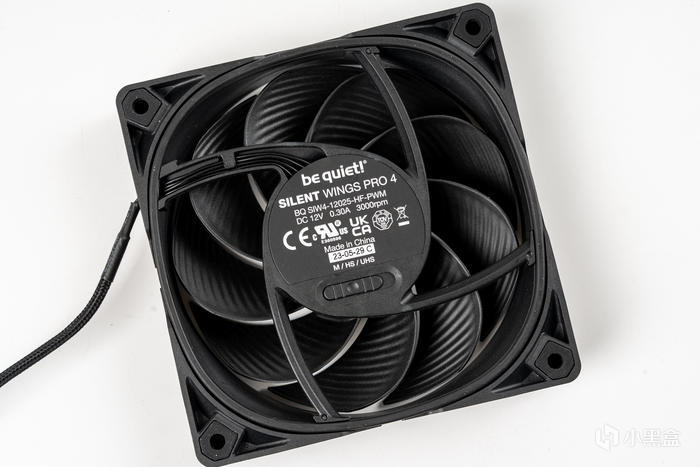

SILENT WINGS PRO 4的风扇背面，DC12V 0.30A 3000RPM，采用FDB流体动力轴承，六级风扇马达搭配三相交流变频器，低电流低振幅低噪音设计，使用寿命高达30万小时；下面有个三档速度手动调节按钮，UHS为3000RPM，HS为2500RPM，M为1600RPM

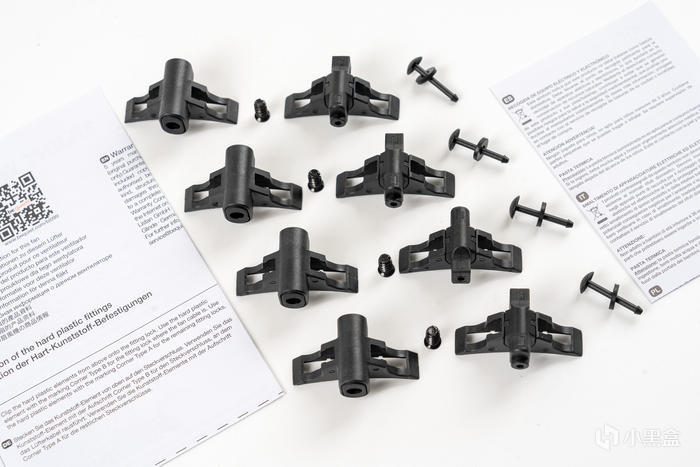

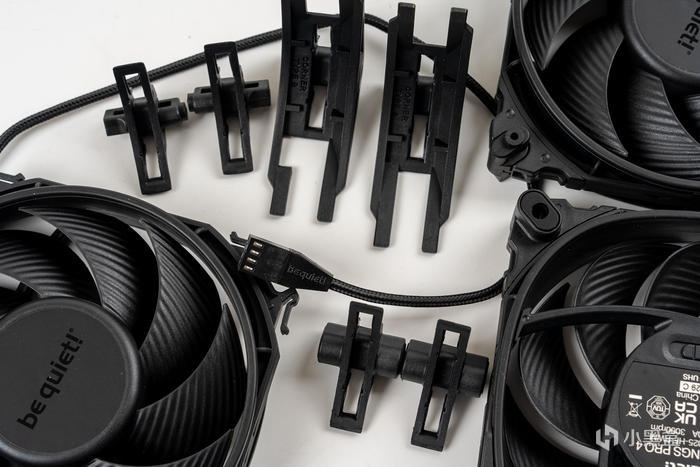

附件有两种硅胶减震脚垫

风扇的侧面有be quiet!的logo，两边为脚垫

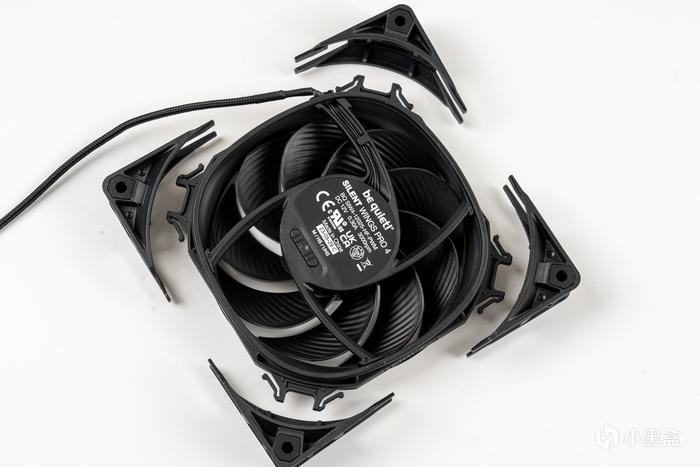

脚垫拆除方式比较简单，两个侧边中间的弹扣按下朝风扇的反方向拉出即可，更换的话只要对准两个弹扣按下即可

除脚垫比较精致外，风扇的PWM接口也是精致的设计，还采用阻燃编织包网线缆，颜值高同时还能保护风扇供电

风扇的硅胶脚垫都非常整齐，且扇叶的正反面都可看到与风扇边框缝隙非常小，可见制造工艺相当了得，另外更换附件的两套脚垫也是一致的整齐

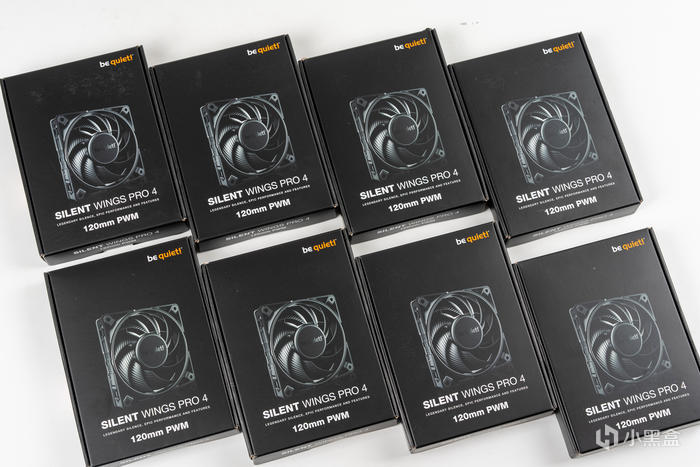

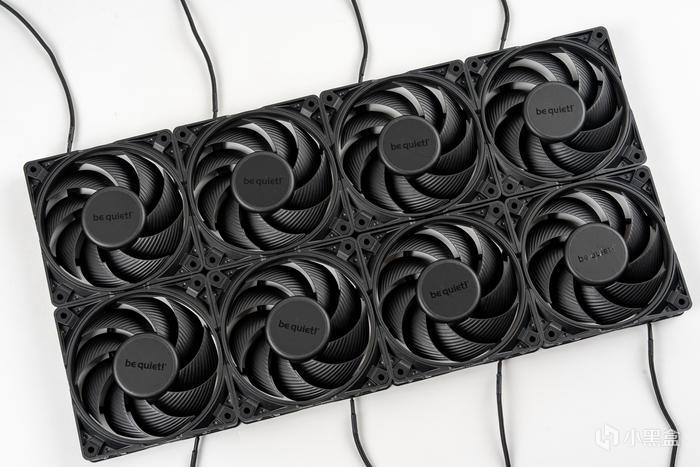

8个120mm SILENT WINGS PRO 4，排排坐分果果

德商德静界“be quiet！”Pure Power12M 1200W CN 金牌全模电源ATX 3.0

电源是使用的德商德静界全新电源产品PURE POWER 12 M全模组电源，这一款是1200W采用双路12V输出，，并通过了80PLUS金牌认证，转换效率可达93.7%，使用LLC拓扑结构和原生PCIE5.0提供一流电压调节和效率，进入ATX3.0时代配备原生12VHPWR接口，当然还搭载了自家超静音的120mm be quiet！风扇支持温控；全模组的扁平软线，其中24Pin和12VHPWR线为包网设计

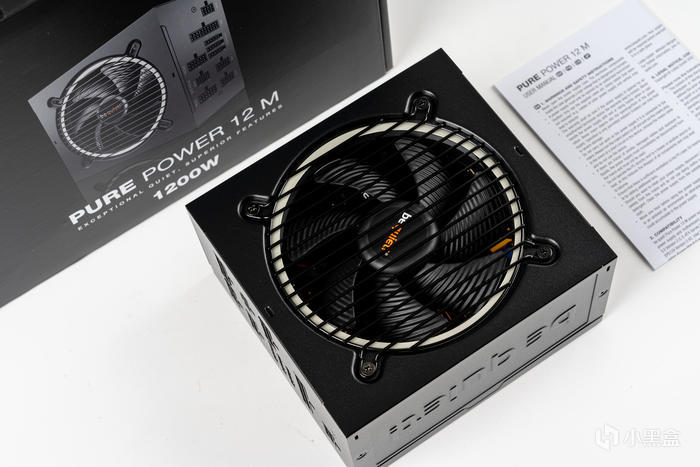

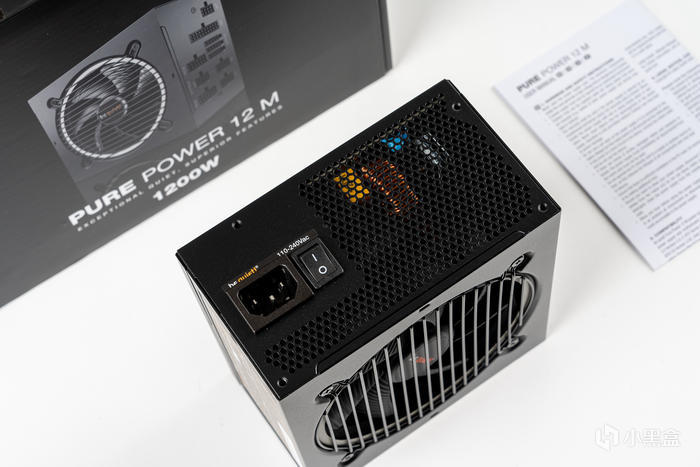

电源的本体，风扇的进风口为钢网防尘结构，内部搭载的是带有静音减震垫的120mm be quiet！静音风扇

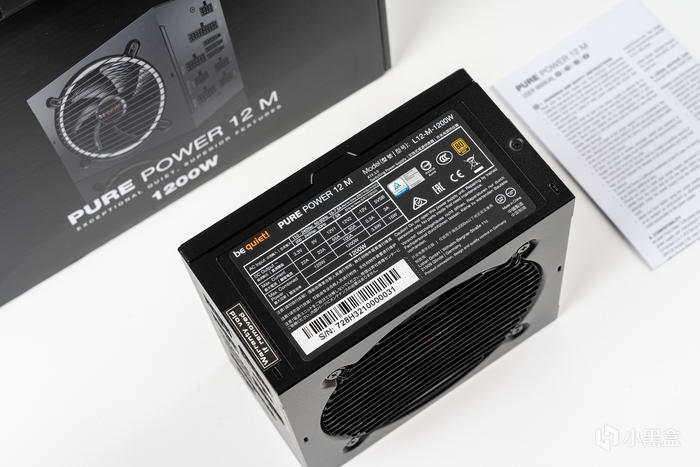

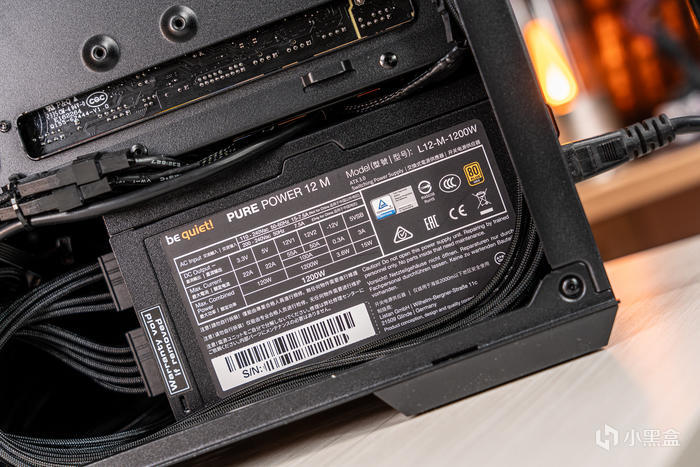

电源的侧面是其铭牌，标注了通过多种认证规格，已经标注了提供55A 12V1 和 50A 12V2的双路12V规格

电源的全模组接口一侧，其中12VHPWR标注为12V1和12V2同时供给

电源的出风口提供了电源开关和be quiet！的铭牌

乔思伯（JONSBO）D300黑色 MATX机箱

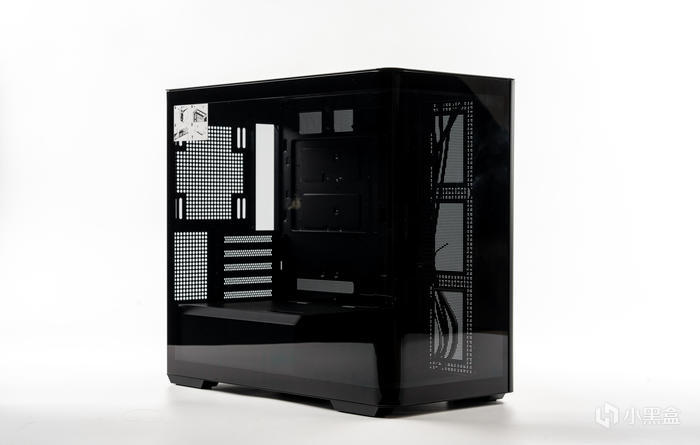

乔思伯D301升级姊妹款，弧形钢化玻璃的D300小型海景房机箱，顶盖与背线侧采用大面积MESH细孔，结合曲面一体化弯折环视钢化玻璃侧板，无A柱270°超宽景设计，最大还能兼容10组风扇位，并且还能兼容背插主板与普通MATX主板；D300整体的尺寸为460.2mm*236.4mm*420.9mm的长宽高，兼容180mm塔式风冷与360水排，显卡最长430mm，电源最长200mm，机箱净重8KG，为一款标准设计的紧凑型MESH网板MATX海景房；整块曲面一体化弯折环视钢化玻璃侧板，通过顶部的两边各一颗螺丝固定，底部为插销式固定方式，取放设计还是非常方便的
