当英特尔14代桌面酷睿处理器推出后，选择了性能升幅最为明显的i7-14700K处理器，其增加了四个能效核心，大小核心的频率均提高了一点点，同时意味着其满载功耗与温度会有所提高，感觉原有的B760主板的供电难以支撑，正所谓好马配好鞍，为了能够更好地承载这颗14700K处理器，自掏腰包，直接升级至微星MPG Z790 EDGE Ti MAX WIFI主板，该主板是在原有MPG Z790 EDGE WIFI主板上进行适当强化升级，比如升级到支持更高频率的内存条，支持PCIe 5.0固态硬盘以及WiFi7功能，接下来从消费者的角度谈谈这块主板。

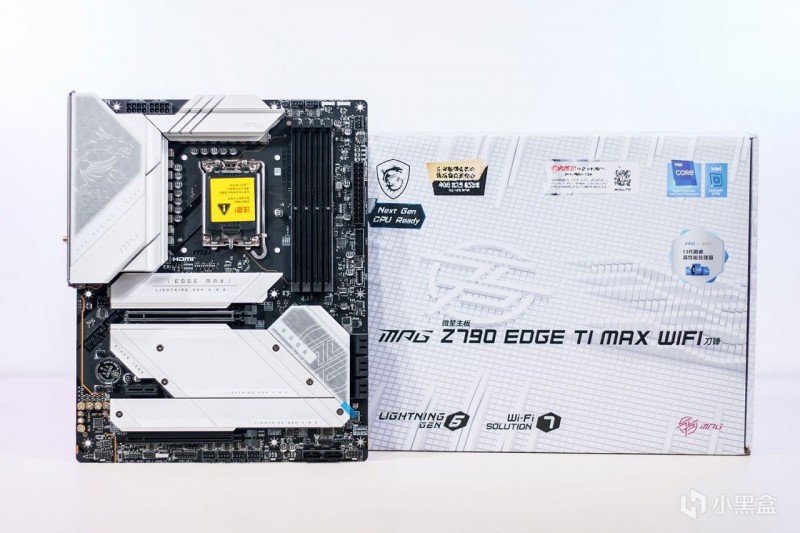

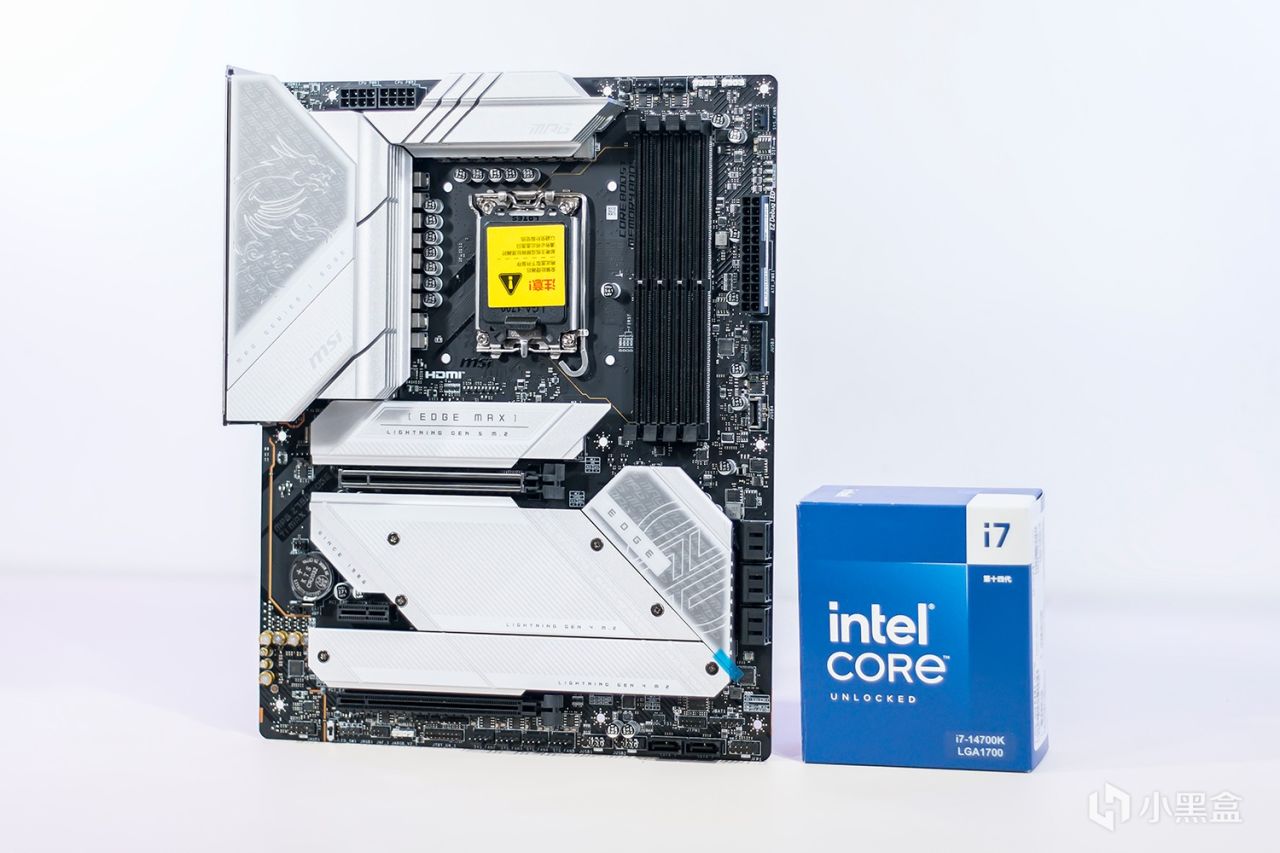

本次详细开箱过程略过，随机配件包含了SATA数据线与散热风扇控制线等线材，微星MPG Z790 EDGE Ti MAX WIFI主板采用ATX尺寸（24.3x30.4cm）规格，PCB基板采用全黑色设计，不过在供电模组、固态硬盘插槽与PCH芯片之上均覆盖银白色的铝合金散热装甲，使主板看起来接近于银白色风格。

ATX尺寸规格的主板具备扩展性较高的优势，充足的空间能够安置更多的PCIe插槽、M.2固态硬盘插槽以及内存插槽，由于主板表面覆盖了厚实的金属散热装甲，整体重量很重，在主板的背面分布了不少电容电阻等元器件，在装入机箱时需要注意别磕碰到。

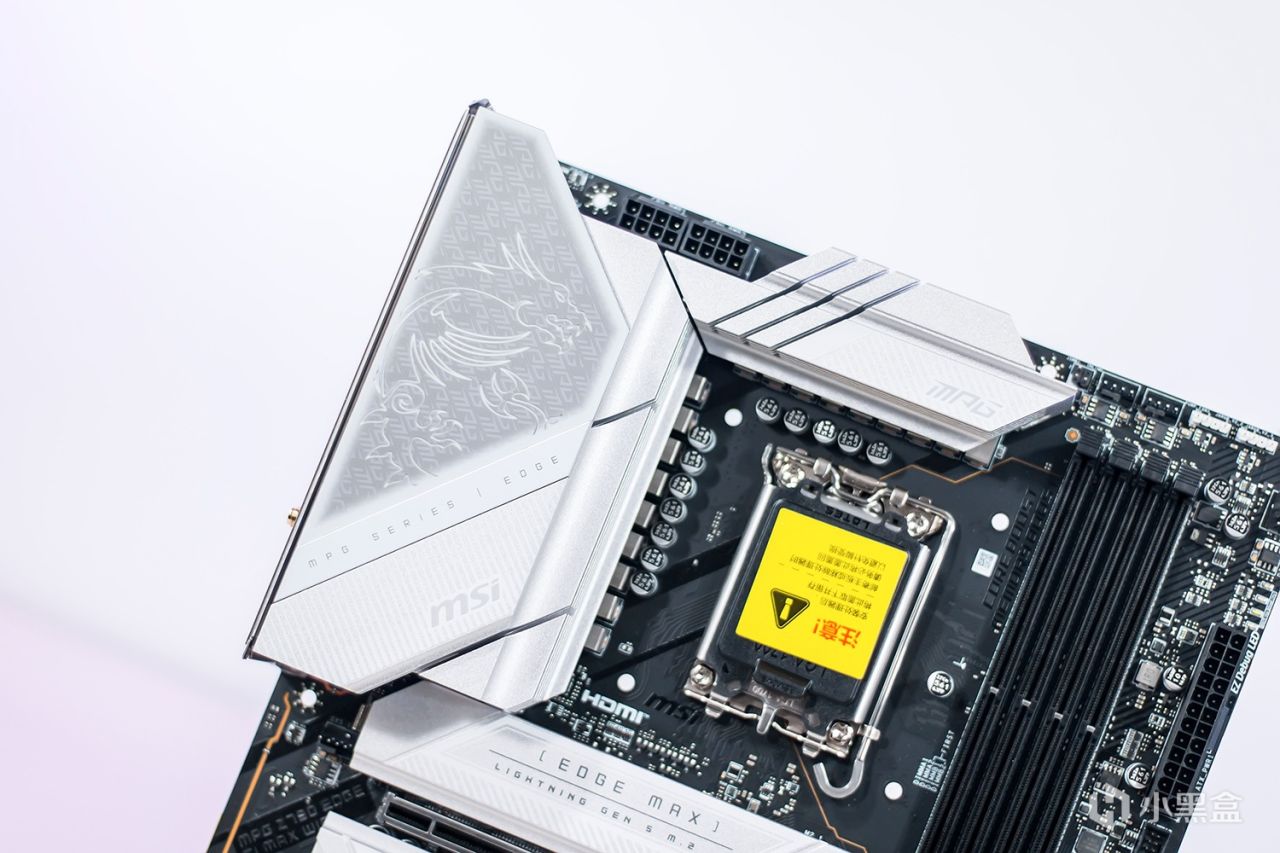

主板采用16+1+1相供电方案，基本满足大多数高端处理器稳定供电需求，在供电元器件部分采用被动散热方式，表面覆盖有相当厚实的铝合金材质散热模块，主副模块之间采用铜管连接提高散热效率，为整体系统长时间运行的稳定基础，主散热模块表面带有龙徽标。

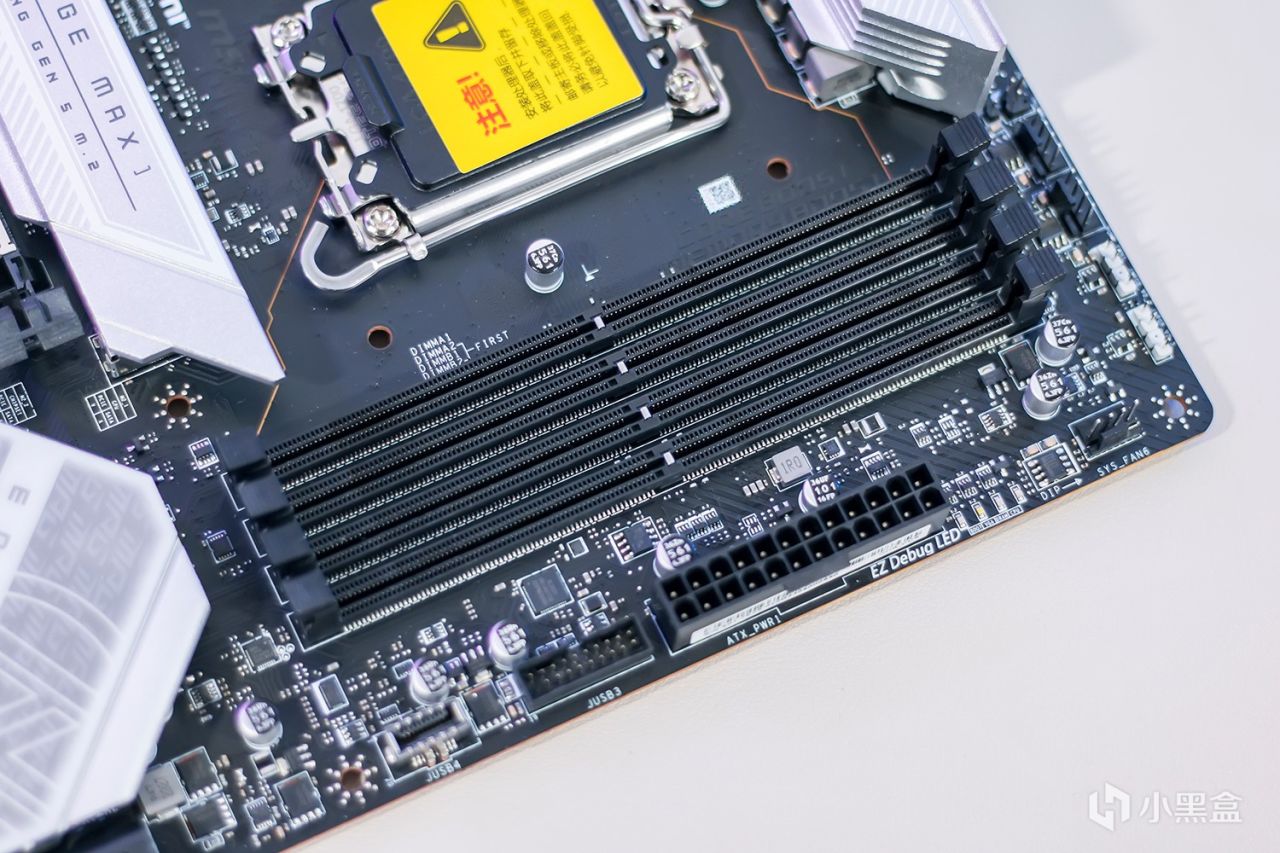

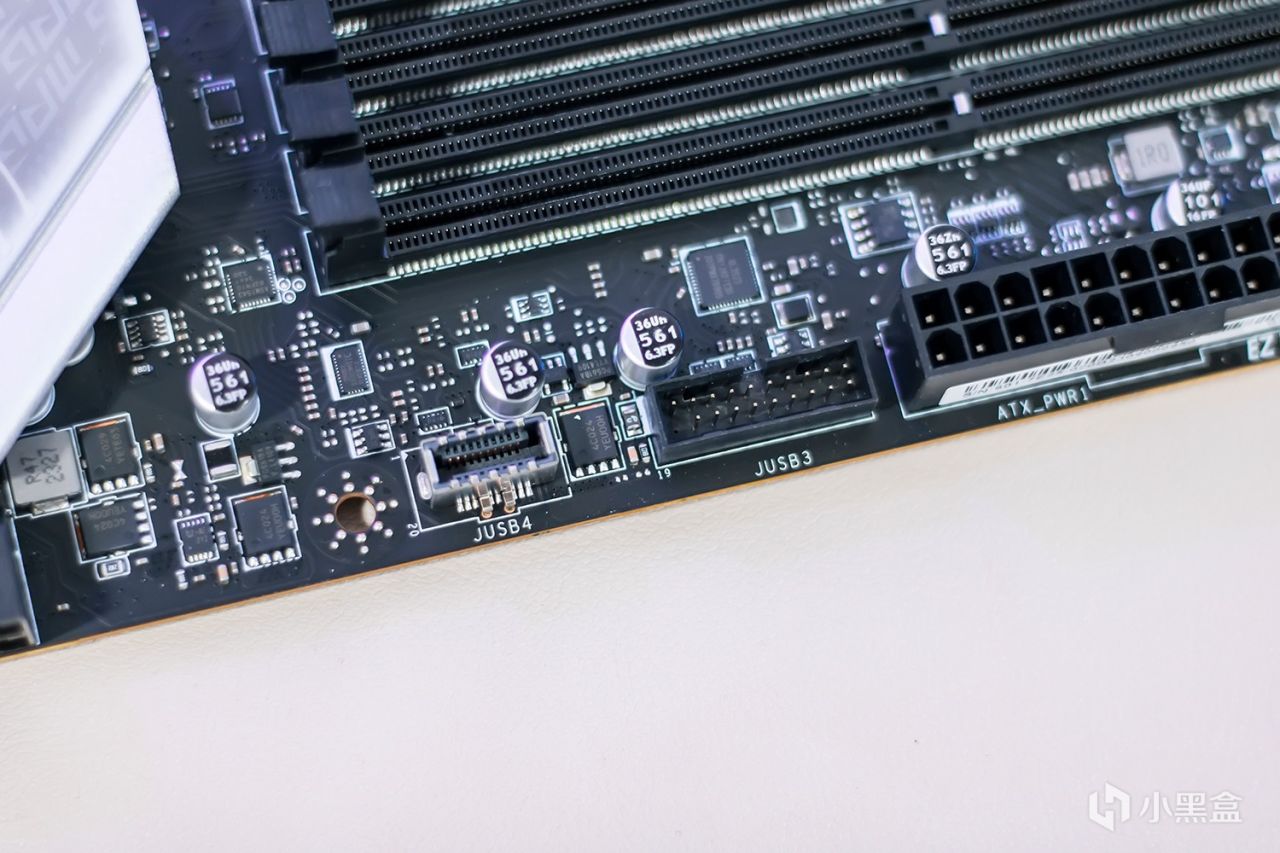

主板配备四根DDR5内存条插槽，并采用两端卡扣设计，支持单根内存条容量为48GB，四槽插满最大容量为192GB，标称内存条频率可支持7800+MHz，实际运行频率视内存条与处理器IMC体质而定，位于主板供电接口的上方为Debug侦错灯，方便快速定位硬件故障位置，下方为机箱前置USB扩展接口。

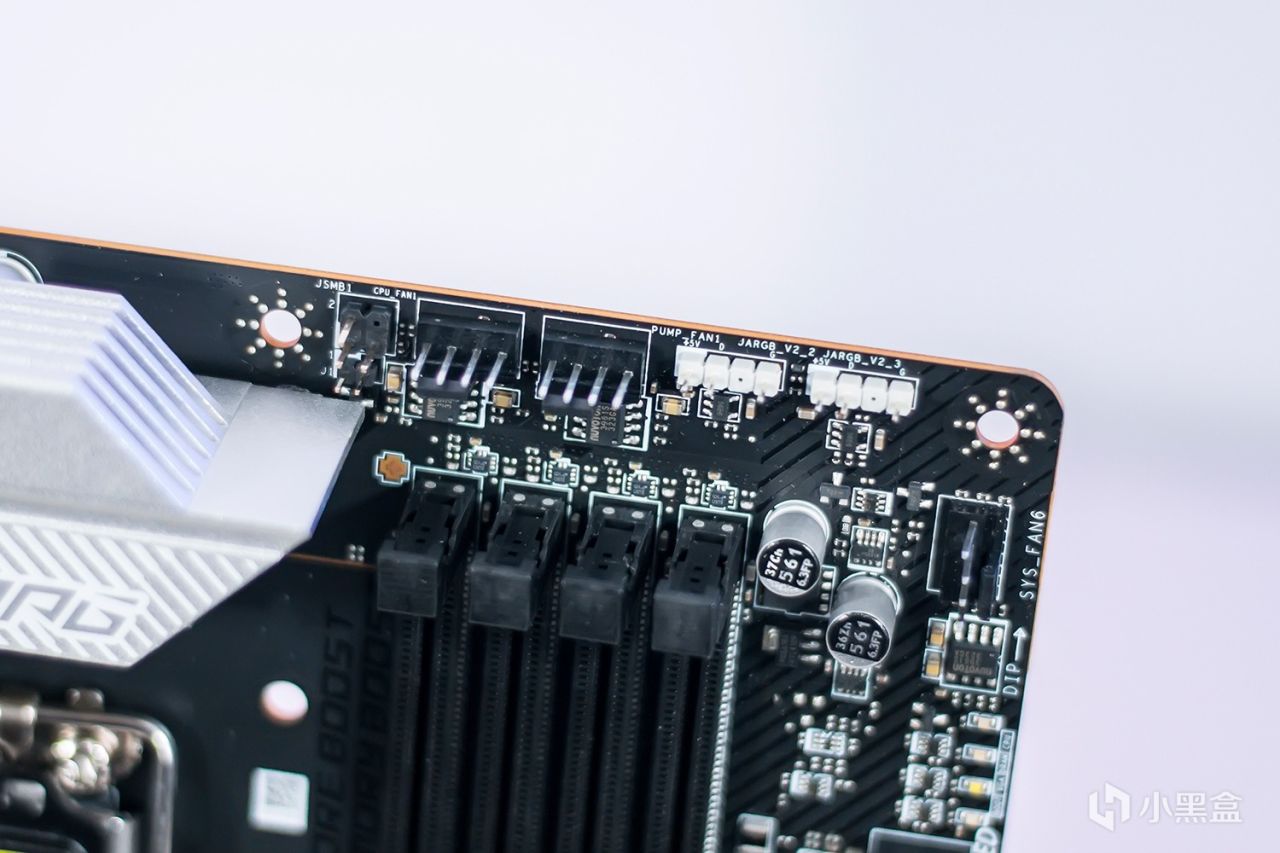

位于主板的左上角设计了四针的CPU风扇与水冷头专用供电接口，与两个5V三针的ARGB接口，在该位置更容易连接水冷散热器与辅助散热风扇，无需使用延长线即安装连接，主板共提供三个5V的 ARGB动态灯效接口，六个12V四针PWM风扇接口，散热风扇随意装。

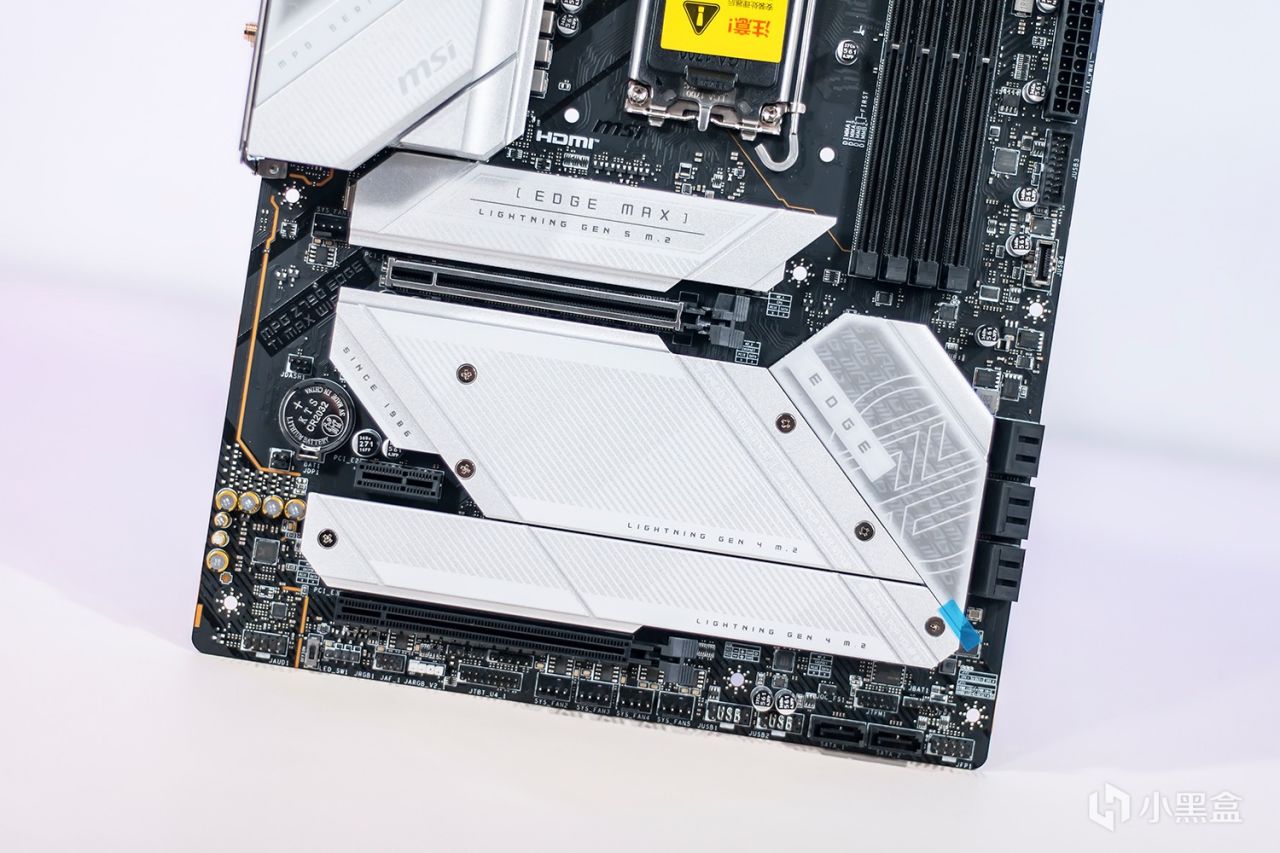

微星MPG Z790 EDGE Ti MAX WIFI主板支持英特尔的12、13与14代酷睿桌面处理器，主板配备了三条PCe插槽，分别是一根PCIe 5.0×16显卡插槽，该插槽直连处理器，外层由金属包裹加固，一根PCIe 3.0×1插槽与一根PCIe4.0×4全尺寸插槽，带宽均由芯片组提供。

相比前一代的微星Z790刀锋钛主板，新的MAX版本升级至支持WiFi7无线技术，与配备PCIe5.0的M.2固态硬盘插槽，支持更高频率的内存条，主板上的首个M.2固态硬盘插槽支持PCIe5.0 ×4传输规格，理论传输带宽能够达到128Gbps，散热模块采用免工具拆装设计。

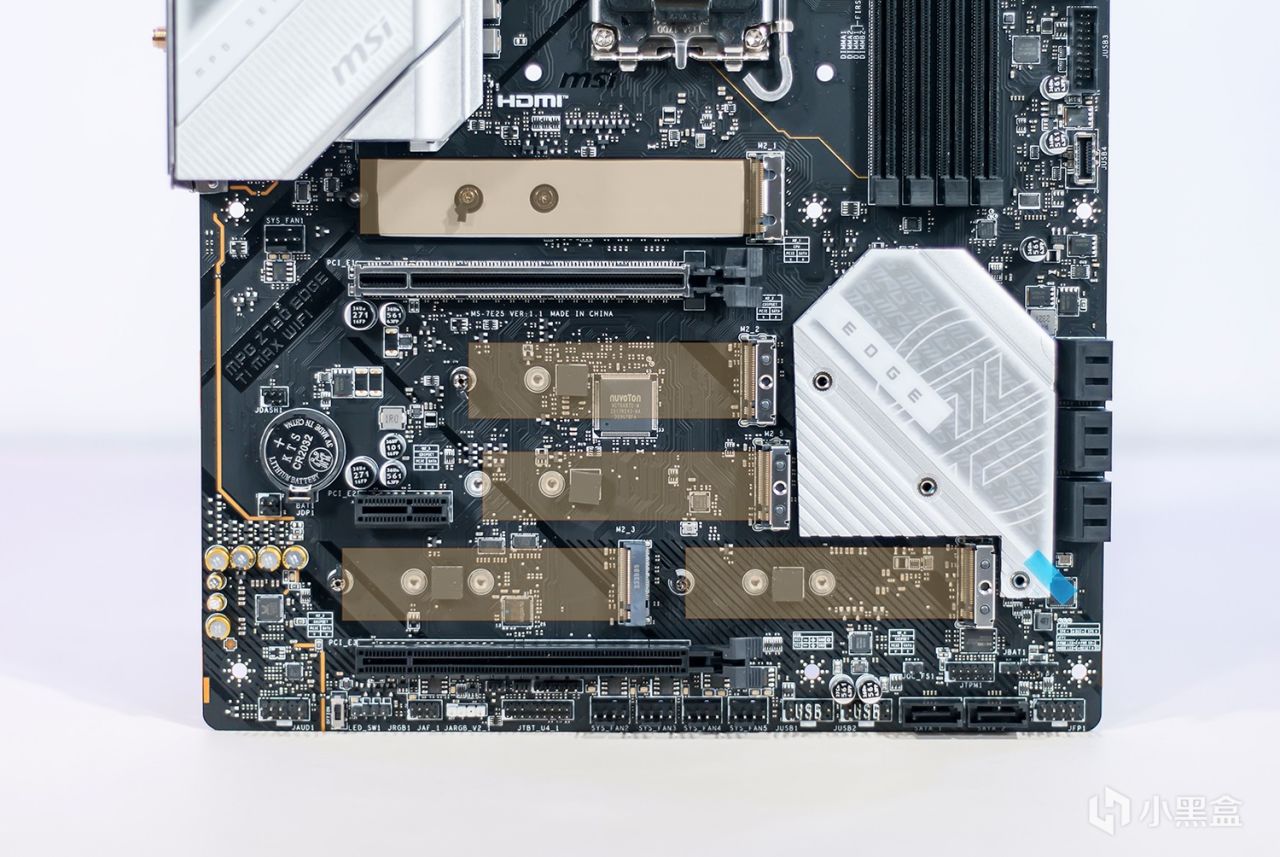

主板共配备了五个M.2固态硬盘插槽，首个插槽支持22110或以下尺寸规格，需要留意的是，该插槽与显卡的PCIe5.0 x16插槽共享带宽，若使用该插槽是会让显卡插槽通道数量降为x8，其余四个M.2插槽仅支持2280或以下尺寸规格，带宽均由PCH芯片组提供。

当显卡通道数从x16降至x8，还是会拖累显卡性能的，当然需要视显卡型号与使用场景而定，假如显卡仅支持PCIe4.0×8规格，如RTX 4060或RTX 4060 Ti这些显卡，那对显卡性能无任何影响，假如是RTX20系列或以前的显卡，在×8通道下的性能损失可能会较大，还要看具体软件是否依赖PCIe带宽。

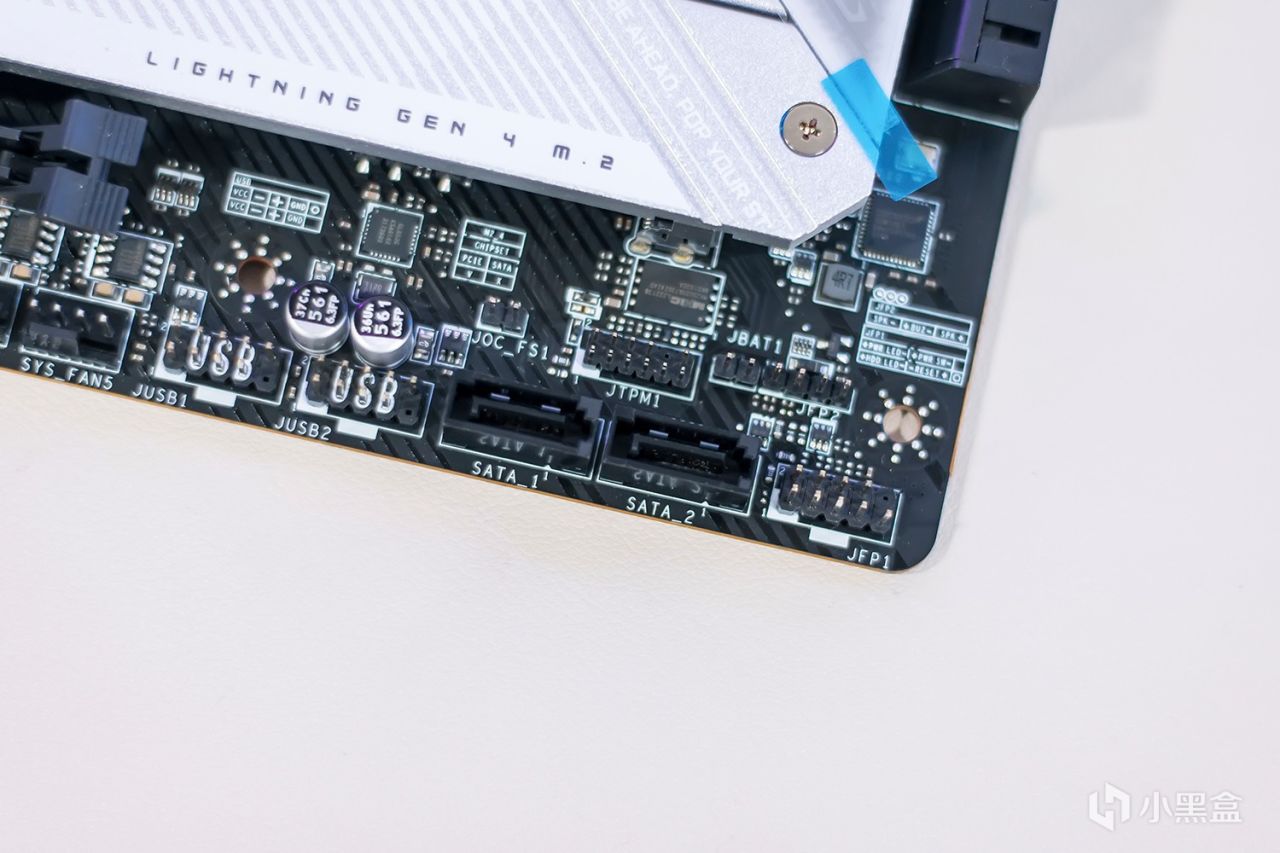

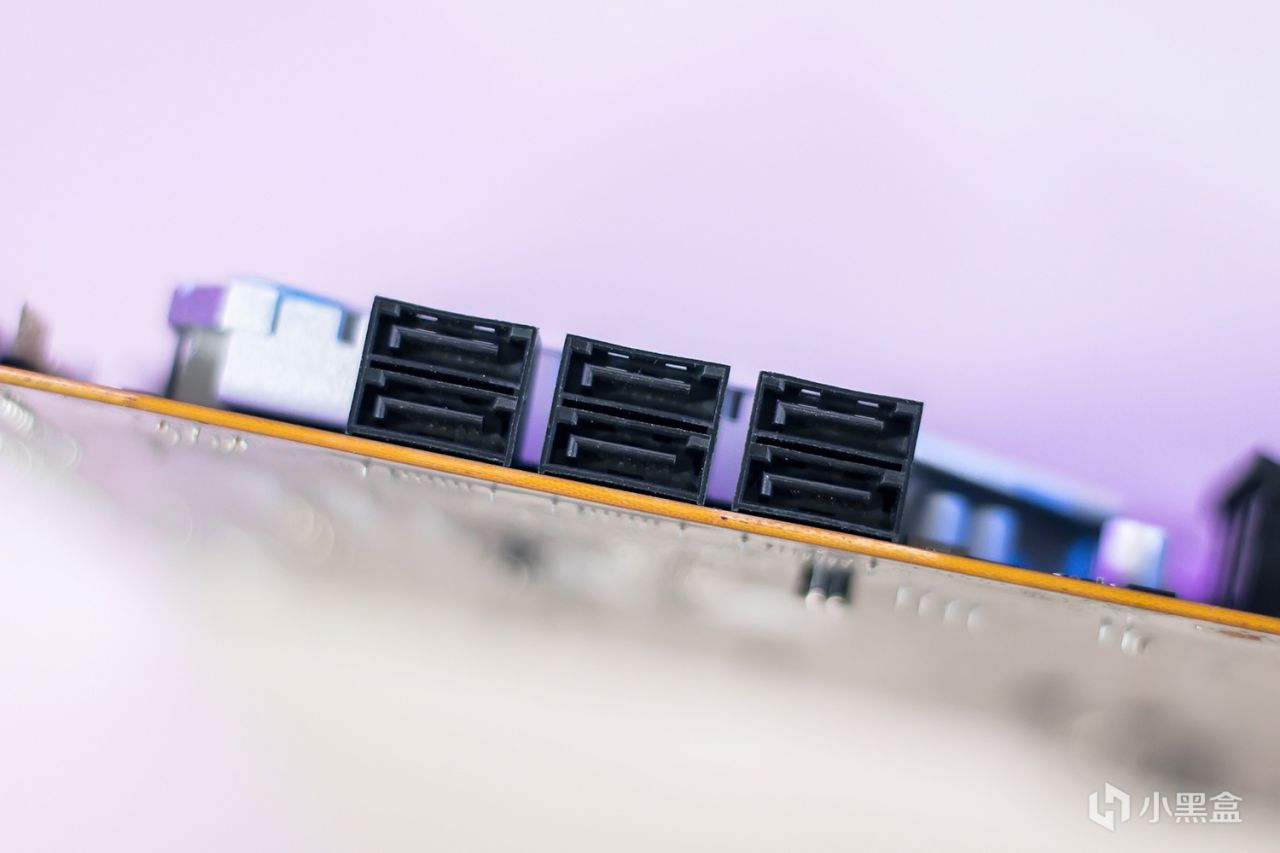

微星MPG Z790 EDGE Ti MAX WIFI主板共提供了八个SATA（6Gbps）接口，两个接口位于右下角并垂直与主板，六个接口位于主板的右侧边缘，支持RAID0、RAID1、RAID5与RAID10磁盘阵列方案，可以同时安装多个独立硬盘组成高读写性能或高可靠性的磁盘系统。

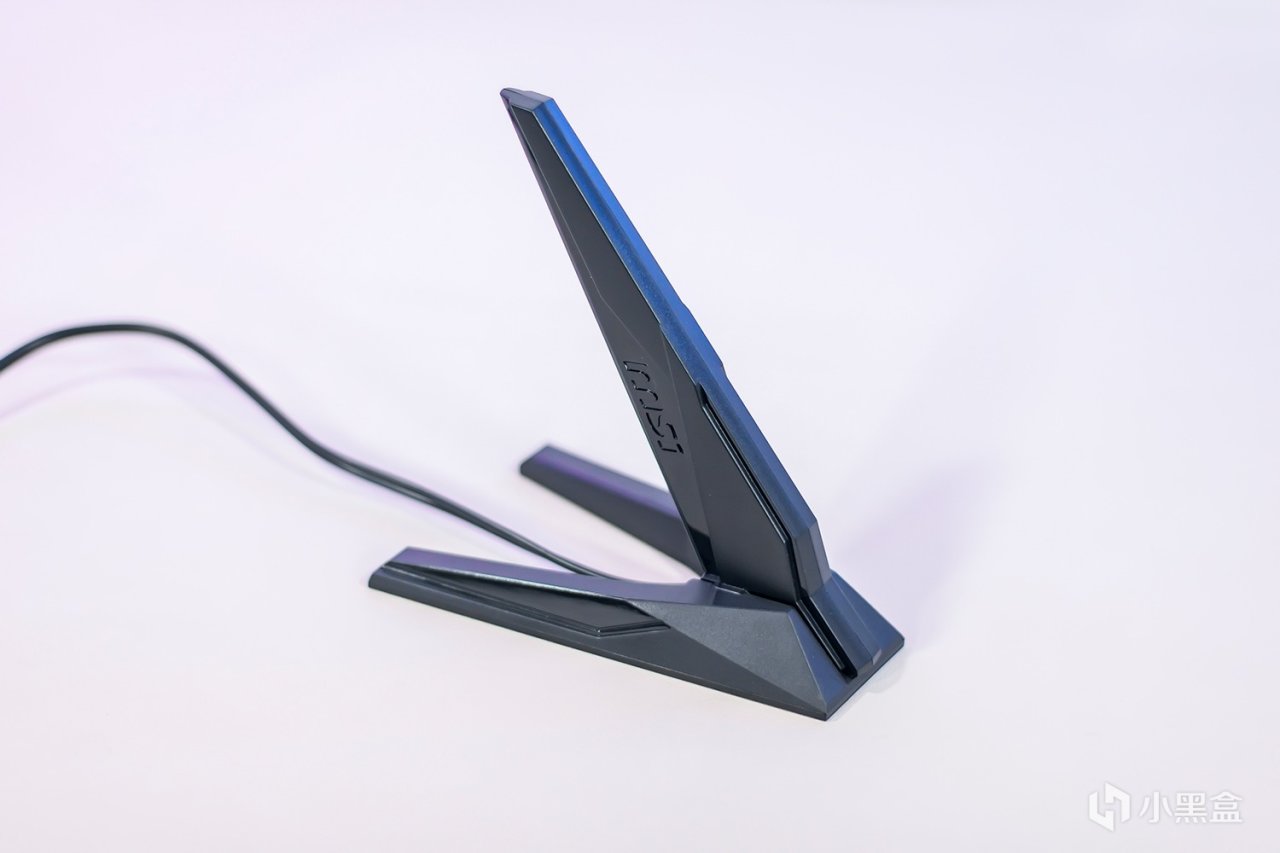

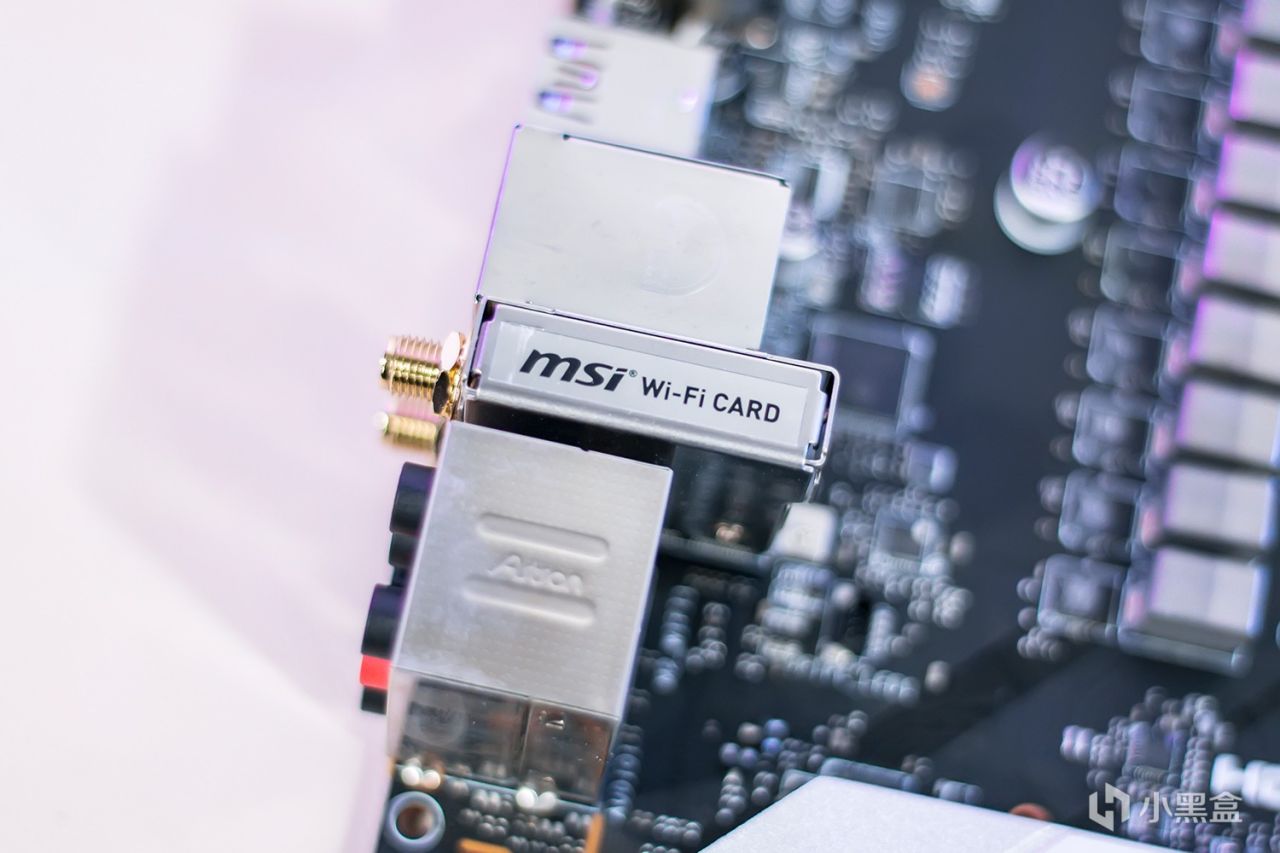

主板内置了来自高通的QCNCM865无线网卡，支持最新的WiFi7无线连接技术以及蓝牙5.4技术，WiFi7支持320MHz频宽、4096-QAM调制、MRU、MLO等多项新技术，理论上最大连接速率可到5.8Gbps，由于目前使用的路由器仅支持WiFi6技术，因此无法去连接测试。

WiFi7技术有着更高的数据吞吐量以及更低的延迟，不过需要无线路由器的支持，其实WiFi7在国内仍处于早期起步阶段，且暂未开放WiFi7的6Ghz频段，因此国内的WIFI7无线路由器仅支持160Mhz频宽，理论最高无线连接速率仅能达到2882Mbps，只能说战未来吧~~

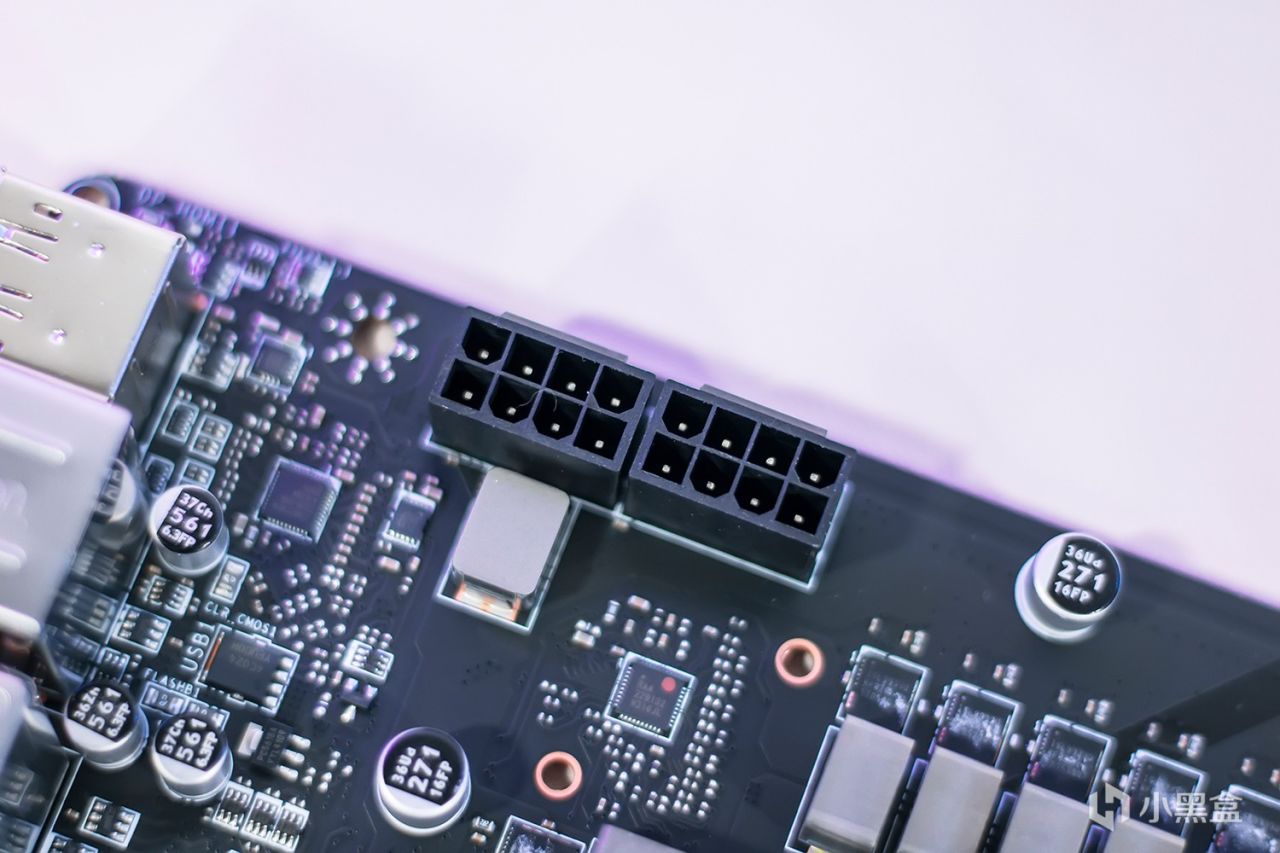

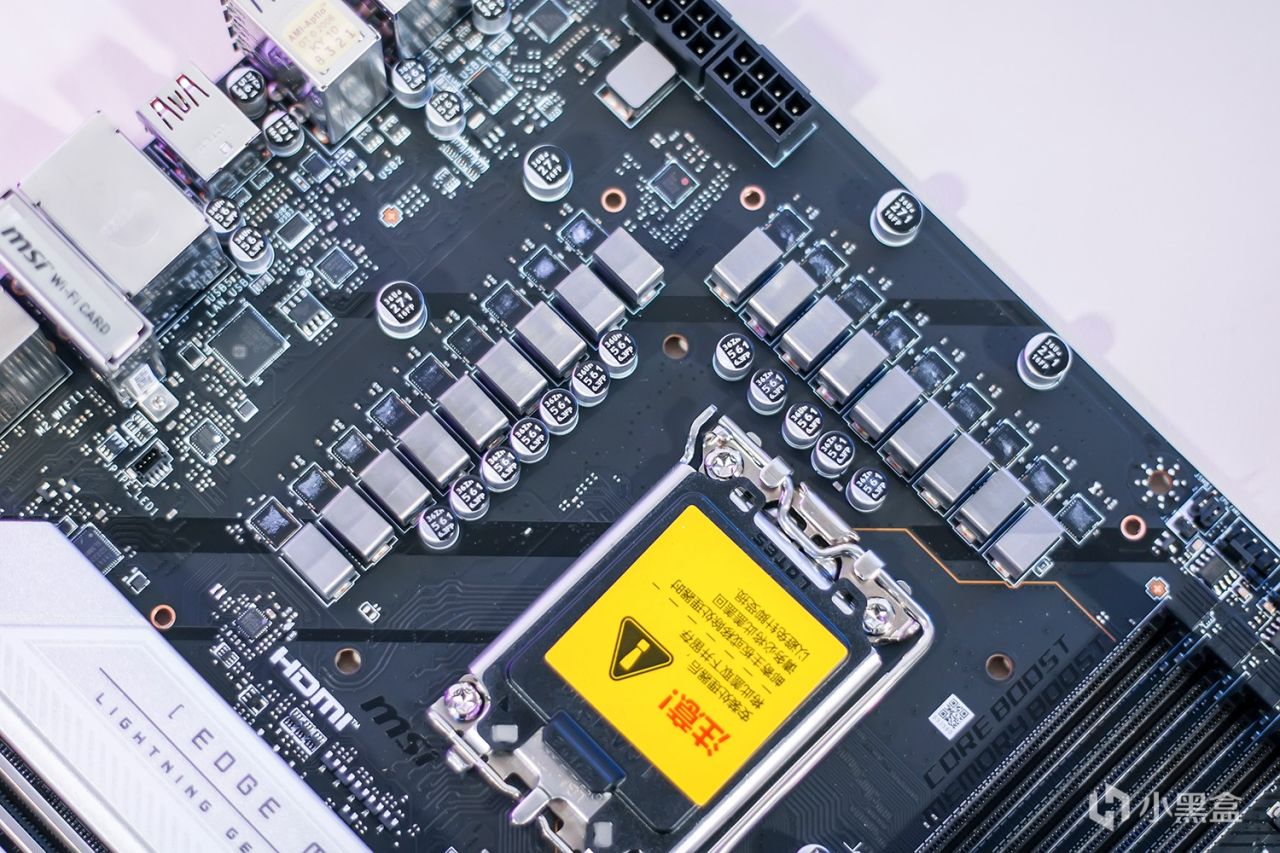

微星MPG Z790 EDGE Ti MAX WIFI主板采用16+1+1相供电方案设计，PWM供电控制芯片为瑞萨的RAA229131，处理器核心供电Dr.Mos芯片型号为Intersild的ISL99390，每一相有着最高90A的供电输出能力，另外两相外围供电Dr.Mos芯片为MPS的MP87670，处理器的辅助供电接口为双8Pin。

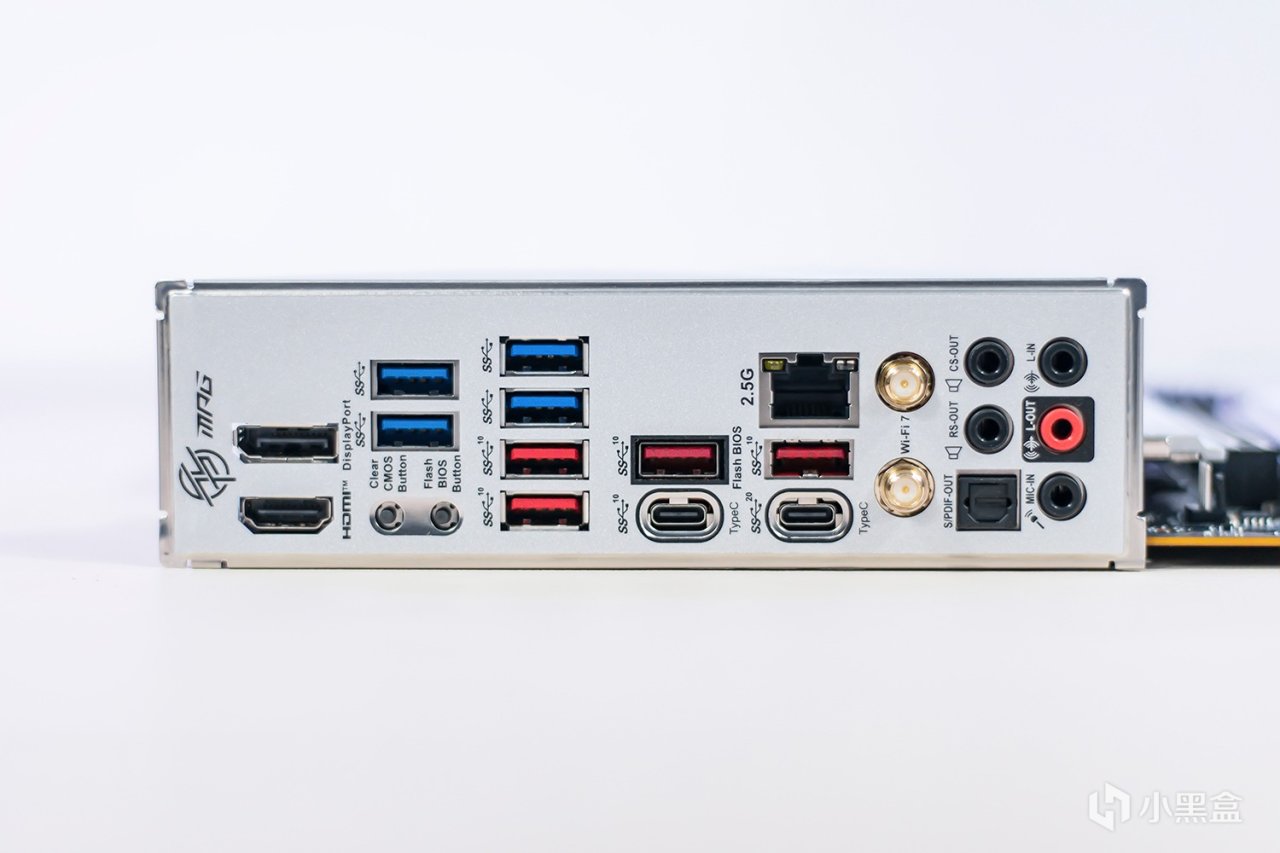

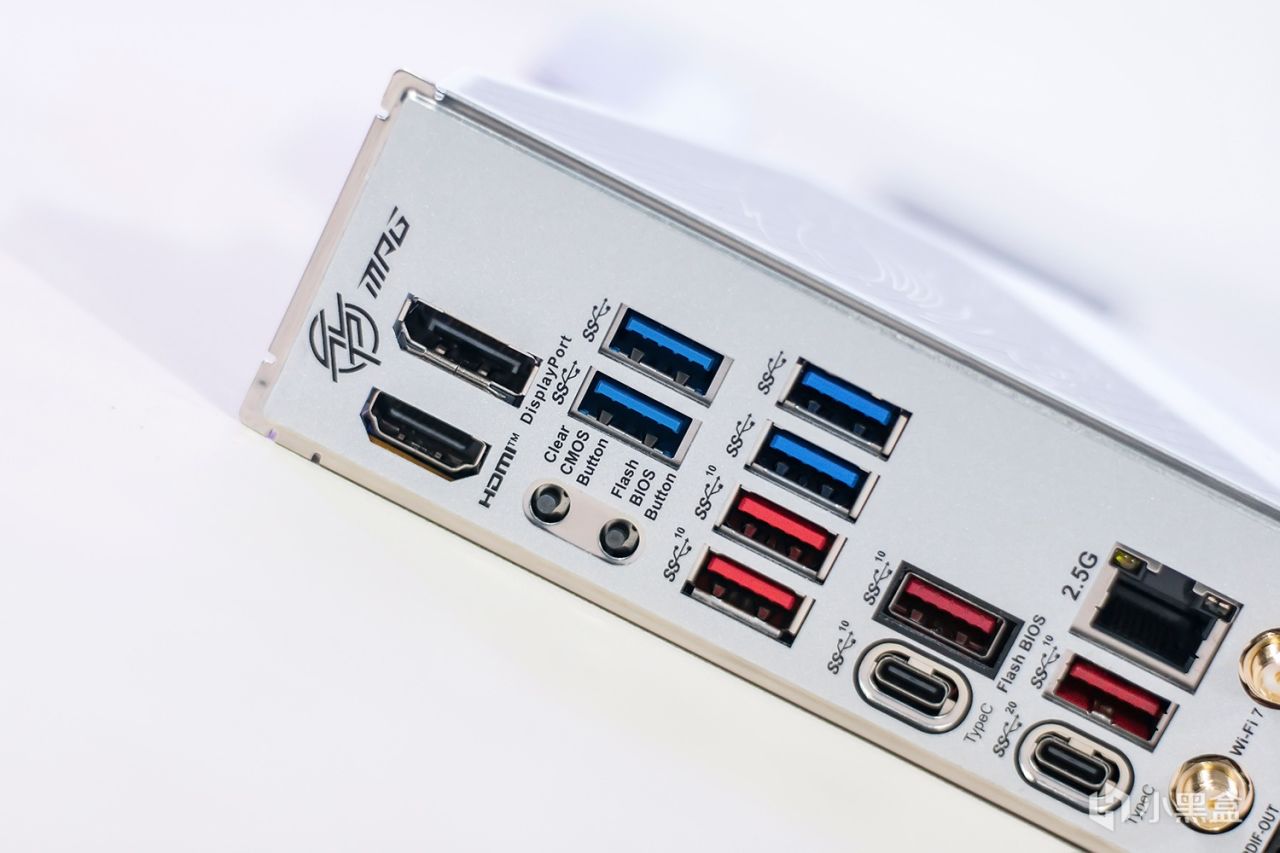

主板背部I/O接口部分，从上往下分别为HDMI2.1视频接口、DisplayPort1.4视频接口、四个USB 3.2 Gen1（5Gbps）Type -A（蓝色）接口、四个USB 3.2 Gen2（10Gbps）Type -A（红色）接口、一个10Gbps速率Type-C接口，一个20Gbps速率Type-C接口，2.5Gbps网口，WiFi天线接口、音频输出光纤接口以及五个3.5mm音频接口。

主板提供十分丰富的I/O接口，包括八个5Gbps或以上传输速率的USB-A接口，这意味着可以连接高速读写的移动存储设备，连接手柄方向盘等更多的外设硬件，后置提供一个Clear COMS按钮用于清空重置BIOS，以及一个Flash COMS按钮用于无CPU刷入BIOS。

一直都想组装纯白风格的主机，机箱与水冷散热器甚至显卡等硬件都选择白色风格的，假如是主板是白色PCB那必然更加搭配，可目前御三家品牌所推出白色PCB的Z790的ATX规格主板寥寥可数，微星品牌下并是没对应的白色PCB主板，其它品牌即便有价格也很高。

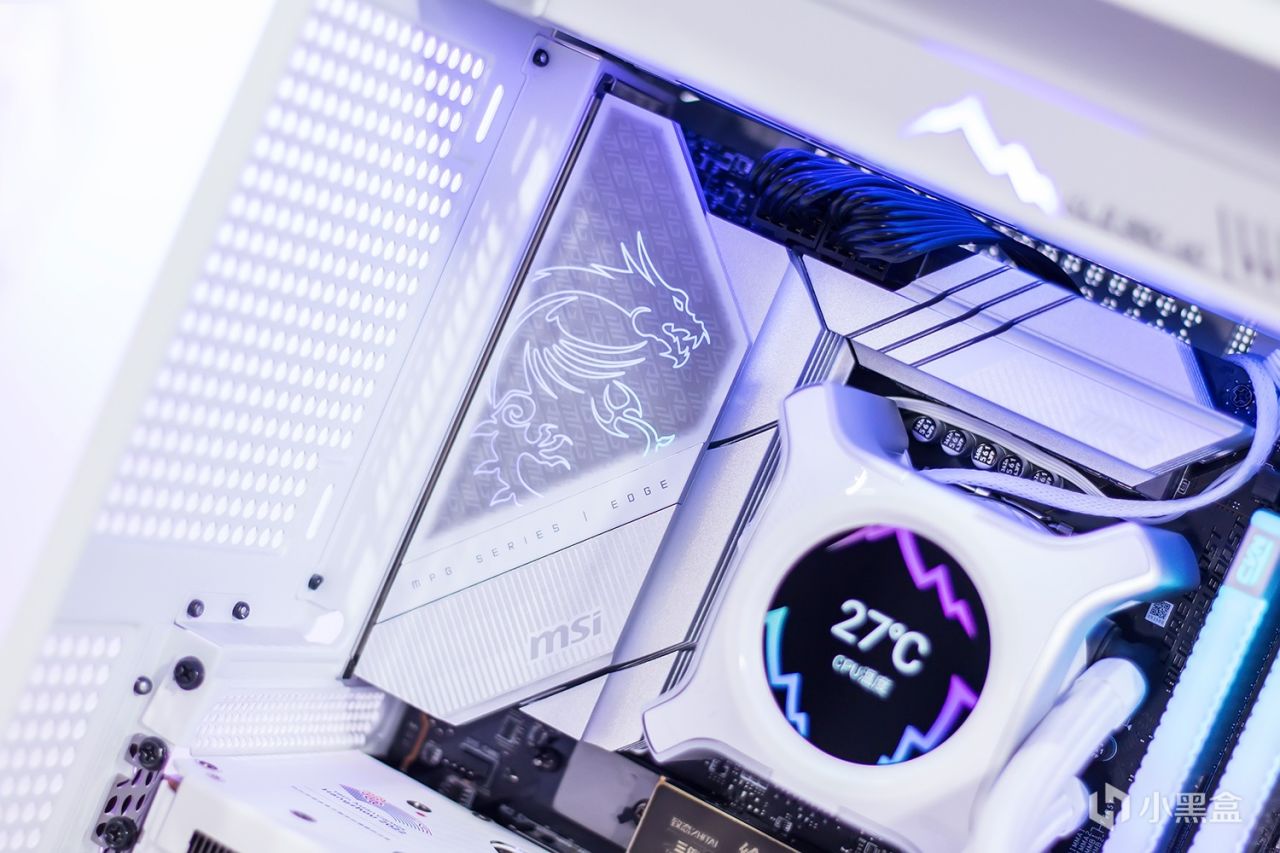

虽然主板采用的是黑色PCB设计，不过其覆盖了大面积的银白色散热模块，让其看起纯粹的黑色，整体看上去比较舒服，并不会很影响白色氛围效果，只能期待微星接下来会推出纯白风格的主板，在供电散热模块上的龙标纹理会亮起RGB灯效，玩家也可根据喜好定制各种灯效组合。

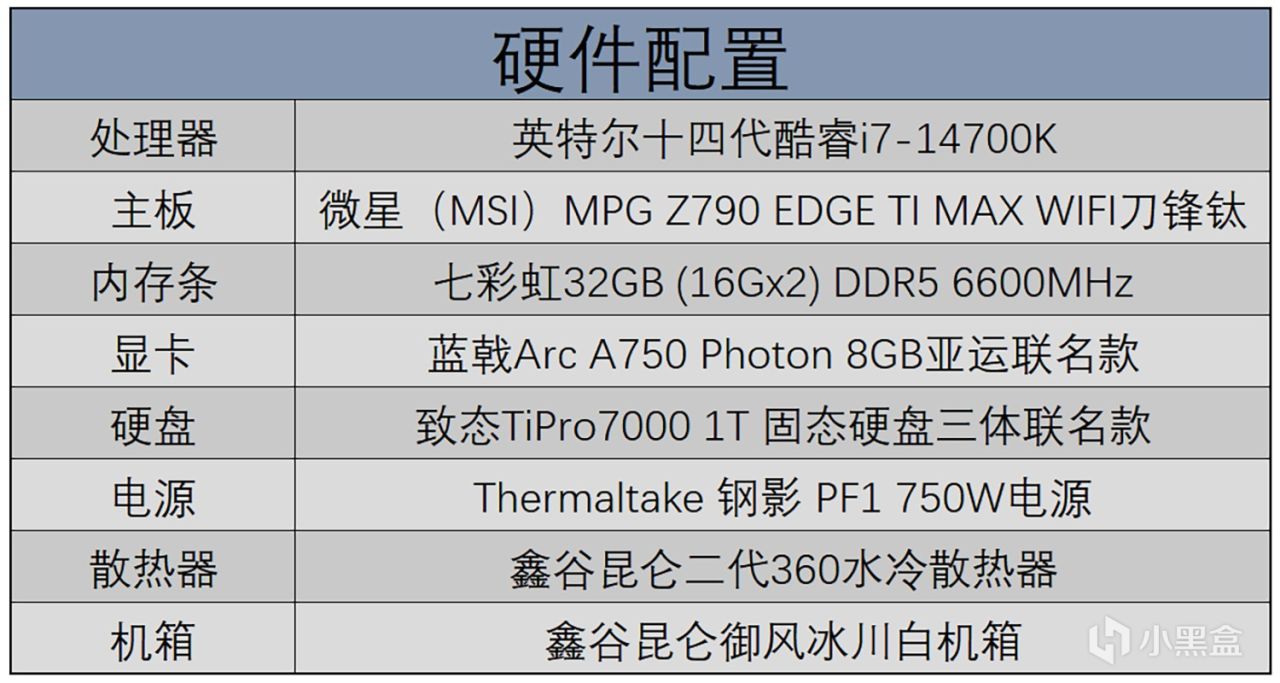

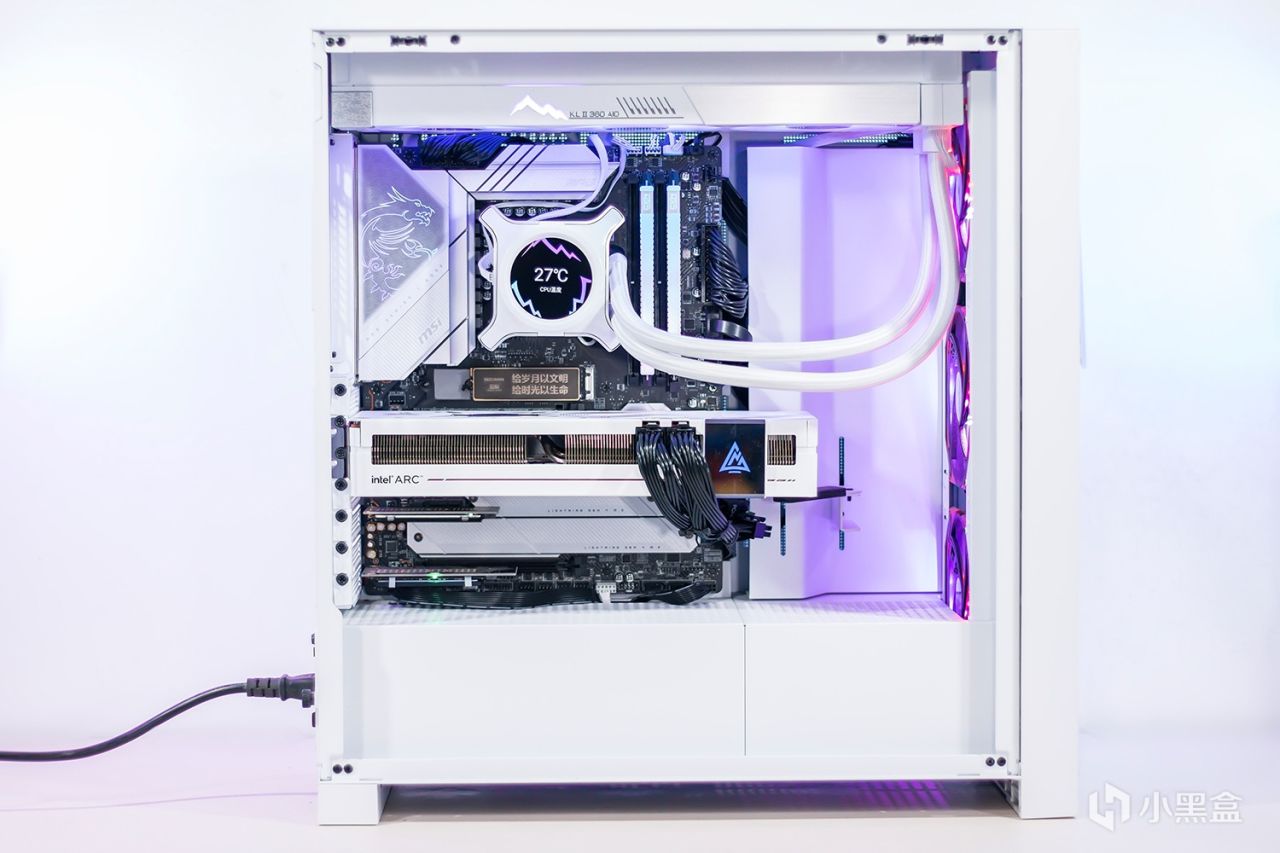

接下来对微星MPG Z790 EDGE Ti MAX WIFI主板进行实际装机与性能测试，本次测试硬件配置，英特尔十四代酷睿i7-14700K处理器，七彩虹的DDR5 6600MHz 16GB*2内存条，蓝戟的Arc A750亚运联名版显卡，致态的TiPro7000三体联名版固态硬盘，鑫谷的昆仑二代360水冷散热器。

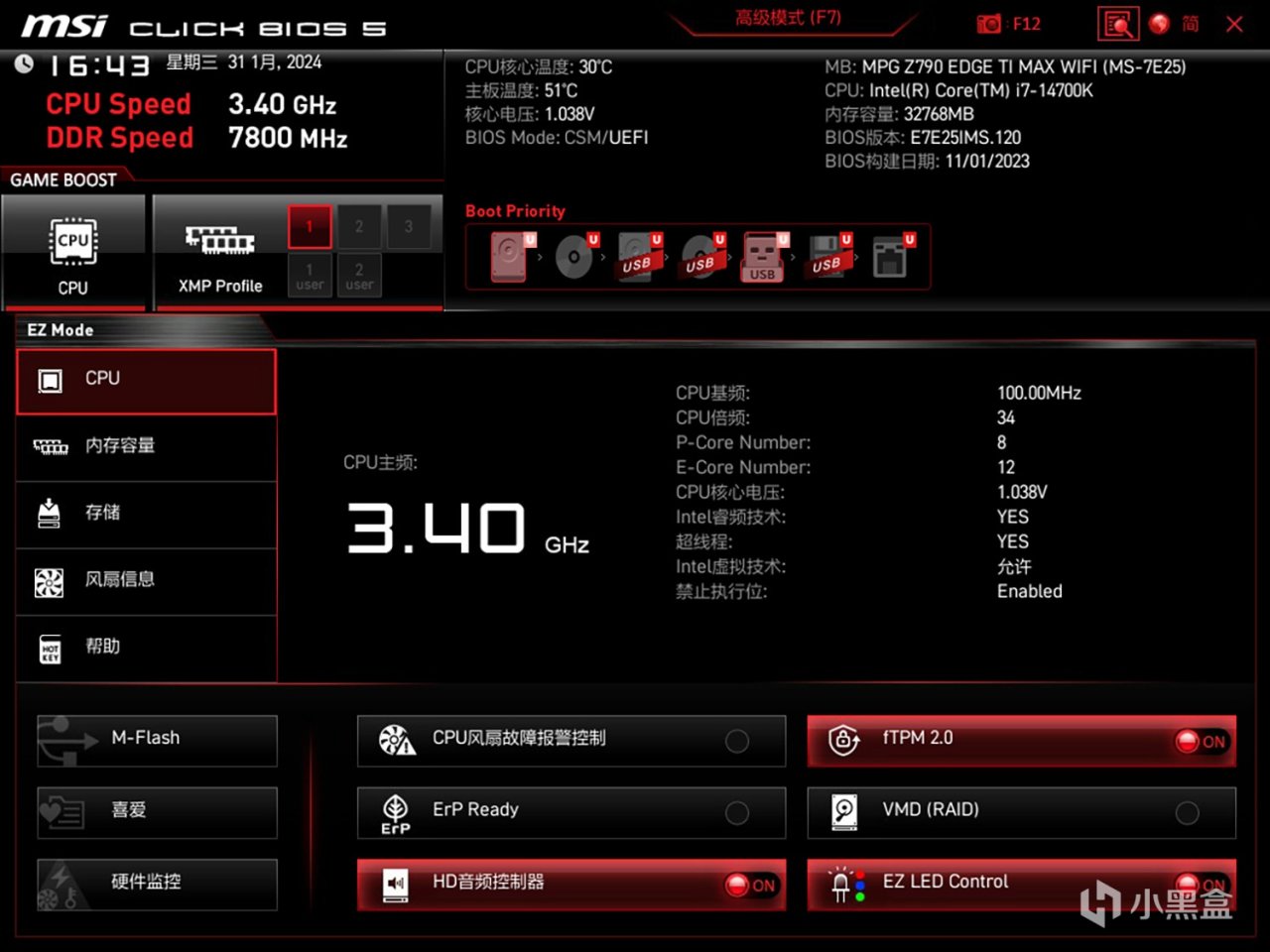

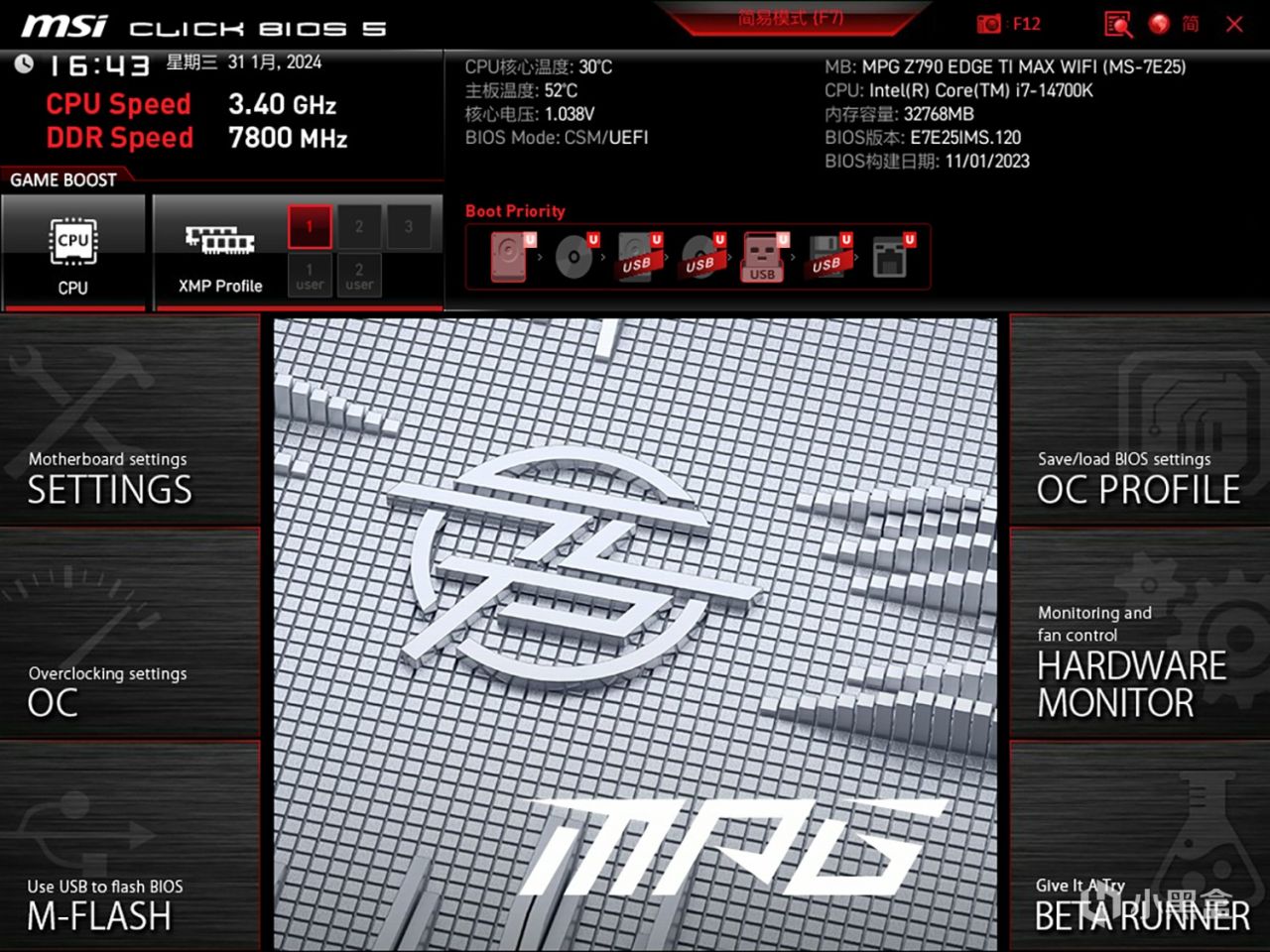

说说主板的BIOS方面，本次将BIOS更新至最新7E25v12版本，在正常情况下可利用BIOS中的M-Flash功能更新，若在无CPU或者系统无法正常启动的情况下，通过按下主板背部的按钮升级BIOS，BIOS主界面提供了简易模式与高级模式，在简易模式中显示处理器内存主板温度等信息。

在简易模式中可快速开启内存XMP、VMD与fTPM等功能，在主界面的风扇信息中可对风扇设置，风扇曲线更倾向于在MSI Center中进行设置，操作更简单，至于更多更详细的参数设置需要在高级模式中才能实现，比如处理器频率、内存频率以及供电参数调整。

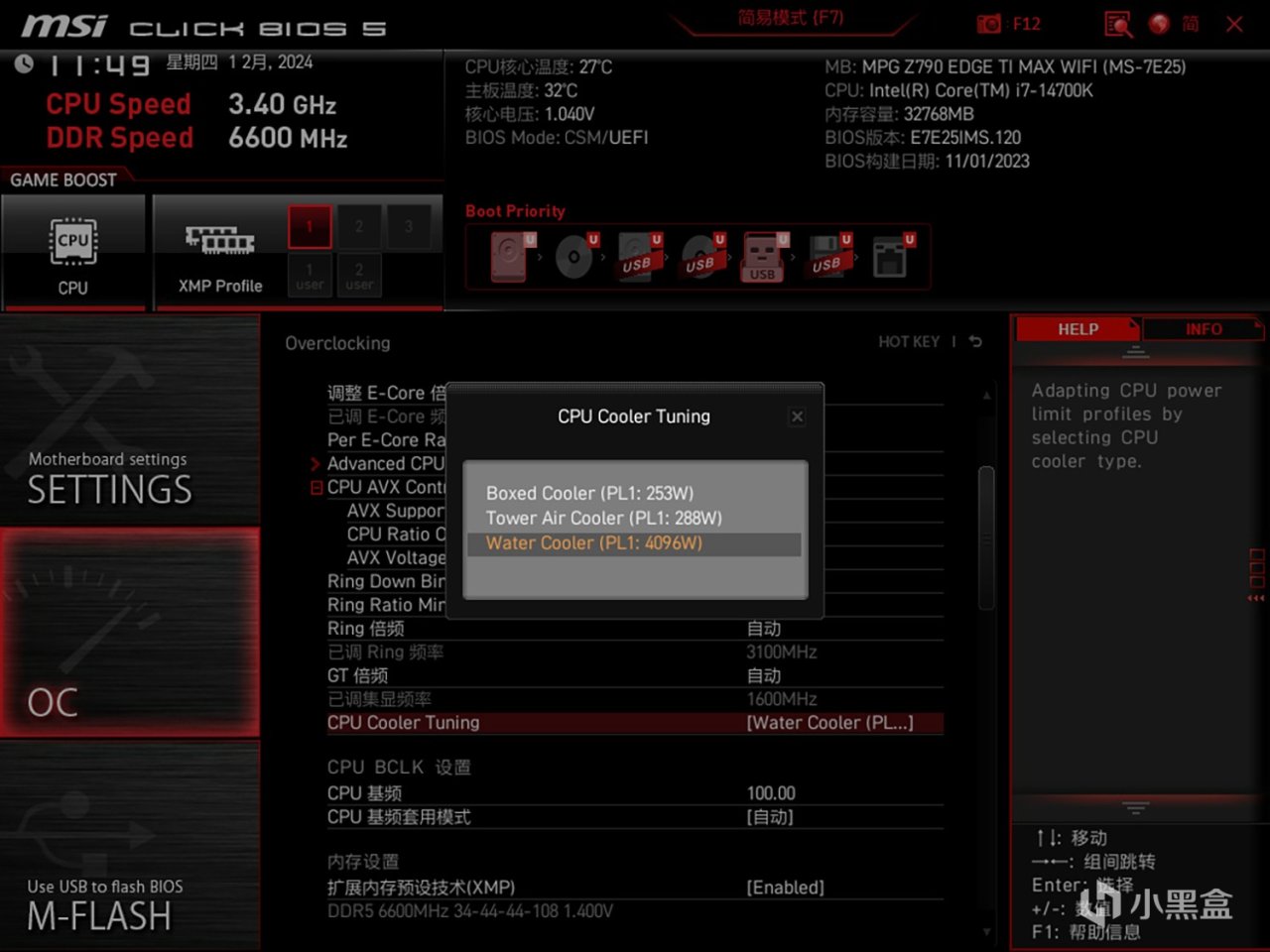

在主板BIOS设置处理器的功耗墙，尤其对于高端处理器，若功耗墙阈值过低会直接影响性能的发挥，BIOS中提供三个被淘汰选项，Boxed Cooler的功耗限制为253W，Tower Air Cooler功耗限制为288W，至于Water Cooler的功耗上限为4096W，此选项为解锁功耗墙。

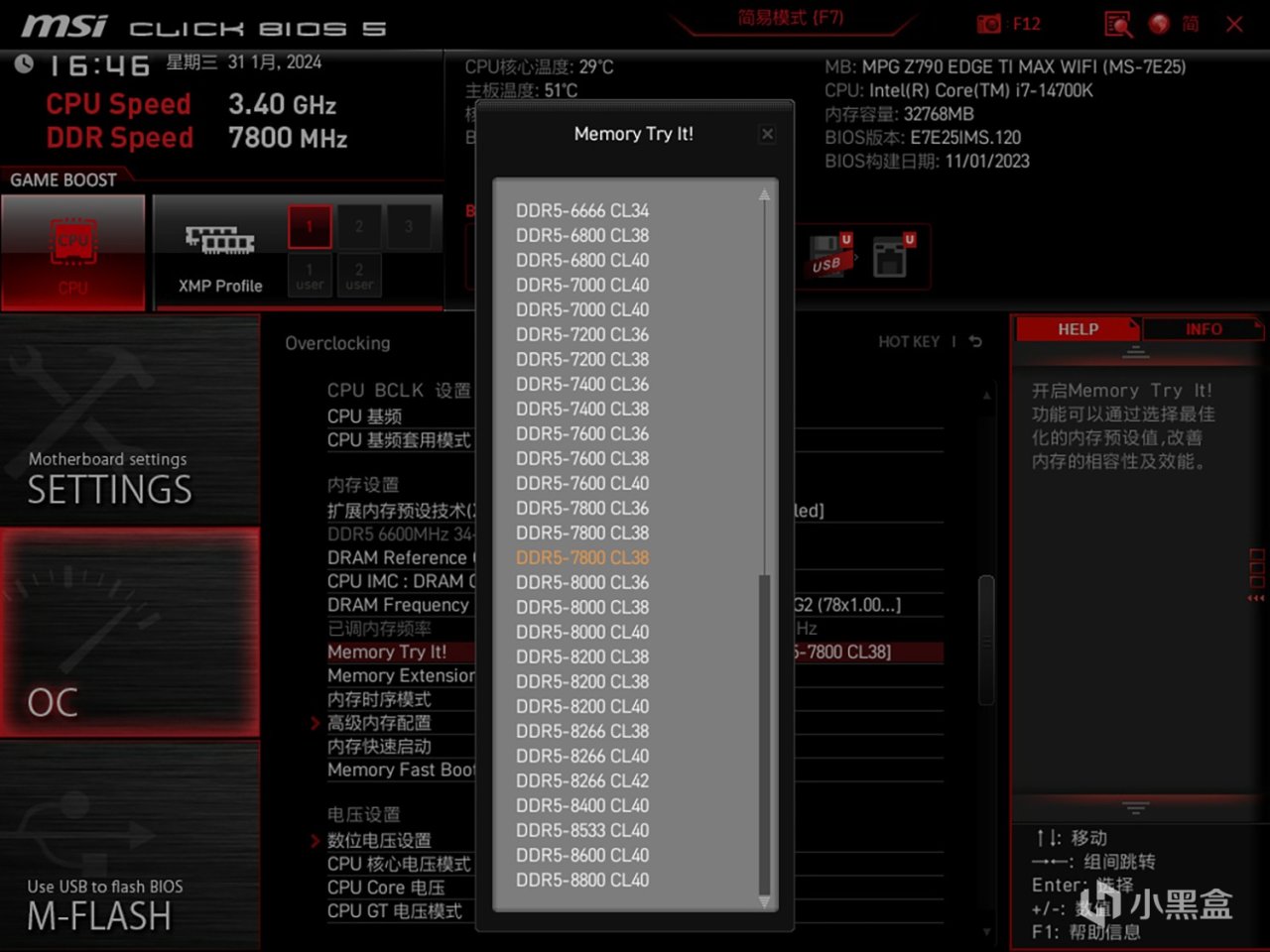

内存条XMP功能需要在BIOS中开启，使用内存条厂商的配置文件提高内存频率，这种方式最为稳妥不会出现稳定性的问题，不过频率相对保守，也可使用Memory Try It功能提高运行频率，提供了多套超频配置文件，按照内存体质实际选择套有即可，虽然这款微星MPG Z790 EDGE Ti MAX WIFI主板，所标称最大支持7800+MHz的内存频率，不过还提供8800MHz的参数。

本次搭配测试的是英特尔十四代酷睿i7-14700K处理器，在英特尔的十四代酷睿带K后缀处理器当中，性能升幅最为明显只有i7-14700K处理器，增加了4个能效核以及3MB L3缓存，而i9-14900K和i5-14600K处理器仅提升了些频率，核心数量与缓存大小都没区别。

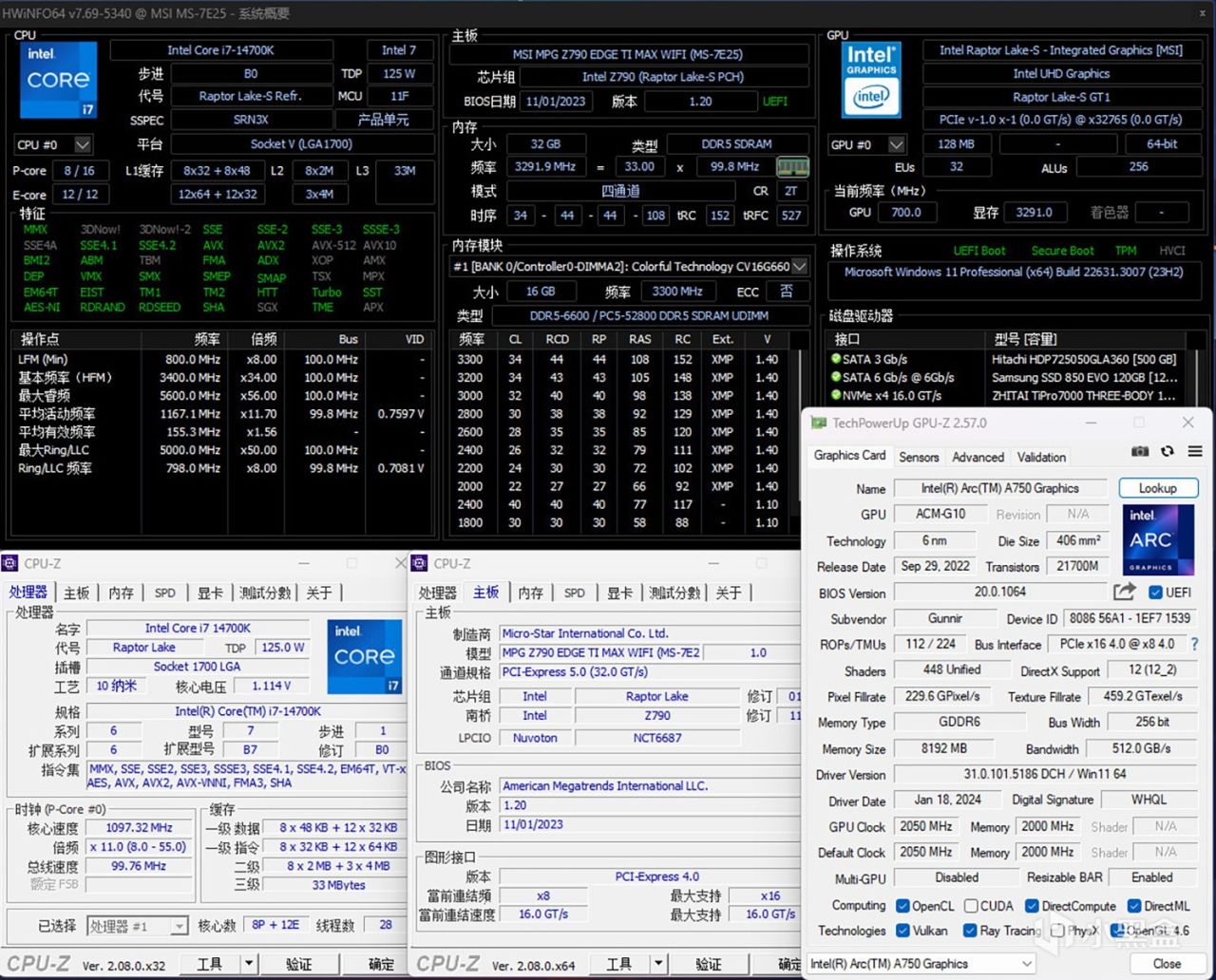

手上这块十四代酷睿i7-14700K处理器是国行盒装，内置8个性能核心+12个能效核心，共20核心28线程，L3缓存为33MB，性能核心的最高睿频为5.6GHz，能效核心的最高睿频4.3GHz，在频率方面相比上代的i7-13700K分别提高了200MHz和100MHz。

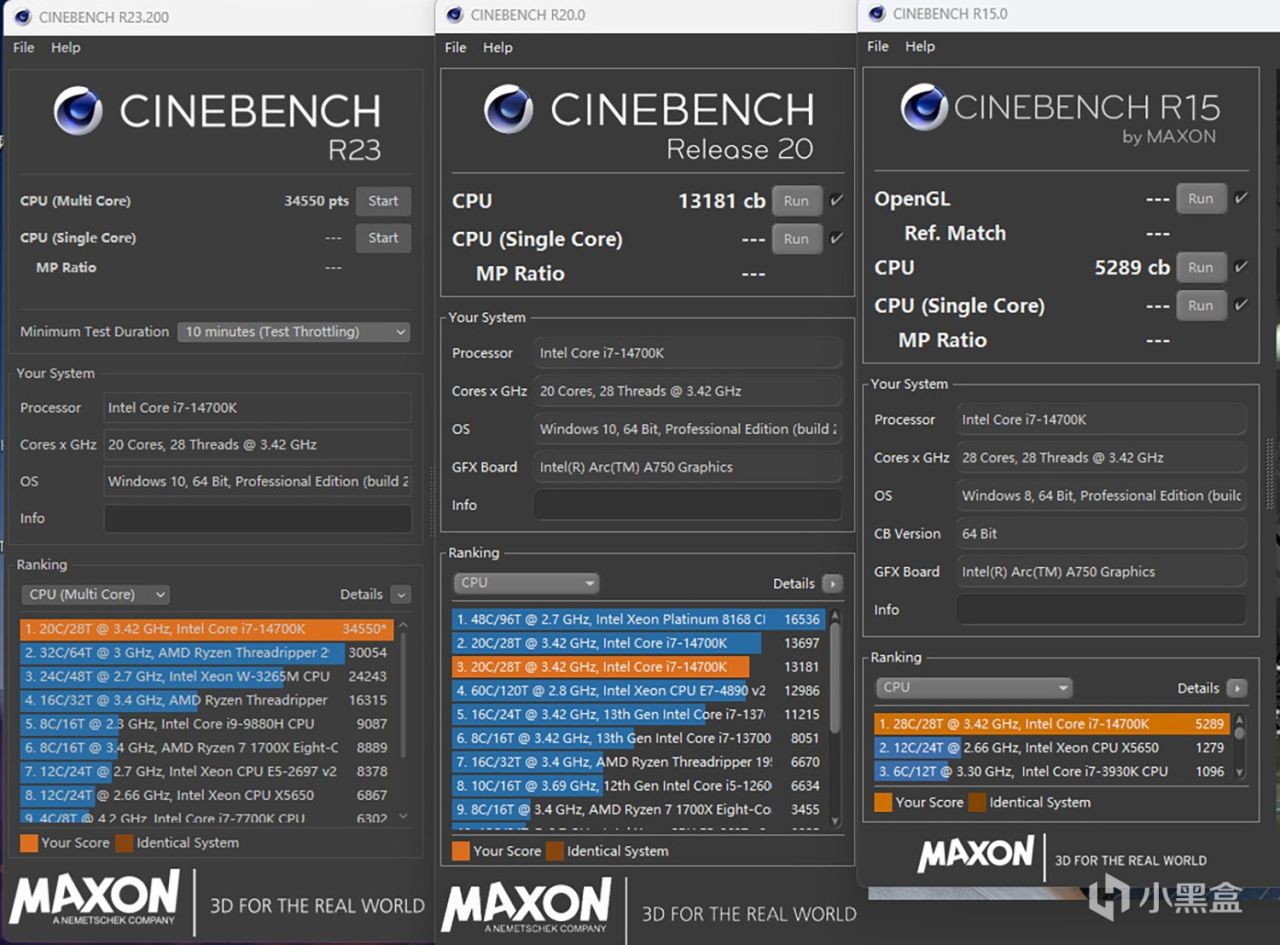

首先对处理器进行基准跑分，均在解锁功耗墙与水冷散热的情况下测试，CineBench渲染系列软件，R15软件多核跑分为5289分，R20软件多核跑分为13181分，而R23软件多核跑分为34550分，整体性能相较于13700K提升还是挺大的，如R23多核提升约15%。

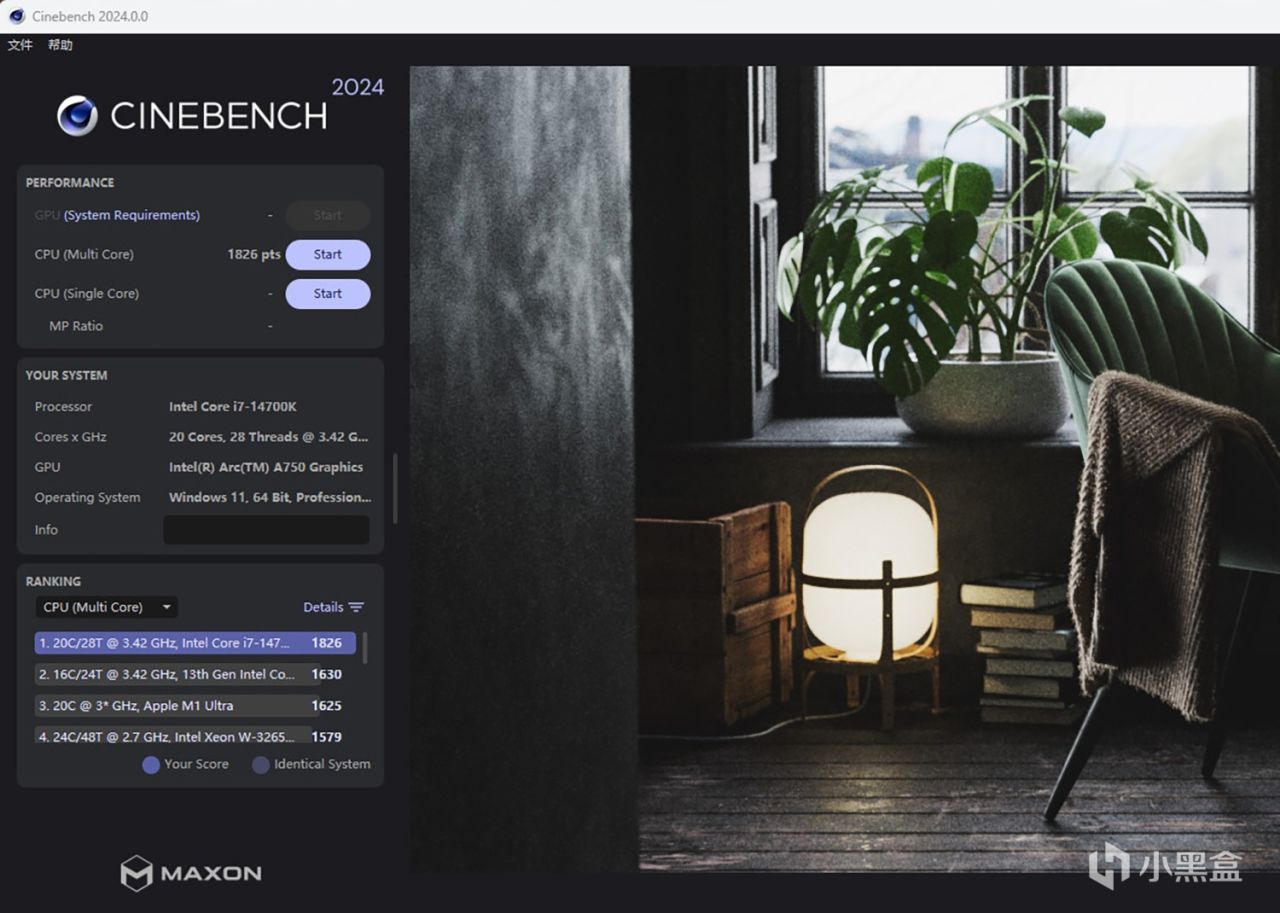

最新的CineBench 2024版本基准测试成绩为1826分，不知为何以上两个基准测试成绩略为有些低，比如在CineBench 2024版本成绩能跑到1900分以上，而R23版本能跑到35500分左右，尝试跑了多遍分数都变化不大，经过压力测试并非是散热所限。

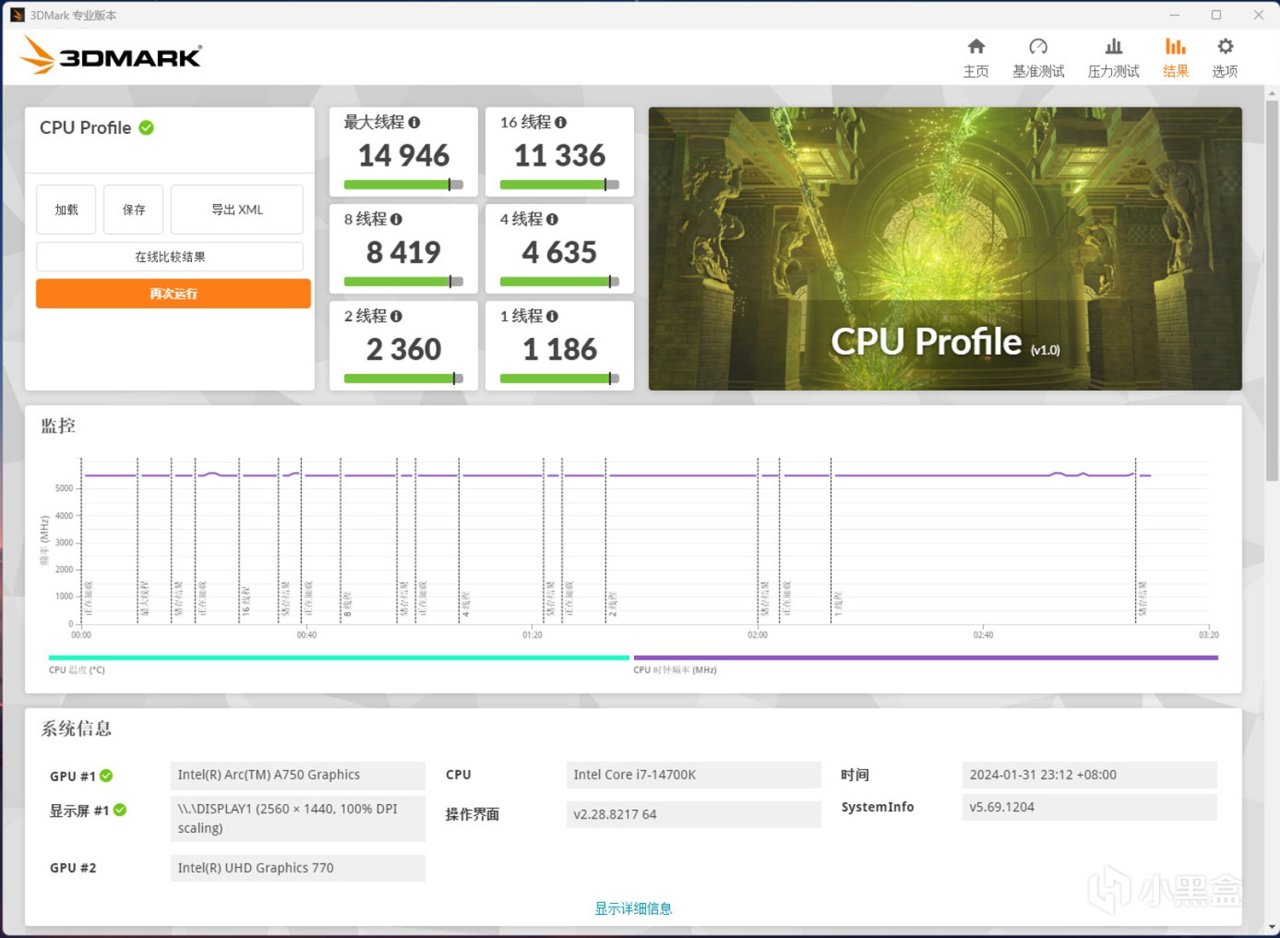

在3DMark软件的CPU Profile项目测试中，这颗i7-14700K处理器能展现出正常的性能水准，CPU Profile项目可测试处理器不同线程的性能，最大线程成绩为14946分，16线程成绩为11336分，单线程成绩为1186分，在单线程性能相比13700K并没拉开多少差距。

接下来测试主板的内存条超频的表现，厂商标称主板的内存频率能够支持到7800MHz+，本次搭配测试的内存条为七彩虹的CVN DDR5 6600MHz 16GB*2内存条，支持Intel XMP3.0技术，自带铝合金散热马甲与RGB灯带，搭载海力士A-Die颗粒，拥有相当不错的超频能力。

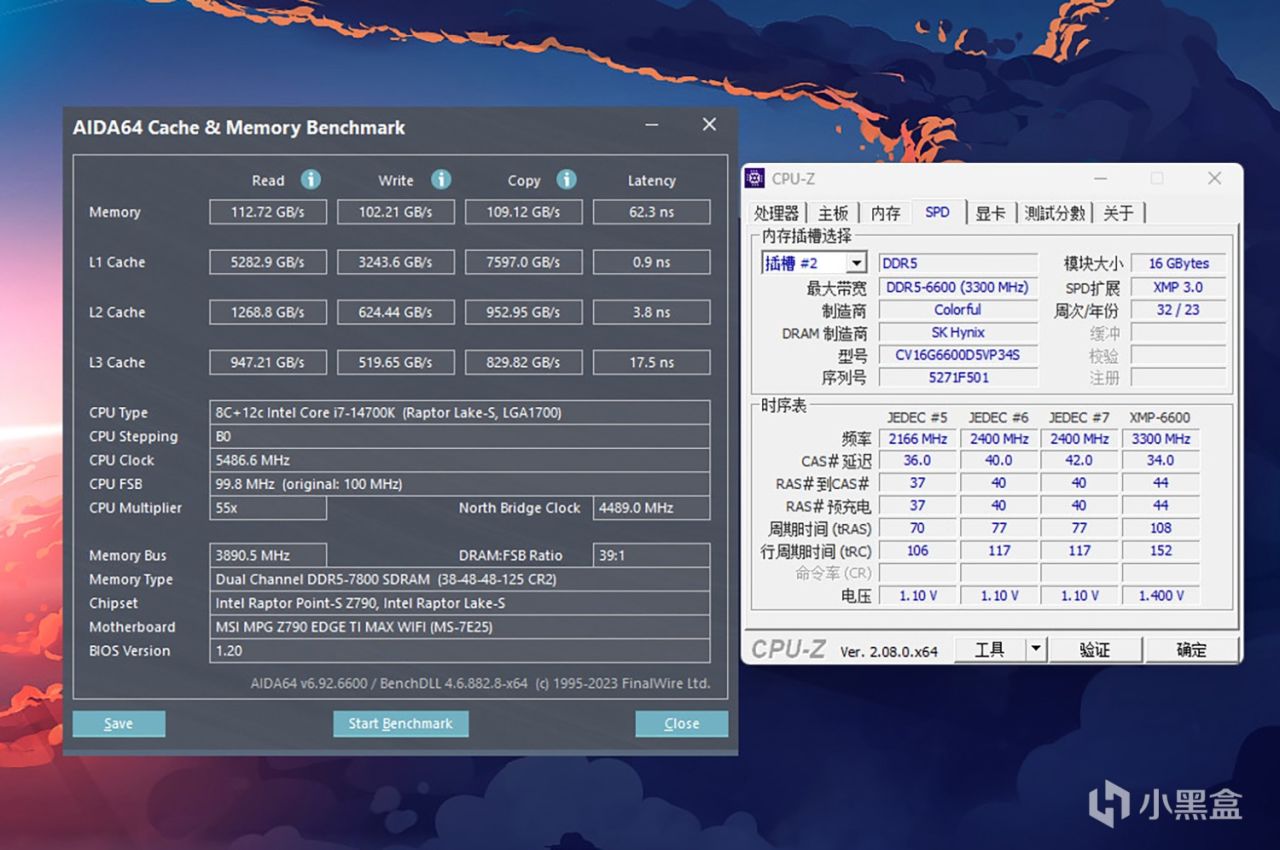

那么一步到位不去测内存XMP模式，主板的BIOS中Memory Try It功能内置多种不同CL值与运行频率组合，套用7800MHz CL38参数，系统能正常启用并通过内存压力测试，内存读取、写入与复制数据速度分别为112.72GB/s、102.21GB/s、109.12GB/s，可能是内存条或处理器的体质原因，尝试多次没法超到8000MHz。

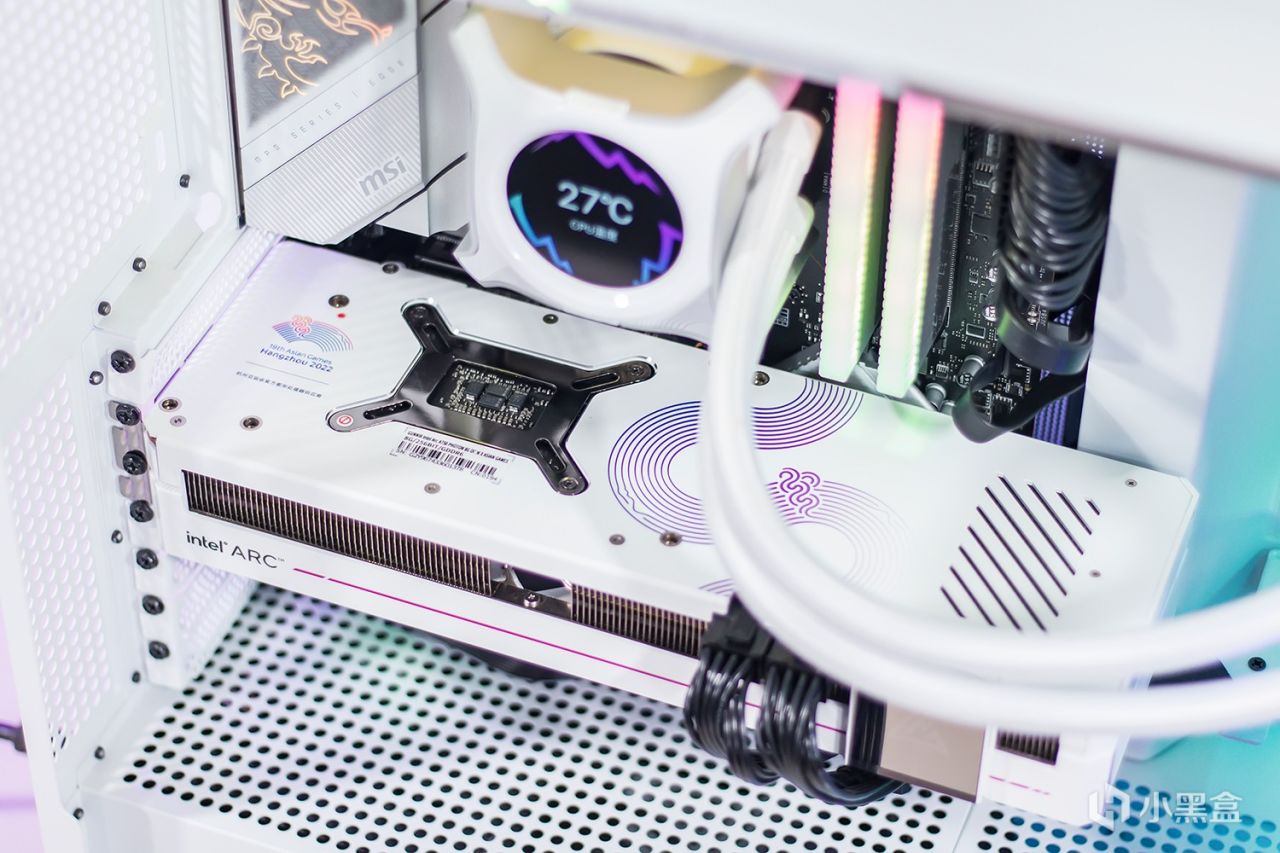

在游戏性能测试方面，本次搭配的是蓝戟Arc A750亚运联名款显卡，其外观采用洁白的外观配色与特殊设计元素，适合搭配浅色系主机，搭载三个散热风扇与五根镀镍散热管，其满载温度与噪音控制得不错，驱动程序足够成熟且更新频率快，与红绿厂的显卡差距不断缩小。

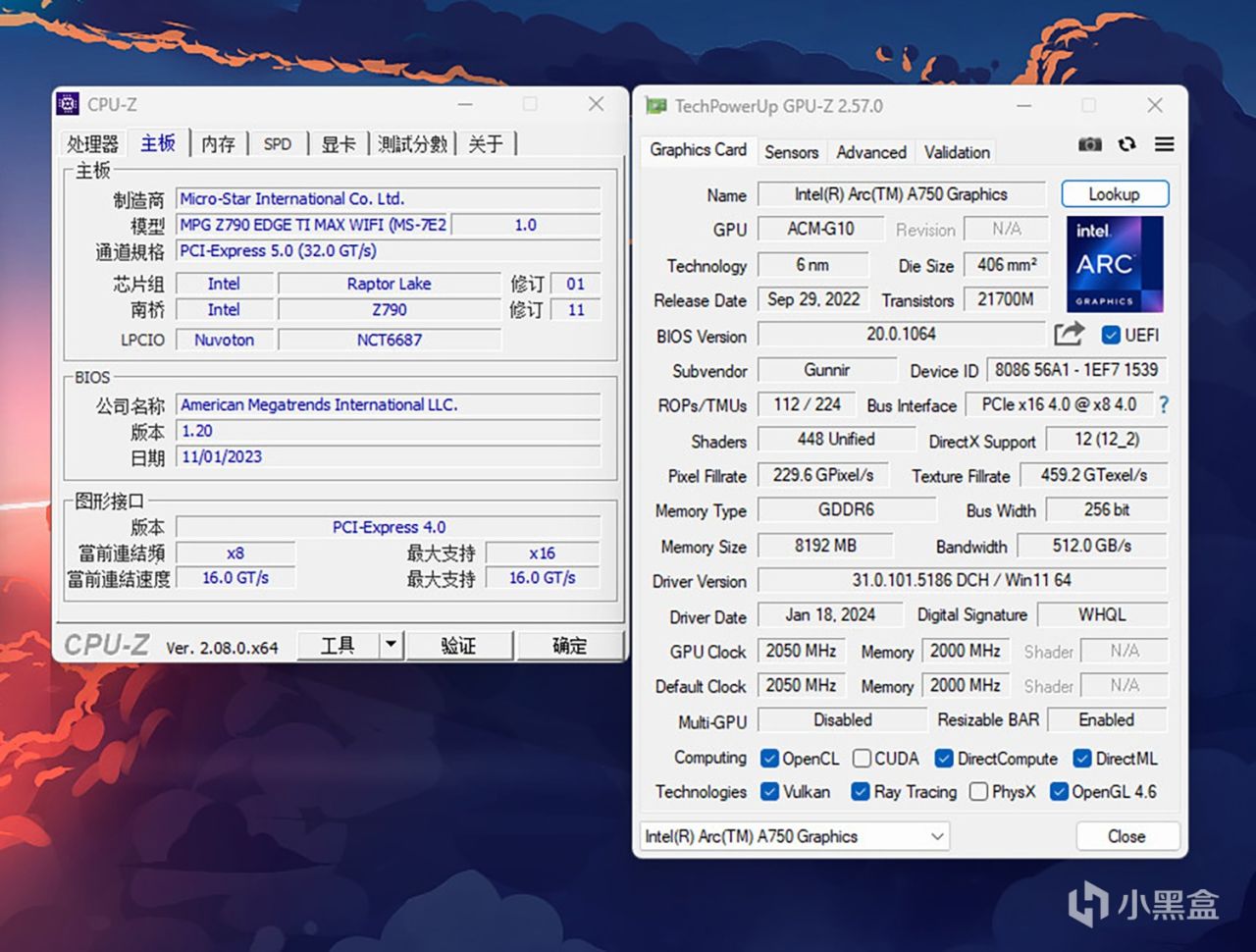

特地说一下，由于首个M.2固态硬盘插槽是与显卡的PCIe x16插槽共享带宽，当该插槽安装固态硬盘后，显卡会运行在PCIe 4.0x8模式下，其实对于中端性能的显卡影响不大，若不是使用PCIe5.0固态硬盘，或仅支持PCIe3.0接口的独立显卡，那不太建议使用该M.2插槽。

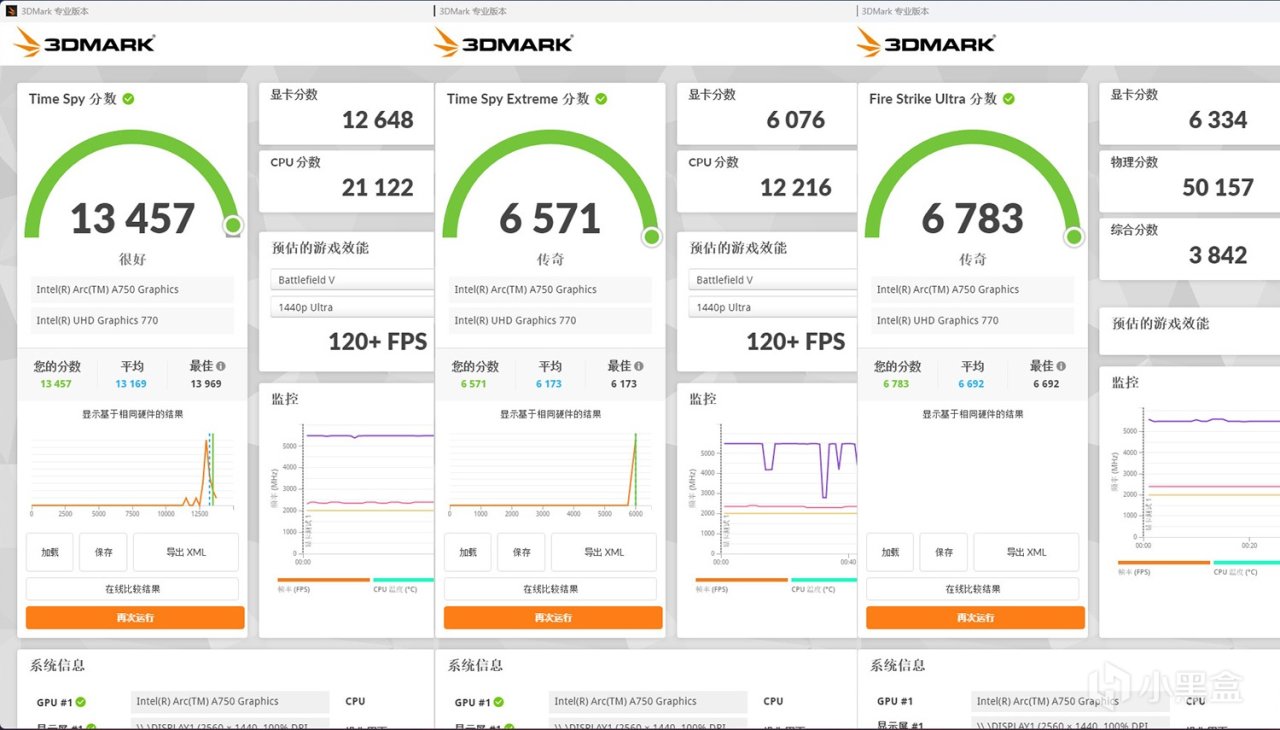

3DMark基准测试软件中的Time Spy项目总得分为13457分，图形得分为12648分，CPU得分为21122分，假如从Time Spy项目的图形成绩来看，这块A750显卡的性能处于RTX4060与RTX4060Ti之间，Time Spy Extreme与Fire Strike Ultra的图形得分为6076分与6334分。

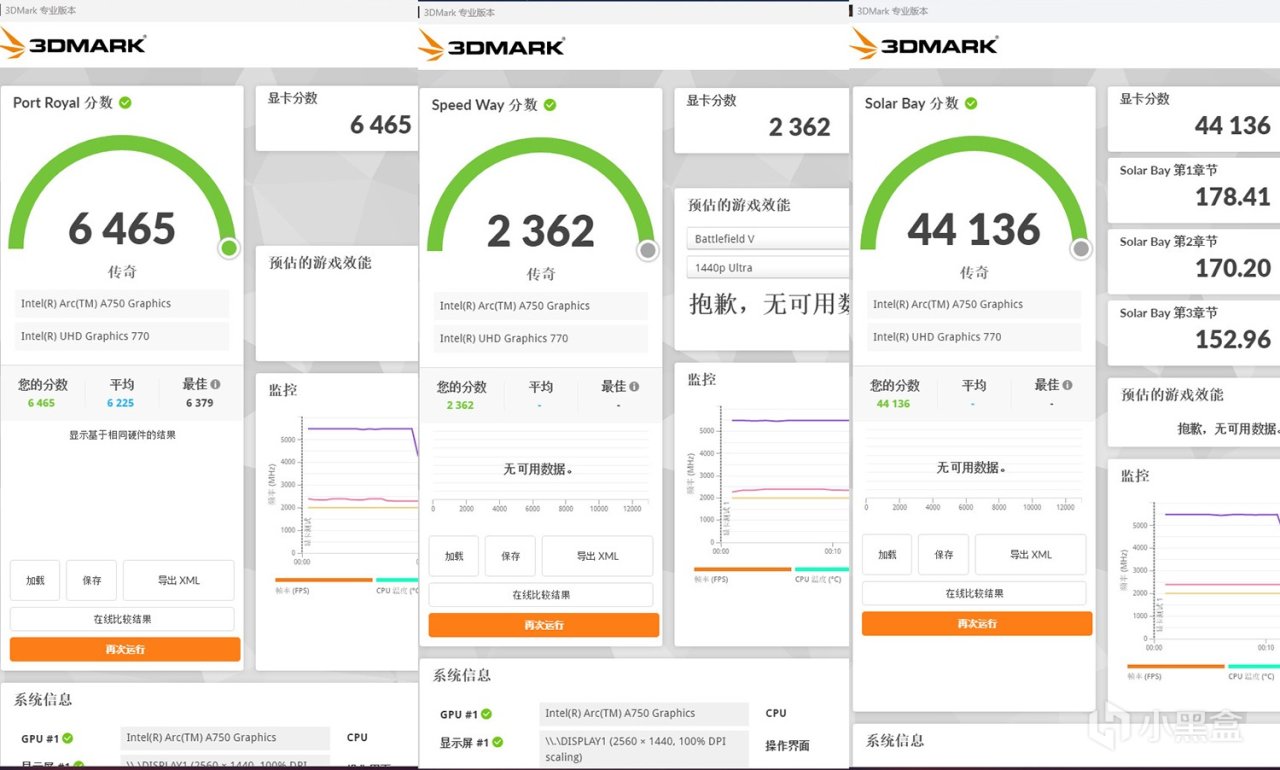

A750显卡实时光线追踪性能基准测试，Port Royal项目得分为6465分，Speed Way项目得分为2362分，Solar Bay项目得分为44136，从以上的图形性能基准测试表现来看，这款蓝戟Arc A750 Photon 8G亚运联名款显卡的性能与RTX 4060不相上下。

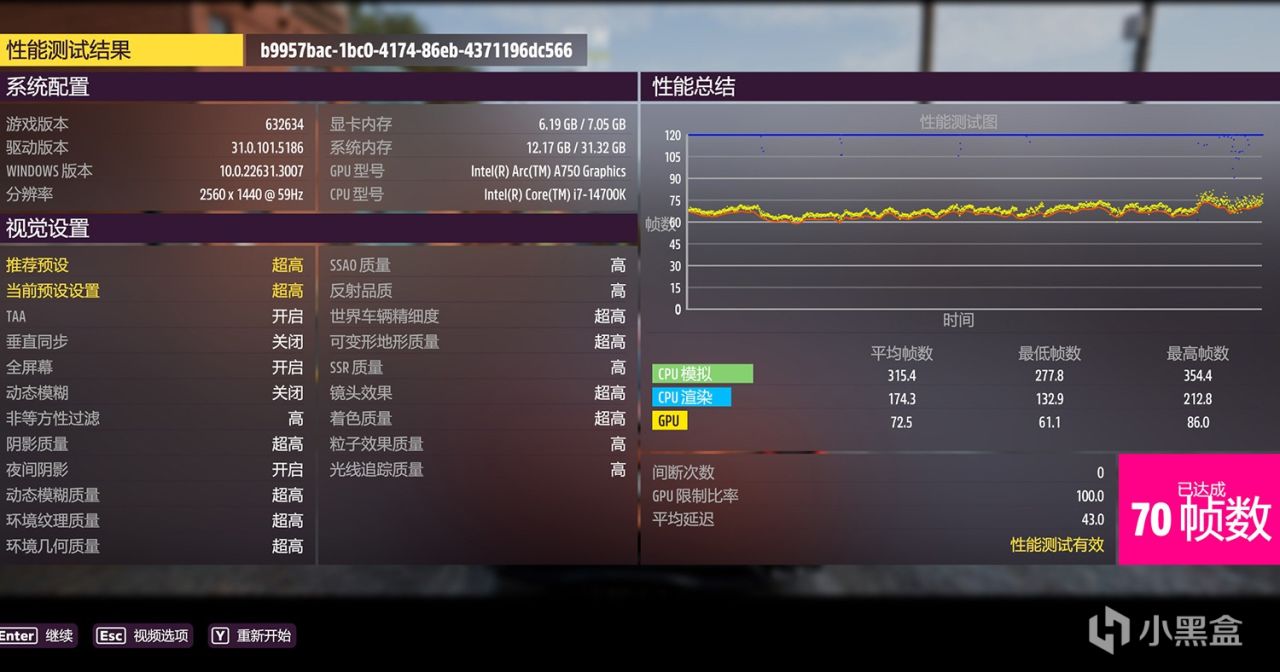

实际游戏测试方面，先跑赛车类游戏《极限竞速：地平线5》基准测试，由于这款A750显卡仅配备8GB的GDDR6显存，假如开启极致预设模式，会出现显存占用过高的情况，虽然平均帧率能达到60FPS，不过在复杂场景会出现波动，因此本次选择预设超高画质档位，实测平均帧率能达到70FPS，而且全程均能保持在60FPS以上。

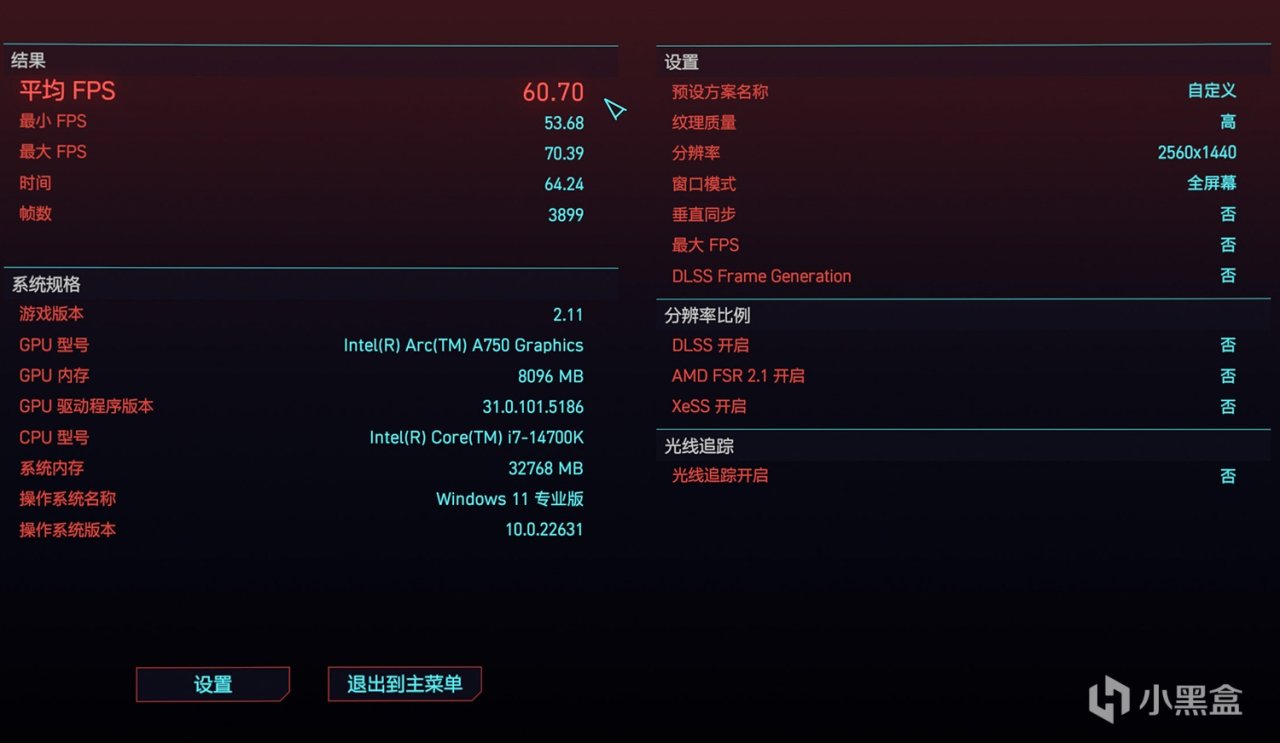

《赛博朋克2077》2.11版本，同样由于显存大小的限制，本次选择预设高画质档位，并手动关闭光线追踪与XeSS超级采样技术，实测A750显卡在基准测试中的平均帧率为60.7FPS，而最小帧率为53FPS，假如开启XeSS超级采样的平衡档后，平均帧率会提升至71FPS。

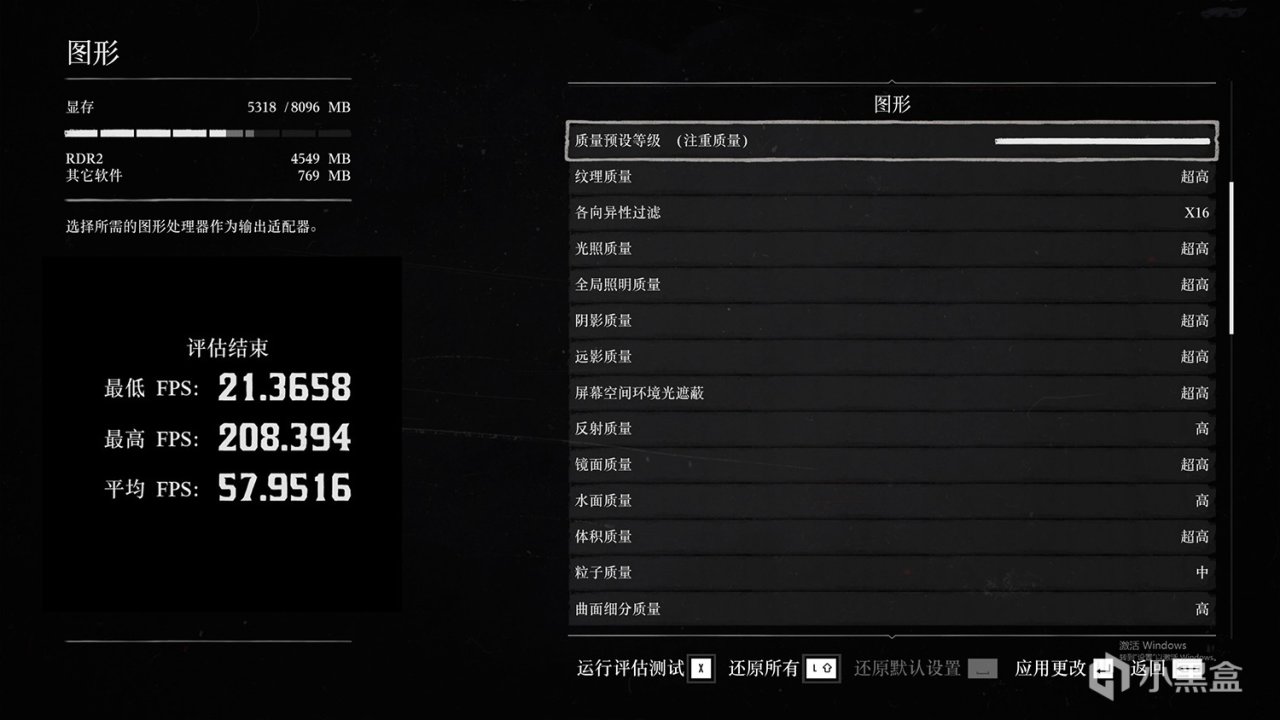

《荒野大镖客2》对显存占用不大，在不装MOD的情况下8GB显存就能满足，游戏内置20个不同等级的画质档位，本次测试直接选择预设最高画质设定，实测这款A750显卡平均帧率为55FPS，毕竟其属于中端级别的显卡，若想获得更流畅的画面体验仍需酌情降低画质。

从主板供电方案来看，带动14900K问题应该不大，在制程工艺无升级的情况下，i7-14700K处理器的满载功耗比上一代更高，最后测试主板供电性能与温度，非常考验处理器散热器的性能，若散热压不住处理器在满载时很容易触碰到了温度墙，从而导致降频等情况。

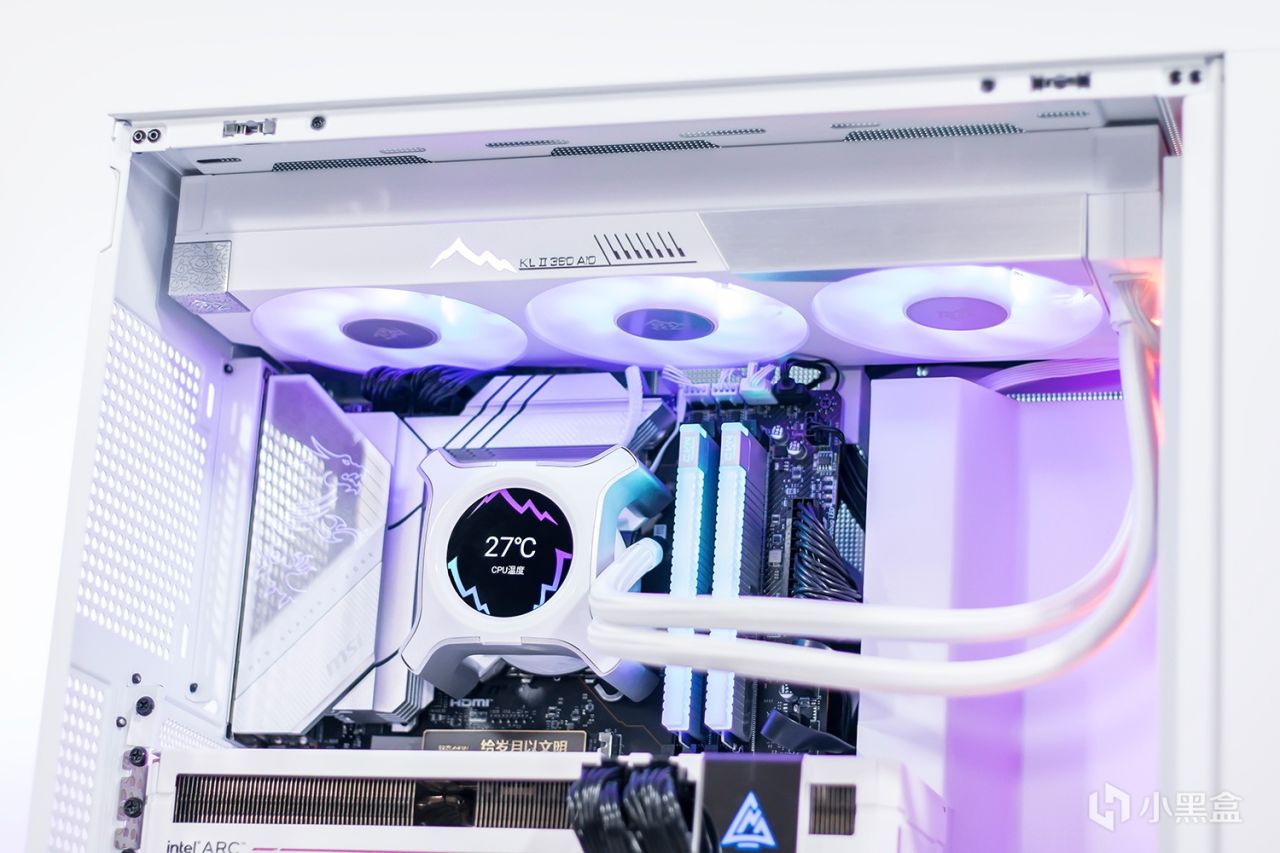

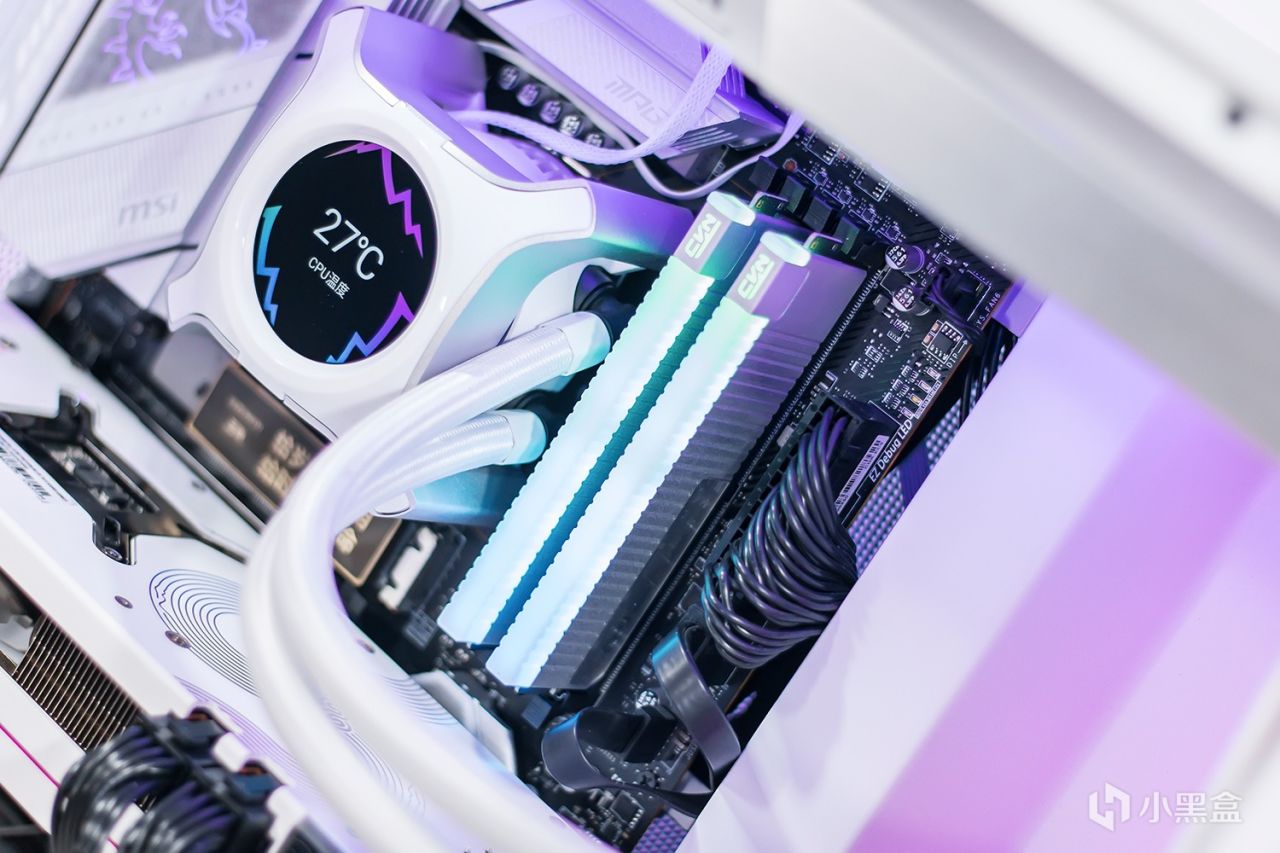

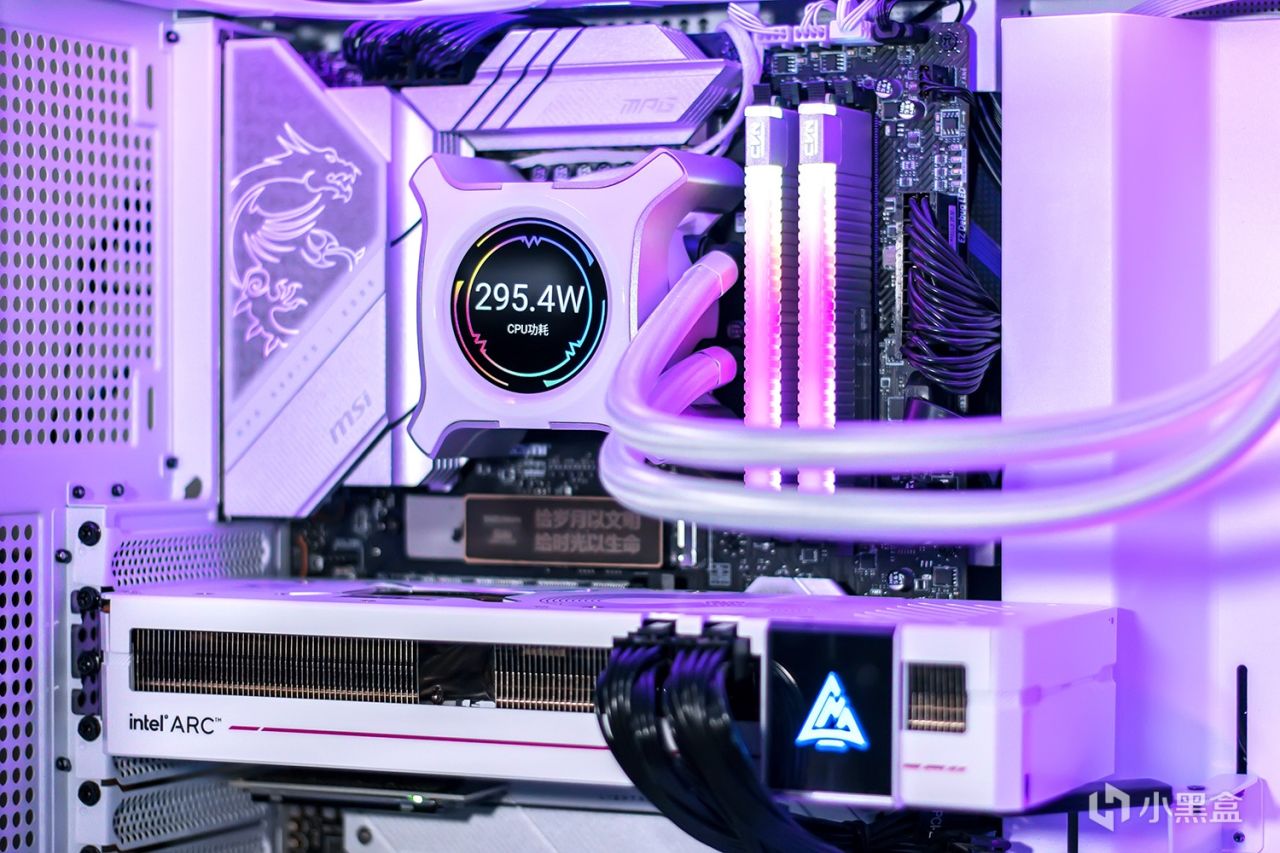

本次使用鑫谷的昆仑二代360水冷散热器，标称散热功率可达320W，散热器整体配色均为白色，散热风扇也具备RGB灯效，还配备一个观赏性更强的LCD显示屏幕，可以显示处理器当前运行状态，也可显示图片或视频等个性化内容，能实现更美观简洁的视觉效果。

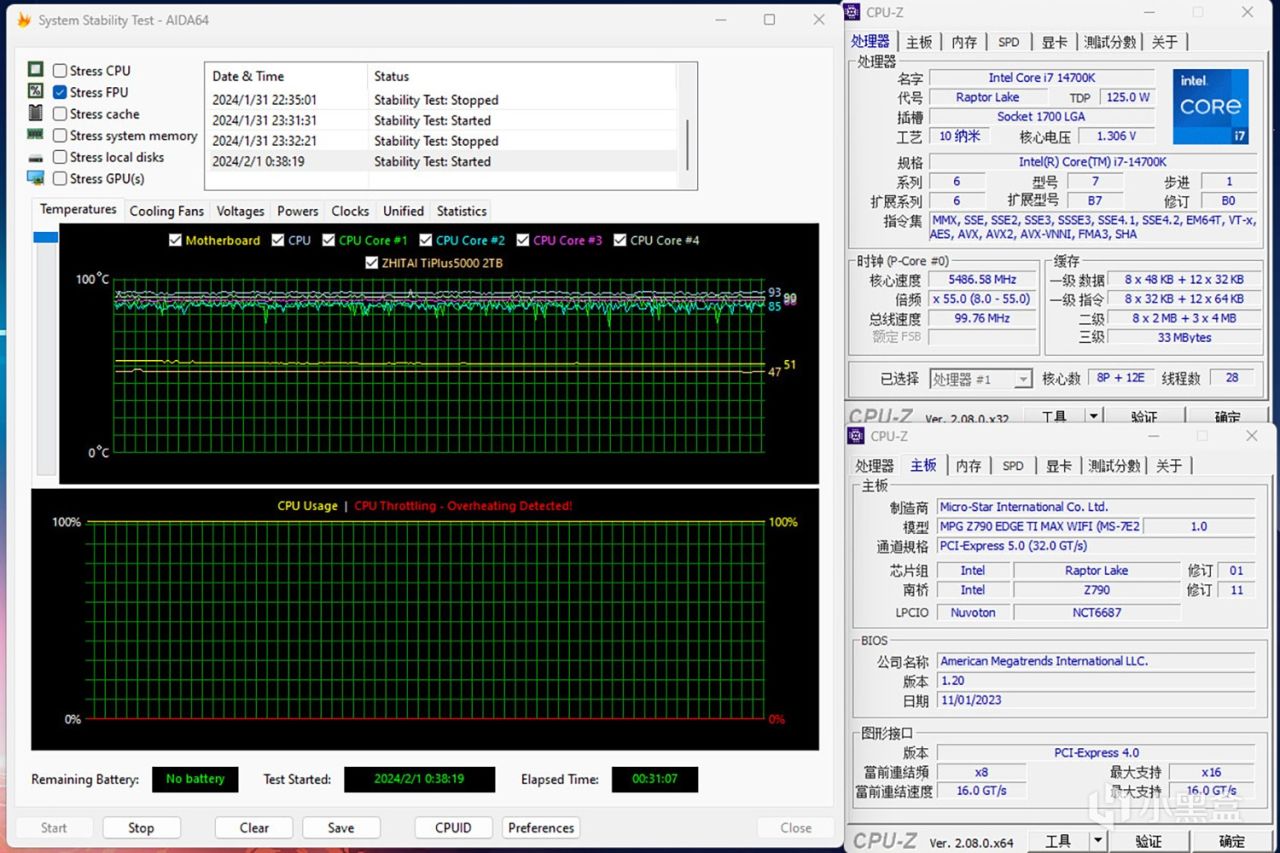

避免在BIOS中调参后影响测试压力结果，本次压力测试采用默认调参不降压调频，根据监测软件显示，i7-14700K处理器单烤FPU时电压为1.3V，满载时CPU Package功耗在300W左右浮动，假如运行CineBench 2024版本满载时的CPU Package功耗基本徘徊在280W。

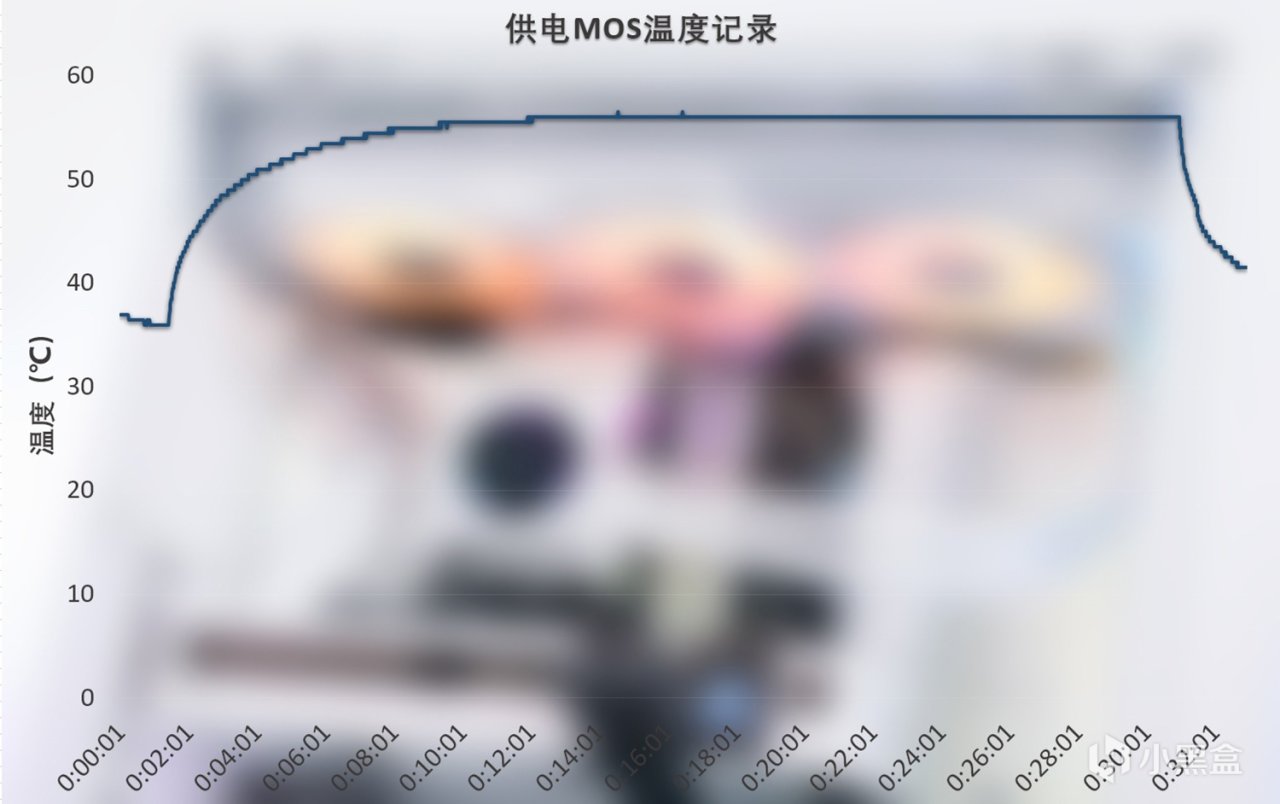

烤机压力测试的主要压力其实在散热器上，在单烤FPU时室内温度为24℃，处理器核心温度稳定在92℃，可以稳压处理器长时间满载运行的发热，确保这个持续稳定工作，主板上的供电散热模块有效降低供电元器件的工作温度，压力测试时MOS的温度约为55℃。

总评：

微星MPG Z790 EDGE Ti MAX WIFI主板延续了刀锋钛系列主板的性能堆料，采用16+1+1相数字供电方案，搭配90A导通电流能力的Dr.MOS，轻松应付英特尔十四代酷睿i7与i9高端处理器满负载供电需求，即便是进一步超频也没丝毫不惧，供电模组上覆盖了厚重的铝合金散热装甲，有效降低工作温度，在面对近300W满载功耗的i7处理器情况下，供电模组温度也就55℃，确保为处理器持续稳定的供电，所配备的接口种类多且丰富，散热风扇供电接口与ARGB灯效接口布局合理便于装机布线。

在硬件配置方面不负“Max”之名，升级强化的地方真不少，其配备了PCIe5.0规格M.2固态硬盘插槽，搭载支持WiFi7技术的无线网卡，鉴于当前技术与环境等因素所限，这部分配置的升级并没带来显著的增益效果，只能说锦上添花未来可期，主板对内存的兼容性与频率上限进行优化，标称内存频率最大支持至7800+MHz，配合BIOS中的Memory Try It内存超频功能，直接套用内置的多种不同运行频率与小参组合，无需反复输入时序电压等参数自动内存超频，辅助超频玩家挑战内存条性能上限。
