【球盟会】华硕TUF 4070TI+Z790吹雪S+联力 VISION机箱搭建全视海景房主机

发表评论

A+

摘要

今天分享一套白色主题的装机方案，装机契机是源于华硕刚刚上市的TUF RTX4070Ti O12G WHITE显卡，全新的白色外观让人耳目一新，全金属外壳以及闪亮涂装延续了TUF军工系列的高品质做工，性能方面具有全新第三代RTCores，可以提供2倍的光线性能以及两个全新的硬件单元，支持最新NVIDIA DLSS 3.5技术，该技术可利用AI与GeForceRTX Tensor Core来提高帧率，同时生成媲美原生分辨率的高质量、高清晰度图像。其他硬件方面：华硕最新 Z790吹雪S主板搭配英特尔14代14700K处理器，机箱使用的是联力最新推出的包豪斯 Vision 全视版机箱，机箱采用三面可视钢化玻璃侧板的设计，使得机箱内部硬件以及灯效可以3D立体化的呈现给使用者，考虑到机箱侧面安装360水冷散热器水冷管太拧巴，于是使用风冷方案安装，废话不多装机如下：

球盟会官网报道

【新人豪礼】新会员专享注册送88元体验金，存100送100，再送免费游戏局
【存款返赠】使用虚拟币支付额外再赠2%，均可获赠58元红包优惠券！
最佳投注体验，超高游戏赔付，千场精彩赛事，下载体育APP，等你来战。

硬件配置

CPU INTEL i7-14700K

散热器 DEEPCOOL 阿萨辛 4

主板 ROG STRIX Z790-A GAMING WIFI S

电源 DEEPCOOL PX850G

机箱联力 vision 白色

硬盘 SOLIDIGM P44 Pro 2TB

显卡 TUF RTX4070Ti O12G WHITE

内存 Asgard DDR5 7200 32G(16Gx2) 吹雪联名款

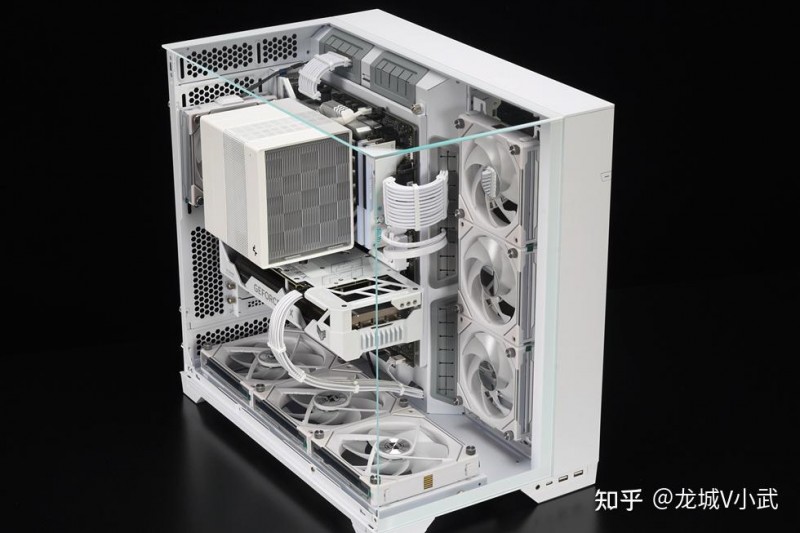

整机展示

硬件展示

首先是显卡的开箱。

华硕TUF RTX4070Ti O12G WHITE 显卡外观整体白色设计，采用NVIDIA Ada Lovelace架构，搭载了AD104 GPU核心，集成了7680个 CUDA，核心默认频率为2730MHz，Boost频率为2760MHz，显存容量为12GB GDDR6X，位宽 192-bit，支持光线追踪/ DLSS 3.5 技术，拥有双 BIOS ，可在性能和安静两种模式下随意切换，显卡外壳采用压铸一体式金属护罩，可直接与铝制背板配合，能够更好的加强整体结构，防止PCB下垂，同时也可提升显卡的散热效能。

在散热方面，显卡正面采用了3枚全新的双轴流风扇，可额外增加21%的风量，叶片根部的形状为减少噪音进一步优化，另外中央的风扇使用了反转设计，让散热效率更加高效。风扇中心印有华硕和TUF的品牌LOGO，支持智能启停，在未触发温度策略时比较安静，空闲时可以减少显卡的噪音和功耗。

显卡金手指。

显卡三维尺寸为：305mm×138mm×65mm，显卡厚度为3.25槽。

显卡顶部的TUF LOGO，支持AURA SYNC神光同步。

显卡背部采用全金属背板覆盖，并在尾部做了镂空设计可以增加散热效率。

双BIOS切换开关。

供电接口采用12VHPWR接口，由12个供电针脚+4个信号针脚组成，供电可轻松达到600W。

接口方面提供了1个HDMI 2.1、3个DP 1.4a输出接口，配置齐全完全满足日常使用。

主板是来自华硕最新的 ROG STRIX Z790-A GAMING WIFI S，外包装延续了之前的风格。

依旧采用LGA 1700底座，全面兼容Intel 14代酷睿处理器，同时也向下兼容Intel 13、12代酷睿处理器。核心供电方面，主板采用16+1+2供电模组，单相最大电流70A，再加上双8pin ProCool II高强度供电接口，即使是14代酷睿i9也能轻松驾驭。

硕大的VRM散热装甲也有所改变，不再是上代镂空外壳的那种，ROG STRIX系列标识以及败家之眼的面积做的更大了一些，即便是静态模式下都显得非常好看。

华硕Z790吹雪S主板配备了3根PCIe x16长插槽，第一根PCIe x16长插槽带宽为PCIe 5.0 x16直连CPU，同时做了金属装甲加固，剩下两根为PCIe 3.0 x1和PCIe 4.0 x16插槽，走南桥芯片组。

提供了5条PCIe4.0 规格的M.2 SSD插槽，其中主M.2 SSD插槽来自主板直出的PCIe通道，采用双散热片设计；其余三个M.2 SSD插槽则来自Z790芯片组，所有的M.2插槽都配备了厚重的铝制散热片和高导热系数硅脂垫。M.2 SSD固定方式均采用M.2 Q-LATCH便捷卡扣设计，无需工具即可轻松拆装M.2 SSD。

板载音频方面搭载了ROG SupremeFX7.1音效技术，内置一颗ALC4080高品质音频芯片与Savitech放大器，声音分辨率提升至32-bit/384kHz，可带来出色的视听体验，搭配华硕双向 AI 降噪技术，游戏开黑通话告别噪音干扰，专注打造沉浸式电竞氛围。

各类接口位于主板的边沿设计对于接驳和整理线材提供了极大的便利。

提供了4个SATA存储接口，均采用垂直于主板90°的接口设计，安装接线便利而且美观。

专为显卡设计的“Q-Release”快拆按键也是标配，再也不用担心拆卸显卡时候摸不到被挡住的PCIe卡扣了。

内存方面提供了四根单边卡扣式的DDR5内存插槽，支持最大128G双通道内存，最大OC频率8000MHz。通过华硕AEMP II功能，Bios会自动检测内存芯片，解锁DDR5内存PMIC的限制，做到一键超频，对于新手用户更友好。同时，主板配备华硕最新的 DIMM Flex 功能，一键开启后，可根据内存的温度智能优化调整内存，在追求高效能的同时又能保持稳定。它基于板载内存插槽附近的热传感器的实时温度数据来进行频率调整。

搭配双8Pin ProCool II高强度供电接口，可充分发挥第14代英特尔酷睿处理器性能。

一体式的IO背板已经成为中高端主板的标配，同时做了白化处理。接口方面提供了：接口方面提供了DP/HDMI接口各1个、CMOS清空按钮、BIOS更新按钮、4个USB 2.0接口、4 个 USB 3.2 Gen1 5Gbps Type-A 接口、2个USB 3.2 Gen 2 10Gbps Type-A 接口、1个USB 3.2 Gen 2 Type-C接口、1个USB 3.2 Gen 2x2Type-C接口、2.5G有线网口、还有全新的Wi-Fi 7 易拆卸天线接口以及2个3.5mm+1个S/PDIF光纤输出的音频组合接口。

主板背部非常规整，底部还有拖影状的败家之眼LOGO点缀。

为了与整体主题配套，内存选择了阿斯加特的吹雪联名款DDR5内存，外包装满满的吹雪主题元素。

Asgard DDR5 7200 32G(16Gx2) 吹雪联名款内存精选海力士 A-Die 颗粒，在主板、处理器和其他硬件适配的情况下，可以低时序超频至更高频率。内存还板载 PMIC 加强版电源管理芯片，实现更稳定的电源负载，拒绝锁电压。同时，颗粒加入 ON-die ECC 提供自动纠错能力让内存运行更稳定可靠，减轻 CPU 负担。

内存贴纸单独配置，可能是考虑不遮挡内存表面的吹雪图案吧，用户可自行选择粘贴，从贴纸信息可以看到：内存频率为7200MHz，时序为C34-46-46-116，电压为1.45V，单条容量16GB。

内存散热采用1.8mm厚度的铝合金陶瓷白的散热马甲，上面印有吹雪字样和雪舞战姬的二次元形象，内存右下角为吹雪配色的阿斯加特品牌LOGO。

上主板效果，毕竟是吹雪联名款，无论外观还是配色都与ROG 吹雪主板高度默契融合。内存灯条部分还有ROG STRIX的文饰 LOGO。

内存灯条部分采用了钢琴黑白琴键的设计，黑白分明可以避免安装时将内存插反，白色部分朝外为内存的正面，灯条内置8个独立灯光控制区域，并支持各大主板原厂灯效调节软件，能轻松实现灯效同步。

散热器是九州风神旗下旗舰级风冷阿萨辛4白色版，散热器经过11年不断更新进化已经到了第四代，阿萨辛4无论是从外观还是性能都进行了全面的升级。

包装附件非常丰富：风扇拓展支架、一大支DM9硅脂、多功能金属底座、硅脂刮刀、酒精清洁棉、全平台扣具以及安装用的螺丝刀。

阿萨辛4散热器三维尺寸为:144mm*147mm*164mm（WxDxH），重量为1575g。散热器整体白化处理，整体为一个立方体，有着巨大且方正的散热鳍片模组，模组重量较上一代轻 18 %，解热功耗达到了280W。阿萨辛4的风扇采用了一枚140mm正叶外加一枚120mm反叶风扇组合，图中所展示的这面正是120mm反叶风扇这面，上机后要面对的是机箱的后出风口，这样的设计可以完全与内存避让，从而可以兼容不同高度的内存条。

九州风神家族化矩阵式鳍片组。

散热器顶部非常平整，位于中心部分有一圈金属的网罩，内部正是安装的另一枚14mm风扇，顶部的金属遮罩采用磁吸固定。

位于顶部还有一个双模运行的开关，可在静音模式和性能模式之间相互切换。在性能模式下，转速在500至1700 RPM±10%之间，最大风量分别为58.06 CFM和79.1 CFM，最大风压分别为2.44 mmAq和2.1 mmAq，噪音值≤29.3 dBA运行时非常安静。在静音模式下，转速在500至1350 RPM±10%之间，最大风量分别为46,75 CFM和63.76 CFM，最大风压分别为1.58 mmAq和1.35 mmAq，噪音值≤22.6 dBA。

140mm风扇固定也是卡扣快拆设计，安装拆卸都很便捷。

7根6mm黑化纯铜复合型热管外加精雕微凸的纯铜底座组合。

阿萨辛4使用的是搭载原厂FDB 轴承“三相六级电机”的120mm和140mm PWM静音风扇。

机箱风扇使用的是白色的联力积木风扇3代。

联力积木3代风扇采用FDB液压轴承，7扇叶设计，有石墨垫片、框架中有磁铁强化固定性。最高风量61.3CFM、2.66静风压，风扇转速200-2100rpm，最低风噪29dBA。

可隐约看到风扇中心的0.5mm分层效果，通电后可呈现出3D深邃般的无限镜效果。

风扇边框采用镜面处理，通电后也可显示无限镜的灯效。

风扇一边用于连接的触点，风扇无线拼接串联之后，在末端用自带的电源片连接控制器即可。

风扇边框的链接设计可谓颠覆传统，开创了无线拼接的先河。

电源选用的是九州风神最新推出的PX850G ATX3.0白色版本，外包装方面秉承九州风神最新的设计风格。

电源模组线材采用白色扁平化排线设计，质感比较柔软。

电源整体白色采用全模组接口设计、通过了80PLUS金牌认证，全日系电容（主电容为105°规格）10年质保由侨威代工，官方宣称电源还有6重保护机制，而且在5000米以下海拔的地区也可以正常使用，额定功率为850W。电源三围尺寸为150mm（宽）x150mm（深）x86mm（高），15CM长度的尺寸装机时有着不错的兼容性。

电源侧面设计简约，辅以青绿色品牌LOGO点缀。

电源内置了1个135mm的FDB轴承风扇，在运转时矂声和寿命比传统双滚珠风扇更好。同时，基于流体的特性，可大幅减少轴承中金属的摩擦和振动，从而拥有更好的可靠性和静音效果。风扇格栅与外壳为一体化设计，圆角方形的开孔也是极简设计。风扇支持HYBRID MODE智能启停功能，在启用该功能后，电源会在低温低负载的状态下停转风扇，使自身的运行噪音达到最低。

全模组的电源接口，电源端提供有一组18PIN+10PIN接口(对应主板端的24PIN接口)、5组8PIN接口(对应主板端的CPU供电与PCI-E显卡供电接口)、3组6PIN接口(对应其他设备的SATA供电和大D4供电接口)。1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口。

九州风神PX1000G 电源的额定功率为1000W，采用的主动式PFC+全桥LLC谐振+同步整流+DC to DC结构，支持100V到240V交流输入，+12V为单路输出设计，额定输出电流为70.8A，相当于849.6W功率；+5V与+3.3V则通过DC to DC从+12V转出，每路输出均为最高22A，联合输出功率额定为850W。

电源尾部有大面积的方格状开孔用于电源散热，还配备有单独的青蓝色AC开关，开关旁边则是Hybrid模式按钮，开启后在低负载使用场景下，电源风扇会自动停转，延迟风扇寿命的同时也能达到0噪声的目的。

机箱使用的是联力最新推出的包豪斯 Vision 全视版机箱，机箱采用三面可视钢化玻璃侧板的设计，使得机箱内部硬件以及灯效可以3D立体化的呈现给使用者。联力包豪斯 Vision 机箱是在包豪斯无立柱全视版基础上，将机箱顶盖也彻底换成了透明钢化玻璃，并在三面玻璃交汇处做了一个融合组件，使得三块玻璃可以严丝合缝的结合到一起。机箱三维尺寸为：465mm*285mm*495mm，约为 66L。
