前言

海景房、背插宇宙、带屏水冷、ARGB等都是目前最热门的DIY攒机关键词，如果感觉到审美疲劳了，不妨可以做一做减法，把一些热门关键词去掉，就像本文这次纯风冷向装机一样朴素无华。另外最近Intel更新了最新0x123微码，能在B系主板上实现完全关闭CEP（有条件），在后续测试环节中硬核会留出一个小教程，希望能帮到有需要的新玩家。

如上图所示，这次纯风冷向装机相当复古，机箱回归最初侧透类的模样，CPU散热方案也改用简洁的双塔风冷，不过这也融合了一些新元素——隐藏式线缆显卡（背插式），下面已经罗列出装机配件的全家福和型号给参考一下，价格直接拿京东自营的渠道作为参考，各位可以自行选择最优入手方式或者等待618电商优惠活动吧。

CPU： Intel Core i5 14600KF雕散片 1880元

散热器：利民FS140 WHITE V3 ARGB霜灵 299元

主板： 华硕ROG STRIX B760-G GAMING WIFI S（ROG B760 小吹雪 S）1549元

显卡：影驰RTX 4070 20周年纪念版（隐藏式供电线缆）5999元

内存：金士顿FURY Renegade DDR5 6000 16GB*2 999元

固态：宏碁掠夺者GM7 2TB PCIe4.0 919元

机箱：华硕A21追影白色MATX 389元

机箱风扇：华硕TUF GAMING TF120侠光三联包 369元

电源：利民TR-TG750-W ATX 3.0 459元

参考总价：12862元

整机和ARGB效果展示

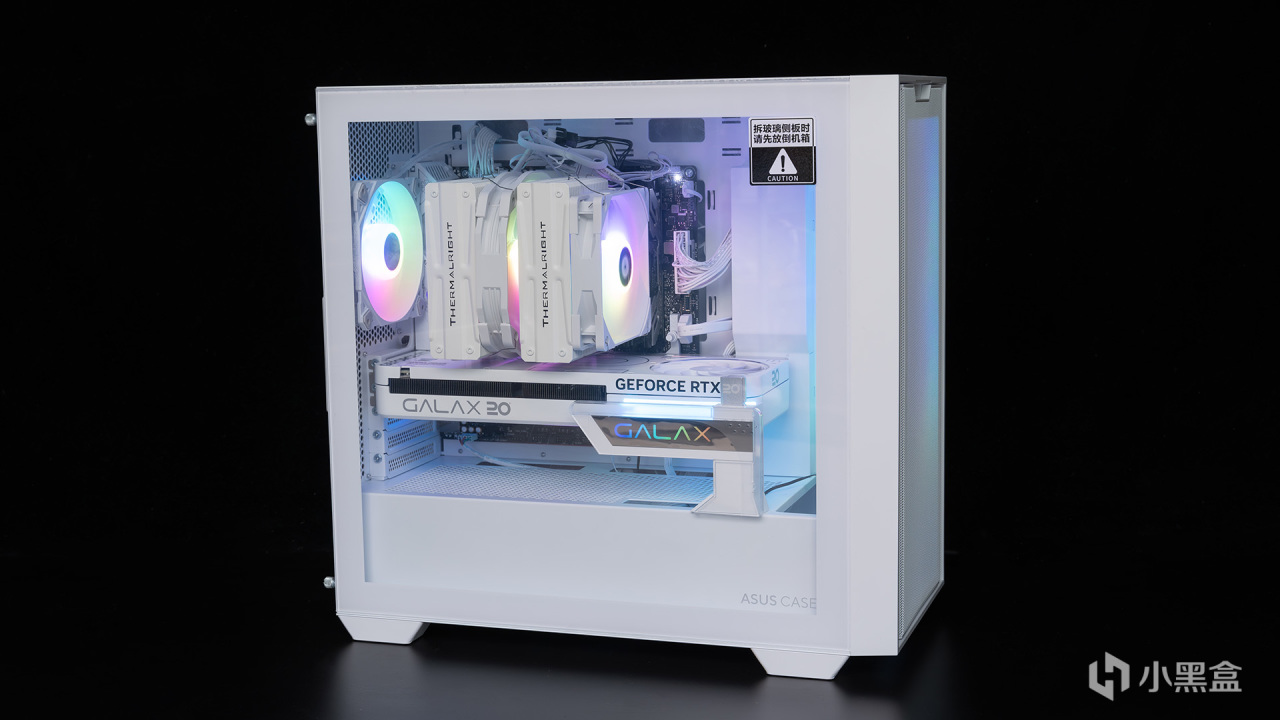

整机成品效果，这次用到了华硕A21追影白色款机箱，属于下置电源+侧透玻璃的经典结构，而且能兼顾不错的散热性能，而硬件依旧统一采用鲜明的白色和银色。主机观感相比海景房主要少了前面板的可视范围，但在机器通电后其实视觉效果也不赖。

点亮整机RGB效果，追影版本的前部是采用大面积Mesh冲孔网设计，能保持优秀的散热性能，而且从视觉效果来看，这种带点朦胧美的RGB效果也不错，风扇灯光不会表现过于艳丽。本次装机就安装两枚TUF GAMING TF120侠光风扇在前部，主要作为机箱的进风配置。

打开侧板后，能看到内部硬件的全貌，由于上方没有安装风扇，看起来会比较空洞，毕竟得考虑到预算——这是一款定位中高端的机器，按照个人理解来看，机箱风扇和CPU散热器至少应该是差不多的预算。

移除前面板后，能看到华硕TUF GAMING TF120侠光真正的ARGB效果，具有双层LED排列设计，配合控制器可以玩出不一样的光效。

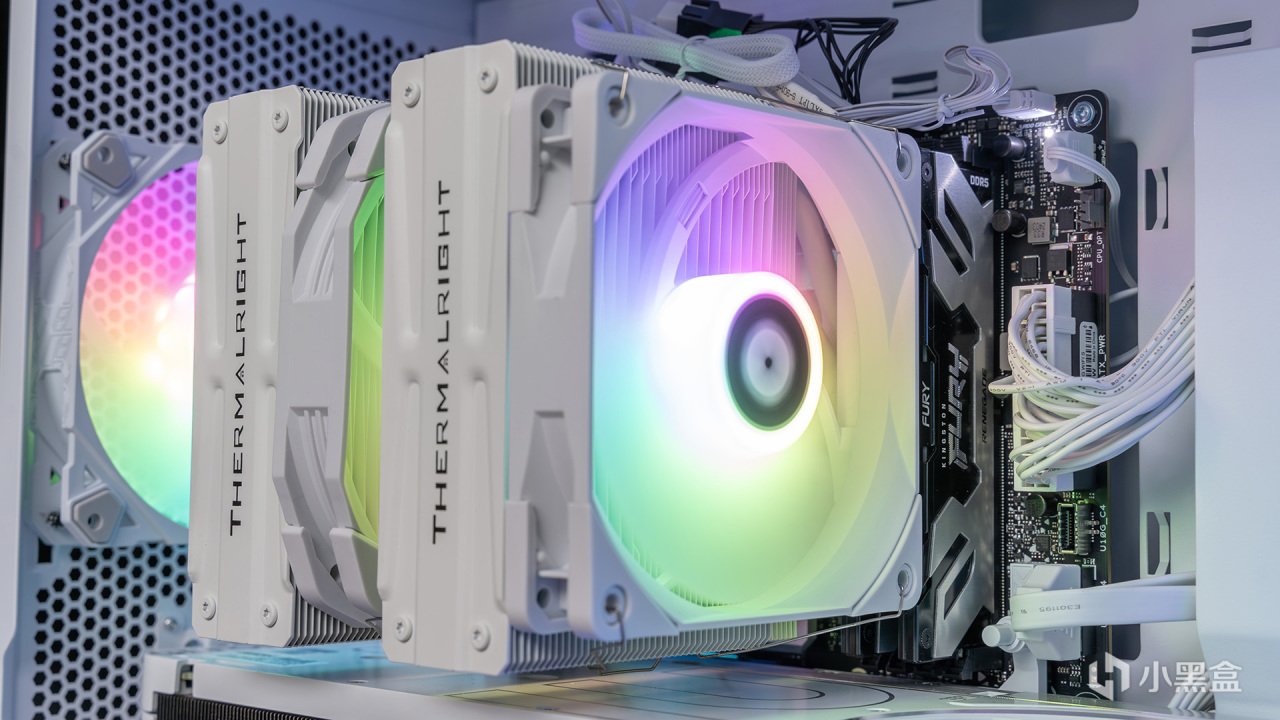

利民FS140 WHITE V3 ARGB霜灵灯效展示，作为大型双塔风冷，庞大的体积自然会遮挡住内存顶部，所有这次也采用了无光内存方案——来自金士顿FURY 叛逆者Renegade DDR5，它的高度刚刚好可以让散热器的前置风扇做到齐平的状态。

追求高端风冷方案的唯一缺点就是——“把主板装在散热器上”，ROG B760 小吹雪 S上的信仰LOGO灯需要摆正侧面视角才能被观察到。

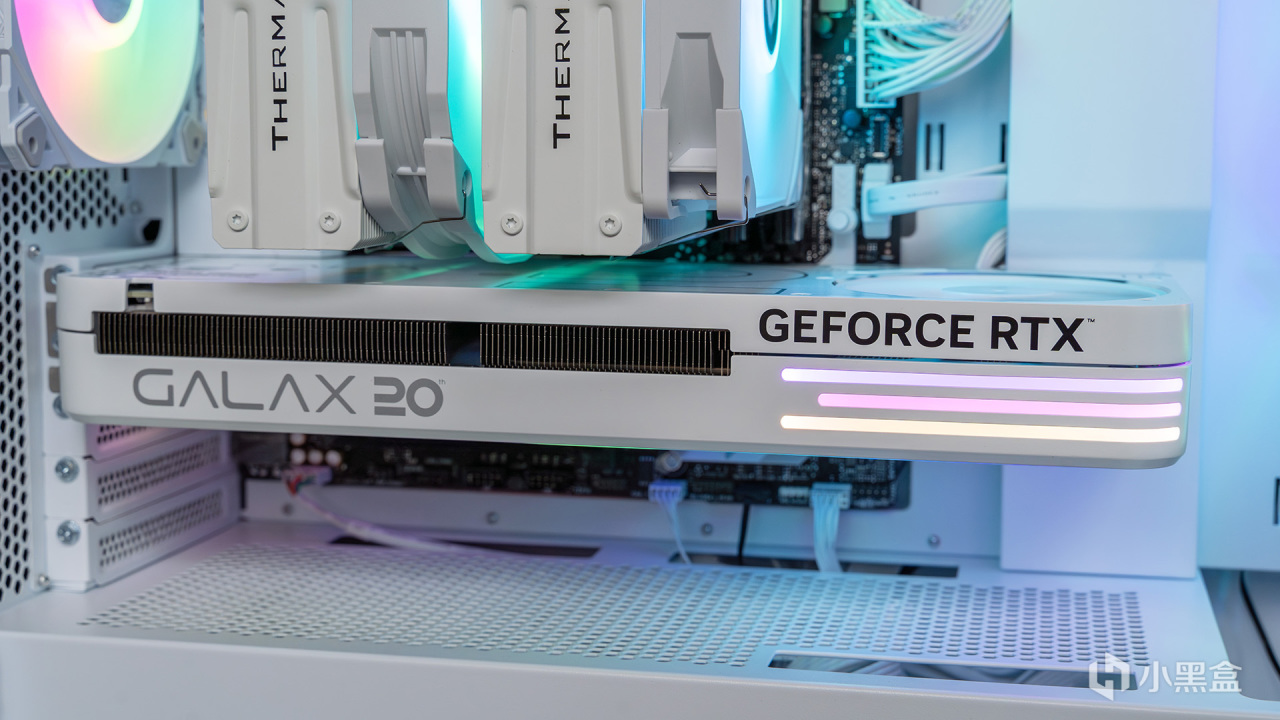

影驰RTX 4070 20周年纪念版，正面看上去没有任何线缆，感觉非常舒服，侧面的RGB灯效简洁又具备流线型的特征。

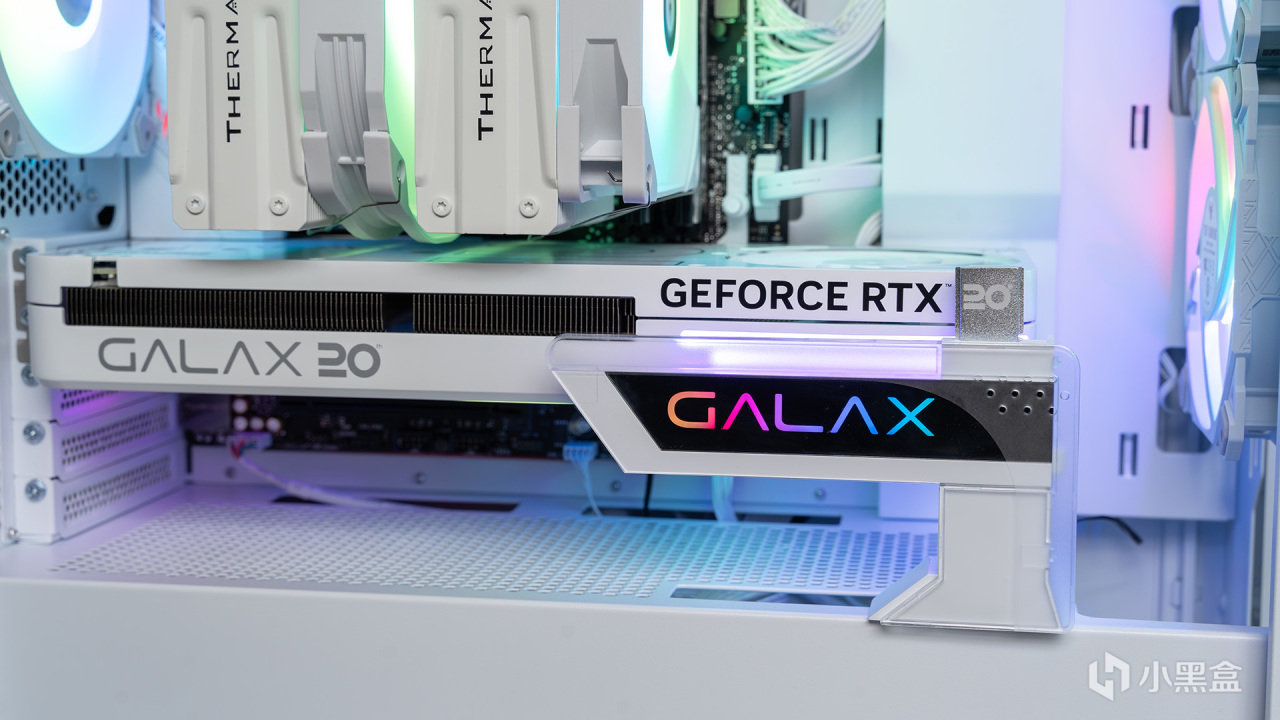

影驰RTX 4070 20周年纪念版还可以搭配附赠的ARGB显卡支撑架使用，通电后能展现GALAX LOGO，不过挡住显卡本身的侧面RGB灯效。

装机配件介绍

本次装机CPU是酷睿i5-14600KF散片，搭配来自华硕ROG STRIX B760-G GAMING WIFI S主板（简称B760 小吹雪 S），包装依旧是以雪武战姬、主板渲染图和烫银LOGO作为主格调，和上一代ROG B760 小吹雪风格是一致的。

B760 小吹雪 S提供了丰富的配件和周边，包括各种贴纸、说明书、扎带、SATA数据线、升级后的吹雪风格易拆天线、M.2卡扣等，作为千元级主板来说算很丰富了。

相比上一代，B760 小吹雪 S在外观上变化之处还挺大的，首先最直观之处就是散热马甲，不但M.2的散热模块面积增大了，而且在I/O区域也增加了雪武战姬的主题元素，另一方面在PCB上多了一些规律性的白色图案，使其吹雪的命名更韵味，整体来看，它还是绝佳的纯白装机主板之一。

供电和用料方面，B760 小吹雪 S也有小升级——采用了12（60A）+1（60A）+1相，相比此前增加了PCIe控制器供电，供电接口部分还是8+4Pin组合，搭配6层服务级PCB，驱动像14700K这种级别的处理器也无压力。

B760 小吹雪 S拥有标准的四根DDR5内存插槽，最大支持192GB容量，内存频率方面得益于供电、PCB用料以及优化，最新一代标称可支持超频至DDR5 8000MHz+，搭配主板自带的XMP Tweaked功能，一键启用就能获得更优秀的性能。

主板扩展槽方面，最上方的一根是金属材质强化的PCIe 5.0X16显卡插槽，除此之外还配备了一根PCIe 4.0X16（可扩展M.2转接卡、声卡等）和两根PCIe 4.0X1插槽。值得一提的是，显卡插槽拥有易拆键设计，方便用户在狭窄空间情况下轻松取下显卡。

主板配备了两组2280长度的M.2插槽，均最高支持PCIe 4.0X4，插槽上有M.2便捷卡扣，免工具就能完成SSD安装，而最右侧区域还有四组横置的SATA接口。

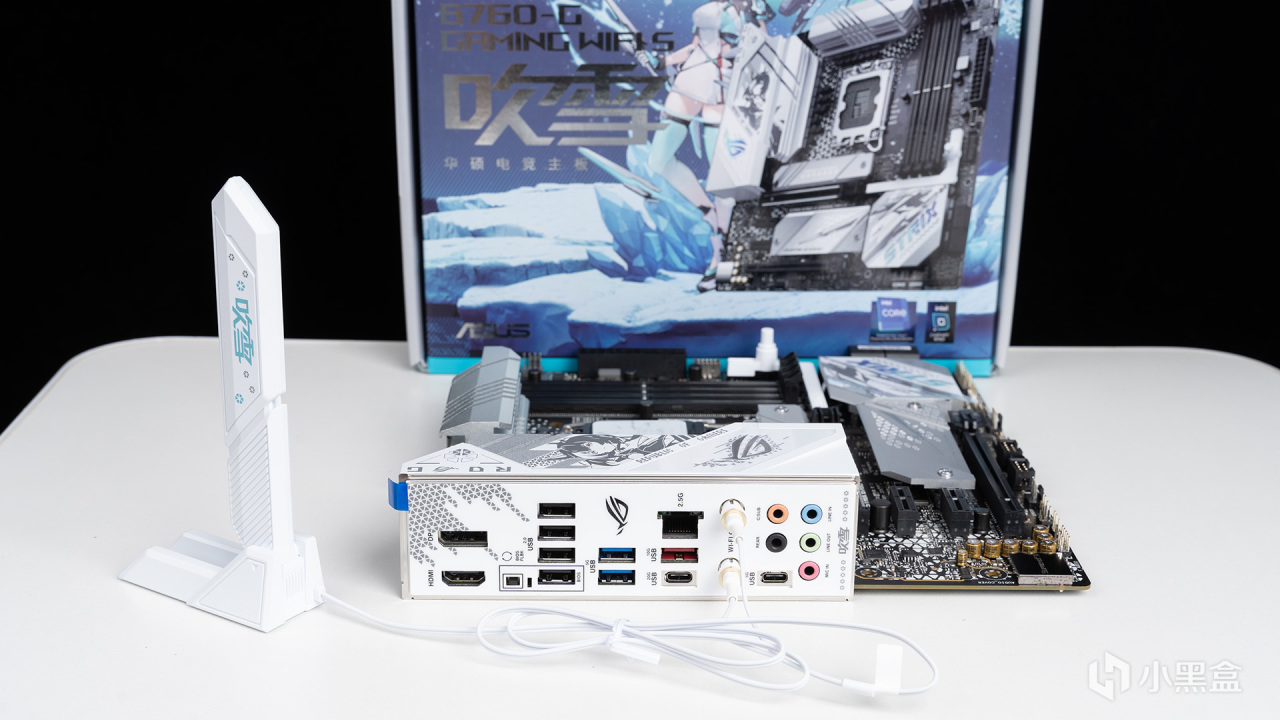

主板I/O已经预装了配色统一的挡板，它配备了1*HDMI、1*DisplayPort、4*USB 2.0、BIOS FlashBack按钮（一键升级BIOS）、2*USB 3.2 GEN 1 Type A、1*USB 3.2 GEN 1 Type C、1*USB 3.2 GEN 2 Type A、1*USB 3.2 GEN 2x2 Type C、2.5Gb网口、Wi-Fi 6E以及5*音频接口。

人性化细节好评有三个方面体现，一是华硕在I/O上清楚地标注了每一个USB口的速率，二是配备双Type-C更灵活，三是天线连接采用快拆式，免去了传统的螺纹固定方式。

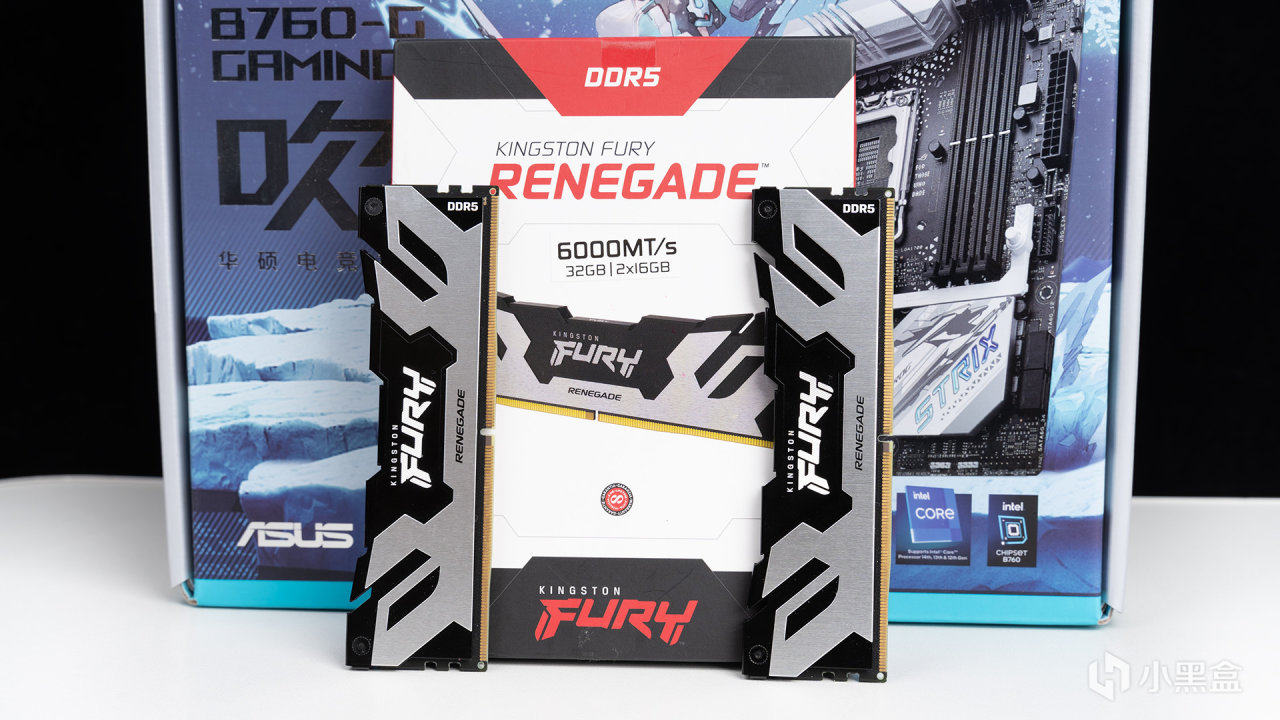

本次装机由于是采用双塔风冷方案，就用不到RGB内存了，所以选择了金士顿FURY Renegade DDR5 16GB*2套装，该款还有RGB版本，而手上非RGB版本在质感和设计方面也是很不错的，FURY Renegade DDR5系列还拥有上至8000MHz，下至6000MHz的丰富产品线。

FURY Renegade DDR5整体采用黑和银两种色系进行混搭，以此打造极具张力的铝制散热马甲，并形成了独特的撞色对称图案，中间的FURY LOGO还进行了斜纹装饰处理，整体质感很高级。

FURY Renegade DDR5支持XMP 3.0超频技术，开启后可达成DDR5 6000C32-38-38-80 & 1.35V的超频效果，内存还采用了海力士A-Die高品质颗粒，如果动手能力很强，建议可以进一步挖掘内存的潜力。

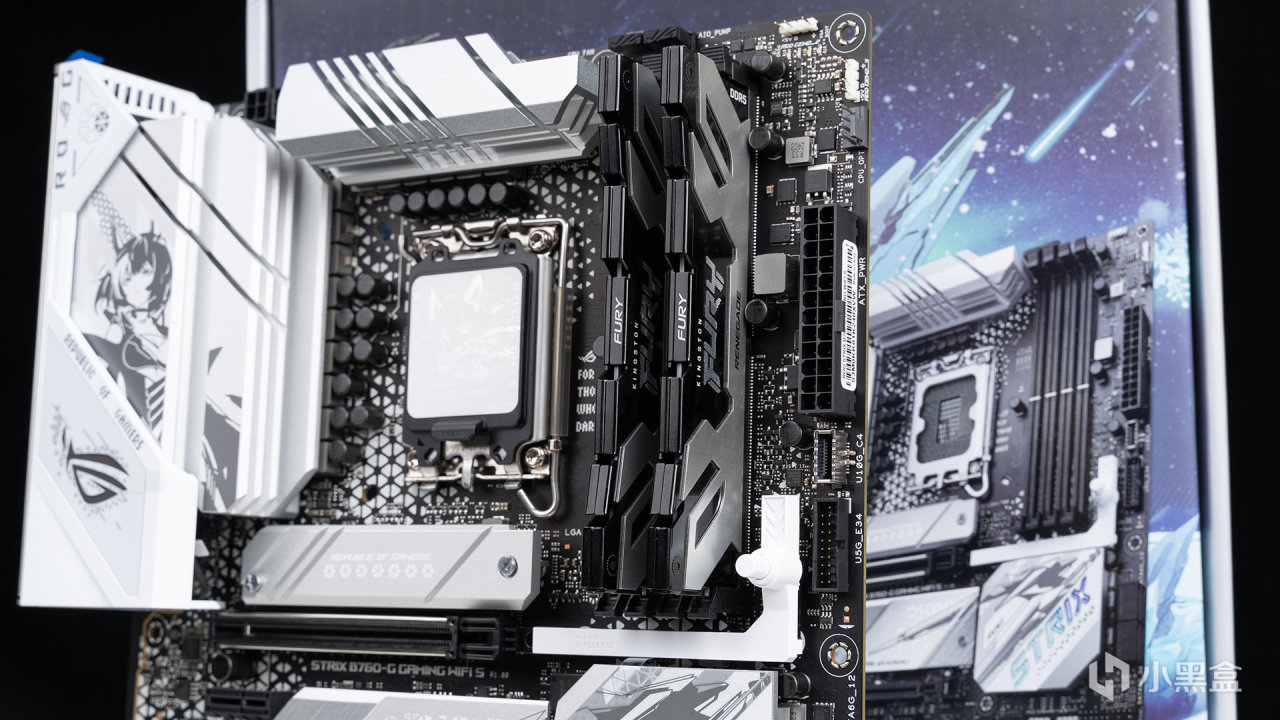

FURY Renegade DDR5内存安装在B760 小吹雪 S上的组合效果，顶部凌厉的造型不仅还看，还可以增强散热性能。

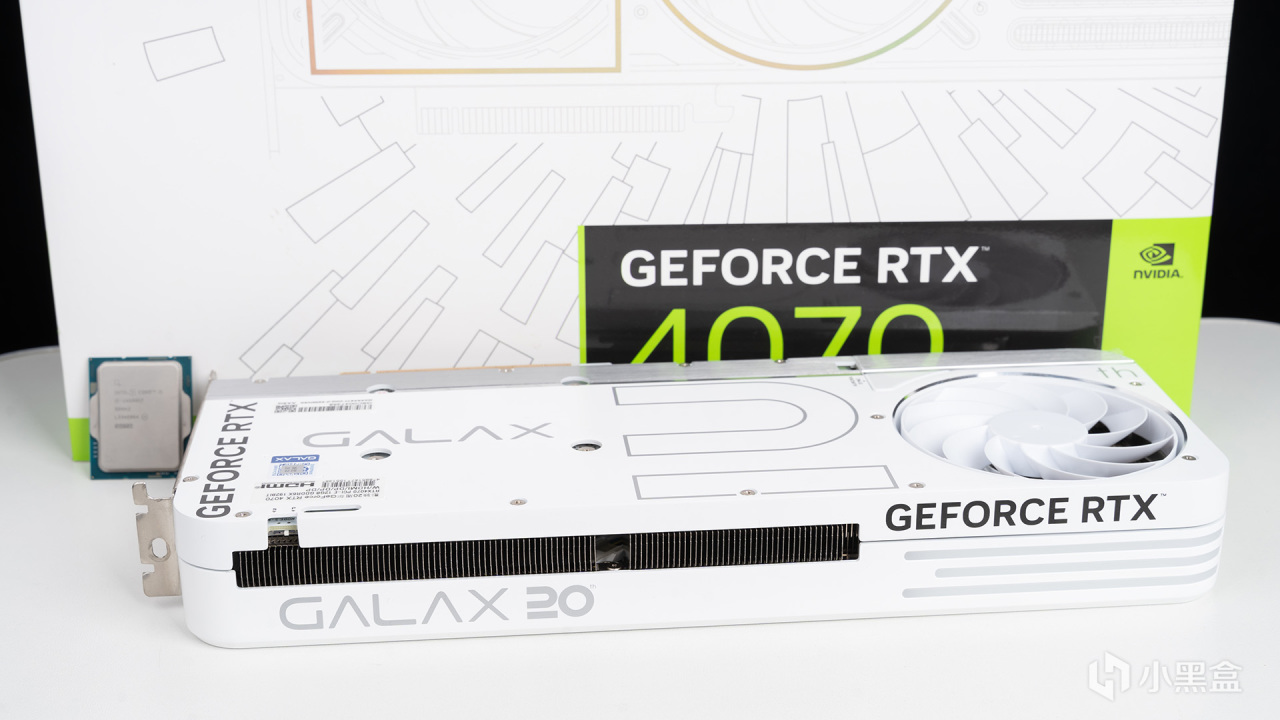

显卡选用了来自影驰的RTX 4070 20周年纪念版，搭配14600KF正合适，显卡外观采用了家族式的纯白设计，采用工艺精良且繁多，包括CNC、金属拉丝、金属压铸等，使整体质感会有较大的提升。正面和主流非公显卡不太一样，在两枚100mm正叶风扇旁边是一个可拆卸亚克力盖板+鳍片裸露的区域。

RTX 4070 20周年纪念版侧面完全打磨成圆润的风格，此处是完全看不到供电接口了，侧面有相关LOGO，右侧是流线型的ARGB灯带。

在靠近挡板位置，显卡有双BIOS开关设计，P档性能模式频率可达2610MHz，S档安静模式频率维2475MHz，两者的风扇策略也是不一样的。

显卡背部设计也是相当用心，除了背板边缘部分的金属拉丝处理以外，还用数字2结合背面的反叶风扇造型组合成对应的“20th”，大大增强了周年纪念版的韵味。

RTX 4070 20周年纪念版的第三枚风扇位于背面，采用反叶结构，和正面两枚正叶风扇形成绝佳的风道设计，这种考虑细致的散热设计属实很少见了。

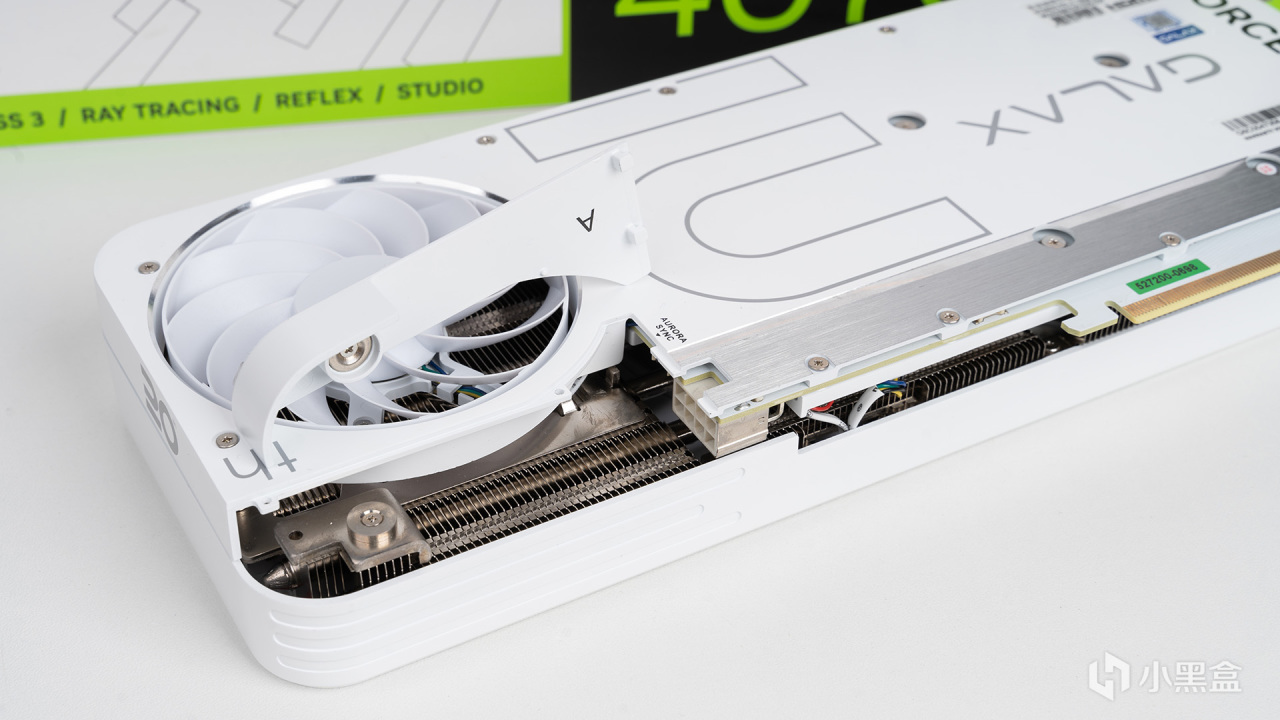

在显卡背板靠下方区域，设置了一个可拆卸式磁吸盖板设计，移除后就能看到显卡供电接口了，显卡是采用了单个8pin的形式，最大功率刚好能满足RTX 4070，旁边还有一个5V ARGB的接口，用于同步整机灯效所用。

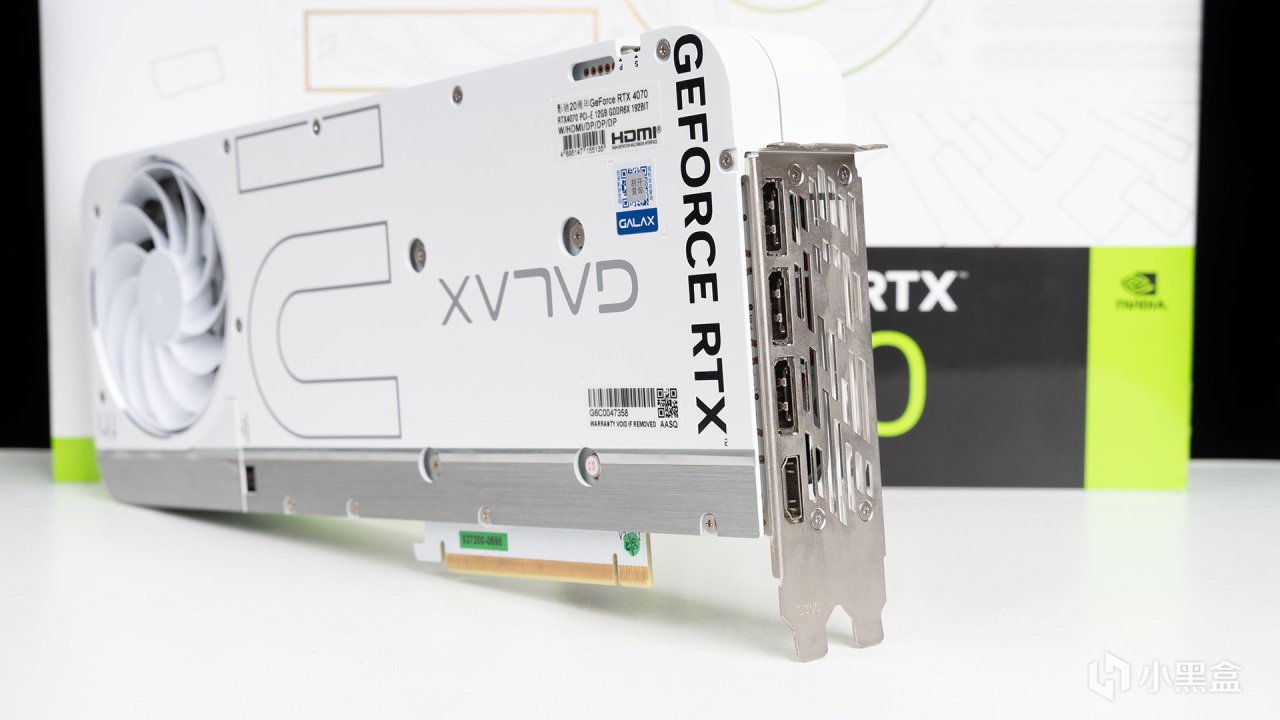

得益于正反风扇的特别设计，显卡也只有双槽厚度，视频输出接口是3*DP 1.4a+1*HDMI 2.1a的万能组合，影驰更是在内部搭载了HDMI信号增强芯片，能够保证在各种工况下稳定输出。

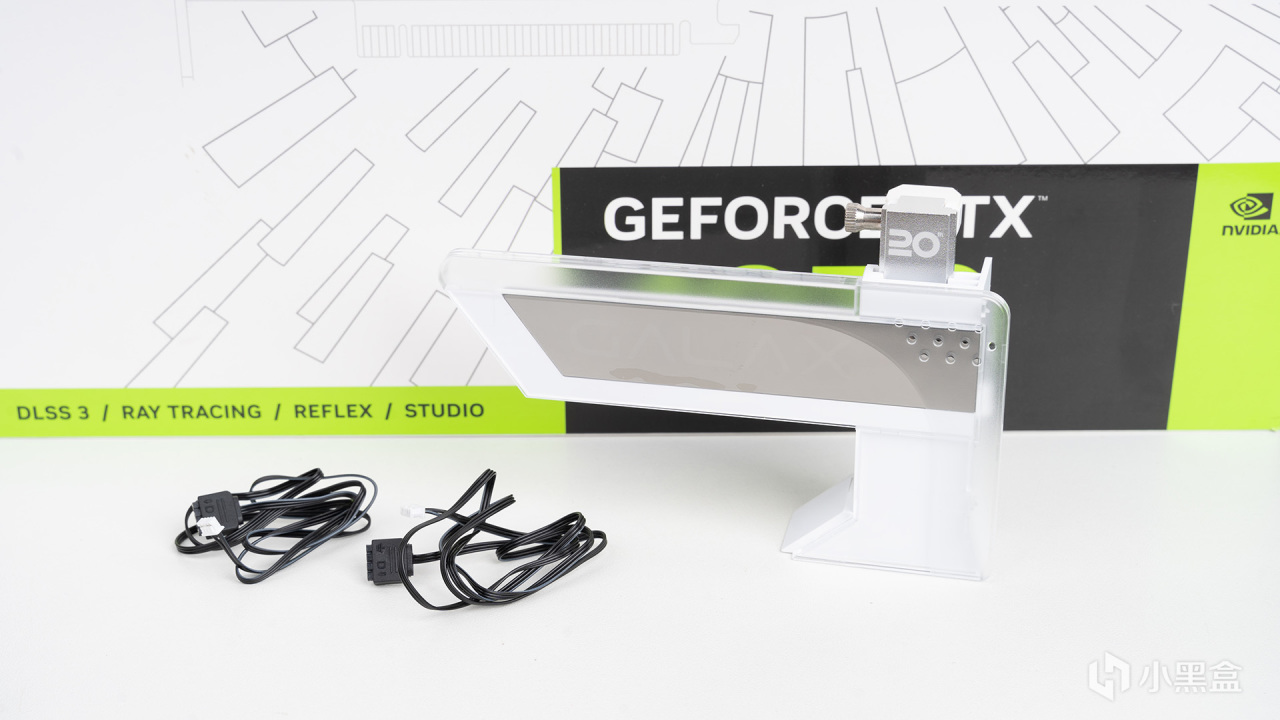

配件方面，显卡还提供了一个支撑架，高度可调，承托显卡的部分为金属材质更耐用，正面有镜面ARGB灯效，支持同步效果，整体做工很不错。

机箱就是华硕A21追影白色版，它前面板整一块均是Mesh冲孔网设计（带磁吸易拆设计），使其散热性能可以得到最大程度提升，同时顶部也是镂空区域，而侧面区域就是主流的钢化侧透玻璃设计。

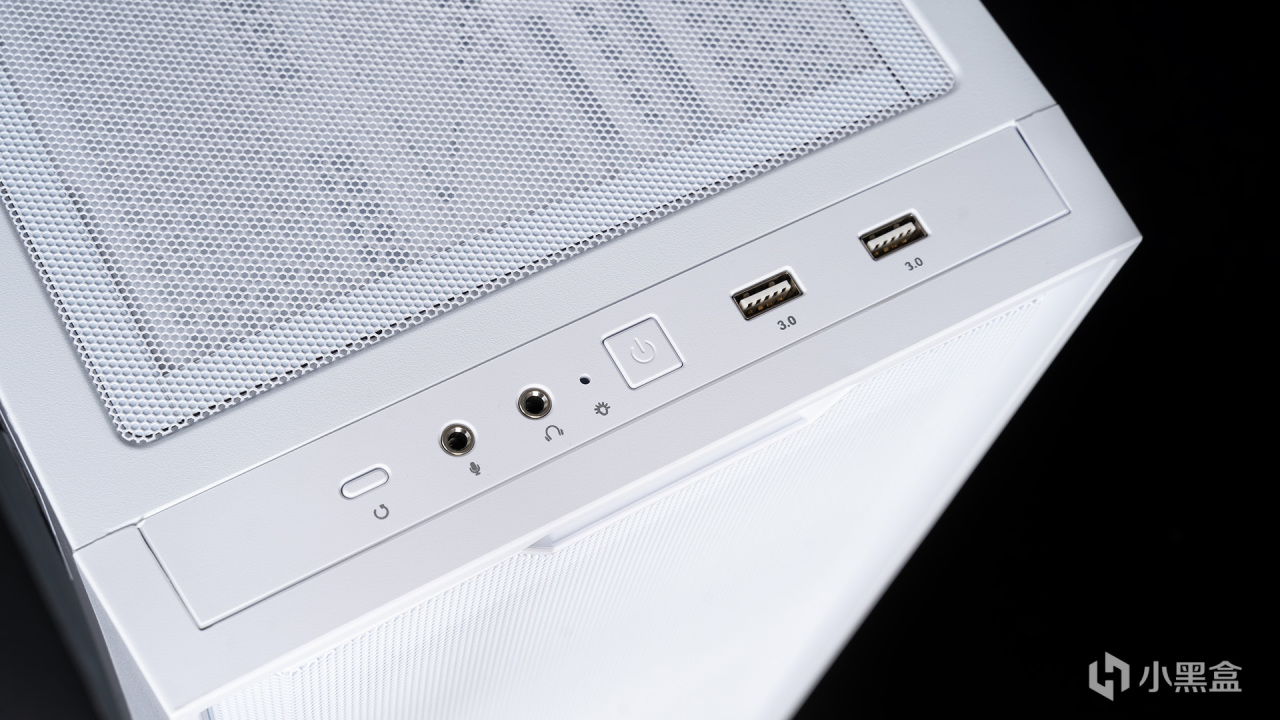

顶部I/O接口提供了开机键、重启键、麦克风、耳机、USB 3.0*2这些类型，基本上能满足主流用户的扩展需求了。

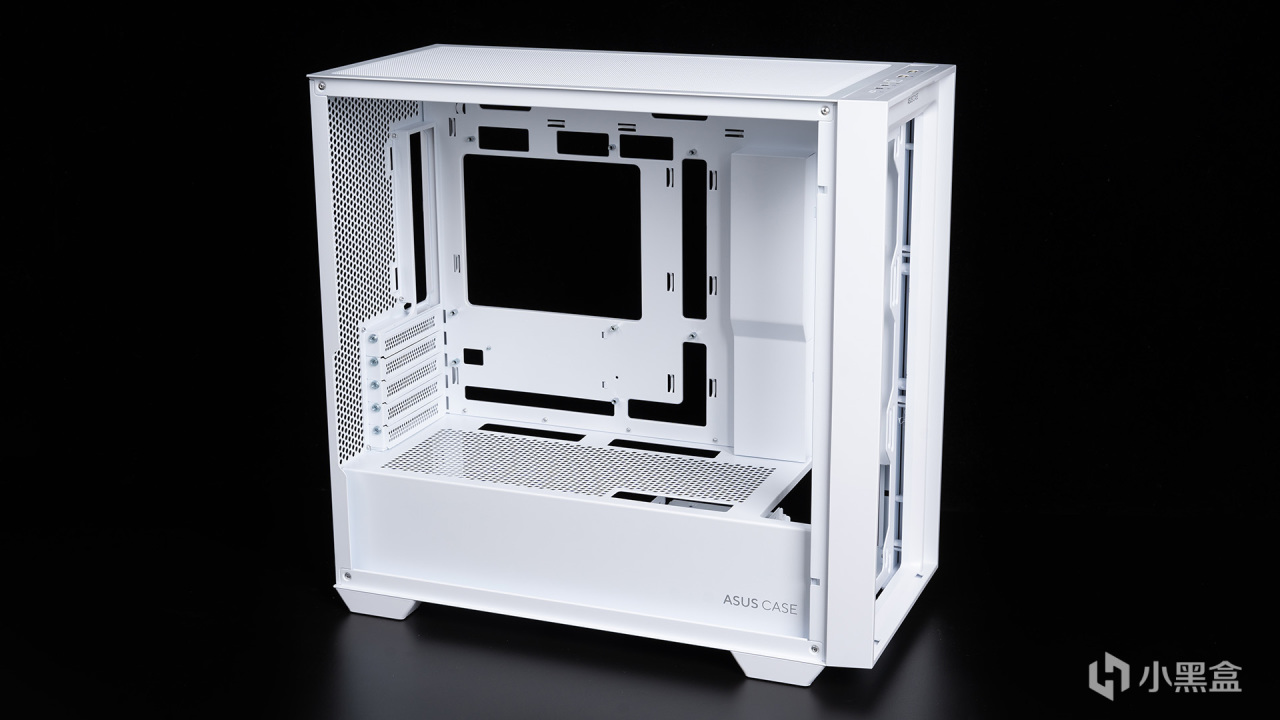

内部结构方面，A21追影不但支持MATX正插主板，还兼容YTX背插主板，风扇和冷排扩展性也合理，支持双360冷排和多达7组120mm风扇。值得一提的是，机箱内部具有一体式理线挡板，可以一定程度上遮挡线材。

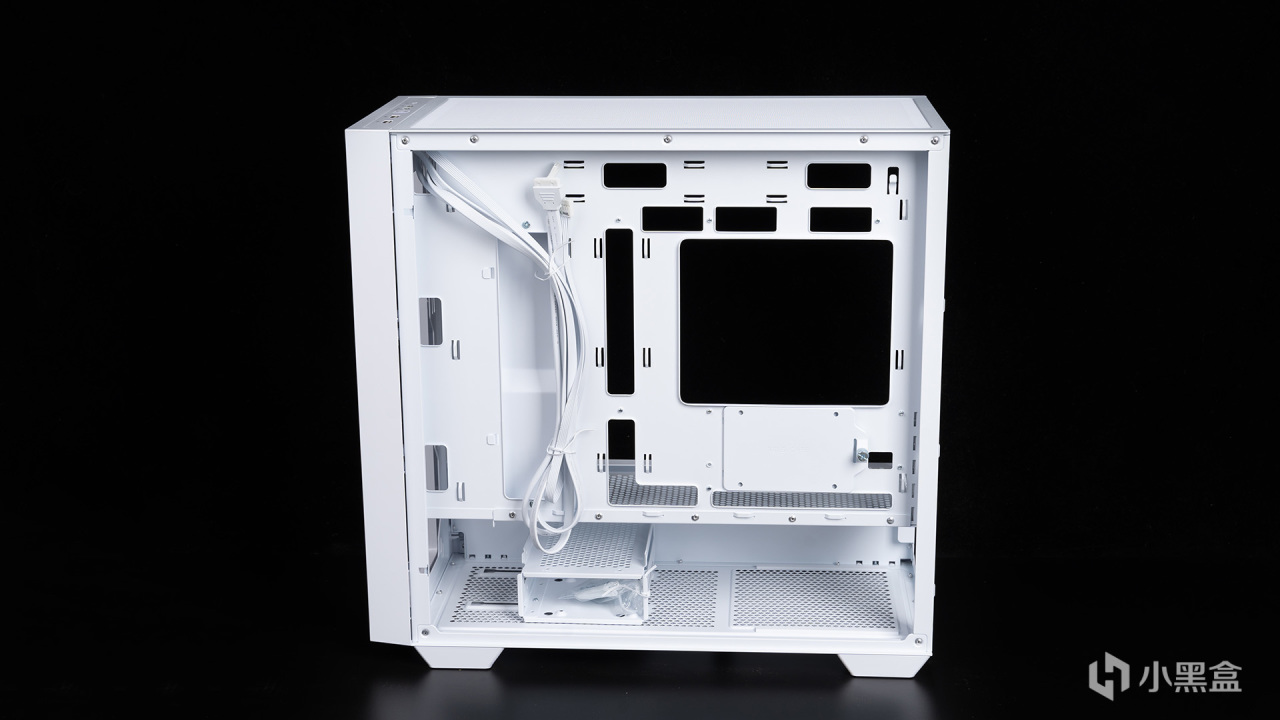

机箱背部线材也是保持一致的白色好评！背部空间达到33mm深度足够，托盘和电源仓上均有硬盘支架，电源仓上的还支持滑动，可以根据电源长度调整位置。

CPU散热器方面，选择了利民FS140 WHTE V3 ARGB霜灵，这款风冷是定位利民家的次旗舰风冷，解热功耗TPC达到了255W，用来压制十三代/十四代酷睿i5级别正合适。

FS140 WHTE V3 ARGB霜灵采用高阶的双塔结构，全身经过纳米喷涂白处理，拥有TL-D14W-S+TL-C12W-S的风扇组合，S-FDB轴承打造，主打性能，并采用回流焊工艺焊接鳍片和热管，散热器整体高度为158mm，相当克制。

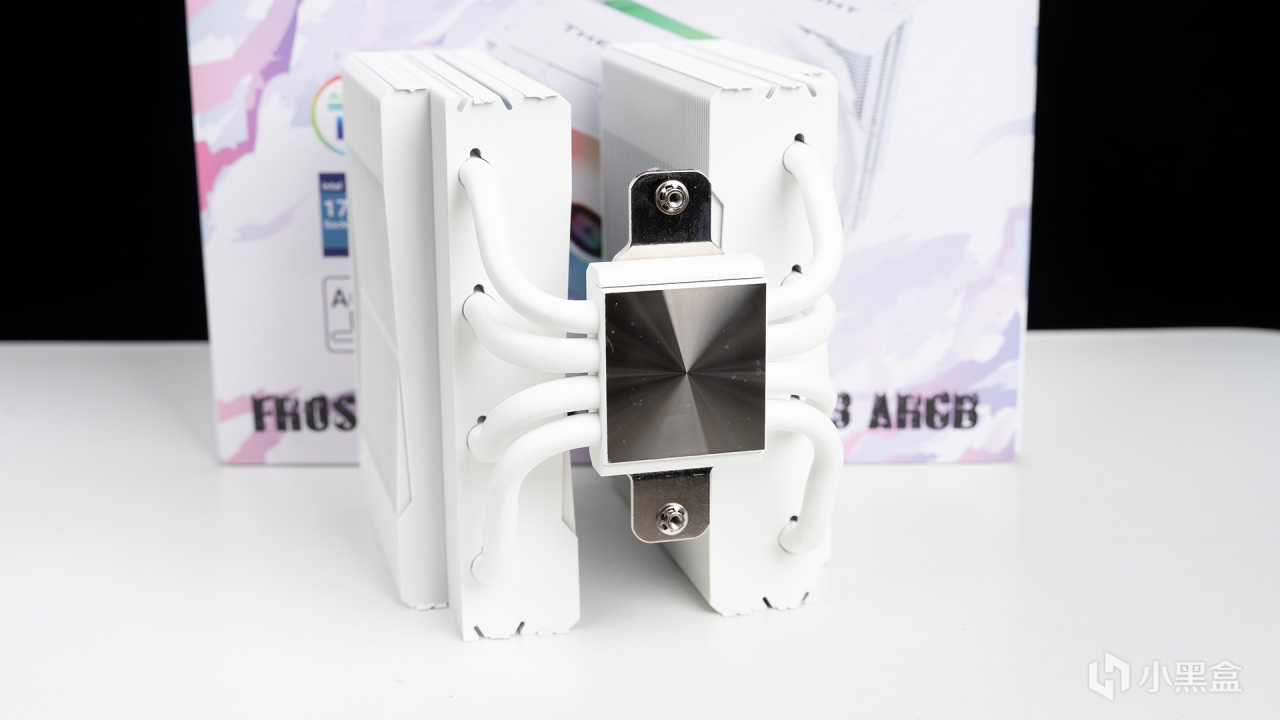

FS140 WHTE V3 ARGB霜灵拥有精工微雕铜底，并采用了四根8mm AGHP逆重力热管设计，不但性能强大，而且在应对不同机箱安装方式时，也能保持优秀的性能。

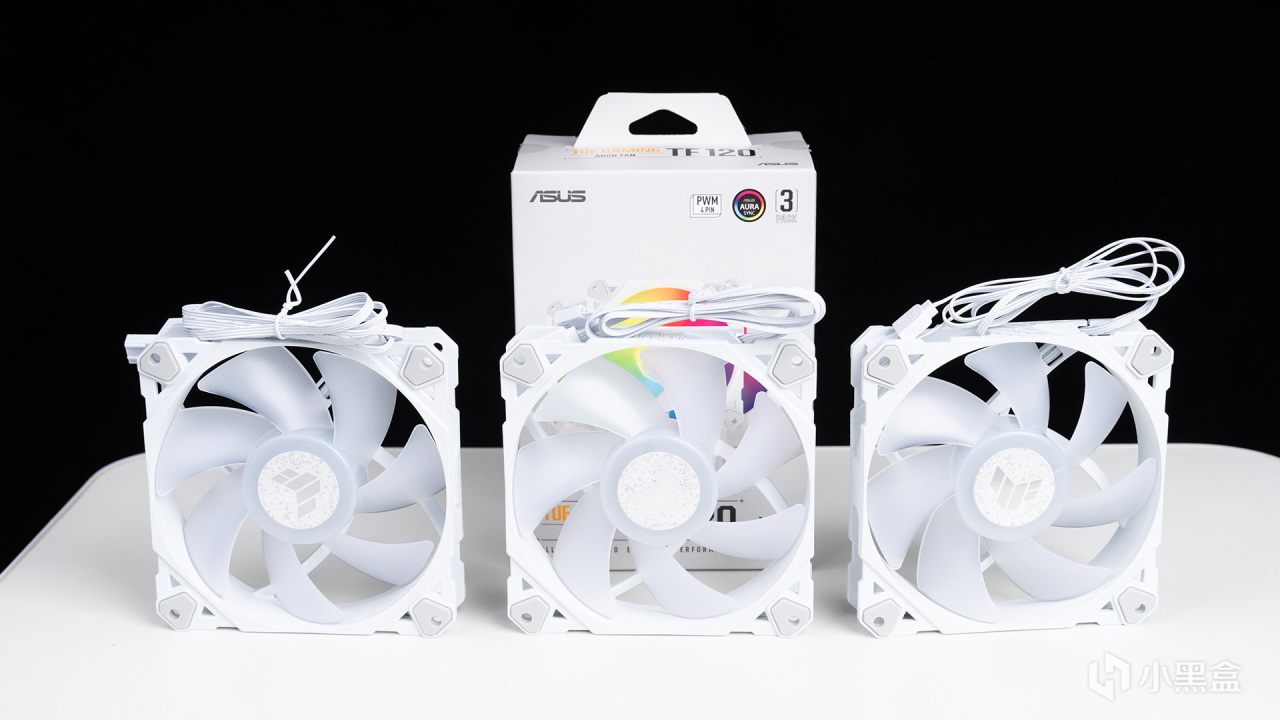

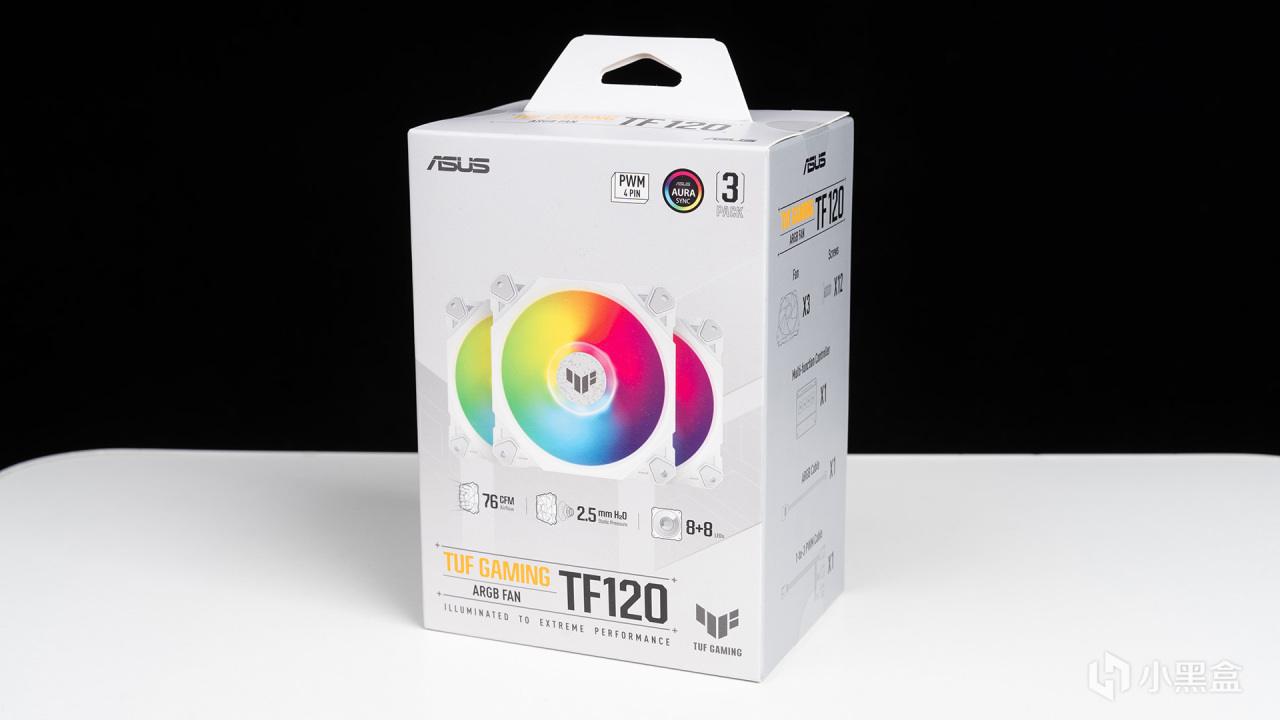

既然采用了CPU风冷散热方案，那么自然得为机箱搭建风道，这次准备了华硕TUF GAMING TF120侠光ARGB三联包套装，对于A21追影这款机箱来说，前置安装两个用于进风，尾部安装一个用于出风是最好的选择。

TUF GAMING TF120侠光ARGB采用了流体动力轴承，在高装时相比常见FDB轴承噪声更低，它也是一款偏风量设计的产品——提供高达76CFM风量，视觉效果方面支持双层LED列阵，可配合控制器玩出不同的花样。

风扇除了提供相应的螺丝以外，还配备一个具有灯效模式、亮度、速度以及颜色四种功能的控制盒，接口方面能扩展4个3pin ARGB，并且本身盒子是带磁吸设计，很方便就能吸附在机箱背面。

最后是电源方面，本次装机CPU和显卡组合是中高端定位的酷睿i5-14600KF+RTX 4070，直接配备利民这款TR-TG750-W就刚刚好，650W是RTX 4070的建议电源功率，实际上还存在相当充裕的空间。

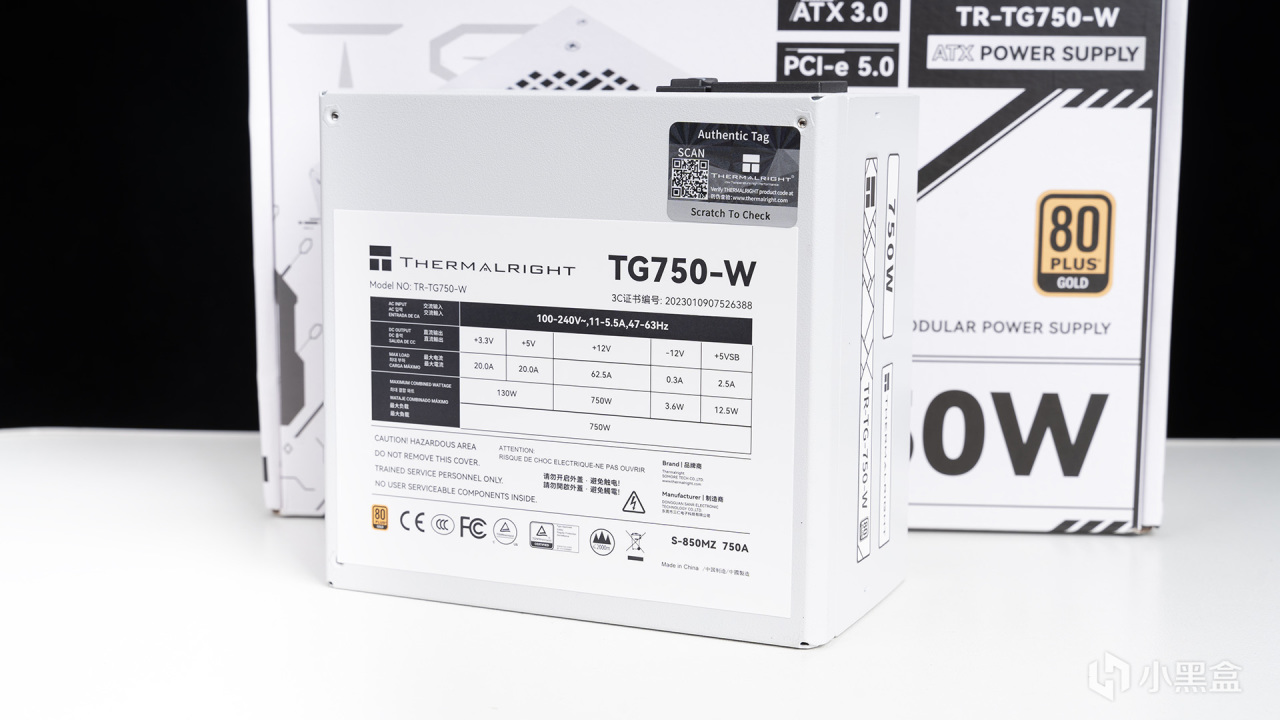

TR-TG750-W是一款采用105°全日系电容、支持ATX 3.0（可承受200%瞬时峰值功率）、通过80LUS金牌认证、14CM紧凑机身的高品质电源，自带五年售后质保，相比主流模组电源短一些，但它也是主打性价比，750W功率售价不到五百元相当实惠。

TR-TG750-W采用全模组接口设计，接口是黑色的并没有保持统一配色，归结原因也是定位的缘故罢了无伤大雅。

TR-TG750-W线材为常见的扁平线，提供了1*ATX 24P主板供电、2*4+4P CPU供电、2*PCIe 6+2P显卡供电、1*12VHPWR显卡供电、2*SATA供电以及1*PATA供电这些类型，应付中高端配置都完全足够了。

降压教程和性能测试

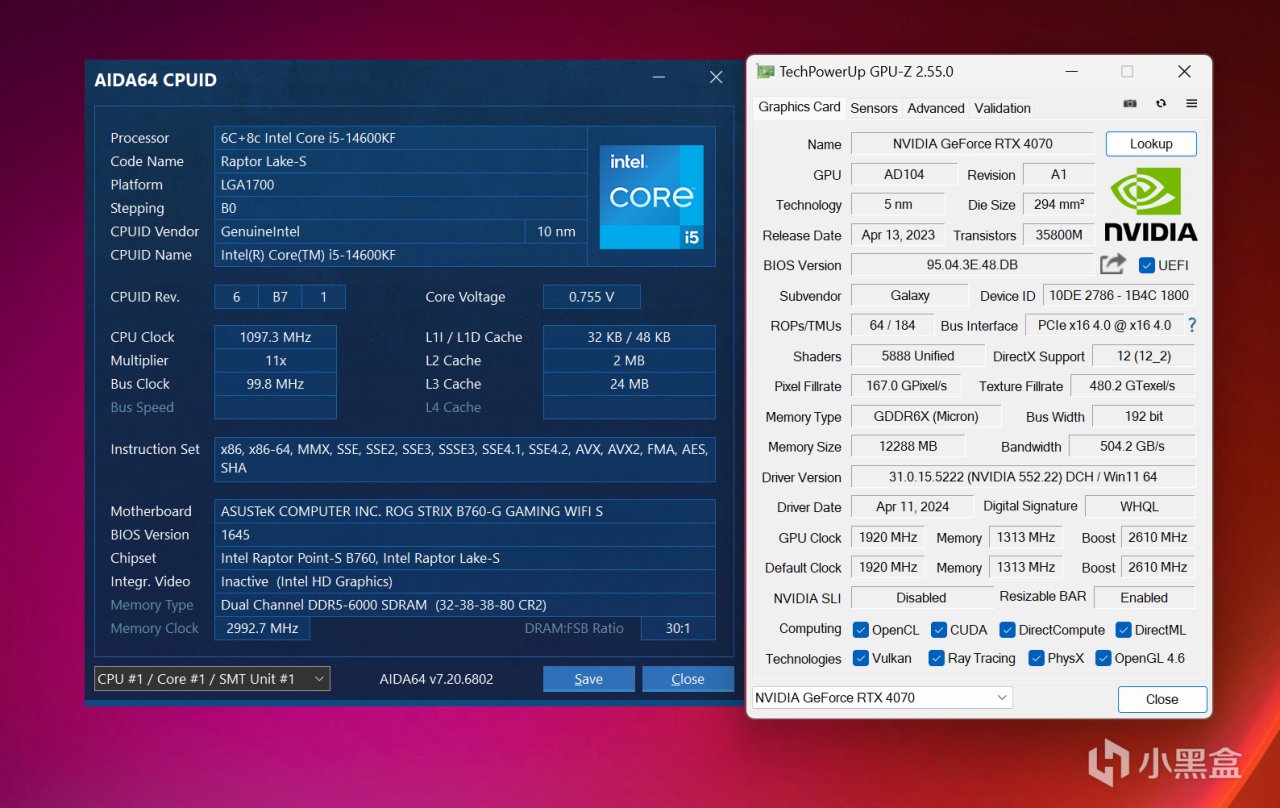

接下来的环节就是教程和性能测试了，先简单介绍下测试配置和环境，酷睿i5-14600KF在常规测试中仅开启XMP I配置，如有修改会在文中注明，显卡开启Resizable BAR技术以便最大化性能。操作系统是Windows 11 23H2，显卡驱动是最新版本的GameReady 552.22 WHQL，室温大致为28℃，全程是封箱且非空调环境。

在Ai Tweaker选项，B760 小吹雪 S可以设定三种内存XMP配置，XMP I和XMP II就是内存自带的XMP超频配置，而XMP Tweaked则是华硕一键优化内存性能的专用技术，开启后不会对内存频率和主时序进行调整，而是针对tWRWR_sg、tWRWR_dg、DRAM REF Cycle Time 2等多项小参进行优化，对小白用户也是特别友好。

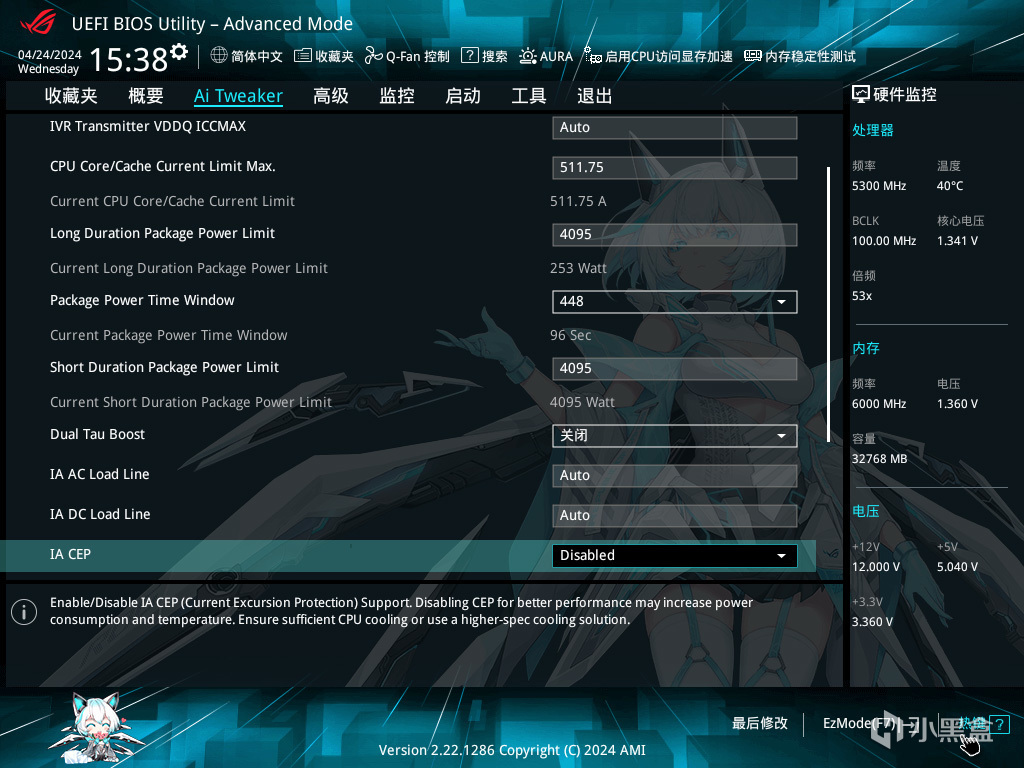

首先来说说最新的0x123微码降压操作，和以往的0x104微码不同，0x123微码是直接可以关闭CEP限制的，不过目前仅支持14代B0步进的处理器（K系列均支持），以B760 小吹雪 S为例，直接更新至1645正式版BIOS就好，进入BIOS后找到CPU高级选项，找到IA CEP选项直接选择Disabled，然后把功耗墙全打开就完成第一步了。

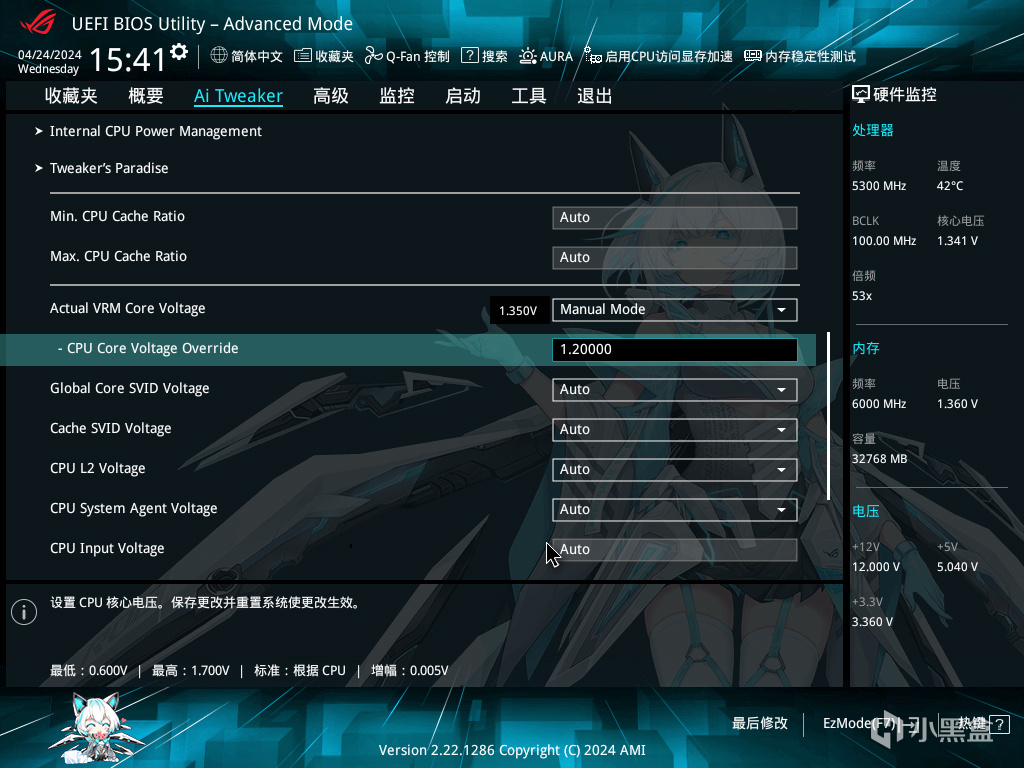

第二步设置VRM Core Voltage为Manual Mode后，会出现CPU Core Voltage Override选项（华硕这方面比较友好，支持B系主板直接固定电压值），根据CPU体质设置合适的电压值，硬核这里给的是1.2V平均水平（注意过测之后加0.2V以便稳日常使用），一般再雷体质也能在1.25V以内可以搞定。

最后一步是设置防掉压等级，以便CPU电压在各种场景下都能稳定下来，推荐Level 6或者Level 4即可，防掉压等级越高，电压稳定效果越强。下面来对比一下降压前后的烤机和跑分差异

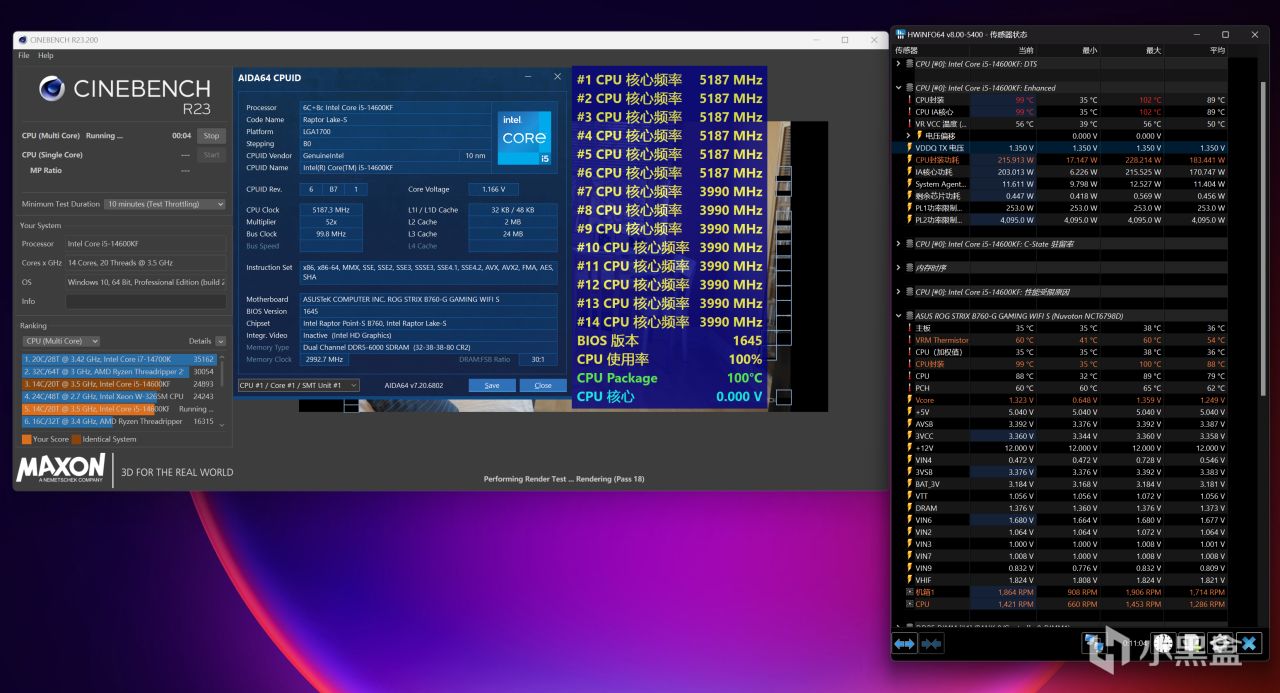

降压前，仅打开XMP I配置，运行CINEBENCH R23多核循环项目没多久就撞到了温度墙达到100℃，这是因为CEP限制导致主板分配CPU电压特别高，在HWiNFO64软件中能看到达到了1.32V，CPU封装功耗215W，10分钟烤机运行下来，大核频率居然只降到了5.2GHz，小核频率不变，只能说B760 小吹雪 S的睿频策略还是相当激进的。

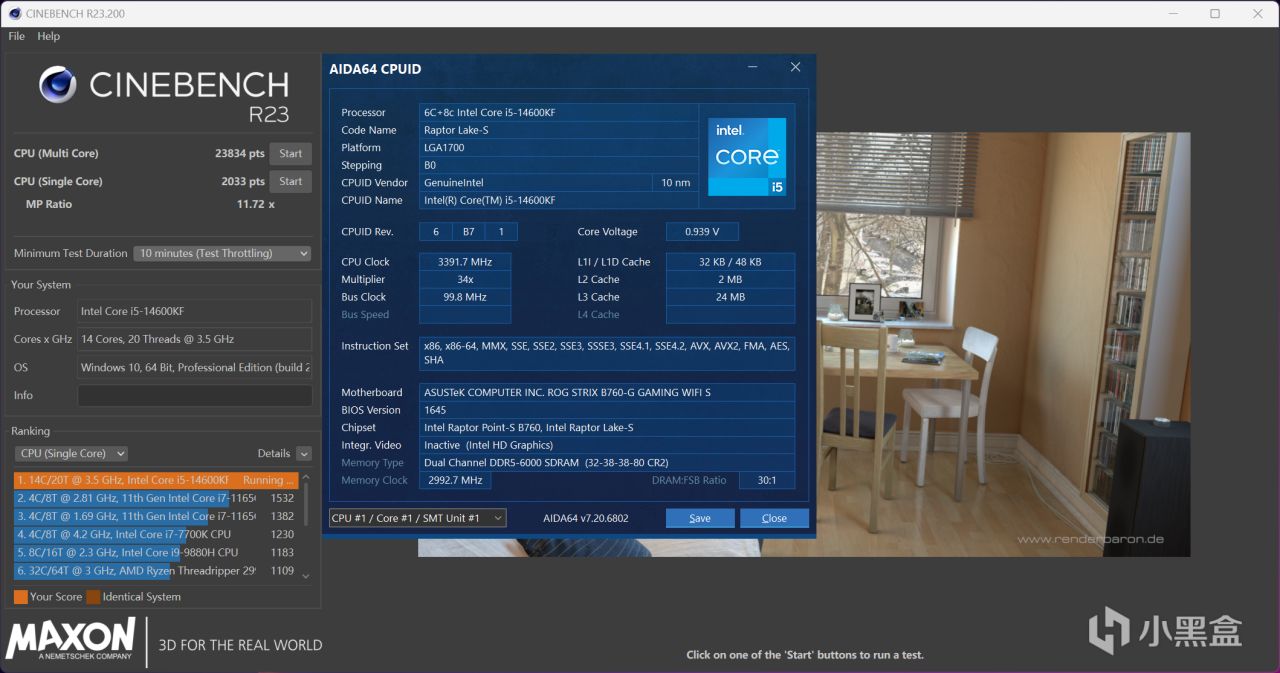

降压前，酷睿i5-14600KF运行CINEBENCH R23十分钟多核跑分为23834 pts，单核跑分为2033 pts，相比正常只略低2%左右的性能，主板相当给力。

降压后，运行CINEBENCH R23多核循环烤机也很稳定，十分钟过去大核稳定5.3GHz，小核稳定4.0GHz，温度从100℃降到了79℃，CPU封装功耗只有160W，效果相当显著，同时能留意到机箱转速也降了一些，也就是噪声相对小点。

降压后，酷睿i5-14600KF运行CINEBENCH R23十分钟多核跑分为24294 pts，单核跑分为2043 pts，此时的跑分就和搭配Z790/Z690的组合一模一样了。

酷睿i5-14600KF+DDR5 6000C32 默认XMP I配置，AIDA64内存和缓存跑分

酷睿i5-14600KF+DDR5 6000C32 开启XMP Tweaked配置，AIDA64内存和缓存跑分

内存本身XMP超频配置的性能已经满足大部分主流用户了，而使用增强的XMP Tweaked也只是动动手指头的事情，开启后内存在读取、写入和复制方面均有明显提升，具体反映在日常解压缩、压缩操作中效率会有提高，而内存延迟也降了一点点。

3DMark Speed Way压力测试项目，影驰RTX 4070 20周年纪念版最终以99.2%稳定度通过，最高温度仅为68℃，显存最高温度为84℃，风扇最高转速远不到2000RPM，在体感上不会有太大的噪声干扰，功耗最高208W。

影驰RTX 4070 20周年纪念版用来跑AI绘画Stable Diffusion项目效率也是相当不错，512X512分辨率，总批次数为1单批数量1，迭代步数为20，采样算法是DPM++ 2M Karras，使用TensorRT SDK进行加速，最终出图完成时间仅为1.2秒，属于真正的秒出图！

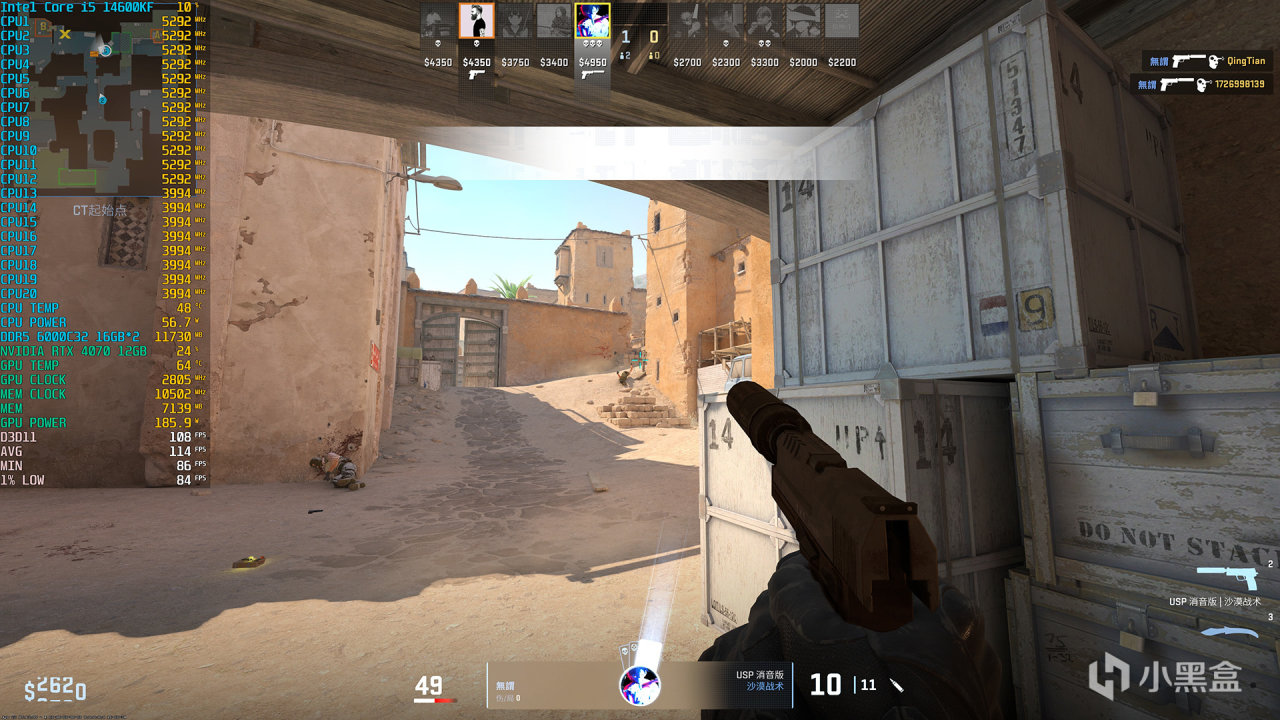

14600KF（降压版）+影驰RTX 4070 20周年纪念版运行《CS2》4K分辨率预设非常高画质平均帧数为114fps

14600KF（降压版）+影驰RTX 4070 20周年纪念版运行《APEX英雄》4K分辨率自定义TSAA+（纹理串流预算+纹理过滤+模型）最高平均帧数为187fps

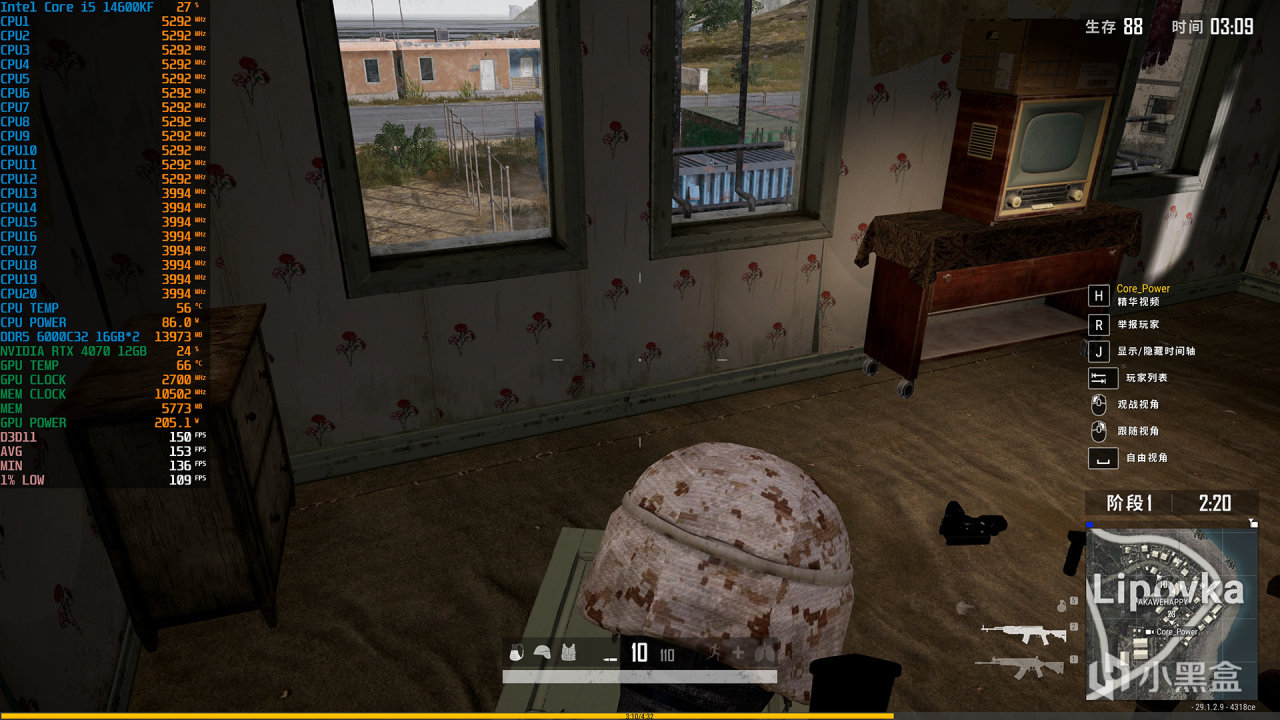

14600KF（降压版）+影驰RTX 4070 20周年纪念版运行《绝地求生》4K分辨率120% 自定义材质、抗锯齿和可视距离超高平均帧数为153fps

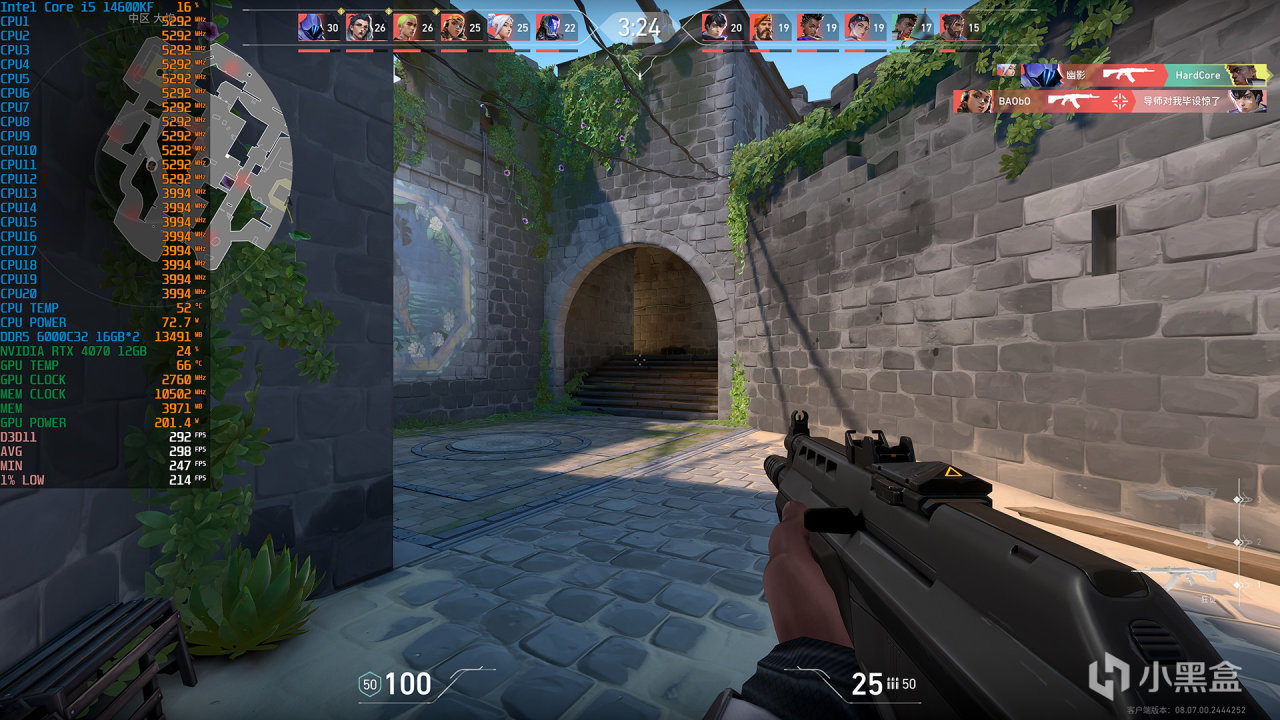

 14600KF（降压版）+影驰RTX 4070 20周年纪念版运行《无畏契约》4K分辨率手动最高画质平均帧数为298fps

14600KF（降压版）+影驰RTX 4070 20周年纪念版运行《地平线：西之绝境》4K分辨率预设极高画质+DLSS 3画质（帧生成）平均帧数为82fps

14600KF（降压版）+影驰RTX 4070 20周年纪念版运行《赛博朋克2077》4K分辨率预设超级光追画质+DLSS 3自动（帧生成）平均帧数为67fps

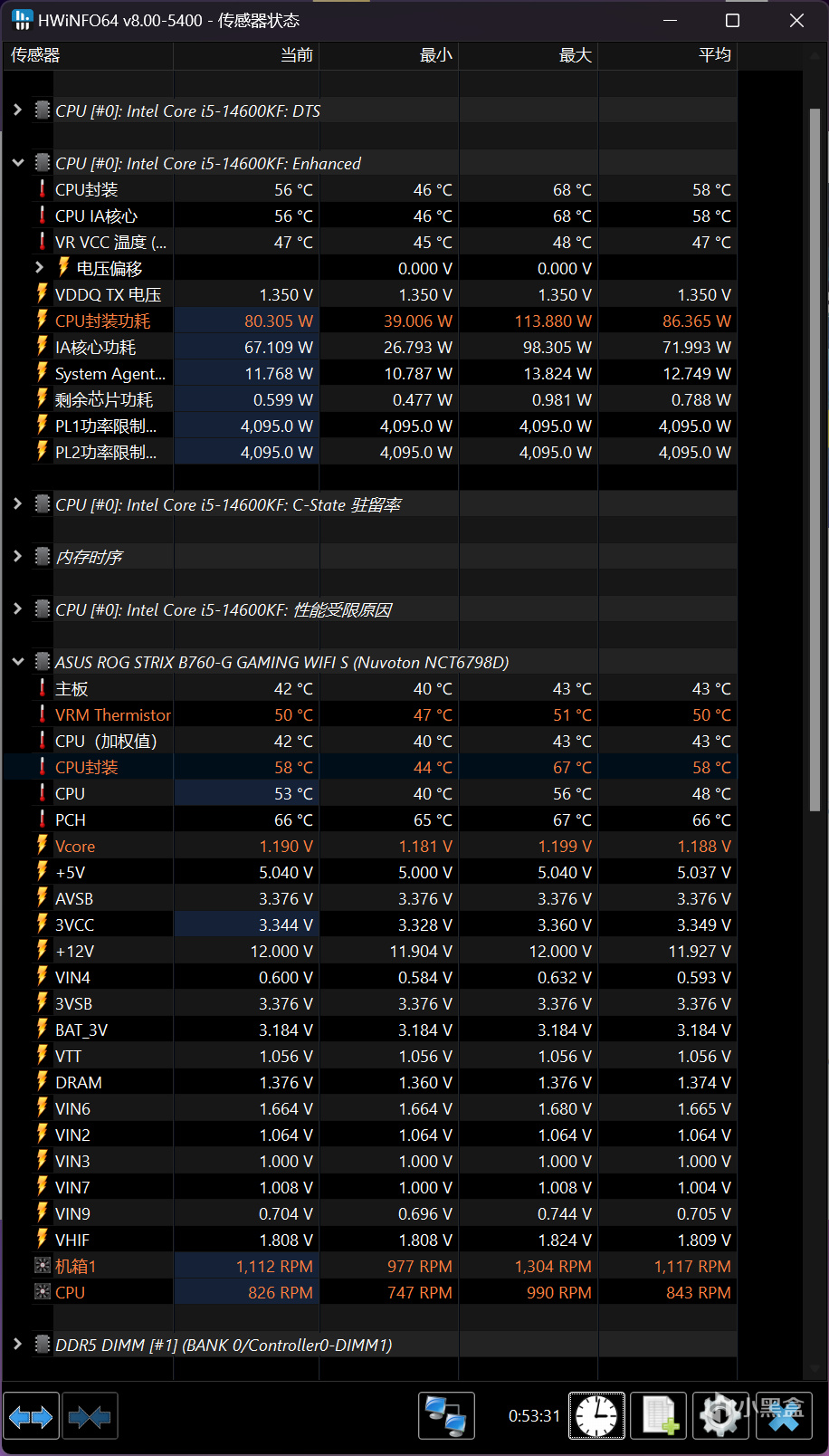

运行《APEX英雄》一个小时左右的HWiNFO64监测软件数据图

14600KF+RTX 4070这个组合能很好满足4K分辨率电竞高帧需求，借助DLSS 3技术在一些大型或者光追3A中得以流畅60帧以上。而降压后的14600KF，一小时游戏负载CPU最高温度也仅为67℃，平均温度为58℃，同时能看到CPU和机箱风扇浮动在1000RPM左右，运行起来基本没什么噪声可感知到，并且能看到核心电压比较稳定在1.18V~1.2V范围内，比烤机时更耐得住（Level 6）。

结语

装机体验下来，在ROG B760 小吹雪 S上实施0x123微码降压是非常简单和人性化的，目前BIOS版本能够直接关闭CEP，并可手动设置精准电压值，而主板本身的升级之处也是可圈可点，比如更好的供电和用料，更高的内存频率支持等。如果近期有想组装一台纯风冷方案来压制14600K甚至14700K，不妨可以参考一下本文的硬件组合。
