        省流:纯制作成本大约1k。

        先道个歉，没有做成“世界线变动率探测仪”（因为我不玩命运石之门，所以做的时候并不太清楚这是个啥），不过内核都是辉光管。先看成果。动图是测试时候录的，所以没有外壳。

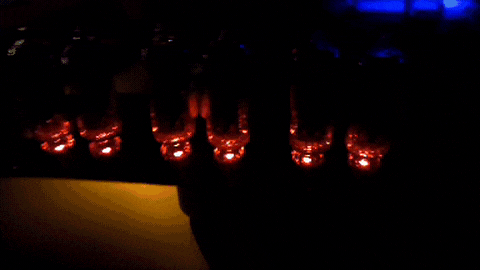

类似于“探测仪”的数字滚动效果

最终成品

        起因是在一位盒友点亮辉光管的帖子下，有人说我只是焊了个板子。

“顶多pcb是他焊的”

        秉承着开源精神，还是打算跟各位分享一下。如果有什么说的不对做的不好的地方，还请大佬们多多指正。参考的开源方案是github上大佬作者“silentcedar”的NixieTubeClock项目，直接搜这俩关键词就能搜到。我也会把链接贴在评论区，包括我的工程。

——————————科普讨论——————

        什么是辉光管，辉光管是上个世纪50年代的技术，简单来说就是在玻璃外壳里面放入一个阳性电极和若干个阴性电极，管内有氖气，当电压足够大（170v）的时候，金属阴极产生辉光放电效应，就看到了漂亮的光。

红光边缘还有少量蓝光，是氖气发光所致

        现在市面上的辉光管多为苏联和国产，苏联产大多数是上个世纪70-80年代的产物，国产则相对比较新而且便宜，但是寿命还是不及苏联产（全新的情况）。辉光管又分为平躺的和立式的，我所用的是立式的in14。想必各位也有不少人奔着那个cccp标志去的，这个标志真的太帅了。

cccp

        在开始聊技术之前，先跟各位说说diy这个需要什么技能。首先一定的成本（文章最开头），其次一定的数字电路和模拟电路技能，一定的写代码能力，最后是要有熟练的焊接水平。辉光管一根大几十甚至是一百两百，焊坏了不得心疼死。好了可以聊聊技术细节了。

电烙铁开大会

————————技术细节————————

       先贴原理图。

工程原理图

        升压部分采用的是max668+ttrn的组合，优点就再于不再需要12v驱动，可以使得直接用usb接口就能供电。根据max668的技术手册，FREQ串499kΩ的电阻，开关频率取100khz即可。这部分输出电压比较高，各位记得操作小心。

升压电路



5v的电压能够到170v左右，点亮6个in14管子没问题。

       主控用的经典32。这个没啥好说的。驱动辉光管用hv57708，时钟部分用ds3231。

机械按键，增加一个键盘客制化的乐趣

        我预留了四个机械按键，用的凯华热插轴座，这样就能增加一个体验客制化的项目。另外增加了一个小屏幕，方便调试也方便人机操作。

部分功能测试，大伙可以看看是啥轴

        原理图转pcb，东西一定记得先摆好再布线。

走线像个大海怪

电路板的3D模型

        此处进行drc校验的时候，会有一个报错，不过不影响，直接忽略就可以，这是电源管理mos管元件焊盘的问题。如图

drc校验会报错，直接忽视

        接下来就是代码部分。个人比较习惯用cubeMX，好多模块之前找了特别久没有找到hal库的，只好自己移植了。不过我又写了一份标准库，由于没做过实验，不保证能用。

keil，启动！

什么年代了还在用标准库

         打印板子，焊接，由于我担心不保险，把内容拆开了先做了两块电路板进行部分功能测试。

成品的电路板

经典第一课:点灯大师

焊接的时候还是要多看看原理图（当然也有可能原理图都不对），辉光管一般需要搭配底座用，但是这特喵的也太难焊了。

什么叫飞线仙人啊（后仰

        然后接下来就是工作的最困难的部分，找bug。说多了都是泪。

做电子一定要多看技术手册！多看技术手册！多看技术手册！

就是不正常显示，你能咋滴

苦逼的debug过程

        等主体全部运行顺利，没有什么太大的问题的时候，就可以着手制作外壳了。本来打算3d打印外壳的，但是实在没时间建模了，还是采用了亚克力堆叠的办法。

        最终就是简单的组装过程。成品顶部还做了一层透明亚克力板做高压隔离，防止误伤。工程里也写了保护程序和防中毒程序。理论上可以把辉光钟的寿命延长很多倍。

        下面放几张相机拍的美图，请各位盒友解解渴。

组装完毕，此时屏幕已经汉化成中文了

别忘了自己的logo，diy主打一个个性化



        参考和工程我都会放在评论区，欢迎各位批评指正。最后引用大佬的一句话。

        “ 最后要强调一点，没有电子制作经验的朋友慎入这个坑，我懂大部分都是想做出来送给自己的另一半的，但是还有更好的选择对不对？比如Tiffany的💍。”
