此次带来微星 Z790 刀锋+联力 AL120V2+恩杰 H9 Flow 装机展示。机箱来自恩杰 NZXT H9 Flow 海景房机箱，哑光白（还有哑光黑可选），造型简约，双腔体分仓设计，机箱前面板及侧板为全面幅钢化玻璃材质，取消了前面两块玻璃交汇处的立柱，让海景房更通透美观，机箱尺寸（深）466mm ×（宽）290mm ×（高）495mm。内部空间非常宽敞，主板安装位从 ITX-ATX 均可安装，塔式风冷最大支持 165mm，显卡最大 435mm、电源最大 200mm，同时支持最多 10 个风扇安装，散热效果出众，同时背部合理的线缆管理系统让线材整理轻松自如。搭配机箱选用最新的联力 AL120 V2 风扇，外观上保留原有特色，同时在铝合金拉丝边框的边缘增加 RGB 灯条，让整体灯效多角度提升美感，在功能性上也比一代 AL 效能更上一层楼。风扇框架的厚度增加可以得到更高效能，更低的噪音，3+3 卡扣设计组合可大幅减少杂乱无章的电缆缠绕。霓彩线三代 12VHPWR ARGB 延长线采用新侧面扩散板，让光线从 RGB 灯条侧面溢出，灯光效果更绚烂夺目，线材遵循 ATX 3.0 电源标准，使用可达到 600W 输出的 16AWG 电源线，且具有更佳的耐弯度及可耐高温。

其他硬件方面，CPU 采用 13700K，主板选择了 16+1+1 相 (Core+GT+AUX) CPU 智能供电的微星 MPG Z790 EDGE WIFI DDR5 刀锋，板载多达 5 个PCI-E 4.0 x4 M.2 口，免工具 M.2 冰霜铠甲；显卡则是来自影驰 GeForce RTX 4070 Ti 12GB 星曜 OC，采用 13+3 相全贴片数字供电，可拆卸的水晶透明上盖，支持个性 DIY 设计；内存搭配使用了影驰星曜 DDR5 6400 32GB（16Gx2），支持 intel、AMD 双平台，支持个人送保，终身保修；固态则是影驰星曜 X4 PRO 1TB，支持 NVMe 1.4 和 PCIe 4.0 x4 标准，连续读写 5000/3500 MB/s，快速读取大容量、小碎片文件，传输速度更快；散热为恩杰海妖 360 RGB 白色版本，采用第 7 代 Asetek 水泵方案，配备更好的 F RGB CORE 风扇，散热更好，全面适配 Intel 1700、AMD AM5 处理器，六年质保，标配1.54 寸 LCD 显示屏，可通过 NZXT CAM 软件实现实时显示自定义图像和系统运行参数；电源来自安钛克 NE1000W ATX3.0 金牌全模组，采用全日系电解电容，通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能。好了，介绍这么多，下面进入装机环节。

硬件配置清单：

CPU：英特尔 Intel i7-13700K

主板：微星 MSI MPG Z790 EDGE WIFI DDR5 刀锋

显卡：影驰 Galaxy GeForce RTX 4070 Ti 星曜 12GB OC

内存：影驰 Galaxy 星曜 DDR5 6400 32GB（16Gx2）

SSD：影驰 Galaxy 星曜 X4 PRO PCIe 4.0 1TB

电源：安钛克 Antec NE1000W ATX3.0 金牌全模组

散热：恩杰 NZXT Kraken 海妖 360 RGB White

机箱：恩杰 NZXT H9 Flow 哑光白

风扇：联力 LIANLI AL120 V2 White x10

线材：联力 LIANLI Strimer Plus V2 12VHPWR（霓虹线三代）

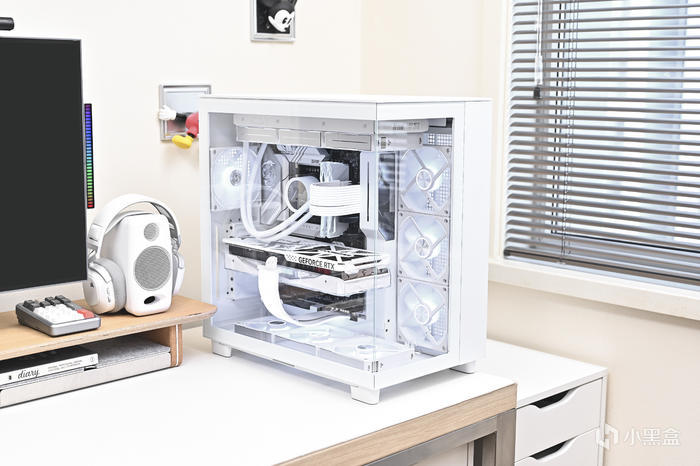

一、整机展示。

整机白色调，白色 RGB 灯效（R100，G100，B100）点缀。

以下为主机各角度展示。

机箱主板侧展示。

机箱背板展示，透过 Mesh 网板侧风扇、电源等隐约可见。

取下背部面板，来看机箱背部情况

背部线材整理情况。

主板侧和前面板左侧是整面厚实的钢化玻璃，上下两端白化处理同时有金属护板保护。

前面板玻璃下方印有 NZXT 标识，特定角度才可显现，比较低调。

机箱顶板采用通风网孔设计。网孔比较大更利于通风散热，同时内部标配防尘网不必太担心灰尘问题。

前置接口部分，从前到后依次为：电源开关键（附带白色 ARGB 灯效）、USB 3.2 Gen1 Type-A x 2、USB 3.2 Gen2 Type-C x 1、3.5mm 音频接口 x 1。

机箱内各硬件搭配联力 AL120 V2 White、霓虹线三代 12VHPWR ARGB 延长线多角度灯效展示。

恩杰 Kraken 海妖 360 RGB White 冷头灯效展示。

标配1.54 寸 LCD 显示屏，可通过 NZXT CAM 软件实现实时显示自定义图像和系统运行参数。

采用第 7 代 Asetek 水泵方案，配备更好的 F RGB CORE 风扇，散热更好，全面适配 Intel 1700、AMD AM5 旗舰处理器，六年质保。

冷排加装三颗联力 AL120 V2 White 风扇灯效展示。

侧面银白色得铝合金拉丝装饰面板四角新增纤长 ARGB 灯效设计。

影驰星曜 DDR5 6400 32GB（16Gx2）灯效。这款内存顶部几何切割斜面的水晶 RGB 柔光罩，内含 8 颗高亮 RGB 灯珠，1680 万种色彩选择。默认采用极光效果，预设多种灯效模式，支持各大主板厂商灯效同步。

支持 intel、AMD 双平台。

微星 MPG Z790 EDGE WIFI DDR5 刀锋主板供电 I/O 装甲上的龙图腾灯效。下方配有格子拉花点缀。

影驰 GeForce RTX 4070 Ti 星曜 12GB OC 侧面灯效。

全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，符合 ATX 3.0 电源协议，单口可达 600W。旁边还有显卡 ARGB 同步接口，通过附赠的转接线支持与主板连接，实现光效一体联动。

显卡右侧 GEFORCE RTX 黑色字体标识。

显卡尾部 7 根镀镍复合热管（2*Φ8mm+5*Φ6mm ）。

显卡金属一体成型背板，白色设计。

左侧为星曜星形造型，上方印有 GEFORCE RTX 标识。

显卡右侧则是 BOOMSTAR Logo。

下方做了几何镂空开窗，贯穿通风，减少尾部重量防止下垂，同时兼顾机箱散热风道。

显卡导风罩三颗 102mm 静霜风扇 ARGB 灯效。

微星 MPG Z790 EDGE WIFI DDR5 刀锋主板 M.2 冰霜铠甲上的 Lightning Gen4 M.2 的标语。

影驰星曜 X4 PRO 1TB，支持 NVMe 1.4 和 PCIe 4.0 x4 标准，连续读写 5000/3500 MB/s。

主板 24Pin 霓虹线灯效展示。

联力 Strimer Plus V2 12VHPWR（霓虹线三代）灯效。

机箱底部三颗联力 AL120 V2 White 灯效展示。

侧面铝合金拉丝装饰面板+新增的新款纤长灯条及高光倒角，质感强烈。

机箱侧面三颗联力 AL120 V2 White 灯效展示。机轴与边缘处加上独立的灯效，背面也安装有铝质装饰，风扇正装反装都美观。

机箱背板和顶板相同的整面 Mesh 通风网孔设计，强化散热。

侧面 3 颗联力 AL120 V2 White 正面灯效展示。

安钛克 NE1000W ATX3.0 金牌全模组。通过了 80PLUS 金牌认证，支持最新一代 Intel ATX 3.0 标准，采用全日系电解电容，高规格铜片式变压器，无导线输出模块，全桥 LLC 谐振 + 主动式 PFC + DC-DC +同步整流，50% 负载下，转化效率为 92.71%，达到白金转化效率标准。

原生支持 PCIe 5.0 Pin 显卡供电接口，最高可支持 600W 释放 40 系显卡性能，支持高瞬时功耗。

机箱自带的理线通道、合理的理线位和充足的空间让线材整理更轻松。

机箱尾部。左上电源仓，中间主板 I/O 挡板位，右侧安装 1 颗联力 LIANLI AL120 V2 风扇排风。

下方的左侧为硬盘仓及右侧显卡接口。

二、配件开箱。

主板来自微星 MSI MPG Z790 EDGE WIFI DDR5 刀锋。

附件包括若干说明书以及保修卡，一张线材标注贴和彩贴纸。

两根 SATA 线，一个鲨鱼鳍座式 WiFi 天线，一个驱动 U 盘，以及若干 M.2 SSD 固定螺丝和快拆基座。

主板正面一览，主板为标准 ATX 版型，6 层 PCB 2oz 加厚铜设计，级外观延续了以往微星 Edge (Ti) 系列传承的银白配色添加了富有科技感的斜纹风格切线。

主板采用微星第三代钛金电感， 16+1+1 相 (Core+GT+AUX) CPU 智能供电，Core 每相搭配一颗 ISL99390 (90A)，GT 一相搭配一颗 RAA220075 (75A)， AUX 一相搭配一颗 MP87670 (80A)。供电散热模组采用 L 形前后侧供电散热布局，两侧的散热模块均内嵌热管，并互相连结以平衡发热，散热模块侧面做了大量的开槽以及斜切，让散热面积更大，保障供电低温可靠稳定。

主板 I/O 供电散热上盖经典的 MSI 龙，具备 ARGB 灯效，可与主板神光同步。下方还有一些几何纹理点缀。

厚实的 VRM 供电散热装甲上的 MPG 标识。

主板采用 Intel LGA 1700 CPU 底座，对扣式锁紧设计，支持 Intel 12 代以及 13 代酷睿处理器。

微星 MPG Z790 EDGE WIFI DDR5 板载四条 DDR5 内存插槽，支持 Intel XMP 3.0 一键超频， 最高支持 128GB DDR5 7200Mhz（OC+） 的内存插槽，配备有内存加速引擎，通过线路独立设计，降低阻抗并降低干扰，保障内存信号稳定可靠。此外，采用传统的双卡扣设计内存插槽。右上角具备 Debug 侦错灯方便排查硬件故障错误，下方还有 1 组前置 USB 3.2 Gen1 19pin 插口，以及一个前置 USB 3.2 Gen2 Type-C 插口。

主板 CPU 供电为双 8Pin 设计。

来看主板下方，主板下部覆盖有大面积冰霜铠甲，为芯片组、M.2 SSD 提供低温稳定可靠的运行环境。PCIe 扩展插槽方面，采用 SMT 工艺和钢铁装甲加固，由 CPU 提供 1 根加固型 PCIe 5.0 x16 全长插槽，由芯片组提供 1 根 PCIe 3.0 x1 插槽以及 1 根 PCIe 4.0 x4 全长插槽。

最上方的的 M.2 散热片，表面印有 Edge 字样。

此散热片采用免螺丝的按压式卡扣结构进行固定，一压一按即可安装完毕，非常便捷方便。

印有成立于 1986 年的微星历史标语。

主板南桥芯片组表面标注了主板的配置特性以及 MPG Logo 以及 MPG Edge 字样。

侧面配备 6 个 SATA 6G 存储端口。在右下角还有额外 1 个垂直于主板的 SATA 6G 存储接口。

拆除散热装甲，可以看到主板提供高达 5 个 M.2 SSD 槽位。最上方的 M.2_1 插槽由 CPU 提供，最大速率 PCIe 4.0 x4 ，支持 2260/2280/22110 尺寸规格；中间的 M.2_2、M.2_5 插槽均由芯片组提供，最大速率 PCIe 4.0 x4，支持 2260/2280 规格；底部左侧的 M.2_3 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸规格，并兼容 SATA 模式 SSD；右侧的 M.2_4 插槽，由芯片组提供，最大速率 PCIe 4.0 x4，支持 2242/2260/2280 尺寸规格。

所有散热装甲背面均预贴了导热贴。

板载音频区为 Realtek ALC4080 Codec，具备隔离线，保证信号纯净无干扰。

后方I/O接口方面，从上到下分别为：1 个核显 HDMI 2.1、1 个核显 DP 1.4、1 个清除 CMOS 按钮、1 个 BIOS 刷新按钮、4 个 USB 3.2 Gen1(4x Type-A)、5 个 USB 3.2 Gen2(4x Type-A+1x Type-C)、1 个 USB 3.2 Gen2x2(Type-C)、1 个 2.5Gbps 有线网络、2 个 Wi-Fi 6E 无线接线端、音频接口为 5 个 3.5mm+1 个 S/PDIF 光纤输出的音频接口组。

主板背面，为无背板设计，焊点饱满，做工扎实。

显卡来自影驰 Galaxy GeForce RTX 4070 Ti 星曜 12GB OC。

影驰 GeForce RTX 4070 Ti 12GB 星曜 OC 采用和此前发布的 RTX 4080 星曜 OC 同样的全新外观设计，整体尺寸为：354*154*63mm（含挡板），纯白底色正面和背板，四周采用包边设计衔接，将白色进行到底。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心代号  AD104-400，拥有 7680 个 CUDA，核心频率 2310 Mhz，加速频率 2685Mhz，显存为 12GB GDDR6X，显存位宽 192-bit，显存频率 21Gbps，支持光线追踪/ DLSS 3.0 技术，采用 13+3 相全贴片数字供电，安全且兼顾散热，功耗 285W（MAX 360W）。

显卡正面经典的透明水晶外壳采用钻石切割设计，可以折射出不同角度的炫彩视觉效果，同时其可拆卸的透明上盖，支持个性 DIY 设计，影驰也支持个人外观定制，可供玩家个性涂装使用。风扇罩边缘均有不规则钻石颗粒凸起，在光线下更晶莹剔透。正面标配 3 颗 102mm 厚度 20mm ARGB 静霜风扇，采用三折式 11 片扇叶设计，风流风压更强，加快显卡热量传递，同时支持智能风扇停转，低负载下降低噪音和减少功耗。

显卡侧面中央是 Logo 灯，采用多层折射镜面设计，支持 ARGB 灯效，Logo 灯+ARGB 三风扇+定制支架构成了全新星曜 ARGB 灯效系统。

多层折射镜面设计的星曜 Logo 灯。

显卡供电接口位于 Logo 灯上方，为全新 12VHPWR 供电接口，支持 PCI-E5.0 规范，符合 ATX 3.0 电源协议，单口可达 600W。旁边还有显卡 ARGB 同步接口，通过附赠的转接线支持与主板连接，实现光效一体联动。

显卡右侧是 GEFORCE RTX 黑色字体标识。

显卡背侧这次和 RTX 4070 Ti 星曜 OC 同样统一为白色设计。全白设计，一体压铸的金属背板，镂空设计保障散热性能，白色喷涂搭配丝印工艺提升了整体的质感。

左侧为星曜星形造型，中央印有 GEFORCE RTX字样。

右侧则是 BOOMSTAR Logo，下方做了几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

另一侧则可以看到影驰 GeForce RTX 4070 Ti 12GB 星曜 OC 强大的星卓 III 散热系统。

显卡尾部可以看到显卡的 7 根镀镍复合热管（2*Φ8mm+5*Φ6mm ）。

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60HZ输出。

内存来自影驰 Galaxy 星曜 DDR5 6400 32GB（16Gx2）。

内存传承经典设计，采用纯白新外观，内存正面通体白色，表面厚实的铝合金散热片采用冲压成型的切割斜面，内存金手指均有保护套保护。

内存背面和正面相同设计，表面纯白色+磨砂质感，整体充满立体感。规格方面，采用海力士 B-Die 颗粒，时序：C32-38-38-76，电源：1.35V，XMP频率：6400Mhz，支持 intel、AMD 双平台。

内存下方均有一个镂空三角设计，提升设计感，在灯效中也有绚丽的表现。

内存顶部具有钻石切割几何斜面的水晶 RGB 柔光罩，内含 8 颗高亮 RGB 灯珠，1680 万种色彩选择。这款内存灯效默认采用极光效果，预设多种灯效模式，支持各大主板厂商灯效同步。

固态硬盘来自影驰 Galaxy 星曜 X4 PRO 1TB。

打开包装来看包装内部内容，包含说明书一本，固态硬盘一个，硬盘有透明塑胶壳包裹保障运输过程安全。

这款固态硬盘采用黑色 PCB 设计，采用 Phison E21 主控，支持 NVMe 1.4 和 PCIe 4.0 x4 标准，连续读写 5000/3500 MB/s，4K 随机读写 650000/800000 IOPS，快速读取大容量、小碎片文件，传输速度更快。

内部集成智能温控和第四代 LDPC 数据纠错机制，断电保护，数据更安全，功耗更低。采用单面颗粒，背面无任何芯片，这就让整体厚度降到最低，可以适配笔记本、PS5 等空间狭小的安装使用环境。
