前言：

看了许多分体主机非常炫酷，所以也想学着折腾一下，其实这套装机本该是等到14代处理器发售后才会折腾完成的，但是等待硬件发售和等待硬件的购买周期是非常漫长的，看着手上已经入手的硬件又蠢蠢欲动，可惜海外购的NVIDIA GeForce RTX 4090 Founder Edition公版显卡和冷头、冷排、接头也还没到，而机箱和主板还有电源等硬件已经入手很长时间都没动手，所以只能暂时用个临时替代软管单路方案先把手上的硬件安排一波并不算“完全体”“试水”的“装机。

配色：

在主机配色上，主色调是以偏蓝绿色为主色调，色调的尽量贴合PHANTEKS现在产品上的LOGO配色来突出主题配色。

尝试了很多种备选配色，最后还是选择了拥有更有质感的黑橙配色，对比上面的蓝绿色，所以什么配色更为讨巧？可以帮忙点评下哦。

配置：

看完上面装机展示后，再来看下替代方案的硬件搭配：

处理器：Intel 酷睿I7 13700K

主 板：Asus玩家国度 ROG MAXIMUS Z790 EXTREME

显 卡：Asus ATS GeForce RTX4070-O12G-GAMING 巨齿鲨

内 存：Asgard 博拉琪DDR5 6800 32GB(16Gx2) 镜面内存

固 态：Samsung 990 PRO PCIe 4.0 1TB M.2 SSD

机 箱：PHANTEKS NV7 侧透全视景机箱 黑色

电 源：PHANTEKS AMP GH 1000W白金全模

冷 头：Granzon GAI0.1 CPU水冷头

冷 排：Bykski CR-RD360RC-TK60-V2 RC

泵 箱：ICE DX5一体泵箱

接 头：Granzon GD-SK万向接头+IceMan Cooler 三分厚软管接头+Bykski CC-FWP-X-V3 双向止水阀

冷 管：Ice Man Cooler STE水管

风 扇：PHANTEKS D30 12cm幻彩积木

处理器本来是想等一下迟点发售的14代I7 14700K，所以先把手头上的3代处理器利用上再慢慢等14代发售。

主板方面，这张 ROG MAXIMUS Z790 EXTREME是支持下一代14酷睿处理器使用的，和Z690/B660/H610一样Z790/B760系列主板是全面支持酷睿14代处理器，所以对14代英特尔酷睿处理器要入手的小伙伴无需担心下一代处理器又要换主板的问题。作为ROG Z790主板的“杠把子”旗舰主板，ROG MAXIMUS Z790 EXTREME的在板载性能上就不需要多介绍了。延续一贯EXTREME系列的纯黑ROG设计风格，正反面均采用覆盖率非常高的马甲覆盖设计，全黑外观配合斜向条纹的设计风格。豪华的24+1(核心+核显)相CPU供电，每相组搭配一颗105A的RAA22010540的ＤrMos。这样的供电规模还不足以支持14代处理器的使用吗？其他一些主板功能性的细节就不一一介绍了。

内存：Asgard 博拉琪DDR5 6800 32GB(16Gx2) 镜面RGB内存。首先来看下内存的外盒包装，与其他品牌不相同之处就是博拉琪内存外包装采用了希腊神话的诗歌和音乐之神--博拉琪融合钢琴排序而构思出来的封面设计彩印，而内存的整个线条和镜面设计概念是来源自钢琴的琴键。

打来内盒是一张随包装还附送了一份手工设计手稿图纸里面则是：内存本体、静电手套、内存镜片抹布、内存的序列号和时序等的独立标贴。和印有Asgard的开瓶器。

镜面马甲设计也是不少高端内存采用的马甲设计，内存散热马甲采用了1.8mm厚的高精度CNC工艺阳极铝合金覆盖包裹马甲，全镜面电镀双侧处理工艺，并且在内存右下角篆刻Asgard LOGO。不但体现了内存的奢华工艺质感，镜面马甲可以大为提升内存的观感，这也可以看出Asgard布局进军高端内存市场的野心。

黑色的镜面马甲再加上顶部的白色的动态亚克力RGB效果灯区可以说是相得益彰，不是正正体现了琴键的黑白双色元素，顶部的RGB发光区域可通过各款不同主板的灯控软件来实现灯效与其他硬件之间的同步灯效操作。内存采用了市面上主流拥有强悍的超频潜力的海力士A-DIE颗粒，时序CL38-42-42-90，电压1.35V，6800频率。这款内存有6000/6400/6800/7200四种频率可选择，没个频率的时序和电压均有所不同。

很多看到这套主机的朋友都会问我：你都这样的配置了，用一张RTX4070是不有点牵强？其实我想说的是，这是被迫无奈的，本来初期计划采用的是朋友借用的华硕 ROG STRIX RTX 4080  O16G来策划这个单水路的软管分体方案的，但是当初设计初期是以双路的思路来设计的，所以在购买泵箱的时候没考虑到单路方案的显卡限长兼容，导致ROG STRIX RTX 4080  O16G因为泵箱的体积偏大无法安装，也算是翻车了一回。那么只能用上华硕 ATS GeForce RTX4070-O12G-GAMING 巨齿鲨暂时替代一下，满足日常2K显示器使用是足够的。

新款巨齿鲨的外观设计无论是外盒还是显卡本体都是重新设计过的了，显卡本体的主配色和TUF系列基本是一致，而外观设计也采用硬朗的正面机甲包裹设计和背板的上的斜切线拼成鲨鱼姬来对应封面盒上的专属的二次元形象—鲨鱼姬。外壳标配了三个轴流风扇，是全新的变曲面轴流风扇，可以增加21%风量，叶片根部的形状为减少噪音进一步优化。

整卡的尺寸：317*136*54 mm，兼容槽位设定为2.5槽过肩厚度，双侧采用大面积的外露式鳍片设计来增加对流，加强散热效能，4热管+散热鳍片内部散热架构，中间左侧两侧则采用冰蓝色带RGB效果的装饰导光条，显卡采用的是8Pin供电和 双BIOS OC设计，单8P供电对比于ATX3.0 12+4P供电更贴合玩家实际的升级换代需求老电源都可以无障碍兼容，双BIOS设计可以根据需求来调整增加显卡的频率提升显卡性能。

显卡采用的AD104-251 GPU核心，规格与AD104-250别无二致，差异应该在于工艺迭代罢了，GDDR6X 12G 显存容量，功耗标注：200W。当然了低功耗这也因为RTX 4070的设计：采用显存频率21Gbps，192bit位宽，显存带宽504GB/s这些“减法操作”。显卡支持最新DLSS 3.0技术，游戏进行时玩家只需要把所有设置和光线追踪调至最高设置，开启DLSS 3.0可实现4K 90 FPS+ 游戏体验。

说到机箱，为什么会使用这款追风者 PHANTEKS NV7 侧透全视景机箱呢？市面上在售类似NV7的海景房不是有很多选择，同价位甚至是比这款NV7更有性价比的不是有非常多的选择性吗？其实与其说NV7是一款单纯的海景房不如说它更像海景房的全塔结构的大型机箱，全塔的可玩性和空间塑造性对比普通机箱更有优势，并且在外观上是确实拥有了海景房的全部特性，但是又保留了追风者自己的独特设计，并且全塔机箱在分体方案构思上更为灵活，这就是为什么会选择这款机箱的原因。整个机箱采用模块化设计拆装结构，正面和侧面 4mm 厚高透钢化玻璃也采用了无缝拼接，主流的无A柱，支持左右双向摆放，这些在新款海景房上可看到的特点均在外观上就可以表现出来了。

全塔机箱主打一个：大。从机箱拆解后就完全可以看到了，除了兼容常规的Mini-ITX、M-ATX、ATX主板外，在安装E-ATX（限宽 277mm）和SSI-EEB（限宽 290mm，需拆除灯板）时是需要注意宽度之外，因为要兼顾到中间右侧的侧舱（散热舱）的安装需求，只能做一些减法了。上舱位的“上额”是占据了正面主舱位差不多一半了，舱位边缘部分和其他追风者机箱一样都有可拆卸的内嵌式氛围灯条装饰。底部散热舱位和一些传统的海景房机箱的底舱是不一样的采用倾斜式设计是为了和前舱保持一致的倾斜造型之外，支架是采用可拆卸设计，便于将风扇安装到支架上再安装到机箱内部，支持旋转 180 度可调整风扇安装角度， 倾斜角度设计对比于平面的舱位拥有更好的进风量和散热效果。

NV7采用4个主舱位设计（1、正面左侧：主板、显卡。右侧：散热。2、上置和底部：散热。3、机箱尾舱：散热和藏线。4、背线舱右侧：电源、硬盘、藏线），背舱部分左侧是正舱的右侧散热安装位，采用深凹形设计，便于侧边安装4*12CM风扇或者360MM冷排，右侧上置电源舱可以安装大型ATX电源，而下面则是采用2个可开合隐藏SSD硬盘舱。并且配备了一个适用于追风者D30和机箱灯带装饰的集线器，可通过机箱上置的灯控按键来调整整体的灯效，也可以同步主板灯效来进行灯效的控制。

机箱尾舱的设计概念：机箱尾部设计有一个可以开合的面板，可拆卸设计，既可完美遮挡尾部的所有外露线材，又可以当做散热舱位使用。如果作为左侧摆放则这个面板还充当前面板来使用。也体现出NV7是架构非常灵活，可以随玩家的变动来做出调整的，可折腾细节部分太多了。

所有面板的后置固定螺丝均是从尾舱位拆除的，专门理线而设计的类似线梳的理线夹扣，左侧为 I/O 线材专用理线通道，可以将电源线、主板接线等不同大小的线材进行细分来对应进入对应的线夹并且可以通过下面线夹延伸出来，这样就可以把最头疼的理线步骤进行规范整理了。简单的介绍不足以概括NV7这样以内部架构的机箱的所有包含的细节特点，总而言之：这个是一款细节满满的海景房，需要玩家自行慢慢挖掘，要是对于架构设计有要求的玩家不妨上手体验下这款机箱。

装机的电源追风者 GH 系列 ATX 3.0 白金牌电源，AMP GH1000W 采用的是全模组结构，提供 8 年换新质保，采用 ATX3.0 标准，拥有原生 12VHPWR 16-pin 接口，拥有 80 Plus 白金认证，转换效率达 94%。作为一款紧凑型的14CM长度的白金牌大瓦数电源在兼容性上就没什么太多可挑剔的，16 PIN供电接口为原生 12VHPWR 16 Pin接口，搭配附带的12VHPWR 16 Pin模组线，可以直接为 PCIe 5.0 系显卡供电，最高可以提供 600W 的供电能力，轻松应对 RTX 4090 以及RTX 40 系显卡供电需求。从以上的参数对比不难看出这款电源足够满足后续的I7 14700K+RTX4090 FE显卡分体方案的供电需求了。

内部用料和方案基本都是市面上的顶配了。内部使用高品质全日系电容，12V单路输出，上下波动小于0.5%，内置OPP/过载保护、OVP/过压保护、UVP/欠电压保护、OCP/电流过高保护、OTP/温度保护、SCP/短路保护等多重防护。单路+12V最电流达到83A，最大功率996W。

主机散热方面：这次临时替代的方案是一套单路的软管方案，配件的型号在上面均有列出，这里就不再次列举了。

上面的分体配件就不多浪费时间介绍了，选用的都是临时替代的配件，所以能满足这次装机使用就足以了。这么多配件里，就不能不提一下采用冷排体积更大的后排思路，因为从机箱介绍不难看出，NV7上置的前额是非常高的，就算使用夹汉堡和后排的设计都不能完全遮挡住。

而散热风扇则是8把追风者新推出的D30 12cm幻彩 正叶拼接积木风扇+7把 反叶D30风扇的组成的15组散热风扇的豪华组合。把这款风扇比作追风者T30的优化版本ARGB风扇就可以了，相同的厚度，最高转速2000转，在参数上和性能一起绝尘的T30肯定是有差别的，但是风扇的性能也是一众ARGB风扇里算是顶端之一，D30积木风扇的风压为3.01mmH2O，64.3CFM的风量（稍弱），音噪30.2dbA，风量和风压是完全足够吹透现在市面上27MM的薄铝牌了。积木风扇的好处就不用多说了。D30积木风扇的发光区域分为前部、侧边部和内框部三个点。最有意思的还是它拼接的方式除了内嵌的触点，采用的是桥接方式来拼装，并且通过配备的装饰挡块把裸露的拼接点做了遮挡。

安装细节：

从入箱后可以看出，NV7的空间也确实非常适合用来折腾分体方案，整个箱体整机尺寸：532x253x586mm。所以在策划大型分体水冷方案时，就可以利用上在上述机箱介绍时提及或者未提及的一些细节设计来进行分体方案的策划，兼容性和一些走管的思路（特别是硬管）因为机箱的兼容的可创造性非常丰富，可以充分发挥下自己的脑洞。

因为在侧面安装了悬挂水箱，而ICE这款DX5一体泵箱的体积也是较大的，入手时是按照双路来设计的，所以并没有考虑到单路显卡长度的问题，后面测量一下，安装泵箱后，显卡限长最大支持到330MM超过这个长度就会和泵箱起冲突，除非是换体积更小的泵箱，这样才能做到和普通大型显卡兼容。

这次临时的替代软管方案的走管思路，也是考虑到软管并不像硬管方案那些可以做到对齐效果，所以二根进出软管，一根是外露的，另外一根绕后的方式绕过背线舱过来增加软管的美观性。

为了遮挡住NV7那宽阔的上额部分，大型厚冷排加夹汉堡是最好的解放方案，可以有效的遮挡住上额露出的部分，采用粗软管也有这方面的衡量考虑。因为上置的采用了厚水排，所以后置安装D30 这种30MM厚度的风扇时只能放在尾舱位安装，为了增加美观拆除了尾舱的挡板让风扇露出。

在显卡限长方面，要是常规安装的话，显卡最大限长可达450MM的长度，刚好华硕这张ATS RTX4070 O12G的长度为317MM和安装泵箱后限长334MM是没有冲突。

亮机与测试：

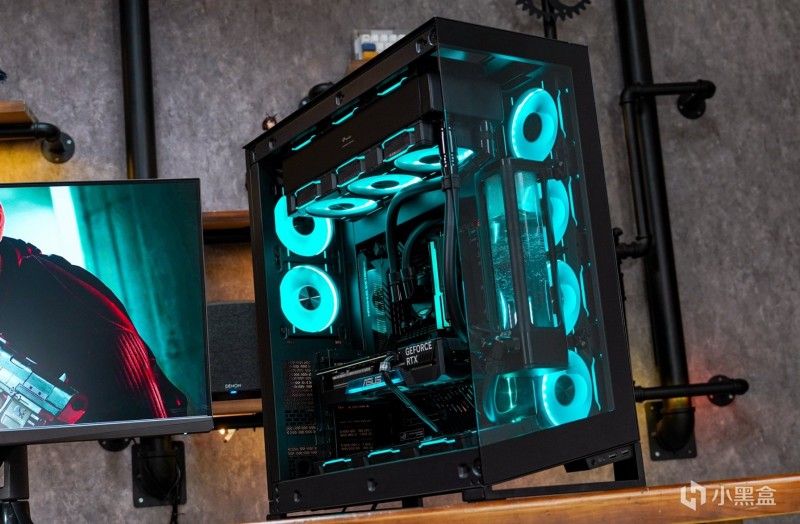

经过安装和调试（电源短接泵箱试水）后再安装上显卡亮机，这样可以最大限度的保证漏液会导致硬件损坏。亮机后整机的色调是幻彩模式，其实也别有一番观感，所以忍不住放了这几张亮机图。

在性能方面的测试，其实因为这套主机都是替代硬件，用也就1个月就应该差不多就要全部更换成后续的换代硬件上了，所以就没有测试折腾太多的测试，主要是试下整体的温度和内存超频的数据。首先来看下CPU的压温，中秋前后的天气确实比较热，常温中午室温最高可达到32℃，室外体感温度应该可以突破34-35℃。今天选择测试时的室温31℃，湿度77%。因为是单路分体水冷方案，所以CPU温度测试部分分为常规默频直接满载压温和小超到全核5.5G的两项温度测试。首先来看下默频温度：13700K的功耗峰值最高可到280-300W左右，默频满载为大核5.3G，小核4.2G。CPU温度：74℃，CPU核心温度：85℃。温度表现在预期内，八个大核心温度均维持在77~83℃以内，小核心均维持在69~72℃以内。

把CPU设置到大核心5.5G，小核心维持不变在4.2G。CPU温度：80℃，CPU核心温度：91℃。对比默频上升了6℃。因为CPU的体质（SP80分的大雷I7 13700K）影响，所以想往上超频，受到电压和各项参数就放弃了。希望后续准备上手的I7 14700K能手气好点挑到颗适合的。

显卡温度方面，功耗的降低加上散热设计上的革新把华硕这张ATS GeForce RTX4070 O12G GAMING 巨齿鲨的温度拿捏的稳稳当当，GPU核心温度：压制在62~63℃之间。热点温度：在75℃内，显存温度：62℃。整卡的功耗：190W。

内存超频方面，也是从2个点测试，1、内存的频率。2、内存的时序。首先来看下XMP在时序和参数未变的情况下是可以直接把频率调到7200MHz，内存的读写、复制和延迟分别为：读取速度105.50GB/s、写入速度93839MB/s、复制速度96098MB/s、延迟时间64.4ns。

再尝试下把内存频率提高到7600MHz，当然要稍微调整了时序和电压的，内存的读写、复制和延迟也是发生了变化：读取速度提升到111.57GB/s、写入速度提升到98242MB/s、复制速度提升到100707MB/s、延迟时间也降到到62.8ns。

最后再调整下小参，把内存的时序压榨到最低，这样在频率提升的同时也最大化的提升读写、复制和降低延迟，这样对于需求低延迟的玩家是很适用的。因为CPU体质不咋滴，只能把内存频率拉倒7000MHz是最稳定的，时序压低到32-44-44-58，尽量把系统里的后台减到最少，只保留一些必要的后台程序运行。可以看到内存的读写、复制和延迟是有非常大的提升表现：和上面直接XMP拉高到7200MHz频率的读取速度相当：105.52GB/s，写入速度则突破到107.65GB/s，复制速度提升到103.04GB/s、延迟时间也降低到58.5ns。这是完全符合游戏党对于内存低延迟的要求，特别是类似吃鸡这类对于内存低延迟的游戏。

总结：

唠叨了一大篇幅，其实这套主机算是作为新手的自己的第二次正规的分体水冷方案，整个方案围绕着新上手的PHANTEKS NV7 侧透全视景海景房机箱来开展的，依靠创新的箱内优化设计让NV7成为在售全塔机箱中拥有高颜值的分体方案机箱中的“新贵”，前面也提到过这套临时的软管暂替方案只能算临时拼凑起来用的，毕竟那么多硬件都入手了丢在一边等某些硬件确实有点浪费了，所以才有了这次的双节的装机分享。
